读图纪要结施建施
读图纪要0811-最终版
重庆竣尊御景国际项目二期建筑安装总承包工程读图纪要及答疑重庆精物实业（集团）有限公司竣尊御景国际工程项目部读图纪要及答疑一、原提出的图纸问题如下：1、50#楼基础平面图2/L轴桩标注与图例不合？设计单位答复：桩位ZH2.2、2、50#楼G-1/E／46轴，A-D/46轴，A-B/30-31轴，桩位太近有承台，是否改做法？设计单位答复：加大承台，同时覆盖2个桩。
3、48#楼建筑住宅1-1剖面图靠车库有负2负3层板，结构没有，以谁为准？板无做法。
设计单位答复：补图。
4、总说明钢筋直径≥22mm采用机械连接，按规范18mm,20mm 是否采用？设计单位答复：≥20mm用机械连接。
5、所有墙垛洞口等是否都以电子版尺寸为主？设计单位答复：按图纸标注，如有疑问及时与设计协调。
6、是否所有房间按装饰表做法？设计单位答复：是，如有遗漏或疑问及时与设计协调。
7、无门窗、栏杆大样图数量表？设计单位答复：蓝图已做补充。
8、无空调板做法？设计单位答复：详见回复26条。
9、剖面图室内门窗未标高度？设计单位答复：楼梯剖面已标。
10、结构总说明和平面图右上角结构层高砼强度不符，以谁为准？设计单位答复：以平面图为准。
11、三级钢6mm,8mm,10mm由于市场原因是否改为一级6.5mm,8mm,10mm的？设计单位答复：可改为三级钢6.5mm的，其他不变。
12、48#楼现平场标高为-6m左右，基顶标高为-9.65，无法对地梁开挖，是否调整标高？设计单位答复：按图施工。
13、挖孔桩达到抗压强度和嵌岩后还需满足多少深度？设计答复：满足刚性角要求。
14．10＃车库结构设计总说明一GS-01中的9.1.4条中，钢筋12<d≤20时，接头可采用双面焊问：竖向构件可否采用电渣压力焊？是否可按照8＃车库结构设计总说明GS-8#-01中的第八条第(3)条中的接头形式说明．回复：按图施工．15．10＃车库结构设计总说明9.5.2，剪力墙应按建筑施工图中填充墙所设位置预留墙体拉结筋。
读图讲图实施办法
首建集团山东分公司读图讲图管理方法一、目的及意义建筑设计图纸是施工企业进行施工活动的主要依据，学习与会审图纸是技术管理的一个重要方面，学好并掌握图纸的内容，明确工程的特点和各项技术要求，理解设计意图是确保工程质量和工程顺利进行的重要前提，从事施工人员都应重视图纸的学习，认真学好图纸才能正确的有效的指导施工，否则，盲目的施工势必会影响工程的质量，造成经济损失。
为此，特制定首建集团山东分公司读图讲图管理方法。
二、读图、讲图流程在工程施工图纸正式下发以后，项目部技术负责人应组织相关的施工人员，技术人员进行读图讲图工作。
项目部首先要确认图纸的完整性，然后按照读图原则及读图方法进行审图，读图讲图工作宜在图纸下发的两周内完成，最迟不得超过一个月，在读图过程中，了解图纸中的主要内容及本专业及其他相关专业的联系，形成读图纪要，根据读图纪要及时完成图纸会审工作。
三、读图原则一般采用的看图的原则是：先粗后精，先建筑后结构，先大后细，先主体后装修，先一般后特殊。
先粗后精。
就是先看平面、立面、剖面，将整个工程的设计图纸粗略地看一遍，使对整个工程的规模、特点、结构情况，使用材料要求等等有一个大致的了解。
并检查图纸是否齐全、清楚，内容有无漏项。
然后再一张一张地细看，核对图纸中总尺寸和分尺寸，坐标、轴线、位置、标高、平立面等是否一致，标注是否齐全，有无遗漏、错误之处，各处交叉连接是否相符，门窗型号的位置、尺寸和数量表与平面是否一致等。
先建筑后结构。
就是先看建筑图，后看结构图，核对建筑图和结构图的轴线位置、尺寸是否一致，前后有无矛盾；检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是建筑完成面标高，而结施图中楼地面标高是结构顶面标高，不包括装修面层的厚度，同一楼层建施图的标高应比结施图的标高高出20～50mm。
这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
工程项目图纸会审纪要(模板)
项目名称图纸会审纪要施工图会审记录表：会审纪要：一、土建部分：1、建筑总平面图中①-⑧轴线总长32.8M（规划定位）与建筑修改图总长不符，以那个图为准？设计答复：以设计修改图1为主，轴线总长为36350mm。
2、结施2与建修1图中，E-3轴线处值班室内隔墙在暖沟上（1200*1200），位置重叠？设计答复：将此处暖沟向右平移600mm3、B-6轴处的暖立管与砼柱墩300是否做切角，且在6轴线上有消防箱。
设计答复：暖L22、L23立管可现场适当调整位置，避开柱墩及消防箱。
4、B轴线①—②轴线间柱子上有消防箱，位置重叠？设计答复：结构按原图施工，水、暖管线可适当调整位置，避开消防箱。
5、1-B轴、6-B轴处处消防箱与立管交叉？设计答复：暖立管可适当调整位置，避开消防箱。
6、建施修-2图中⑥轴线上A-B轴线间内墙，与结施修-4页不符？设计答复：以建施图为准7、建施修-2图中，AB轴线间的⑥、⑦轴线间的内走廊宽无尺寸线，是否同结施修4中2200mm。
设计答复：内走廊净尺寸为2200mm。
二、结构部分：1、在结构说明里第三（5）条，优先选用螺纹套筒连接，也可采用焊接连接，地下基础部分，可以使用焊接连接么？设计答复：小于16的搭接，大于16的进行机械连接。
2、在结施2图的A-A剖面图中基地标高-2.1M,与结施3图的基础选用表中，Lj3埋深-2.3M。
（柱墩与电梯井道影响）。
设计答复：电梯井道基础修改如下：电梯井道基础修改3、在A轴线上的外墙DL编号？（结施2、结施3图）设计答复：全部按照DL1为准。
4、图结施-5中，7-C轴柱子配筋与集中标注不一样，如二层配筋图？设计答复：二层7-C轴柱子配筋如下图所示：结施修-3页的B轴线与7轴线交点上的砼柱子，与建筑图不符，与二层柱子也不符？设计答复：调整柱子定位如下图所示：2、结施修-9图中，⑥、⑦轴线间的电梯井屋面，是否有吊环或混凝土梁。
设计答复：在电梯井屋面设置一道截面为200x400混凝土梁，混凝土梁具体位置由中标电梯厂家确定，梁配筋：上部钢筋：214；下部钢筋：314 ；箍筋：ф8@200；补充电梯吊钩做法，如下图所示：8、电梯预留的设备洞口尺寸。
房建(结构,建筑)图纸会审纪要

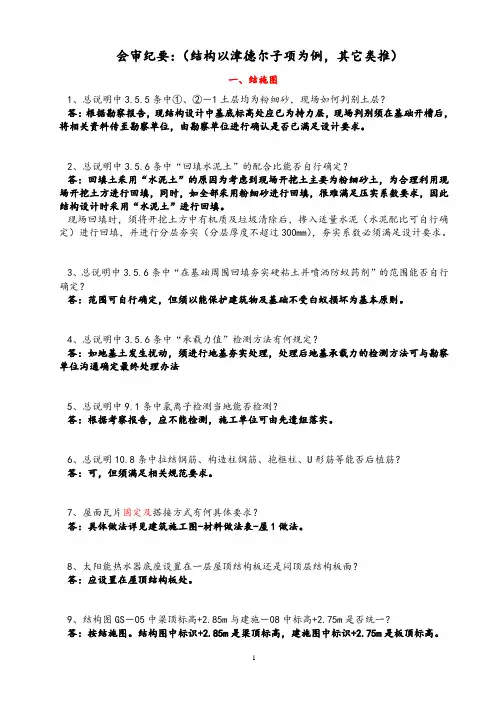

会审纪要：（结构以津德尔子项为例，其它类推）一、结施图1、总说明中3.5.5条中①、②－1土层均为粉细砂，现场如何判别土层？答：根据勘察报告，现结构设计中基底标高处应已为持力层，现场判别须在基础开槽后，将相关资料传至勘察单位，由勘察单位进行确认是否已满足设计要求。
2、总说明中3.5.6条中“回填水泥土”的配合比能否自行确定？答：回填土采用“水泥土”的原因为考虑到现场开挖土主要为粉细砂土，为合理利用现场开挖土方进行回填，同时，如全部采用粉细砂进行回填，很难满足压实系数要求，因此结构设计时采用“水泥土”进行回填。
现场回填时，须将开挖土方中有机质及垃圾清除后，掺入适量水泥（水泥配比可自行确定）进行回填，并进行分层夯实（分层厚度不超过300mm），夯实系数必须满足设计要求。
3、总说明中3.5.6条中“在基础周围回填夯实硬粘土并喷洒防蚁药剂”的范围能否自行确定？答：范围可自行确定，但须以能保护建筑物及基础不受白蚁损坏为基本原则。
4、总说明中3.5.6条中“承载力值”检测方法有何规定？答：如地基土发生扰动，须进行地基夯实处理，处理后地基承载力的检测方法可与勘察单位沟通确定最终处理办法5、总说明中9.1条中氯离子检测当地能否检测？答：根据考察报告，应不能检测，施工单位可由先遣组落实。
6、总说明10.8条中拉结钢筋、构造柱钢筋、抱框柱、U形筋等能否后植筋？答：可，但须满足相关规范要求。
7、屋面瓦片固定及搭接方式有何具体要求？答：具体做法详见建筑施工图-材料做法表-屋1做法。
8、太阳能热水器底座设置在一层屋顶结构板还是闷顶层结构板面？答：应设置在屋顶结构板处。
9、结构图GS－05中梁顶标高+2.85m与建施－08中标高+2.75m是否统一？答：按结施图。
结构图中标识+2.85m是梁顶标高，建施图中标识+2.75m是板顶标高。
10、总说明中10.2条是否为规范性说明，若对本图未出现的情况可不执行？答：11、总说明中“10.4.3条后浇带在封顶后2个月才可施工”，本工程是否可特殊处理？答：12、总说明中“梁底钢筋根数较多”可否有具体数量要求？答：13、总说明中“一般洞口两侧设抱框柱”中对洞口宽度有何具体尺寸规定？答：14、总说明中“内门、外窗顶设置圈梁”是否针对墙高大于4米的情况而设置？答：15、独立柱基表中J204（2400X2400）的钢筋长度可否取0.9B？答：16、基础四周边坡1:2放坡是否太大？答：17、基础施工前，须挖除基础外轮廓范围内全部耕表土，指何范围？答：18、机械挖坑槽，留300mm人工挖，预留是否太多，建议留100mm即可。
建施读图步骤
区分1.建筑施工图：建筑物的总体造型、内部布置、细部构造、装修和施工要求等基本图：总平面图、建筑平面图、立面图、剖面图详图：墙身、楼梯、门窗、厕所、屋檐、各种装修、构造详细做法2.结构施工图：承重结构的布置情况、构件类型及构造和做法等基本图：基础图、柱网平面布置图、楼层结构平面布置图、屋顶结构平面布置图构件（详）图：柱、梁、楼板、楼梯、雨篷一般步骤：1.查看图纸目录和设计技术说明；2.依照图纸顺序通读一遍；3.分专业对照阅读首页图：1、图纸目录 2.对该工程所作的设计与施工说明总平面图：在地形图上画上新建房屋和原有房屋的外轮廓的水平投影及场地、道路、绿化等的布置图形1.图名、比例、有关文字说明2.新建工程的性质与总体布置，各建筑物构筑物的层数、位置、道路、场地和绿化3.新建工程的具体位置，道路定位4.新建房屋底层室内地面和室外整平地面的绝对标高，可知室内外地面的高差，±0与绝对标高的关系，总平面图标高以米记，2位小数5.指北针或风向频率玫瑰图，明确房屋朝向建筑平面图：简称平面图，房屋的水平全剖图1.哪层的，比例2.底层平面图的指北针3.外形和内部墙分隔情况，房间分布、用途、数量，入口、走廊、楼梯关系4.底层平面图上看室外台阶、花池、散水坡（明沟）雨水管大小和位置5.定位轴线编号及其间距尺寸6.从内外部尺寸标注了解房间开间、进深、门窗、室内设备大小位置外部尺寸：一道，从一端外墙到另一端外墙总长总宽，可算房屋占地面积；二道，轴线间距离，说明房间开间进深大小尺寸；三道，门窗洞口、窗间墙及柱的尺寸内部尺寸：房间大小和室内门窗洞、孔洞、墙厚和固定设备（厕所、盥洗室、工作台、搁板）大小与位置7．楼地面标高：表明各层楼地面对标高零点（±0）的相对高度，一般分别标注下列：室内地面标高、室外地面标高、室外台阶标高、卫生间地面标高、楼梯平台标高8.门窗的分布及其编号，了解门窗的位置、类型及其数量9.底层平面图上看剖面的剖切符号，剖切部位及编号，与剖面图对照10.平面图中的索引符号，与有关详图符号对照建筑立面图：简称立面图，平行于建筑物各方向外表里面的正投影图，表明外墙面装饰要求命名：1.正立面图、背立面图、左侧立面图、右侧立面图2.南立面图、北立面图、东立面图、西立面图3.①～⑧轴立面图数量：根据房屋各立面的形状和墙面装修的要求决定1．哪一立面的投影，比例2．房屋立面的外形，门窗、屋檐、台阶、阳台、烟囱、雨水管形状及位置3．标高尺寸，室外地坪、出入口地面、勒脚、窗口、大门口、檐口4．房屋外墙表面装修的做法和分格形式，指引线和文字说明的粉刷材料的类型、配合比、颜色5．索引符号，有时用以表明局部剖面的位置建筑剖面图：简称剖面图垂直于外墙剖切房屋，移去剖切平面与观察者之间的部分后的正投影图，用以表示房屋内部的楼层分层、垂直方向的高度、简要的结构形式和构造及材料等情况，如：房间和门窗的高度、屋顶形式、屋面坡度、檐口形式、楼板搁置的方式、楼梯的形式等剖切位置：通常横向剖开，必要时也可纵向剖开，剖切面选择在能显露房屋内部结构和构造比较复杂、有变化、有代表性的部位，并应通过门窗洞口的位置，多层房屋应选择在楼梯间和主要入口数量：根据建筑物内部构造的复杂程度和实际情况及施工需要决定1.图名、轴线编号、比例，与底层平面图对照，确定剖切平面位置及投影方向2.房屋内部构造和结构形式，各层梁板、楼梯、屋面的结构形式、位置及其与墙（柱）的相互关系3.房屋各部位的高度，房屋总高、室外地坪、门窗顶、阳台、檐口标高，室内底层地面、各层楼面及楼梯平台面标高4.楼地面、屋面的构造，通常用引出线指着需说明的部位，并按其构造层次顺序地列出材料等说明，有时在墙身剖面详图中表示5.有关部位坡度的标注，屋面、散水、排水沟、坡道6.索引符号，详图索引建筑详图特点：比例大，图示内容详尽，尺寸图示齐全，文字说明详细种类：构配件详图，构造节点详图外墙身详图：从上至下作一剖切，画出放大的局部剖面图，可以表明墙身及屋檐、屋顶面、楼板、地台、窗台、过梁、勒脚、散水、防潮层等细部构造与材料、尺寸大小以及与墙身的关系，通常在窗洞中间处断开，成为几个节点详图的组合1.图名，看底层平面图的局部剖切线可知该墙身剖面剖切位置和投影方向2.檐口剖面部分，可知该房屋女儿墙（包檐）、屋顶层及女儿墙泛水的构造3.窗顶剖面部分，可知窗顶钢筋砼过梁的构造情况4.窗台剖面部分，可知窗台材料，窗和窗框的层数5.楼板与墙身连接剖面部分，了解楼层地面的构造、楼板与墙的搁置方向6.勒脚剖面部分，可知勒脚、散水、防潮层等的做法7.外墙面指引线可知墙面装修的做法8.各部位标高尺寸可知室外地坪、室内各层地面、顶棚和各层窗口上下及女儿墙顶的标高尺寸门窗详图：通常由立面图、节点剖面详图、断面图及技术说明组成1.立面图，门、窗的立面图在图示上规定画它的外立面2.节点剖面详图，通常将竖向剖切的剖面图竖直的连在一起画在立面图的左侧或右侧，横向剖切的剖面图横向连在一起画在立面图的下面，用比立面图大的比例画出，中间用折断线断开，并分别注写详图编号，以便与立面图对照。
图纸会审纪要

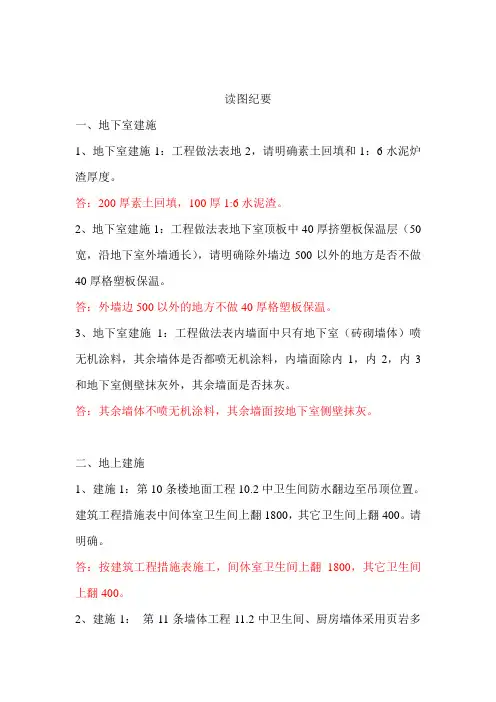

读图纪要一、地下室建施1、地下室建施1：工程做法表地2，请明确素土回填和1：6水泥炉渣厚度。
答：200厚素土回填，100厚1:6水泥渣。
2、地下室建施1：工程做法表地下室顶板中40厚挤塑板保温层（50宽，沿地下室外墙通长），请明确除外墙边500以外的地方是否不做40厚格塑板保温。
答：外墙边500以外的地方不做40厚格塑板保温。
3、地下室建施1：工程做法表内墙面中只有地下室（砖砌墙体）喷无机涂料，其余墙体是否都喷无机涂料，内墙面除内1，内2，内3和地下室侧壁抹灰外，其余墙面是否抹灰。
答：其余墙体不喷无机涂料，其余墙面按地下室侧壁抹灰。
二、地上建施1、建施1：第10条楼地面工程10.2中卫生间防水翻边至吊顶位置。
建筑工程措施表中间体室卫生间上翻1800，其它卫生间上翻400。
请明确。
答：按建筑工程措施表施工，间休室卫生间上翻1800，其它卫生间上翻400。
2、建施1：第11条墙体工程11.2中卫生间、厨房墙体采用页岩多孔砖，是否沿墙高都做页岩多孔砖。
答：是的，除图中注明外，通高为页岩多孔砖。
3、建施4：说明第8条消火栓嵌入墙体100厚，剪力墙、柱是否需嵌入100。
答：剪力墙、柱处不需嵌入100。
4、大门建施4：B-A立面门窗方向与建施1平面图方向不符。
答：以建施1为准。
5、建施3：负二层结构标高标注为-11.00，基础设计负二层标高-11.00，结构总说明14.15条三者不符。
答：结构图中的-11.000米标高为建筑完成面标高，施工时应该减去建筑面层厚度；如建筑施工图中标明结构板面标高，则应按建筑施工图中标明的结构板面标高施工。
6、建施图4有MQ-3平面图，无大样图。
答：MQ-3由玻璃幕墙专业厂家进行设计，并负责其安全性、可靠性。
三、结施1、基础设计说明1.6）中对于桩身完整性应采用低应变测试和钻芯法，是否可改为低应变测试和声波透测法。
抽查数量各为多少。
答：桩身完整性检测应采用两种检测方法进行。
钻芯法是必须要做的检测方法，抽检数量不应少于总桩数的10％，且不应少于10根。
工程读图纪要内容(结施、建施、)
工程读图纪要（“结施”、“建施”）一结施1、G-03图：（1）、在G-03基础图中，根据现场实际情况，为了保证结构工程质量，方便于施工操作，是否可在每根桩顶设置承台，若两承台间距较小（两承台间距不大于1800），是否可以调整合并为一个承台（承台加强，基梁取消）？承台结构按“CT2”做，承台平面尺寸于桩边向外增加150㎜。
确定：（2）、在G-03图中，JL A是否可按WKL做？[按“03G101-1”图集中WKL纵向构造大样（一）做]。
确定：（3）、在G-03图中，有一部分内、外墙无地梁（设计要求按G-02图有关大样做，由于地坪素土层太厚（约10米厚），地基强度难以满足设计要求，是否可在墙下增设地梁？确定：（4）、在G-03图中，由于地坪土层软厚，容易下陷。
是否可将地坪做成架空结构板？（请设计院出架空板结构图）。
确定：（5）、在G-03图中，电梯井靠G轴的结构标注“ZJ A”是否为JL A？确定：（6）、在G-03图中，由于地坪土层软厚，容易下陷，楼梯起步处是否设置梁？其梁的位置及结构大样怎样确定？确定：（7）、在G-03图中，CT1、CT2、CT3是否按照同一个大样图做？确定：（8）、在G-03图中，（2/7）/（1/C）轴、5/（1/A）轴、7/（2/A）轴处的承台无标注，怎样确定？2、G-05图：QZ4定位尺寸与其大样图尺寸不相符，怎样确定？确定：3、G-06图：（1）、G-06图中，DZ1无大样图，其尺寸及配筋怎样确定？确定：（2）、G-06图中，混凝土Q2及其柱厚度尺寸250与相接砖墙厚度尺寸200不符，怎样确定？确定：4、G-07图：（1）、G-07图中，GJZ12大样图的配筋数量与相应表格内的配筋数量不符，怎样确定？确定：（2）、G-07图中，短肢剪力墙的暗梁配筋是否可以采用楼层梁配筋贯通？确定：（3）、G-07图中，QZ2（QZ3）柱在5.100标高以下的主筋是18，在5.100标高以上的主筋是14，此种情况会导致电渣压力焊钢筋接头偏中，是否可采取其它方式进行柱筋搭接？确定：5、G-08图：（1）、G-08图中，2.50米标高楼梯平台梁（KL5a）底高度不能满足FM1021乙洞口高度，是否可以将KL5a做成上翻梁（上翻50）？确定：（2）、G-08图中，由于GB1厚度只有80，其砼施工质量难以控制，是否可采用页岩实心砖墙（100厚）砌筑？确定：6、G-09图：（1）、G-09图中，WKL5的梁顶标高是否可改为H-0.400？确定：（2）、G-09图中，筒体内的电梯轨道梁位置怎样确定？是否可以将KL19取消？确定：（3）、G-09图中，9轴上的KL32（2）在边跨段的梁顶标高是否可以下降300？确定：（4）、G-09图中，电梯井两端处的KL63、KL64均为200*400，但该处板面标高为H-0.400，怎样确定？确定：7、G-10图：（1）、G-10图中，由于GB1厚度只有80，其砼施工质量难以控制，是否可采用页岩实心砖墙（100厚）砌筑？确定：（2）、G-10图中，预埋钢管是否为设备穿墙套管？怎样定位？确定：（3）、G-10图中，（10—11）/（2/A）处的外挑板长度尺寸标注为2300（2200）；600（650）是什么意思？确定：8、G-11图：（1）、G-11图中，5/H、13/H轴上的L11在采光井处的梁与“建施”图的相应部位不符，怎样确定？确定：（2）、G-11图中，KL63、KL64梁高400不能满足厕所底板标高（G-10图），是否可将KL63、KL64梁高改为500？KL19是否可按KL20做？确定：9、G-12图：预埋钢管是否为设备穿墙套管？怎样定位？确定：9、G-14图：（1）、G-14图中，楼梯剖面图第一层与TB-2、TB-3大样图不符，怎样确定？确定：（2）、G-14图中，底层商业用房空调板是否只布置单层板筋？确定：二建施1、J-03图：（1）、J-03图中，总说明6.6条：提到的卫生间墙体页岩实心砖墙高度与G-01图总说明4.3.3条相应高度1800不符，怎样确定？确定：（2）、J-03图中，总说明6.6条：厨房及卫生间墙底的梁上翻300高C20砼，是否可将上翻部分改为页岩实心砖砌体？确定：2、J-05图：（1）、J-05图中，第一层LC窗过梁无结构大样图，怎样确定？确定：（2）、J-05图中，第一层水管竖井间无门洞，怎样确定？确定：（3）、J-05图中，（1-4）/（3/0A）轴的窗子无型号标注，怎样确定？确定：（4）、J-05图中，由于1号楼首层粘土层较厚（6—10米），首层地坪是否可采用换土回填压实的措施加强地坪强度？确定：3、J-06图中，由于楼层结构限制，标准层水管竖井间门洞型号是否可由FM0821乙改为FM0818乙确定：4、J-07图：（1）、J-07图中，生活阳台、入户花园采光处的围护结构无结构大样图，其做法怎样确定？确定：（2）、J-07图中，空调板大样（3/16）的奇数层无空调板与（J-11、12）立面图上相应部位不符，怎样确定？确定：（3）、J-07图中，户型A的阳台空调处无做法大样图，怎样确定？确定：5、J-08图：屋面四大角的花架梁与“G-12”图的相应部位不符，怎样确定？确定：6、J-09图：外立面装饰有无变更？是否按图施工？确定：7、J-16图：第5大样无结构大样图，怎样确定？确定：2010年8月2日。
读图纪要内容(土建)
（土建）（一）结构施工图1、结施-JG-05图：（1）、在JG-05图中：（18—22）/（C—E）轴范围及（29—32）/（A—C）轴范围图上无柱、但此范围现场有柱。
怎样确定？确定：（2）、在JG-05图中：图上裙楼部分柱子截面为800×800，但此范围现场柱子截面为1000×1000。
怎样确定？确定：2、结施-JG-06图：KZ9在平面布置图上无标注，怎样确定？确定：3、结施-JG-10图：（1）、在JG-10图中：车辆段顶板到11.61标高层的墙（Q1、Q2）混凝土是否设为抗渗砼。
（2）、在JG-10图中：34/（B—C）轴处的长方形无标注，怎样确定？确定：（3）在JG-10图中：各塔楼电梯井附近的短梁无标注，怎样确定？确定：（4）在JG-10图中：“说明4：本夹层梁、板、柱均为后浇”。
夹层上的楼梯都为后浇吗？怎样确定？确定：4、结施-JG-11图：（1）、在JG-11图中：平面布置图上无○2详图，怎样确定？确定：5、结施-JG-12图：（1）、在JG-12图中：（16—19）/A轴段，集中标注L-1（13A）300×500。
8＠200（2），220；320。
原位标注为8＠200（4），4肢箍是否有误？。
怎样确定？确定：（2）、在JG-12图中：16外/（A-E）轴段，集中标注L-31（14A）300×800。
8＠200（2），220；322。
原位标注为8＠200（4），4肢箍是否有误？。
怎样确定？确定：（3）、在JG-12图中：[（1/3-20）-21]/[（1/3-B）-C]轴段，集中标注L-8（1）300×700。
8＠200（4），422；320。
4肢箍是否有误？怎样确定？确定：（4）、在JG-12图中：塔楼A、B、C栋（16/E轴、17/E轴、18/E 轴、22/E轴、23/E轴、28/E轴都出现KZL-6（4B）、KZL-7（4B）、KZL-8（4B）、KZL-14（4B）、KZL-15（4B）、KZL-24（4B），但平面图相应梁实际显示则为KZL...（4A）。
