HFSS微带低通滤波器的设计

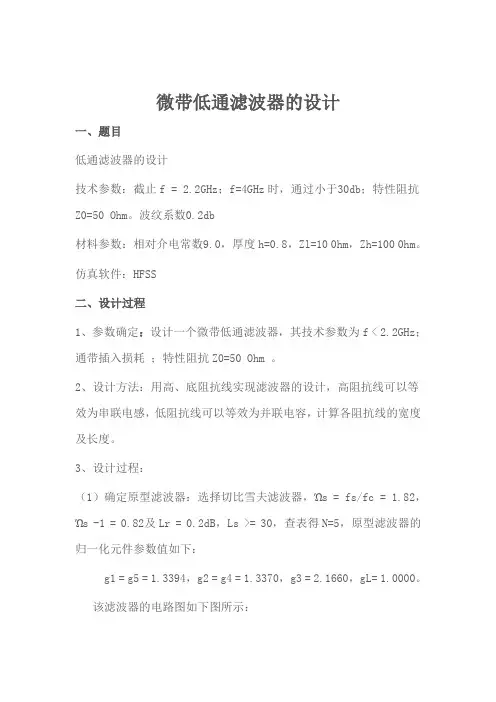

微带低通滤波器的设计
一、题目
低通滤波器的设计
技术参数：截止f = 2.2GHz；f=4GHz时，通过小于30db；特性阻抗Z0=50 Ohm。波纹系数0.2db
材料参数：相对介电常数9.0，厚度h=0.8，Zl=10 0hm，Zh=100 0hm。仿真软件：HFSS
二、设计过程
1、参数确定：设计一个微带低通滤波器，其技术参数为f < 2.2GHz；通带插入损耗；特性阻抗Z0=50 Ohm 。
2、设计方法：用高、底阻抗线实现滤波器的设计，高阻抗线可以等效为串联电感，低阻抗线可以等效为并联电容，计算各阻抗线的宽度及长度。
3、设计过程：
（1）确定原型滤波器：选择切比雪夫滤波器，?s = fs/fc = 1.82，?s -1 = 0.82及Lr = 0.2dB，Ls >= 30，查表得N=5，原型滤波器的归一化元件参数值如下：
g1 = g5 = 1.3394，g2 = g4 = 1.3370，g3 = 2.1660，gL= 1.0000。
该滤波器的电路图如下图所示：
（2）计算各元件的真实值(没用)：终端特性阻抗为Z0=50?，则有
C1 = C5 =g1/(2*pi*f0*Z0) = 1.3394/(2*3.1416*2.2*10^9*50) = 1.938 pF，
C3 = g3/(2*pi*f0*Z0) = 2.1660/(2*3.1416*2.2*10^9*50) = 3.134 pF，
L2 = L4 = Z0*g2/(2*pi*f0) =
50*1.3370/(2*3.1416*2.2*10^9) = 4.836 nH。
（3）计算微带低通滤波器的实际物理尺寸：
低阻抗（电容）为Zl = 10?，高阻抗（电感）为Zh = 100?。
电长度的计算Le：p357的8.86a和8.86b两个公式。
Le1=g1*Zl*57.3/R0=1.3394*10*57.3/50=15.35°
Le2=g2*R0*57.3/Zh=1.337*50*57.3/100=38.3°
Le3=24.8° L e4=38.3° Le5=15.35°
然后利用小软件求得各部分的具体物理尺寸（长、宽）
L1=2.0445mm L2=6.1358mm L3=3.3031mm L4=6.1358mm L5=2.0445mm L=5mm w=0.86mm
Wl=8.6mm Wh=0.126mm
（4）参数修正
经过反复优化与调试，最终确定的低通滤波器的各参数如下：
L2=L4=5.5mm
仿真调试与结果
设计的模型
