浅谈柱下独立基础设计步骤及应用_易定渊
柱下钢筋混凝土独立基础的优化设计
柱下钢筋混凝土独立基础的优化设计柱下钢筋混凝土独立基础是建筑物承受重力荷载的主要结构部件之一，其设计优化可以在保证基础结构安全可靠的前提下，减少材料消耗和工程造价，提高工程的经济性。
下面将从基础的尺寸、材料选取和施工工艺等方面对柱下钢筋混凝土独立基础的优化设计进行探讨。
首先，基础的尺寸是优化设计的重要方面之一、在满足承载能力和稳定性要求的前提下，应尽量减小基础的底面积，从而减少基础所需的混凝土消耗和钢筋用量。
据经验公式计算得出的基础底面积较大时，可以采用增大基础的厚度来减小底面积，同时注意结构的稳定性，保证基础能够充分承载柱子上方的荷载。
其次，在材料的选取方面，应根据基础的受力特点选择合适的混凝土等级和钢筋材料。
基础混凝土强度等级的选择应满足工程的承载要求，同时尽量选取强度较高的材料，以减少混凝土的使用量。
钢筋的选择应根据基础的受力状态和抗拉需求来确定，可以选择高强度钢筋或使用预应力钢筋，以达到减少钢筋用量和优化设计的目的。
此外，在施工工艺方面，应注意采用适当的方法和措施来减少材料的浪费和消耗。
例如，可以采用合理的配筋方式和减少焊接点的数量，减少钢筋的损耗；在混凝土浇筑时，采取稳定均匀的浇筑工艺，避免混凝土漏浆和高差现象的发生，减少浪费材料的情况发生。
最后，基于数字化设计技术的应用也是优化设计的新趋势。
通过建立三维模型和有限元分析，可以准确地计算出基础的受力性能和承载能力，并通过优化算法进行计算，从而得到最经济和合理的设计方案。
此外，还可以通过结构参数的灵活调整和优化，进一步改善基础的经济性和工程成本。
综上所述，柱下钢筋混凝土独立基础的优化设计可以通过减小基础底面积、合理选取材料、优化施工工艺和应用数字化设计技术等措施来实现。
这些设计优化手段的应用将有助于减少材料消耗和工程造价，提高工程的经济性和可持续发展性。
柱下独立基础设计讲解
F pj A F M p j max A W j min
柱下独立基础设计的主要内容
3.2.2基础冲切承载力计算 对最常见的矩形截面柱下的矩形基础，应分别验算柱与基 础交接处和基础变阶处的冲切承载力，见下页图。为简 便起见，验算时取一个最不利冲切破坏锥面即可，只要 该面不坏，则其他锥面也不会破坏。另外，对于冲切破 坏锥面大于基础底面积的情形，冲切破坏永远不会发生， 故不必验算。
成为通信领域世界一流的技术暨服务提供商
柱下独立基础设计的主要内容
考虑到Pmax仅发生在基础边缘，为节省，式中将地基承载力 的设计值提高20%是可行的。工程设计一般采用试算法， 即先假设基底面积：
F A 1.2 ~ 1.4 f d m a
定出面积尺寸，然后验算是否满足两个条件公式，若不满 足，则按估计加大尺寸后再算，直到满足为止。
（1）按地基承载力确定基础底面面积，以防止基础底板面积 过小，基底应力超过地基承载力造成地基破坏； （2）按基础冲切承载力确定基础高度，以防止基础高度不 足，发生沿柱周边与基底连线约呈45°方向的冲切面的 拉开破坏；
（3）按基础受弯承载力确定底板上的双向受力钢筋，以防止
扩展式基础因底板双向悬挑受力，造成控制截面的弯曲
3.4 基础构造规定 详见相关规范.
成为通信领域世界一流的技术暨服务提供商
柱下独立基础设计计算实例
三、柱下独立基础设计计算实例
上部结构参见“标准化铁塔DGT(B)-30-0.45”，地质参数 依据XXXXX勘察院2009年2月提供的《XXXXXX移动基站岩土工 程勘察报告》。
成为通信领域世界一流的技术暨服务提供商
柱下独立基础设计的主要内容
成为通信领域世界一流的技术暨服务提供商

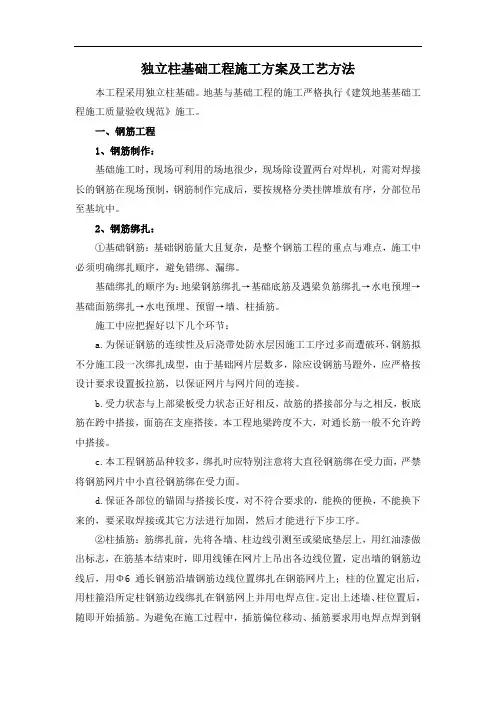

独立柱基础工程施工方案及工艺方法
独立柱基础工程施工方案及工艺方法本工程采用独立柱基础。
地基与基础工程的施工严格执行《建筑地基基础工程施工质量验收规范》施工。
一、钢筋工程1、钢筋制作：基础施工时，现场可利用的场地很少，现场除设置两台对焊机，对需对焊接长的钢筋在现场预制，钢筋制作完成后，要按规格分类挂牌堆放有序，分部位吊至基坑中。
2、钢筋绑扎：①基础钢筋：基础钢筋量大且复杂，是整个钢筋工程的重点与难点，施工中必须明确绑扎顺序，避免错绑、漏绑。
基础绑扎的顺序为：地梁钢筋绑扎→基础底筋及遇梁负筋绑扎→水电预埋→基础面筋绑扎→水电预埋、预留→墙、柱插筋。
施工中应把握好以下几个环节：a.为保证钢筋的连续性及后浇带处防水层因施工工序过多而遭破环，钢筋拟不分施工段一次绑扎成型，由于基础网片层数多，除应设钢筋马蹬外，应严格按设计要求设置扳拉筋，以保证网片与网片间的连接。
b.受力状态与上部梁板受力状态正好相反，故筋的搭接部分与之相反，板底筋在跨中搭接，面筋在支座搭接。
本工程地梁跨度不大，对通长筋一般不允许跨中搭接。
c.本工程钢筋品种较多，绑扎时应特别注意将大直径钢筋绑在受力面，严禁将钢筋网片中小直径钢筋绑在受力面。
d.保证各部位的锚固与搭接长度，对不符合要求的，能换的便换，不能换下来的，要采取焊接或其它方法进行加固，然后才能进行下步工序。
②柱插筋：筋绑扎前，先将各墙、柱边线引测至或梁底垫层上，用红油漆做出标志，在筋基本结束时，即用线锤在网片上吊出各边线位置，定出墙的钢筋边线后，用Φ6通长钢筋沿墙钢筋边线位置绑扎在钢筋网片上；柱的位置定出后，用柱箍沿所定柱钢筋边线绑扎在钢筋网上并用电焊点住。
定出上述墙、柱位置后，随即开始插筋。
为避免在施工过程中，插筋偏位移动、插筋要求用电焊点焊到钢筋网片上，并绑扎三至四道水平筋或箍筋，对插筋处松动的网片用电焊加固。
③以上钢筋绑扎混凝土浇捣后，复核弹线、校正处理偏位的墙、柱钢筋、焊接或绑扎墙柱纵筋，绑扎柱箍与墙体水平筋。
浅论柱下独立基础设计
浅论柱下独立基础设计1 引言在基础工程设计中，我们常见的浅基础有筏基①，条基，以及独立基础等。
在地质条件及各方面均允许的情况下，考虑到基坑开挖的土方量，混凝土用量②(包括基础工程材料的运输)，基础本身的用钢量，人工费用等，一般来说，采用独立基础的造价要低廉许多，因此，在中、低层建筑中，独立基础较为常见。
本文所要阐述的是扩展基础系钢筋混凝土柱下独立基础，通常简称为柱下独基(不含无筋扩展系基础③)。
2 设计基本原则(1)扩展基础系属于柔性基础，应根据《建筑地基基础设计规范》GB5007—2002的有关规定进行计算。
(2)基础底面积应根据地基承载力确定，当轴心荷载作用时，荷载效应组合作用下基础底面的平均压力Pk应不大于修正后的地基承载力特征值fa(详见《地规》④公式5．2.1-1)；当偏心荷载作用时，除Pk≤fa外，尚应使荷载效应标准组合下基础底面边缘的最大压力值小于或等于1.2倍的修正后的地基承载力特征值fa(详见《地规》公式5．2．1-2)。
(3)基底配筋可按板抗弯计算。
(4)应验算柱与基础交接处以及基础变阶处受冲切和剪切的承载力，之后有详细论述。
(5)当基础的混凝土强度等级小于柱的混凝士强度等级时，应验算柱下基础顶面局部受压承载力，现在少数小高层民用建筑采用柱下独基时多为十一层以下，柱强度等级大多不超过C40，粗约估算轴力N=I．3×6．5×6．5×13×l1=7854．27kN，基础多采用C25，按常见的1米3短肢剪力墙估算顶面局部受压承载力计算：局部荷载设计值F1=7854．27kN。
混凝土局部受压面积A1=390000mm。
基础在柱下局部受压时的计算底面积按下列公式计算：Ab=(1300+600)(300+600)=1 7lO000mm混凝土局部受压时的强度提高系数由此可见，采用柱下独基常见的小高层，当跨度不超过6．5m时，基础采用C25是能够满足局部受压要求的，建议计算时无需再作柱下基础顶面局部受压承载力验算。
独立支撑柱基础施工方案及工艺方法
独立支撑柱基础施工方案及工艺方法1. 背景说明独立支撑柱是一种常用于建筑结构中的基础支撑元素。
为了确保建筑的稳定性和安全性，需要使用合适的施工方案和工艺方法来进行支撑柱基础的施工。
2. 施工方案独立支撑柱基础的施工方案应包括以下步骤：步骤一：准备工作在施工之前，需要进行充分的准备工作。
包括但不限于施工区域的清理，测量和标记基础位置等。
步骤二：基础开挖根据建筑设计要求，进行基础的开挖工作。
确保基础的尺寸和深度符合设计要求，并考虑土壤的承载能力。
步骤三：基础处理在基础开挖完成后，进行基础处理工作。
这包括清理底部的杂物和碎石，并进行地基加固（如填充砂浆）等。
步骤四：支撑柱安装将支撑柱按照设计要求安装到基础上。
确保支撑柱垂直并与建筑结构对齐。
步骤五：基础回填在支撑柱安装完成后，进行基础的回填。
使用合适的材料填充基础周围的空隙，并进行压实以提高基础的稳定性。
步骤六：验收和修整等待基础回填材料完全固结后，进行验收工作。
检查基础的平整度和稳定性，并进行需要的修整工作。
3. 工艺方法在施工过程中，需要使用合适的工艺方法来确保施工质量和效率。
工艺方法一：合理分配施工人力和机械根据施工的需求和规模，合理分配施工人力和机械设备，确保施工进度和质量。
工艺方法二：严格控制施工质量在施工过程中，严格控制施工质量。
通过实施施工监督和质量检查，及时发现和处理施工中的问题和缺陷。
工艺方法三：遵循安全操作规程在施工过程中，严格遵循安全操作规程。
确保施工人员的安全，防止事故的发生。
4. 总结独立支撑柱基础施工方案及工艺方法对于建筑结构的稳定性和安全性至关重要。
通过合理的施工方案和工艺方法，可以确保基础的稳固和支撑柱的正确安装，为建筑提供坚固的支撑。
在施工过程中，应注意严格控制质量和遵守安全规程，以保证施工的顺利进行。
柱下独立基础施工方案
柱下独立基础施工方案1. 引言柱下独立基础是一种常用于建筑工程中的基础施工方案，特别适用于柱子较大、荷载较重的情况。
本文将介绍柱下独立基础的施工方案、施工工艺及注意事项。
2. 施工方案2.1 地基处理在进行柱下独立基础施工前，需要对地基进行处理。
首先，根据设计要求进行地面平整，清除杂物和积水。
然后，根据地质勘察数据的分析结果，采取相应的地基处理措施，如填土、加固等。
2.2 基坑开挖基坑开挖是柱下独立基础施工的关键环节之一。
在开挖过程中，需要严格按照设计要求进行操作，保证基坑的尺寸和形状符合设计要求。
同时，要注意基坑的排水和支护工作，确保施工过程的安全和有效进行。
2.3 钢筋工程钢筋工程是柱下独立基础的重要组成部分。
在进行钢筋工程时，需要根据设计要求进行钢筋的布置和连接。
同时，注意钢筋的质量和安装位置，确保其与混凝土的粘结性和承载力。
2.4 混凝土浇筑混凝土浇筑是柱下独立基础的最后一道工序，也是保证基础质量的关键环节。
在混凝土浇筑前，需要进行模板安装和检查，确保模板的稳固和表面的平整。
然后，根据设计要求进行混凝土的搅拌和浇筑，控制浇筑过程中的均匀性和流动性，并进行振捣，确保混凝土充实和脱气。
3. 施工工艺3.1 地基处理工艺地基处理工艺包括土方开挖、填土和加固等环节。
根据地质勘察数据的分析结果，选择合适的土方开挖方法，如手工开挖、挖掘机开挖等。
在填土和加固过程中，可以采用加固土、加固材料等方法，提高地基的承载力和稳定性。
3.2 基坑开挖工艺基坑开挖工艺包括标高控制、挖方、支护等环节。
在进行基坑开挖前，需要根据设计要求确定基坑的标高和边界，并进行标定和测量。
在挖方过程中，可以采用人工挖掘、机械挖掘等方法。
同时，根据挖方的进度和土质情况进行基坑支护，确保挖方的安全和有效进行。
3.3 钢筋工艺钢筋工艺包括钢筋的制作、运输、安装和连接等环节。
在进行钢筋制作时，需要按照设计要求进行钢筋材料的剪切、弯曲和焊接等工序。
柱下钢筋混凝土独立基础的设计
柱下钢筋混凝土独立基础的设计
柱下钢筋混凝土独立基础是由柱状钢筋混凝土结构和设置在柱的底部的钢筋混凝土基
础组成的。
它可以承受较大的轴力或弯矩，是结构支撑点的基础设计。
它具有可靠、有效、主体相对独立等特点，可以将建筑物施工模式和施工效率大大提高。
1.基础深度：柱下钢筋混凝土独立基础的深度一般取决于结构的基础承载力与地基的
基础稳定性，在一般情况下，基础深度至少应该大于地表至基础底部的深度，至少需要
1.5m以上。
2.基础宽度：根据结构的上部荷载分布和基础的受力特性，设置柱下独立基础的宽度
应该满足规范要求，一般以实际结构宽度为基准，当柱距不定时，应采取比较大的宽度，
增大柱距，让柱子在基础中能够有较好的布置。
3.转换块：在独立基础外围，为了能够正确的引入结构的上部荷载，必须设置转换块，以将上部载荷转移到基础中，并且将转换块固定，防止基础移动。
4.连接器：独立基础内应设置能够将结构上部力引入到基础下的连接器。
一般是由按
照图纸要求预先养护过的钢筋和符合要求的异形混凝土制成，连接器应该均匀分布，以确
定荷载的变化差异。
5.基础强度检测：施工完成后，应通过室内、室外检测来验证柱下钢筋混凝土独立基
础的强度。
主要包括换向块和连接器强度检测，以确保其实际应力状态符合设计要求。
总之，柱下钢筋混凝土独立基础是根据上部结构荷载及基础地基受力特性，经过精心
设计和施工而成，它可以将建筑施工模式、施工效率及工程安全系数得到极大的提高。
只
有深刻理解各项设计要求，立足实际情况，以科学的态度结合设计思想，才能保证柱下钢
筋混凝土独立基础的可靠性与安全性。
柱下独立基础施工方法及顺序详解
柱下独立基础施工方法及顺序详解一、什么是柱下独立基础：当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础，也称单独基础。
独立基础分三种：阶形基础、坡形基础、杯形基础。
柱下独立基础通俗地想象一下，柱子很细，插在土里会扎进去；但是把底面做得很大，就不容易扎进土里对不对。
柱下独立基础就是差不多的原理，给相对较细的柱子下面做一个大一些的混凝土墩，里面布置钢筋，每个柱子下面做一个。
这就是独立基础。
二、施工顺序：清理基坑及抄平混凝土垫层基础放线钢筋绑扎相关专业施工清理支模板清理混凝土搅拌混凝土浇筑混凝土振捣混凝土找平混凝土养护模板拆除三、施工方法：1、清理基坑及抄平：清理基坑是清除表层浮土及扰动土，不留积水。
抄平是为了使基础底面标高符合设计要求，施工基础前应在基面上定出基础底面标高。
2、垫层施工：地基验槽完成后，应立即进行垫层混凝土施工，在基面上浇筑C10的细石混凝土垫层，垫层混凝土必须振捣密实，表面平整，严禁晾晒基土。
垫层施工为了保护基础的钢筋。
3、定位放线：用全站仪将所有独立基础的中心线，控制线全部放出来。
4、钢筋绑扎：垫层浇灌完成后，混凝土达到1.2MPa后，表面弹线进行钢筋绑扎，钢筋绑扎不允许漏扣，柱插筋弯钩部分必须与底板筋成45绑扎，连接点处必须全部绑扎，距底板5cm处绑扎第一个箍筋，距基础顶5cm处绑扎最后一道箍筋，作为标高控制筋及定位筋，柱插筋最上部再绑扎一道定位筋，上下箍筋及定位箍筋绑扎完成后将柱插筋调整到位并用井字木架临时固定，然后绑扎剩余箍筋，保证柱插筋不变形走样，两道定位筋在基础混凝浇完后，必须进行更换。
钢筋绑扎好后底面及侧面搁置保护层塑料垫块，厚度为设计保护层厚度，垫块间距不得大于100mm(视设计钢筋直径确定)，以防出现露筋的质量通病。
注意对钢筋的成品保护，不得任意碰撞钢筋，造成钢筋移位。
5、模板：钢筋绑扎及相关专业施工完成后立即进行模板安装，模板采用小钢模或木模，利用架子管或木方加固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 ～ 10 ≤ 12 3 ～5 ≤ 12
10 ～ 15 ≤ 18 5 ～ 10 ≤ 18
15 ～ 20 ≤ 24
10 ～ 15 ≤ 24
20 ～ 30 ≤ 30
15 ～ 20 ≤ 30
30 ～ 50 ≤ 30
2Hale Waihona Puke ～ 30 ≤ 3050 ～ 100 ≤ 30
30 ～ 75 ≤ 30
摘 要： 建筑结构设计关系到建筑的使用功能、建筑
的质量、建筑的外观结构等多方面的问题，因此，在建筑
工程设计中，结构设计必须要符合相关的设计标准和要求，
特别是框架结构的基础设计，涉及到建筑的框架基础的稳
定性，更需要设计人员重点关注，文章将就框架结构基础
设计进行探讨，主要内容包括基础的类型及其选型、基础
Key words： building structure； framework； foundation； design
0前言
建筑框架结构设计是我国在现代建筑设计中采用的最 基础普遍的设计之一，也是建筑框架设计的重要组成部分。 随着我国经济及建筑业的迅速崛起，建筑框架设计问题也 得到更多业内人士关注。框架结构是一种钢筋混凝土结构， 其由柱、梁组成，这种结构侧向刚度小，能进行更巧妙的 平面布置，可以满足很多大房间的建筑设计要求，它的抗 风能力及抗震能力均较好，被广泛应用于各种民用建筑（ 包 括高层） 及工业建筑。框架结构设计因其各种优势在建筑设 计中享有重要地位，而其设计的专业性及先进性又对设计 人员要求很高，不但需要他们对建筑结构类型有充分清晰 地了解，还需要有丰富的经验和严谨的设计态度，如果设 计不当，便会给后续的施工环节带来不便，更重要的是会 留下安全隐患，所以提高建筑框架结构基础设计质量的重 要性不容小觑。框架结构基础设计是建筑框架结构的重要
6） 当建筑地下室或地下构筑物存在上浮现象时需进行
形验算。
抗浮验算。可不作地基变形计算的设计等级为丙级建筑物
4） 对于受水平荷载的高耸结构、高层建筑、挡土墙及 范圈见表 2。
表2
可不作地基变形计算的设计等级为丙级建筑物范圈
地基主要 受力层的情况
地基承载力特征值 fak
各土层坡度 /%
60 ≤ fak ＜ 80 ≤5
烟囱
高度 /m
≤ 30
≤ 40
≤ 50
≤ 75
≤ 100
水塔
高度 /m 容积 /m3
≤ 15 ≤ 50
≤ 20 50 ～ 100
≤ 30
≤ 30
≤ 30
100 ～ 200 200 ～ 300 300 ～ 500 500 ～ 1 000
注: ① 地基主要受力层系指条形基础底面下深度为 3b( b 为基础底面宽度) ，独立基础下为 1. 5 b，且厚度均不小于 5 m 的范围( 2 层以下一般的
2 地基基础设计基本规定
2. 1 地基基础设计等级
地基基础设计可以划分为甲、乙、丙三个等级，具体
情况见表 1。
表1
地基基础设计等级
设计 等级
建筑和地基类型
甲级
重要的工业与民用建筑物 30 层以上的高层建筑体型复杂，层数相差超过 10 层的高 低层连成一体建筑物 大面积的多层地下建筑物（ 如地下车库、商场、运动场等） 对地基变形有特殊要求的建筑物 复杂地质条件下的坡上建筑物（ 包括高边坡） 对原有工程影响较大的新建建筑物 场地和地基条件复杂的一般建筑物 位于复杂地质条件及软土地区的 2 层及 2 层以上地下室 的基坑工程
W— 基础底面的抵抗矩，m3 ；
ek — 偏心矩，ek = Mk / （ Fk + Gk ） ，m； l— 力矩作用方向的矩形基础底面边长，m；
b——— 垂直于力矩作用方向的矩形基础底面边长，m；
a— 偏心荷载作用点至最大压力作用边缘的距离，m，a
= （ l /2） － ek。 偏心荷载作用下，按下列步骤确定基础底面尺寸：
《设计规范》） 根据“所有建筑物的地基计算均应满足承载 力”的基本原则，按持力层的承载力特征值计算所需的基础 底面尺寸。要求符合下式要求：
pk ≤ fa pkmax ≤ 1. 2fa 式中 pk — 相应于荷载效应标准组合时，基础底面处的平均 压力值，kPa； pkmax — 相应于荷载效应标准组合时，基础底面边缘的 最大压力值，kPa； fa — 修正后的地基承载力特征值，kPa。
fa = fak + ηb γ（ b － 3） + ηd γm （ d － 0. 5） 式中 fa — 修正后的地基承载力特征值，kPa；
fak — 地基承载力特征值，kPa； ηb 、ηd — 基础宽度和埋深的地基承载力修正系数； γ— 基 底 以 下 土 的 重 度，地 下 水 位 以 下 取 浮 重 度
的民用建筑层数; ④ 表中吊车额定起重量、烟囱高度和水塔容积的数值系指最大值
3 地基承载力特征值的确定
确定地基承载力特征值的方法主要有以下几种： 1） 按载荷试验确定； 2） 根据地基土的抗剪强度指标，按理论公式确定； 3） 应用地区建筑经验，采取工程地质类比法确定。 当基础宽度大于 3 m 或埋置深度大于 0. 5 m 时，从载 荷试验或其他原位测试、经验值等方法确定的地基承载力 特征值，尚应按下式修正：
·100·
2014年 4 月
Sichuan Building Materials
DOI： 10． 3969 / j． issn． 1672 － 4011． 2014． 02． 046
%2%%0%1%%4年 第 2 期
第 40 卷 总第 178 期
浅谈柱下独立基础设计步骤及应用
易定渊
（ 四川省科茂建筑工程有限公司，四川 泸州 646100）
组成部分，在建筑设计中有着重要的地位。 为了保证设计的科学合理，保证设计的先进性，相关
的设计人员需要对基础的类型有清晰的了解，然后在根据 实际的需要进行正确的选型，此外，还需要对基础进行适 当的分析，对其中的条形基础设计等具体内容进行细化分 析和选择。
1 独立基础的设计内容与步骤
1） 设计基础的结构型式、材料与平面布置； 2） 确定基础的埋置深度 d ； 3） 计算地基承载力特征值 fak ，并经深度和宽度修正，确 定修正后的地基承载力特征值 fa； 4） 根据作用在基础顶面荷载 F 和深宽修正后的地基承 载力特征值，计算基础的底面积； 5） 计算基础高度并确定剖面形状； 6） 若地基持力层下部存在软弱土层时，则需验算软弱 下卧层的承载力； 7） 地基基础设计等级为甲、乙级建筑物和部分丙级建 筑物应计算地基的变形； 8） 验算建筑物或构筑物的稳定性（ 如有必要时） ； 9） 基础细部结构和构造设计； 10） 绘制基础施工图。 若在 1） ～ 7） 步骤中不满足要求，可以加大基础宽度 b 或加大基础埋置深度 d 等措施。
YI Dingyuan （ Sichuan Kemao Construction Engineering Co． Ltd． Luzhou 646100，China）
Abstract： In many problems related to the design of building structures using building features，quality construction，architectural appearance of the structure，etc． Therefore，the construction design，structural design must comply with the relevant design standards and requirements，especially framework foundation design，stability relates to the frame － based architecture， the designers need to focus on，the article will discuss the framework of the basic design structure，the main contents include the basic types and their selection，based on the analysis model， strip foundation design major part．
%2%%0%1%%4年 第 2 期
第 40 卷 总第 178 期
Sichuan Building Materials
·101·
2014年 4 月
定。
斜坡上或边坡附近的建筑物应验算其稳定性。
2） 甲级、乙级的建筑物应该按地基变形设计。
5） 基坑工程应进行稳定性验算。
3） 表 2 所列范围内设计等级为丙级的建筑物可不作变
γ' / kN / m3 ； γm — 基底以上土的加权平均重度，地下水位以下取浮
重度 / kN / m3 ； B— 基础底面宽度，m； 当宽度小于 3 m 按 3 m 取值，大
于 6 m 按 6 m 取值； d— 基础埋置深度，m。
4 柱下独立基础设计
4. 1 基础底面尺寸的确认 GB50007 － 2002《建筑 地 基 基 础 设 计 规 范》（ 以 下 简 称
4. 1. 1 荷载作用下的基础
由： pk
=
Fk
+ Gk A
=
Fk
+ γGAd A
=
Fk A
+ γGd ≤ fa
得： A ≥
fa
Fk － γGd
式中 pk — 相应于荷载效应标准组合时，上部结构传至基础
顶面处的竖向力值，kPa；
γG — 基础及回填土的平均重度，一般取 20 kN / m3 ，地
