110KV变电站一次设计文献综述

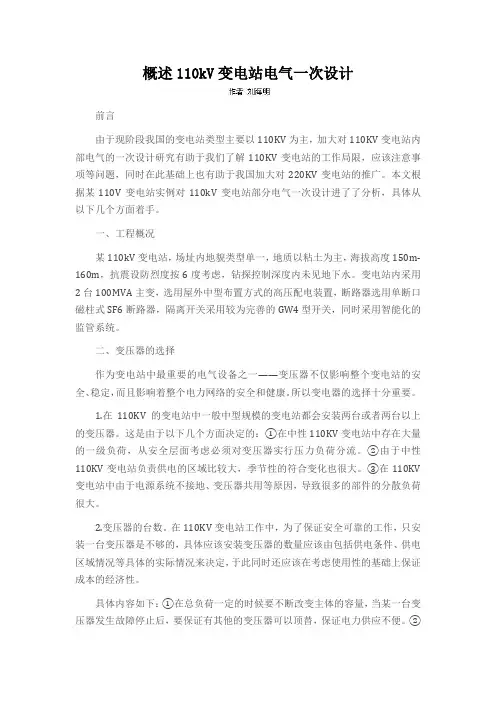

概述110kV变电站电气一次设计
概述110kV变电站电气一次设计前言由于现阶段我国的变电站类型主要以110KV为主，加大对110KV变电站内部电气的一次设计研究有助于我们了解110KV变电站的工作局限，应该注意事项等问题，同时在此基础上也有助于我国加大对220KV变电站的推广。
本文根据某110V变电站实例对110kV变电站部分电气一次设计进了了分析，具体从以下几个方面着手。
一、工程概况某110kV变电站，场址内地貌类型单一，地质以粘土为主，海拔高度150m-160m，抗震设防烈度按6度考虑，钻探控制深度内未见地下水。
变电站内采用2台100MVA主变，选用屋外中型布置方式的高压配电装置，断路器选用单断口磁柱式SF6断路器，隔离开关采用较为完善的GW4型开关，同时采用智能化的监管系统。
二、变压器的选择作为变电站中最重要的电气设备之一——变压器不仅影响整个变电站的安全、稳定，而且影响着整个电力网络的安全和健康。
所以变电器的选择十分重要。
1.在110KV的变电站中一般中型规模的变电站都会安装两台或者两台以上的变压器。
这是由于以下几个方面决定的：①在中性110KV变电站中存在大量的一级负荷，从安全层面考虑必须对变压器实行压力负荷分流。
②由于中性110KV变电站负责供电的区域比较大，季节性的符合变化也很大。
③在110KV 变电站中由于电源系统不接地、变压器共用等原因，导致很多的部件的分散负荷很大。
2.变压器的台数。
在110KV变电站工作中，为了保证安全可靠的工作，只安装一台变压器是不够的，具体应该安装变压器的数量应该由包括供电条件、供电区域情况等具体的实际情况来决定，于此同时还应该在考虑使用性的基础上保证成本的经济性。
具体内容如下：①在总负荷一定的时候要不断改变主体的容量，当某一台变压器发生故障停止后，要保证有其他的变压器可以顶替，保证电力供应不便。
②充分考虑短路电流水平。
③在使用多台变压器时，会增加投资。
④压器成本。
选用两台变压器与三台变压器所需的总容量要相对较多，但总体投资却所差无几。
110kV xx变电站一次部分设计
摘要变电站是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和用户的中间环节,起着变换和分配电能的作用。
本次设计主要是进行以泽库110kV变电站的电气主接线的方案论证选择、地区负荷的发展确定主变压器容量及型式的规范选择、短路电流流过最大的点作为计算点计算、主要电气设备的选择与校验以及主要继电保护的配置等为主要内容的一次设计。
该变电站的建成，不仅增强了当地的电网结构，也将为地区经济发展提供足够电能，使得地区电网更为安全、可靠、经济的运行。
关键字：电气主接线，短路电流，主变压器，电气设备，继电保护ABSTRACTSubstation is an important part of power system, which directly affects the safety and economic operation of the whole power system, is the intermediate link between power plants and users, plays a role in transformation and distribution of electricity. This design is mainly a design scheme for main electrical connection in110kV Zeku substation selection, development area load maximum capacity and the types of main transformer specification choice, short-circuit currentcalculation, selection and checking calculation of points as main electrical equipment and the configuration of relay protection as the main content the. The completion of the substation will not only strengthen the power grid structure, the local regional economic development, will also provide enough electricity, theregional power grid is more safe, reliable, economic operation. Keywords: the main electrical wiring, short-circuit current, transformer, electrical equipment, relay protection青海大学成教学院电气自动化专业目录绪论 (1)第一章原始资料 (2)1.1泽库110kV变电站基本情况 (2)第二章电气主接线设计 (3)2.1电气主接线概述 (3)2.2电气主接线方案的选择 (3)第三章主变压器的选择及所用的电设计 (9)3.1 主变压器概述 (9)3.2主变压器选择的原则 (9)3.3主变台数、容量及型式的选择 (9)3.4所用电设计 (15)第四章短路电流的计算 (17)4.1短路概述 (17)4.2短路电流计算 (17)第五章主要电气设备的选择 (22)5.1设备选择概述 (22)5.2设备选择的一般原则 (22)5.3断路器和隔离开关的选择 (22)5.4母线的选择 (24)5.5互感器的选择 (27)第六章继电保护的配置 (31)6.1继电保护概述 (31)6.2继电保护的配置 (31)参考文献 (33)结论 (34)青海大学成教学院电气自动化专业绪论电力系统是由发电厂、变电所、线路和用户组成的。
110KV变电站一次设计文献综述教学内容
精品文档变电站电气一次系统设计110kV一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。
国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，变电站的建设迅猛发在电力系统中起着至关重要的作用。
近年来110kV展。
科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、[2]。
同时可以增加系统的可靠性，节约占地面优化通道”的技术改造思路[3]积，使变电站的配置达到最佳，不断提高经济效益和社会效益。
二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。
由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。
国外变电站主要是交流输出向直流输出转变。
而数字化智能变电站也是国内外变电站未来发展趋势。
1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。
在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。
但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。
而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。
由此发现，在国内外无人值守变电站[4]之间、国内外变电站自动化系统之间都还有很大的差异。
全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。
《变电站电气设计国内外文献综述3100字》
变电站电气设计国内外文献综述1.国外研究现状为了保证电力系统的一致性，欧美中等各个国家在电力的发展上采取了一定的同一措施，例如说力求技术整合标准，统一并共同研讨制定了变电协议基本标准之一的 eiec61850标准。
通过同一个紧密相关的系统功能处理模型，使不同国家不同电厂之间能够很好的进行整合，从而统一的进行质量控制和问题监控。
国外的很多制造商和厂家在这一方面已经做出了出色的成果，他们在不同的变电设备不同的电厂间进行良好的联合，并且生产出来智能的电器仪器设备和二次设备的技术。
我们很容易看到装置是朝着智能化的方向发展的，而且将在未来的很长一段时间都以这个方向进行发展，因为厂家都在寻找适合自己的生产人员，而如何对这些设备进行整合，朝着自动化的方向进步是需要专业人才的。
我们知道一些智能的小型组合开关键和小型智能组合开关柜是小型智能化的一些较特殊的例子，那么在能够看到变电站工作的过程中，就相当于是做了一次网络自动化智能评估。
在整体的个人感受上，经济相差不大，都大大提高了电力变电站的工程技术水平。
有不少的欧美国家把目标放在了智能控制系统上，而中国是在技术和管理得到优化后，再争取能够为正常的此类程序提供服务。
欧美,日本和北美等一些发达国家，他们的电力系统都比较强劲。
除了智能化之外，大多数的变电站都已经实现了无人值守这一特点。
通过统一的调度中心进行管理，所以说当他们的电网真的发生事故的时候，调动中心就可以利用机器来做出最及时的反应和应急处置。
在故障处理和预测方面，欧美国家做的比较先进，他们已经可以通过自动化和调度中心来进行对故障的预判和处理，防范风险等各项工作使得机器能够大规模的增强了可靠性，并可以利用科学的方法进行维护。
2.国内研究现状近些年来随着我们国民经济快速稳定的健康发展,对提高电能生产质量和电力供电系统可靠性建设提出了更高要求,电力工业的快速发展必须充分适应新的发展形势才能满足我们国民经济的快速发展和经济社会的不断进步的新时代要求。
综述110kV变电站部分电气一次设计
综述110kV变电站部分电气一次设计摘要：10kV变电站电气一次设计是比较浩大的工程，在系统性和复杂性方面都比较典型。
与此同时，站在电力系统设计的角度来分析问题可发现，变电站电气一次设计阶段是十分重要的，设计水平会直接影响变电站项目日后的运行质量，所以必须全面提升设计质量。
关键词：110kV变电站；电气一次；设计一、变电站电气一次设计基本要求随着经济的发展，电力的需求越来越大，这就给电力设施的建设带来了空前的压力。
电网规模与设备不断的升级，其中作为重要控制与配送单元的变电站的建设就成为了电力系统发展的重要内容之一。
在不断增加的用电需求面前，变电站的建设必须走在系统升级之前，即具有一定的超前性。
其设计必须从全局出发，争取能够处理安全与经济性的问题，基本建设与生产运行之间的矛盾，近期发展与后续升级之间的关系，所以在设计上必须选择更加合理的设计方案才能保证变电站的建设满足发展需求。
通常可以从实际出发选择中等适用的建设标准，并在设计中采用先进的技术理念，尽量采用经过验证并合格的新设备、新材料、新结构等，这就是当前对变电站一次设计的基本要求。
二、前期准备工作对变电站进行电气一次设计前，需要做好充分的准备工作，排除各种原因对设计结果的影响，提高方案设计的可行性与科学性。
设计人员要与变电站建设单位保持良好沟通，掌握变电站相关基础信息，明确其建设要求与运行需求，以获得的各项原始资料和基础数据作为依据，确定电气一次设计要求与方向。
同时，还要以专业规范为根本，确定设计任务与作业原则，根据现场实际情况，对比所掌握各项数据的真实性与准确性，以满足变电站运行需求为目的，对设计方案进行可行性研究，对存在问题的部分进行调整和修改，确保可以为变电站工程项目的设施提供可靠的技术支持。
三、主变压器及主接线的相关设计3.1主变压器的合理选择主变压器的选择往往会对变电站的一次主接线方法及配电装置的内部结构产生重大影响。
因此设计人员在选择主变压器的容量时，一定要考虑到该种情况，即变电站中某台主变压器发生停运的状况。
110KV变电站一次设计
110KV变电站一次设计2012/04/11第一章绪言1.1 变电站的发展趋势由于现代科学技术的发展，电力网容量的增大，电压等级的提高，综合自动化水平的需求，使变电所设计问题变得越来越复杂，除了常规变电所之外，还出现了微机变电所、综合自动化变电所、小型化变电所和无人值班变电所等。
当前随着我国城乡电网建设与改造工作的开展，对变电所设计也提出了更高更新的要求。
变电所设计与占地面积多少和加强网架可靠性直接相关，由于这种原因，变电所的发展经过了一段发展历史。
1.1.1 城网变电所的发展我国常规城网变电所的主要问题是设备陈旧，占地面积大与现代化的城市建设不相适应，为了改变这种面貌，城网变电所已向小型化方向发展，开始采用全封闭组合电器，即GIS 成套设备。
全封闭组合电器(GIS)就是由于SF6气体的出现而发展的一种新型高压成套设备。
它包括断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、出现套管或电缆终端。
这些设备按变电所主接线的要求依次连接组成一个整体，各元件的高压带电部位均封闭于接地的金属壳内，并充以SF6气体，作为绝缘的灭弧介质，称之为SF6气体绝缘变电站，简称GIS。
目前，GIS的发展趋向，是将变压器一、二次开关全部合为一体，或为气体绝缘组合的供电系统。
今后其将向小型化、智能化、免维护、易施工的方向发展。
1.1.2农村变电所的发展建国以来，我国农电事业得到迅速的发展，随着改革开放的形势发展，现有农村电网已经适应不了农电负荷迅速增长的要求，二十年来，全国各地对农网，特别是对农村变电所重点进行技术改造，取得了可靠的成绩。
但，农村变电所仍存在一些问题。
近年来，有关科研设计单位和农电部门做了大量的工作，经过多次的论证与实践，确定了农村变电所的建设，应遵循“小容量、密布点、短半径”的原则和“户外式、小型化、造价低、安全可靠、技术先进”的发展方向。
目前，小型化变电所的建设已遍布全国，成为农村变电所的主要形式。
110KV变电站一次设计文献综述
110kV变电站电气一次系统设计一、选题意义随着国民经济的发展和人民生活水平的提高，用户对供电质量的要求日益提高。
国家提出了加快城网和农网建设及改造、拉动内需的发展计划[1]。
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，在电力系统中起着至关重要的作用。
近年来110kV变电站的建设迅猛发展。
科学的变电站设计方案能够提升配电网的供电能力和适应性，降低配电网损耗和供电成本，减少电力设施占地资源，体现“增容、升压、换代、优化通道”的技术改造思路[2]。
同时可以增加系统的可靠性，节约占地面积，使变电站的配置达到最佳，不断提高经济效益和社会效益[3]。
二、变电站建设的国内外现状和发展趋势为了保障我国经济的高速发展，以及持续的城镇化进程，我国电力系统进入了一个快速发展阶段，电网建设得到进一步完善。
由于我国电力建设起步比较晚，目前我国变电站主要现状是老设备向新型设备转变，有人值班向无人值班变电站转变，交流传输向直流输出转变，在城市变电站建设中，户内型变电站大幅增加。
国外变电站主要是交流输出向直流输出转变。
而数字化智能变电站也是国内外变电站未来发展趋势。
1、无人值守变电站：同西方发达国家相比，由于我国变电站自动化系统应用起步较晚，变电站运行管理的理念也有很大差异，使我们的变电站无人值守运行水平与之相比还有很大的差距。
在我国，许多220 kV及以下电压等级变电站已经开始由监控中心进行监控，基本上实现了变电站无人值守。
但作为国内电网中最高电压等级的500 kV和330 kV变电站，即使采用了变电站自动化系统的，也都是实行有人值守的管理方式。
而在欧美发达国家，各个电压等级变电站都能实现变电站无人值守。
由此发现，在国内外无人值守变电站之间、国内外变电站自动化系统之间都还有很大的差异[4]。
全面实现变电站无人值守对我国电网建设有非常明显的技术经济效益: 1提高了运行可靠性；2加快了事故处理的速度；3提高了劳动生产率；4降低了建设成本。
毕业设计110 ∕35∕10kV降压变电站电气一次系统设计文献综述
文献综述1 变电站概述我国电力工业的技术水平和管理水平正在逐步提高，现在已有许多变电站实现了集中控制和采用计算机监控．电力系统也实现了分级集中调度，所有电力企业都在努力增产节约，降低成本，确保安全远行。
电力工业的发展,单机容量的增大、总容量在百万千瓦以上变电站的建立促使变电所建筑结构和设计不断地改进和发展。
变电站结构的改进、新型建材的采用、施工装备的更新、施工方法的改进、代管理的运用、队伍素质的提高、使火电厂土建施工技术及施工组织水平也相应地随之不断提高。
电力工业的迅速发展，对变电所的设计提出了更高的要求。
变电站是电力系统的重要组成部分，是电力网中的一个中间环节，它的作用就是通过变压器和线路将各级电压的电力网联系起来，以用于变换电压、接受和分配电能、控制电力的流向和调整电压，并起到联系发电厂和用户的中间环节。
2 110∕35∕10 KV降压变电站电气一次系统设计内容在电力系统中，变电站主要承担电压变换这一重要任务，其作用可以概括：1.提高输电电压，减少电能损失。
电能在输送过程中，由于电能的热效应，就要产生电能损失，且电能转化为热能的损失与电流的平方成正比。
因此，当输送功率一定时，提高输电电压就可以减少电流，电网就会相应减少电能损失。
2.降低电压，分配电能。
电能经升压输送到用户后，用户很难使用这些高压的电气设备，需要降压变电所把电压降低再分配到用户供用户使用。
3.集中电能，控制电力流向。
一个电网多数由多个电源点提供电能，这些电能的集中必须通过枢纽升压变电所来实现。
在用电地区，根据负荷情况，再由降压变电所来控制电力的流向。
4.调整电压，提高电能质量，满足用户的要求。
通过变电所的变压器调压装置和无功补偿设备，既可使用户得到稳定的电压，也可提高线路的输电功率。
变电站是电网建设和电网络改造中非常重要技术环节，所以变电站的设计是我国电网建设的重要环节。
其运行的安全与否，直接关系到电网的安全和稳定，对国民经济和社会的发展至关重要。
