逻辑电路和控制电路简单的逻辑电路——门电路教学设计【教学目标】1、知道数字电路和模拟电路的概念,了解数字电路的优点。
2、知道“与”门、“或”门以及“非”门电路的特征、逻辑关系及真值表。
3、初步了解“与”门、“或”门以及“非”门电路在实际问题中的应用。
【教学重点】“与”门、“或”门和“非”门的功能。
【教学难点】各种门电路的逻辑关系。
【教学器材】多媒体设备、电路演示板、干电池、小灯泡、电键、导线等。
【教学过程】一、引入课题情景1:(投影)数码相机、数码摄影机、条形码、遥控器和数字电视机图片。
这些电子产品都是伴随数字技术的发展而出现的,还有信息高速公路,电脑多媒体,移动电话系统等也都运用到数字技术,为什么称之为数字技术呢?让我们先来看一下这样两类电信号。
情景2:模拟信号和数字信号(用多媒体课件演示两种信号)设问:这两种信号有什么不一样?如图1中的这种信号,它的电压随时间是连续变化的,比如音频电信号,我们把它叫做模拟信号。
如图2显示的电信号是跳跃式变化的,它们通常只有两种状态,即高电势(比如5v)和低电势(比如0v),高电势和低电势可以分别用数字“1”和“0”来表示,这样我们就可以用“1”和“0”组成的一串数字来表示这个电信号了,所以这类信号被称为数字信号。
数字技术中处理数字信号的电路叫做数字电路。
逻辑电路是数字电路的基本组成部分,今天我们就来学习逻辑电路中的基本门电路。
二、教学过程1.“与”门我们先来看一个简单的电路(图3),让学生判断两个开关的状态怎样决定了这个灯是亮还是灭(见表1)。
1、一个事件的几个条件都满足后,该事件才能发生。
我们把这种关系叫做“与”逻辑关系。
2、具有“与”逻辑关系的电路——“与”门电路思考与讨论某单位财务室为了安全,规定不准一个人单独进入。
为此,在门上以如图所示的方式安装两把锁。
只有甲与乙两个人同时打开各自的锁时,门才打开。
它体现了——“与”逻辑关系在生活中还有哪些事例体现了“与”逻辑关系?爱迪生:成功=99%汗水+1%天才即使再聪明的人也要勤奋,才能获得成功如果规定开关闭合为“1”,断开为“0”,灯泡L亮为“1”,灭为“0”,那么表中开关和灯泡所处的状态就数字化了表2中开关是控制条件,而灯泡L是控制的结果,我们把这种表示各种控制条件和对应控制结果的表格,叫做真值表。
教科版高中物理选修3-1第2章第8节逻辑电路和控制电路(共46张PPT)

最基本的逻辑电路有“与”门、“或”门、和“非” 门 逻辑电路得名
门电路在工作时输入、输出端的电势通常只有两种状态:一种 为高电势(比如5v),另一种为低电势(比如0v),电路工作 好像处在一种“是”和“非”的判断之中,因此叫做逻辑电路
三、简单逻辑电路
探究灯泡的亮、灭与开关断和合的关系。
下图中用电信号的方式标出了“与”门输入
端A、B上的输入情况,请画出输出端Z的电
A B
&
信号 Y
A 0V B 0V
Y 0V
下图是用一个逻辑电路和按钮开关、光敏电阻、蜂鸣器等元件 组成的一个简单防盗报警器的电路图。该报警器的功能是:当 放在保险箱前地板上的按钮开关S被脚踩下而闭合同时安装在保 险箱里的光敏电阻R0被手电筒照射时,蜂鸣器就会发出鸣叫声。
例:规定某个电路的“通”为1状态,“断“为0状态,该电路 的”通”和“断”这两种状态就数字化了,
高电势(5v)为1状态,低电势为0状态,可以分别用数字“1” 和“0”来表示,这样我们就可以用“1”和“0”组成的一 串数字来表示这个电信号了,所以这类信号被称为数字信号。
三、逻辑电路:数字电路的基本单元是逻辑电路
+5V
R1
K R0
A B
Z
&
延时
R2
L 开关
0V
0
0
0
0
1
0
1
0
0
1
1
1
暗
有
亮
亮
无
灭
亮
有
灭
例:如图所示电路中,要使发光二极管发光,某些开关必须 闭合,某些开关必须断开。请完成反映这种控制条件与控 制结果的真值表。开关闭合为“1”,断开为“0”,V亮 为“1”,灭为“0”。

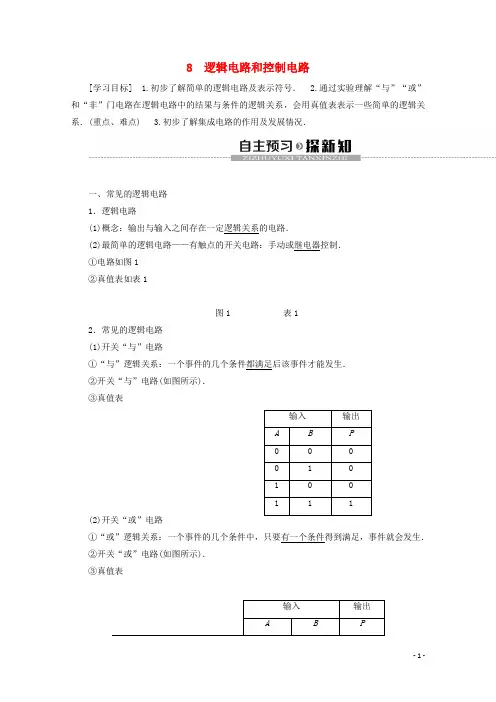

高中物理第2章8逻辑电路和控制电路教案教科版选修3_1

8 逻辑电路和控制电路[学习目标] 1.初步了解简单的逻辑电路及表示符号. 2.通过实验理解“与”“或”和“非”门电路在逻辑电路中的结果与条件的逻辑关系,会用真值表表示一些简单的逻辑关系.(重点、难点) 3.初步了解集成电路的作用及发展情况.一、常见的逻辑电路 1.逻辑电路(1)概念:输出与输入之间存在一定逻辑关系的电路.(2)最简单的逻辑电路——有触点的开关电路:手动或继电器控制. ①电路如图1 ②真值表如表1图1 表12.常见的逻辑电路 (1)开关“与”电路①“与”逻辑关系:一个事件的几个条件都满足后该事件才能发生. ②开关“与”电路(如图所示). ③真值表(2)开关“或”电路①“或”逻辑关系:一个事件的几个条件中,只要有一个条件得到满足,事件就会发生. ②开关“或”电路(如图所示). ③真值表(3)①“非”逻辑关系:输出状态与输入状态相反.②开关“非”电路(如图所示).③真值表二、用二极管实现“与”电路和“或”电路1.特点(1)动作速度快.(2)可靠性极高.2.实现方法:“与”电路和“或”电路可以用二极管来实现,而“非”电路需用三极管来实现.三、集成电路1.应用:逻辑电路是计算机和自动化设备中的重要组成部分,在生产、生活中有着广泛的运用.2.优点:体积小、方便、可靠,适用于系列化、标准化生产等.3.发展进程(1)第一台电子计算机诞生于1946年.(2)1947年,晶体三极管的发明给计算机提供了新的电子器件,1956年研制成功的第一台晶体管计算机,成为第二代电子计算机的开端.(3)1958年研制出第一个半导体集成电路.(4)1964年生产出由混合集成电路作为电子器件的第三代电子计算机.1.正误判断(正确的打“√”,错误的打“×”)(1)如果一个事件的几个条件都满足后,该事件才能发生,这种关系叫作“与”逻辑关系.( )(2)如果几个条件中,只要有一个条件得到满足,某事件就会发生,这种关系叫作“或”逻辑关系. ( )(3)一个“与”门电路和一个“非”门电路组合在一起,组成一个复合门电路,称为“与非”门.( ) (4)在生产生活中,逻辑电路是自动控制电路的核心. ( )[答案] (1)√ (2)√ (3)√ (4)√2.(多选)在基本逻辑电路中,何种逻辑门电路当其所有输入均为“0”时,输出不是“1”的是( )A .“与”门电路B .“或”门电路C .“非”门电路D .都不可能AB [当所有输入都为“0”时,“与”门电路输出为“0”,“或”门电路输出为“0”,“非”门电路输出为“1”,A 、B 选项正确,C 、D 选项错误.]3.在如图所示的复合电路中,A 、B 、C 为门电路的输入端,现欲使Y 输出“0”,如果C 输入端为“0”,则A 、B 两端分别输入( )A .0 0B .0 1C .1 0D .1 1A [当C 端输入“0”,“非”电路输出“1”,输出端Y 输出“0”时,可知“或”电路的输出端必须为“0”,则A 、B 端的输入分别为0,0,A 正确.](1)开关“与”电路的输出电压P随时间变化的关系;(2)开关“或”电路的输出电压P随时间变化的关系.思路点拨:①“与”逻辑关系是当两个输入端都有信号输入时,输出端才有信号输出.②“或”逻辑关系是当两个输入端的任意一个有信号输入时,输出端均有信号输出.[解析](1)对“与”电路,先做出A、B、P的真值表,然后再确定输出电压P与时间的变化关系.所以U P(2)对“或”电路,先做出A、B、P的真值表,然后再确定输出电压P与时间的变化关系.所以U P[答案]见解析对“与”电路、“或”电路及真值表中“0”“1”的理解(1)“与”“或”电路有两个输入端,输出由两输入共同决定,而“非”电路只有一个输入端,其输出跟输入恰好相反.(2)逻辑电路中的“0”和“1”不是表示数量而是表示事物矛盾双方的一种符号.为了保障行驶安全,一种新型双门电动公交车安装了如下控制装置:只要有一扇门没有关紧,汽车就不能启动.如果规定:车门关紧时为“1”,未关紧时为“0”;当输出信号为“1”时,汽车可以正常启动行驶,当输出信号为“0”时,汽车不能启动.能正确表示该控制装置工作原理的逻辑门是 ( )A.“与”门B.“或”门C.“非”门D.“与非”门A[只要有一扇门没有关紧,汽车就不能启动,所以只要有一个输入为“0”,输出就是“0”,所以应该是“与”门.]1逻辑功能,要对门电路的种类进行合理地选取,这就要求:(1)准确地分析一些实例的条件与结果之间的逻辑关系.(2)熟记“与”“或”“非”三种门电路的逻辑关系和真值表.(3)理解条件与结果之间的关系.2.在门电路的问题分析中,门电路往往要和一些常用的电学元件(如电阻、开关、热敏电阻、光敏电阻、二极管等)一起构成电路,通过电路中某一部分的变化(开关的通断、电阻的变化等)实现门电路输入端的电压变化,即电势的高低变化,从而通过门电路的输出端达到控制电路的目的,因此在分析这类问题时,除熟练掌握各种门电路的作用外,还要熟练掌握电路的动态变化规律,准确判断出电路,尤其是门电路部分的电势高低的变化,从而达到正确解决问题的目的.【例2】如图为监控汽车安全带使用情况的报警电路.S为汽车启动开关,汽车启动时S闭合,R T为安全带使用情况检测传感器,驾驶员系好安全带时R T阻值变大.要求当驾驶员启动汽车但未系安全带时蜂鸣器报警.则在图中虚线框内应接入的元件是( )A.“非”门B.“或”门C.“与”门D.“与非”门C[系好安全带,电阻R T变大,未系好安全带,电阻R T变小,根据闭合电路的欧姆定律可知,未系好安全带时,与R T相连的输入端为高电势,同时启动汽车,蜂鸣器报警,满足这些条件的门电路是“与”门电路.]复合逻辑电路真值表的确定方法(1)如果A、B输入分别经过一个“非”电路,它们各自的输出Y1、Y2又组成一个“与”电路或“或”电路,最后输出Y,则Y的值直接取决于Y1、Y2.(2)判断复合逻辑电路的最终输出结果时,分析思路一般是“从前向后”,先分析第一个逻辑电路的输出结果,再判断第二个,依此类推.在车门报警电路中,两个按钮开关分别装在汽车的两扇门上,只要有开关处于断开状态,报警灯就发光.能实现此功能的电路是( )D[只要有开关处于断开状态,报警灯就发光属于“或”门电路,分析电路可知,只有D 项正确.]1.以下关于数字信号和模拟信号说法正确的是 ( )A.数字信号在大小上不连续,时间上连续,而模拟信号则相反B.数字信号在大小上连续,时间上不连续,而模拟信号则相反C.数字信号在大小和时间上均不连续,而模拟信号则相反D.数字信号在大小和时间上均连续,而模拟信号则相反C[根据数字信号和模拟信号的特点可知,数字信号在大小和时间上均不连续,模拟信号在大小和时间上均连续,故选项C正确.]2.(多选)如图所示是一个三输入端复合门电路,当C端输入“1”,输出端P输出“1”时,A、B端的输入分别可能是( )A.0、0 B.0、1C.1、0 D.1、1BCD[由于C、P均为“1”,而该电路为“与”门,则另一输入必为“1”,此输入为“或”门的输出,由此知A、B应为“0、1”、“1、0”或“1、1”,即选项B、C、D正确.] 3.下表是某逻辑电路的真值表,该电路是( )D[ “与”门电路的逻辑功能是两个输入端只要有一端是“0”,输出端就是“0”,真值表是:可见D。

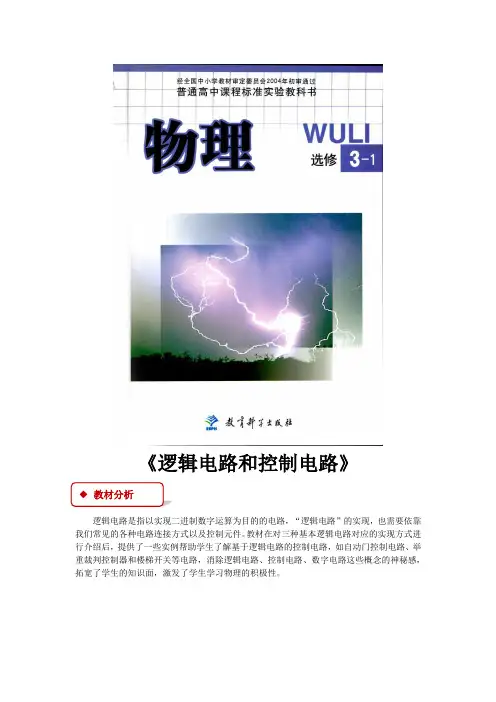

高中物理教科版选修(3-1)2.8 教学设计 《逻辑电路和控制电路》(教科版)

《逻辑电路和控制电路》逻辑电路是指以实现二进制数字运算为目的的电路,“逻辑电路”的实现,也需要依靠我们常见的各种电路连接方式以及控制元件。
教材在对三种基本逻辑电路对应的实现方式进行介绍后,提供了一些实例帮助学生了解基于逻辑电路的控制电路,如自动门控制电路、举重裁判控制器和楼梯开关等电路,消除逻辑电路、控制电路、数字电路这些概念的神秘感,拓宽了学生的知识面,激发了学生学习物理的积极性。
1. 知道“与”逻辑电路、“或”逻辑电路 和“非”逻辑电路 三种基本逻辑电路。
2.了解由基本逻辑电路可组成的一些控制电路。
3. 感悟电路知识应用蕴藏着无穷的潜力。
1.重点:三种逻辑电路的逻辑关系2.难点:逻辑电路的应用《逻辑电路和控制电路》多媒体课件、声光控感应灯、三种逻辑电路演示示教板、电压表等【课堂引入】问题:逻辑电路是计算机和自动化设备中的重要组成部分,它是如何运算和控制的呢?我们来学习第八节――逻辑电路和控制电路。
【课堂学习】学习活动一:认识常见的逻辑电路问题1:在计算机课程中我们经常遇见一些有关数字电路的概念,如模拟信号与数字信号、模拟电路与数字电路、二进制等,它们分别表示什么意义呢?1、 模拟信号与数字信号:自然界的物理量尽管各不相同,但就变化规律的特点来看可分为两类:一类是连续变化的量,如模拟语言的音频信号,称为模拟信号;另一类是不连续的量,例如自动生产线的产品计数器输出的信号,称为数字信号.数字信号在变化中只有两个对立状态:“有”或“没有”(如图所示)2、数字电路:用来传输数字信号,或对数字信号进行变换、放大或测量等工作的电路叫数字电路.3、进位制与二进制:我们日常生活和工作中最常用的计数进位制是十进制,每一位用0~9十个数码来表示,低位和相邻高位之间的关系是逢十进一;在数字电路中应用最广的是二进制,在二进制中,每一位仅有0和1两个可能的数码,低位和相邻高位之间的关系是逢二进一.注意 (1) 数字信号传输信息比利用模拟信号抗干扰能力强,现代电子技术中,往往把模拟信号先转换为不连续的数字信号(叫做“量化”或“离散化”),再进行放大、计数、译码等处理.模拟信号 数字信号(2) 数字信号通常用二进制“0”和“1”组合的数码表示,表现为电信号就是一连串脉冲和电平变化.例如产品计数器电子线路的输出端,每当1件产品通过时就输出1个脉冲――输出端的电势有短暂的突然升高;用二进制数表示时可以用“1”表示高电平,用“0”表示低电平,或者说用“1”表示有脉冲,用“0”表示无脉冲.所以说,数字电路只有“0”和“1”两种状态.4、真值表:将一个逻辑电路的各个输入端所有可能的取值,和输出端相应的取值,共同排在一张表上,叫真值表.因为真值表列举了所有可能的事件,所以给出真值表便能全面反映一个逻辑电路的功能.可见,真值表是研究逻辑电路的一种重要手段.问题2:最简单的逻辑电路有几种?它们的输入与输出关系如何?1、“与”逻辑电路如右图所示,两个开关A 、B 串联起来控制同一灯泡L ,显然,只有A “与” B 同时闭合时,灯L 才会亮.在这个事件中,A 、B 闭合是条件,灯L 亮是结果.象这样一个事件的几个条件都满足后,该事件才能发生,我们把这种关系叫做“与”逻辑关系.具有“与”逻辑关系的电路称为“与”逻辑电路。
2024-2025学年高中物理第二章直流电路8逻辑电路和控制电路教案教科版选修3-1

-对于课后练习题,我将检查学生的答案,指出错误的地方并给出正确答案,帮助学生纠正错误并加深对知识点的理解。
-对于设计简单逻辑电路的作业,我将检查学生的电路设计和验证过程,指出存在的问题并提供改进建议,帮助学生提高设计能力和实践操作技能。
-对于分析实际应用案例的作业,我将检查学生的分析过程和结论,指出存在的问题并提供改进建议,帮助学生提高分析问题和解决问题的能力。
-设计预习问题:围绕“逻辑电路和控制电路”课题,设计一系列具有启发性和探究性的问题,引导学生自主思考。
-监控预习进度:利用平台功能或学生反馈,监控学生的预习进度,确保预习效果。
学生活动:
-自主阅读预习资料:按照预习要求,自主阅读预习资料,理解逻辑电路和控制电路的基本概念。
-思考预习问题:针对预习问题,进行独立思考,记录自己的理解和疑问。
3.逻辑电路的功能:实现逻辑运算,如与、或、非、异或、同或等。
②控制电路的组成和作用
1.控制电路的定义:控制电路是一种电路系统,通过控制元件(如开关、继电器等)来控制电路的通断和状态。
2.控制电路的组成:控制元件、被控电路、反馈元件等。
3.控制电路的作用:实现对电路的自动控制,提高电路的稳定性和可靠性。
教学资源拓展
1.拓展资源
-书籍推荐:《数字逻辑与计算机设计基础》、《逻辑电路与计算机原理》等书籍,深入讲解逻辑电路和控制电路的原理和应用。
-视频资源:可在网络上搜索相关的教学视频,如“逻辑电路讲解”、“控制电路的应用”等,以便更直观地理解知识点。
-案例分析:寻找一些现实生活中的逻辑电路和控制电路的应用案例,如智能家居控制系统、工业自动化控制系统等,以提高学生的实际应用能力。
-分析实际应用案例:要求学生分析一个实际应用案例,如智能家居控制系统、工业自动化控制系统等,理解逻辑电路和控制电路在其中的作用。

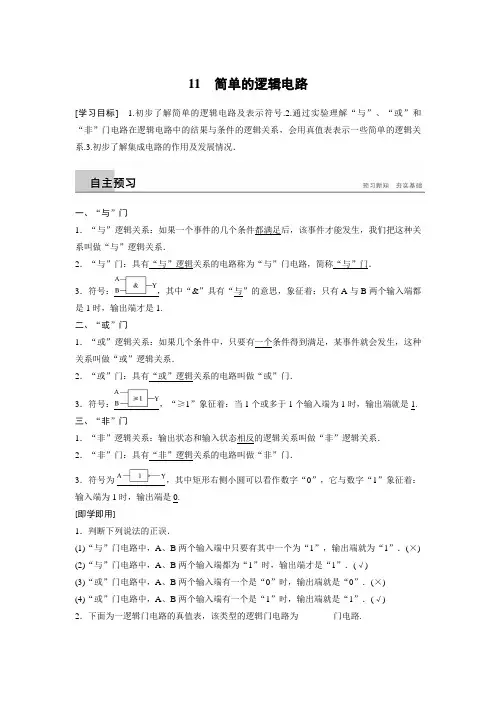

高中物理选修3-1导学案第二章 11 简单的逻辑电路

11简单的逻辑电路[学习目标] 1.初步了解简单的逻辑电路及表示符号.2.通过实验理解“与”、“或”和“非”门电路在逻辑电路中的结果与条件的逻辑关系,会用真值表表示一些简单的逻辑关系.3.初步了解集成电路的作用及发展情况.一、“与”门1.“与”逻辑关系:如果一个事件的几个条件都满足后,该事件才能发生,我们把这种关系叫做“与”逻辑关系.2.“与”门:具有“与”逻辑关系的电路称为“与”门电路,简称“与”门.3.符号:,其中“&”具有“与”的意思,象征着:只有A与B两个输入端都是1时,输出端才是1.二、“或”门1.“或”逻辑关系:如果几个条件中,只要有一个条件得到满足,某事件就会发生,这种关系叫做“或”逻辑关系.2.“或”门:具有“或”逻辑关系的电路叫做“或”门.3.符号:,“≥1”象征着:当1个或多于1个输入端为1时,输出端就是1.三、“非”门1.“非”逻辑关系:输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系.2.“非”门:具有“非”逻辑关系的电路叫做“非”门.3.符号为,其中矩形右侧小圆可以看作数字“0”,它与数字“1”象征着:输入端为1时,输出端是0.[即学即用]1.判断下列说法的正误.(1)“与”门电路中,A、B两个输入端中只要有其中一个为“1”,输出端就为“1”.(×)(2)“与”门电路中,A、B两个输入端都为“1”时,输出端才是“1”.(√)(3)“或”门电路中,A、B两个输入端有一个是“0”时,输出端就是“0”.(×)(4)“或”门电路中,A、B两个输入端有一个是“1”时,输出端就是“1”.(√)2.下面为一逻辑门电路的真值表,该类型的逻辑门电路为________门电路.输入M0 1输出N10答案“非”一、三种基本门电路1.“与”门电路[导学探究]如图1所示,两个开关A、B串联起来控制同一灯泡Y,显然,只有A“与”B 同时闭合时,灯泡Y才会亮.在这个事件中,“A闭合”、“B闭合”是条件,“灯泡Y 亮”是结果.那么:图1(1)事件的两个条件需满足几个,事件才能发生?(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).条件结果开关A 开关B 灯泡Y断断断通通断通通答案(1)两个条件都满足(2)熄熄熄亮[知识深化](1)“与”门是指一个事件的几个条件都满足时,事件才能发生,即“与”门的输入端都是“1”时,输出端才是“1”.(2)“与”门的真值表:输入输出A B Y00001010011 12.“或”门电路[导学探究]如图2所示,两个开关A、B并联,控制同一灯泡Y,在这个电路中,“A闭合”或“B闭合”时,灯泡Y亮.图2(1)条件A、条件B满足几个时,事件就能发生?(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).条件结果开关A 开关B 灯泡Y断断断通通断通通答案(1)至少满足两个条件的一个(2)熄亮亮亮[知识深化](1)“或”门是指一个事件的几个条件只要有一个满足,该事件就会发生.当输入端只要有一个或一个以上为“1”时,输出端就是“1”.(2)“或”门电路的真值表输入输出A B Y00001 110 111 13.“非”门电路[导学探究]如图3所示,当开关A接通时,灯泡Y被短路而不亮;当开关A断开时,灯泡Y是通路而被点亮.图3(1)条件A和事件Y之间的关系如何?(2)在下表中填写对应条件下事件的结果(灯泡Y是亮还是熄).条件结果开关A灯泡Y断通答案(1)条件A满足,事件Y不发生,二者总是相反关系(2)亮熄[知识深化](1)“非”门是指输出和输入总是相反,即输入端为“1”时,输出端为“0”;输入端为“0”时,输出端为“1”.(2)“非”门电路的真值表输入输出A Y0 110例1如图4所示,试判断这是一个什么逻辑门电路.A、B、C闭合时记“1”,断开时记“0”;P灯亮记“1”,不亮记“0”.试完成如下真值表.图4输入输出A B C P00000 101001 110010 111011 1答案“或”门如下表所示输入输出A B C P0000001 1010 1011 1100 1101 1110 1111 1例2监控系统控制电路如图5所示,开关S闭合时,系统白天和晚上都工作,开关S断开时,系统仅晚上工作.在电路中虚框处分别接入光敏电阻(受光照时阻值减小)和定值电阻,则电路中()图5A.C是“与”门,A是光敏电阻B.C是“与”门,B是光敏电阻C.C是“或”门,A是光敏电阻D.C是“或”门,B是光敏电阻答案 D解析开关S闭合后,C门的一个输入端是1,系统不管白天和晚上都工作,说明与另一端的逻辑值无关,这说明C门是“或”门.开关S断开时,C门的一个输入端是0,要让系统工作,另一个输入端必须是1,也就是高电压,所以B是光敏电阻,D正确.针对训练1如图6所示为三个基本逻辑电路的符号,A输入端全为“1”,B输入端全为“0”.以下判断正确的是()图6A.甲为“非”逻辑电路符号,输出为“1”B.乙为“或”逻辑电路符号,输出为“1”C.乙为“与”逻辑电路符号,输出为“0”D.丙为“与”逻辑电路符号,输出为“1”答案 B解析根据门电路的符号特点可知,甲为“非”逻辑电路符号,A输入端为“1”时,输出为“0”,A错;乙为“或”逻辑电路符号,A输入端为“1”,B输入端为“0”时,输出为“1”,B对,C错;丙为“与”逻辑电路符号,A输入端为“1”,B输入端为“0”时,输出为“0”,D错.二、复合门电路1.“与非”门一个“与”门电路和一个“非”门电路组合在一起,组成一个复合门电路,称为“与非”门,如图7所示.图7其真值表为输入输出A1B1Y200 101 110 11102.“或非”门一个“或”门电路和一个“非”门电路组合在一起,组成一个“或非”门,如图8所示.图8其真值表为输入输出A1B1Y200 1010100110例3在如图9所示的逻辑电路中,当A端输入电信号“1”、B端输入电信号“0”时,则在C和D端输出的电信号分别为()图9A.1和0 B.0和1 C.1和1 D.0和0答案 C解析B端电信号经过一个非门,变为“1”,从D端输出,故D端输出为“1”;B端的输出信号又作为输入信号与A端输入信号一起经过上面的与门,两者都是“1”,故C端输出为“1”.故选C.针对训练2在如图10所示的复合门电路中,A、B、C为门电路的输入端,现欲使Y输出“0”,如果C输入端为“0”,则A、B两端分别输入()图10A.00 B.0 1C.10 D.1 1答案 A解析当C端输入“0”,“非”门输出“1”,输出端Y输出“0”时,可知“或”门的输出端必须为“0”,则A、B端的输入分别为0,0,A正确.1.(逻辑电路)隧道里有一个警报器,在隧道的两端各有一个开关,在出现危险时要求不论接通哪一个开关都能使警报器报警,那么应设计的电路为()A.“与”门电路B.“或”门电路C.“非”门电路D.上述答案都有可能答案 B解析要求不论接通哪一个开关都能使警报器报警,这体现了“或”逻辑关系,故只有B 项正确.2.(逻辑电路)如图11所示为某一门电路符号及输入端A、B的电势随时间变化关系的图象,则下列选项中能正确反映该门电路输出端电势随时间变化关系的图象是()图11答案 A解析题图为“与”门电路,所以A、B输入端都是高电势时,输出端才为高电势,故A 正确.3.(逻辑电路)下列由基本门电路组成的电路中,能使蜂鸣器发出声音的是()答案 B4.(组合门电路)在集成电路中,经常用若干基本门电路组成复合门电路,如图12所示为两个基本门电路组合的逻辑电路,根据真值表,判断虚线框内门电路类型及真值表内x的值()图12A B Z00101010011xA.“与门”,1 B.“与门”,0C.“或门”,1 D.“或门”,0答案 D5.(组合门电路)下表是某逻辑电路的真值表,该电路是()输入输出00 101 110 1110答案 D解析根据该逻辑电路的真值表可以判断,该门电路是一个“与”门电路和一个“非”门电路的组合,选项D正确.6.(门电路的应用)如图13为监控汽车安全带使用情况的报警电路,S为汽车启动开关,汽车启动时S闭合.驾驶员未系安全带时开关S′闭合,系好安全带时S′断开.要求当驾驶员启动汽车但未系安全带时蜂鸣器报警.则在图中虚线框内应接入的元件是()图13A.“非”门B.“或”门C.“与”门D.“与非”门答案 C解析只有当驾驶员启动汽车且未系安全带时蜂鸣器才报警,体现了一种“与”的逻辑关系,故选C.7.(门电路的应用)电动机的自动控制电路如图14所示,其中R H为热敏电阻,R L为光敏电阻,当温度升高时,R H的阻值远小于R1;当光照射R L时,其阻值远小于R2.为使电动机在温度升高或受到光照时能自动启动,电路中的虚线框内应选__________门逻辑电路;若要提高光照时电动机启动的灵敏度,可以____________R2的阻值(填“增大”或“减小”).图14答案“或”增大解析为使电动机在温度升高或受到光照时能自动启动,即热敏电阻或光敏电阻的电阻值小时,输入为1,输出为1,所以是“或”门电路.因为若要提高光照时电动机启动的灵敏度,需要在光照较小即光敏电阻较大时输入为1,输出为1,所以要增大R2的阻值.。
8.逻辑电路和控制电路-教科版选修3-1教案

8. 逻辑电路和控制电路-教科版选修3-1教案1. 教学目标通过本节课的学习,学生应该达到以下目标:1.了解逻辑电路和控制电路的概念、组成和分类;2.熟悉逻辑门的逻辑函数和符号;3.掌握逻辑门的常见应用;4.理解同步电路和异步电路的基本原理;5.能够使用逻辑门和时序电路设计并实现简单的数字系统。
2. 教学内容1.逻辑电路的基础概念1.逻辑电路的定义;2.逻辑电路的分类;3.逻辑门的概念和功能;4.逻辑门的逻辑函数和符号;5.逻辑门的真值表和特性方程;6.逻辑门的组合和级联。
2.逻辑电路的应用1.逻辑电路的常见应用;2.逻辑门的组合电路和时序电路的设计原理。
3.控制电路的基础概念1.控制电路的定义;2.同步电路和异步电路的基本概念;3.控制电路的分类。
4.控制电路的应用1.控制电路的常见应用;2.时序电路的设计原理和应用。
3. 教学重点和难点•教学重点:逻辑电路和控制电路的基础概念、逻辑门的逻辑函数和符号,以及逻辑电路和控制电路的常见应用。
•教学难点:同步电路和异步电路的基本原理,以及时序电路的设计原理。
4. 教学方法本节课采用讲授与实践相结合的教学方法。
在讲解各个概念和理论知识的同时,通过实验和示例演示,加深学生对逻辑电路和控制电路的理解和掌握。
5. 教学资源1.逻辑电路和控制电路的教材和辅助教材;2.逻辑门和时序电路的模拟实验电路板。
6. 教学评估本节课的教学评估主要包括以下内容:1.学生在学习过程中的反馈;2.实验和作业的成绩;3.期中和期末考试的成绩。
7. 参考文献1.冯敬业. 《数字电路与逻辑设计》. 清华大学出版社, 2009.2.酆建华, 吴侃. 《计算机组成原理》. 中国铁道出版社, 2013.3.杨伟民, 王勇. 《数字电路与逻辑设计教程》. 机械工业出版社, 2008.。
高中物理 第二章 直流电路 8 逻辑电路和控制电路教案 教科版选修3-1-教科版高中选修3-1物理教

逻辑电路和控制电路1.“与”门(1)逻辑关系:如果有一个事件的几个条件都满足后该事件才能发生,我们把这种关系叫做“与”逻辑关系,具有“与”逻辑关系的电路称为“与”门电路,简称“与”门.(2)符号:,其中“&”表示“与”的意思,象征只有A、B两个输入端都有信号输入时,输出端Y才有信号输出.(3)真值表:输入结果A B Y00001010011 12.“或”门(1)逻辑关系:若几个条件中只要有一个条件得到满足某事件就会发生,这种关系叫做“或”逻辑关系,具有“或”逻辑关系的电路称为“或”门电路,简称“或”门.(2)符号:,其中的“≥1”表示“或”的意思,象征A、B两个输入端任一个有信号或都有信号输入时,输出端Y就有信号输出.(3)真值表:输入结果A B Y00001 110 111 13.“非”门(1)逻辑关系:输出状态和输入状态相反的逻辑关系,叫做“非”关系,具有“非”逻辑关系的电路被称为“非”门电路,简称“非”门.(2)符号:,其中矩形后边的小圆圈表示“0”,它与数字1象征着相反的意思,当输入端A有信号时,输出端Y无信号输出.(3)真值表:输入结果A Y0 110为了方便及节约用电,宿舍楼楼道里安装有声光控灯,这种灯在有光或没有声音时,不亮,而在无光又有声音时,灯就会自动点亮,这里面有什么逻辑关系呢?提示:这里面有“与”逻辑关系,即两个条件同时满足时灯才亮.考点一 三种门电路的类比理解门电路种类类比电路图逻辑关系“与”门两个电键都闭合是灯亮的充分必要条件,逻辑关系可示意为⎭⎪⎬⎪⎫A B ⇒Y “或”门两个电键都闭合是灯亮的充分非必要条件,逻辑关系可示意为“非”门逻辑关系表示为A ⇒-C ,C 表示结果成立,-C 表示结果不成立1上述都是以电键闭合作为满足条件,灯亮作为结果成立进行类比的., 2条件成立或结果成立对应逻辑门电路中的“1”,相反时对应“0”,“1”“0”是逻辑关系中的两种取值,不表示具体数字.【例1】 如图所示,试判断这是一个什么逻辑门电路,A 、B 、C 闭合时记为“1”,断开时记为“0”,Y 灯亮记为“1”,灯不亮记为“0”,试完成真值表:本题考查了“与”门逻辑关系的真值表,抓住“与”门的特点及数值“1”“0”代表的意义是正确填写真值表的关键.【答案】见解析【解析】由题图可知,开关A、B、C必须都合上灯才亮,所以这是一个“与”门电路,其真值表如下:输入输出A B C Y0000001001000110100010101100111 1总结提能逻辑电路的分析应注意:(1)熟记“与”“或”“非”三种门电路的逻辑关系;(2)准确分析条件与结果之间的逻辑关系;(3)根据门电路的特点正确填写真值表.逻辑电路图(如图所示)及其真值表,此逻辑电路为“或”门电路,在真值表中X处的逻辑值为1.输入输出A B Y0 0 00 1 11 0 X1 1 1解析:根据逻辑电路图可判断此电路为“或”门电路,根据“或”门电路逻辑关系特点Y=A+B,得1+0=X,X=1.考点二复合门电路1.“与非”门一个“与”门电路和一个“非”门电路组合在一起,组成一个复合门电路,称为“与非”门,如图所示.其真值表为2.“或非”门一个“或”门电路和一个“非”门电路组合在一起,组成一个“或非”门,如图所示.其真值表为, 1处理复合门电路时要明确此电路由哪几种简单的门电路构成.2根据基本的门电路的特点,明确复合门电路输入和输出的关系.【例2】如图所示,用1表示有信号输入,用0表示无信号输入,用1表示有信号输出,用0表示无信号输出,则当A、B、C的输入分别为0、1、0时,在输出端Y的结果是( )A.0 B.1C.0或1 D.无法确定解答本题时可按以下思路分析:【答案】 B【解析】A、B输入分别为0、1,由“或”门逻辑关系知“或”门将输出1,C输入0,由“非”门的逻辑关系知,“非”门将输出1,“与”门的两个输入都为1,由“与”门的逻辑关系知,“与”门将输出1,即Y为1,B正确,A、C、D错误.总结提能对复合门问题的分析需注意以下两点:一是按门的顺序分析,二是输入条件考虑全面,避免出现遗漏,尤其是在填写真值表时,更应注意.在如图所示的逻辑电路中,当A端输入电信号“1”、B端输入电信号“0”时,则在C 和D端输出的电信号分别为( C )A.1和0 B.0和1C.1和1 D.0和0解析:首先从“非”门电路入手,当B端输入电信号“0”时,D端输出电信号为“1”,所以“与”门电路的两输入均为“1”,因此C端输出电信号为“1”,因此C项正确.考点三逻辑电路的应用逻辑电路在实际中有着广泛的应用,有些试题往往要求通过设计一些简单的门电路完成相关的逻辑功能,要对门电路的种类进行准确的选取,这就要求:1.准确地对一些实例分析条件与结果之间的逻辑关系.2.熟记“与”“或”“非”三种门电路的逻辑关系意义.3.理解条件与结果之间的关系.门电路的问题分析中,门电路往往要和一些常用的电学元件(如电阻、电键、热敏电阻、光敏电阻、二极管等)一起构成电路,通过电路中某一部分的变化(电键的通断、电阻的变化等)实现门电路输入端的电压变化,即电势的高低变化,从而通过门电路的输出端达到控制电路的目的,因此在分析这类问题时,除熟练掌握各种门电路的作用外,还要熟练地掌握电路的动态变化规律的分析,准确判断出电路中,尤其是门电路部分的电势高低的变化,从而达到正确解决问题的目的.【例3】火警自动报警器用“非”门、电位器、热敏电阻、蜂鸣器和电池等按图连接,调节电位器使蜂鸣器正好不报警,然后用火焰靠近热敏电阻,蜂鸣器就会发出报警信号.在不报警时,P为低电位记“0”,报警时,P为高电位记“1”.试问:(1)报警时,A点电位为高电位“1”还是低电位“0”?(2)当用火焰靠近热敏电阻时,热敏电阻的阻值是增大还是减小?结合逻辑电路的真值表加以分析和判断【答案】(1)A是低电位(2)减小【解析】(1)报警时,P点为高电位“1”,由于此电路运用了“非”门电路,输出端P为高电位时,输入端A点,一定是低电位“0”.(2)下图可等效为电路图.当火焰靠近热敏电阻时,蜂鸣器报警,说明此时,P点为高电位,A点为低电位,也就是说热敏电阻两端的电压减小,由电路图可知,热敏电阻的阻值减小.总结提能要判断是何种电路,应先根据条件写出真值表,再根据真值表判断是何种门电路.所以五种门电路的真值表要记清.如图所示是一个应用某逻辑电路制作的简单车门报警的电路图.图中的两个按钮开关S1、S2分别装在汽车的两道门上.只要其中任何一个开关处于开路状态,发光二极管(报警灯)就发光.请你根据报警装置的要求,列表分析开关状态与发光二极管的发光状态,并指出是何种门电路,在图中画出这种门电路的符号.答案:见解析解析:开关闭合及二极管不发光状态为“0”,开关断开及二极管发光状态为“1”.则开关状态及发光二极管发光状态对应如下表,是“或”门电路.虚线框内门电路的符号如图所示.1.逻辑电路的信号有两种状态:一是高电位状态,用“1”表示;另一种是低电位状态,用“0”表示.关于这里的“1”和“0”下列说法中正确的是( C )A.“1”表示电压为1 V,“0”表示电压为0 VB.“1”表示电压为大于或等于1 V,“0”表示电压一定为0 VC.“1”和“0”是逻辑关系的两种可能的取值,不表示具体的数字D.“1”表示该点与电源正极相连,“0”表示该点与电源负极相连解析:逻辑电路中的“1”和“0”表示电路的两种状态,不表示具体数字,故选项C正确.2.关于下列门电路的符号,下列说法中正确的是( C )A.①为“非”门、②为“与”门、③为“或”门B.①为“与”门、②为“或”门、③为“非”门C.①为“非”门、②为“或”门、③为“与”门D.①为“或”门、②为“与”门、③为“非”门3.(多选)在基本逻辑电路中,何种逻辑门当所有输入均为0时,输出不是1( AB ) A.“与”门电路 B.“或”门电路C.“非”门电路D.都不可能解析:根据“与”门电路和“或”门电路的真值表,可知A、B两选项正确,C、D两选项不正确.4.楼梯过道中的电灯往往采用如图所示的电路控制.设高电压为“1”,低电压为“0”,试讨论灯泡L的亮暗情况,列出真值表.输入输出A B Y答案:见解析解析:设高电压为“1”,低电压为“0”,由题图可知A接低,B接低,灯不亮;A接低,B接高,灯亮;A接高,B接低,灯亮;A接高,B接高,灯不亮,列出真值表如下:输入输出5.试完成下列“与”门真值表.解析:为“1”,输入条件为“1”、“0”时,输出为“0”.。
