金属氧化物避雷器试验
金属氧化物避雷器的特点和试验方法

金属氧化物避雷器的特点和试验方法金属氧化物避雷器(Metal Oxide Surge Arrester,简称MOA)是一种用于保护电力设备和设施免受雷电冲击的重要设备。
它具有以下特点:1. 高电压击穿能力:金属氧化物避雷器可以快速响应及吸收来自雷击的冲击电流,并将其分散到大地,从而防止过压损坏电力设备。
其击穿电压一般在几千伏至上百千伏。
2. 高紧接闪络电压:金属氧化物避雷器具有高紧接闪络电压特点,即使在雷暴天气下也能有效降低潜在的雷电传入系统的概率。
3. 快速响应速度:金属氧化物避雷器能够在微秒时间内响应并分散雷击过电压,以保护电力设备。
这对于对设备损坏的保护至关重要。
4. 长寿命:金属氧化物避雷器具有优异的耐老化性能和稳定的工作性能,可以保持长时间的稳定运行,减少维护和更换的频率。
金属氧化物避雷器的试验方法如下:1. 预处理试验:在进行实际试验之前,需要对金属氧化物避雷器进行预处理试验,以确保其功能正常。
预处理试验包括绝缘电阻测量、绝缘泄漏电流试验、感应泄漏电流试验、击穿电压试验等。
2. 高电压试验:高电压试验是对金属氧化物避雷器在额定电压下进行的试验。
其目的是验证避雷器能够正常工作和承受额定电压的能力。
高电压试验一般包括5分钟的持续试验和1分钟的间歇试验。
3. 防爆性能试验:防爆性能试验是对金属氧化物避雷器在外部短路故障情况下的试验。
通过该试验,可以判断避雷器在外部短路时是否能够及时切断故障电流,保护设备不受损害。
4. 失效模式试验:失效模式试验是对金属氧化物避雷器在过压冲击下的试验。
通过该试验,可以判断避雷器在实际运行中是否能够快速响应和吸收过压,保护设备不受损害。
综上所述,金属氧化物避雷器具有高电压击穿能力、高紧接闪络电压、快速响应速度和长寿命等特点。
在试验方法中,预处理试验、高电压试验、防爆性能试验和失效模式试验是常见的试验项目。
这些试验能够确保金属氧化物避雷器能够正常工作,并保护电力设备免受雷击冲击。
金属氧化物避雷器交接试验报告

C相
动作情况
底数
7.工频放电电压
相别
A相对地
B相对地
C相对地
持续运行电压(kV)
工频放电电压(kV)
试验环境
环境温度: °C,湿度: %
试验设备
试验仪器及仪表名称、规格、编号
试验人员
试验日期
年 月 日
8. 试验结论
结 论
审核人员
审核日期
年 月 日
绝缘电阻(MΩ)
参考电压UmA(kV)
0.75UmA下泄露电流(μA)
出厂值(kV)
测量值(kV)
差值(%)
A上
A中
A下
底座
B上
B中
B下
底座
C上
C中
C下
底座
试验环境
环境温度: °C,湿度: %
试验设备
试验仪器及仪表名称、规格、编号
试验人员
试验日期
年 月 日
6.放电记数器动作情况及监视电流表指示
相别
A相
金属氧化物避雷器交接试验报告
设备名称
1.断路器参数
பைடு நூலகம்型号
额定电压(kV)
出厂日期
制造厂家
持续运行电压
工频参考电压
相别
A相
B相
C相
编号
2.试验依据
3.无间隙金属氧化物避雷器的工频参考电压
相别
A相
B相
C相
上节(kV)
中节(kV)
下节(kV)
试验环境
环境温度: °C,湿度: %
试验设备
试验仪器及仪表名称、规格、编号
试验人员
试验日期
年 月 日
4.金属氧化物避雷器持续运行电压下的持续电流

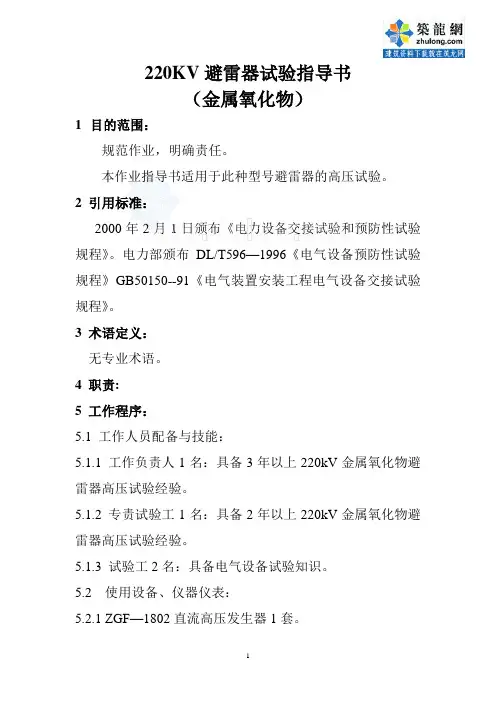

220KV避雷器试验指导书

220KV避雷器试验指导书(金属氧化物)1目的范围:规范作业,明确责任。
本作业指导书适用于此种型号避雷器的高压试验。
2 引用标准:2000年2月1日颁布《电力设备交接试验和预防性试验规程》。
电力部颁布DL/T596—1996《电气设备预防性试验规程》GB50150--91《电气装置安装工程电气设备交接试验规程》。
3 术语定义:无专业术语。
4 职责:5 工作程序:5.1 工作人员配备与技能:5.1.1 工作负责人1名:具备3年以上220kV金属氧化物避雷器高压试验经验。
5.1.2 专责试验工1名:具备2年以上220kV金属氧化物避雷器高压试验经验。
5.1.3 试验工2名:具备电气设备试验知识。
5.2 使用设备、仪器仪表:5.2.1 ZGF—1802直流高压发生器1套。
5.2.2 JDC—1兆欧表1套。
5.2.3 温度计1只。
5.2.4 绝缘杆2根。
5.2.5 电源盘1个、刀闸盒。
5.2.6 遮栏一套。
5.2.7 绝缘绳一卷。
5.2.8 地线若干。
5.2.9 计算机一台。
5.2.10 电容器。
5.3 消耗性材料:5.3.1 砂纸一张。
5.3.2 1.5伏5号电池16节。
5.4 工作流程:工作前准备安全组织技术措施绝缘电阻底座绝缘电阻直流1mA电压V1Ma及0.75V1MA下的泄露电流放电计数器动作检查运行电压下的交流泄露电流5.5 工作项目及工作要求:5.5.1 工作前准备:5.5.1.1 工作前由工作负责人组织学习试验规程和本指导书。
5.5.1.2工作负责人及成员查看历史试验报告。
5.5.2 安全组织技术措施:5.5.2.1 被试验具备试验条件后由变配电通知高压班试验,全部试验由高压班负责,变配电配合。
5.5.2.2 试验所需试验人员不少于4人。
5.5.2.3 进入工作现场时,试验负责人必须交代试验现场安全注意事项,在现场试验准备工作完成后,对所有参试人员必须有明确的责任分工。
5.5.2.4 各参试人员必须按其分工认真履行自己的职责,不得从事其它的工作。

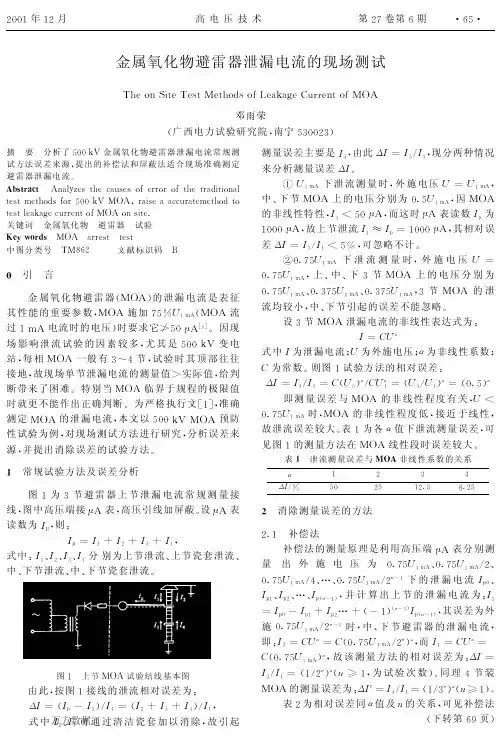

金属氧化物避雷器泄漏电流的现场测试

高 电 压 技 术
第; 场测试
! " #$ %& ’ ( #! # ) ( *# ( " $ + )$ , # . / . 0 #1 2 3 3 # % ( $ , *45 邓雨荣 广西电力试验研究院 7 南宁 8 6 9 : : ; 9 <
接 近 于 线 性7 : l V 8 XYJ5 时 7 *45 的 非 线 性 程 度 低 7 故泄流误差较大 > 表 Y为各 r 值下泄流测量误差 7 可 见图 Y的测量方法在 *45 线性段时误差较大 >
表 a 泄流测量误差与 tu ? 非线性系数的关系
r j W h b Y 8 : ; ; 8 9 Y ; l 8 _ S l ; 8
x iY 施 : 时7 中g 下 节 避 雷 器 的 泄 漏 电 流7 l V 8 XYJ5j ; r x r 即d 而b b X eq 6 : l V 8 XYJ5j ; <7 Xr e 9e q Ye q r 故 该 测 量 方 法 的 相 对 误 差 为d q 6 : l V 8 XYJ5< 7 h be x r 为 试 验 次 数 同 理 节 b j b Y j ;<6 xy Y 7 < > _ 装 9 Ye 6
U 引
言
金 属氧化物避雷器6 的泄漏电流是表征 *45< 其 性能的 重要参数 7 8 WXYJ56 *45 施加 V *45 流 \ Y ] 过 YJ5 电流时的电压 < 时要求它 Z8 :[ 5 > 因现 场 影 响 泄 流 试 验 的 因 素 较 多7 尤其是 8 : :/ =变电 站7 每 相 *45 一 般 有 9 试验时其顶部往往 ^ _节 7 接地 7 故现场单节泄漏电流的测量值 ‘ 实际值 7 给判 断带来了困难 > 特别当 *45 临界于规程的极限值 时就更不能作出正确判断 > 为严格执行文 \ 准确 Y ] 7 测定 *45 的泄漏电流 7 本文以 8 : :/ = *45 预 防 性试验为例 7 对现场测试方法进行研究 7 分析误差来 源7 并提出消除误差的试验方法 > a 常规试验方法及误差分析 图 Y为 9节 避 雷 器 上 节 泄 漏 电 流 常 规 测 量 接 线7 图中高压端接 [ 高压引线加屏蔽 > 设[ 5表7 5表 读数为 b 则d 7 c b 7 ce b Yf b ;f b 9f b _ 式中 d 上节瓷套泄流 g b g b g b g b Y ; 9 _ 分 别为上节泄流 g 中g 下节泄流 g 中g 下节瓷套泄流 >
金属氧化物避雷器的特点和试验方法

金属氧化物避雷器的特点和试验方法金属氧化物避雷器(Metal Oxide Surge Arrester, MOA)是一种常用的电力设备,用于保护电力系统中的设备免受过电压影响。
其主要特点是高阻抗、快速响应和大放电能力。
MOA通过将金属氧化物(通常是锌氧化物)作为主要材料,可以有效地将过电压引流到地线上,保护系统设备不受损坏。
金属氧化物避雷器的特点如下:1. 高阻抗:MOA具有高阻抗特性,可以在正常工作状态下提供高电阻,保护系统设备免受过电压的影响。
2. 快速响应:MOA的响应速度非常快,可以在数微秒内将过电压引流到地线上,避免电压过高对设备造成损坏。
3. 大放电能力:MOA能够承受大电流的放电,保护系统设备不受过电压的破坏。
4. 长寿命:MOA的金属氧化物材料具有优良的耐热和耐老化性能,能够长时间稳定运行。
5. 防止电弧延续:MOA在放电时能够迅速熔断电路,防止电弧的延续,保护设备免受二次损坏。
经过一段时间的使用后,金属氧化物避雷器需要进行试验以确保其正常运行。
下面是金属氧化物避雷器试验的一般步骤:1. 外观检查:检查避雷器外观是否完好,无明显变形、损伤或渗漏现象。
2. 影视放电测量:通过对避雷器施加电压,观察避雷器放电情况,并使用特定设备记录放电的电压波形。
3. 泄放电流测量:通过将避雷器连接到电流表,测量其泄放电流。
泄放电流应在合理范围内,不能过高或过低。
4. 承受重复高电压试验:通过对避雷器施加高电压,观察避雷器是否能够正常承受重复高电压。
5. 动态放电电压测量:通过对避雷器施加动态电压,观察避雷器放电情况,并使用特定设备记录放电的电压波形。
6. 热试验:将避雷器加热并观察其性能和耐久性。
7. 复合波击穿电压试验:通过对避雷器施加复合波电压,观察避雷器是否能够正常工作。
以上试验方法仅供参考,具体的试验方法和标准需参考国家和行业标准。
在进行试验时,需要使用专用的设备和仪器,并由专业人员进行操作。

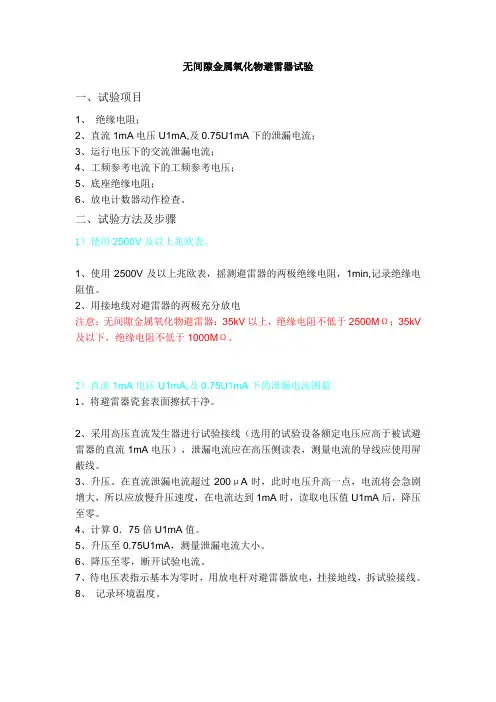

无间隙金属氧化物避雷器试验

无间隙金属氧化物避雷器试验一、试验项目1、绝缘电阻;2、直流1mA电压U1mA,及0.75U1mA下的泄漏电流;3、运行电压下的交流泄漏电流;4、工频参考电流下的工频参考电压;5、底座绝缘电阻;6、放电计数器动作检查。
二、试验方法及步骤1)使用2500V及以上兆欧表。
1、使用2500V及以上兆欧表,摇测避雷器的两极绝缘电阻,1min,记录绝缘电阻值。
2、用接地线对避雷器的两极充分放电注意;无间隙金属氧化物避雷器:35kV以上,绝缘电阻不低于2500MΩ;35kV 及以下,绝缘电阻不低于1000MΩ。
2)直流1mA电压U1mA,及0.75U1mA下的泄漏电流测量1、将避雷器瓷套表面擦拭干净。
2、采用高压直流发生器进行试验接线(选用的试验设备额定电压应高于被试避雷器的直流1mA电压),泄漏电流应在高压侧读表,测量电流的导线应使用屏蔽线。
3、升压。
在直流泄漏电流超过200μA时,此时电压升高一点,电流将会急剧增大,所以应放慢升压速度,在电流达到1mA时,读取电压值U1mA后,降压至零。
4、计算0.75倍U1mA值。
5、升压至0.75U1mA,测量泄漏电流大小。
6、降压至零,断开试验电流。
7、待电压表指示基本为零时,用放电杆对避雷器放电,挂接地线,拆试验接线。
8、记录环境温度。
判断方法;避雷器直流1mA电压的数值不应该低于GB11032中的规定数值,且U1mA实测值与初始值或制造厂规定值比较变化不应超过土5%,0.75 U1mA 下的泄漏电流不得大于50μA,且与初始值相比较不应有明显变化。
如试验数据虽未超过标准要求,但是与初始数据出现比较明显变化时应加强分析,并且在确认数据无误的情况下加强监视,如增加带电测试的次数等。
注意事项1、由于无间隙金属氧化物避雷器表面的泄漏原因,在试验时应尽可能地将避雷器瓷套表面擦拭干净。
如果仍然试验直流1mA电压不合格,应在避雷器瓷套表面装一个屏蔽环,让表面泄漏电流不通过测量仪器,而直接流入地中。
35kv金属氧化物避雷器试验标准

35kv金属氧化物避雷器试验标准35kV金属氧化物避雷器试验标准是指对35kV电力系统中使用的金属氧化物避雷器进行试验的一套规范。
金属氧化物避雷器是用于保护电力设备、线路免受雷电冲击的重要设备,通过对其进行试验可以验证其质量和性能的可靠性,确保其能够正常工作并保护电力系统的安全运行。
以下是35kV金属氧化物避雷器试验标准的详细内容:1.试验目的:明确35kV金属氧化物避雷器试验的目的,即验证其绝缘性能、耐电压能力、动击特性等方面的指标,确保其符合相关标准和技术要求。
2.试验对象:确定参加试验的35kV金属氧化物避雷器的型号、规格、技术要求等信息。
3.试验条件:规定试验的环境条件,包括温度、湿度、气压等。
4.试验设备:列举试验所需的设备、仪器和测量工具,如高压发生器、耐压试验装置、冲击试验装置等。
5.试验方法:(1)绝缘性能试验:对试验样品的绝缘电阻、介质损耗因数等进行测量,评估其绝缘性能是否合格。
(2)耐电压试验:按照规定的试验电压对试验样品进行耐压测试,评估其耐压能力是否合格。
(3)动击试验:利用冲击试验装置对试验样品进行冲击试验,观察其外观是否受损、内部结构是否完好,并检查其保护功能是否正常。
(4)其他试验:根据需要,还可进行其他试验,如避雷器跌落试验、低温试验等。
6.试验结果评定:对试验数据进行分析、计算和记录,评定试验结果是否合格。
7.试验报告:撰写试验报告,记录试验过程、试验结果、评定结论等内容,并附上试验数据和结果图表。
8.试验的安全注意事项:强调试验过程中的安全注意事项,确保试验人员和设备的安全。
通过以上的试验标准,可以全面评估35kV金属氧化物避雷器的性能和可靠性,为电力系统的安全运行提供保障。
同时,也为相关行业制定金属氧化物避雷器的质量标准和使用规范提供了参考。
本标准的执行将有利于提高金属氧化物避雷器的质量水平,推动电力系统的安全稳定运行。
金属氧化物避雷器的特点和试验方法

金属氧化物避雷器的特点和试验方法一、概述金属氧化物避雷器(Metal Oxide Surge Arrester,简称MOSA)是一种应用于交流电力系统中的高压避雷器。
它具有高容量、高分断能力、效能稳定等优点,成为近年来最常用的一种避雷器。
本文将主要介绍金属氧化物避雷器的特点和试验方法。
二、MOSA的特点1.电气特性好金属氧化物避雷器在正常工作状态下,具有高电阻值和小电容值的特点,从而不对电力系统带来负载。
2.温度响应小MOSA的电气特性与温度无关,不会因环境温度变化而发生变化,能保持长久的稳定性。
3.防雷性能好MOSA具有很好的防雷性能,能迅速响应电力系统中的超压和过电流,有效控制电压瞬变波,保证电力系统的安全运行。
4.寿命长金属氧化物避雷器具有较长的使用寿命,约为20年,且使用寿命并不受器件充电延迟的影响。
5.安装方便MOSA采用直接安装、插装、侧侧安装等方式,操作简便,方便节省空间和维护成本。
三、MOSA的试验方法1.静态压力测试静态压力测试即为在负责的电流和重量下对MOSA的耐压性进行测试。
2.静态电容测试静态电容测试即为对MOSA的电容性能进行测试,测试其所能容纳外部电容的大小。
3.能量放电测试能量放电测试即为在预设的时间和电流下对MOSA内部的放电能力进行测试。
4.循环放电测试循环放电测试即为不断对MOSA进行放电测试,以检查其长期使用后的稳定性能。
5.耐受电能测试耐受电能测试即为在预设电流下,让MOSA所承受的放电电能达到一定程度时进行测试,以检测其是否损坏或失效。
四、总结金属氧化物避雷器具有良好的电气特性、防雷性能、寿命长和安装方便等优点,在电力系统中具有重要的应用价值。
对于MOSA的试验方法,需要进行一系列的测试,如静态压力测试、静态电容测试、能量放电测试、循环放电测试和耐受电能测试,以保证其长时间稳定的应用效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
但人们常有这样的错觉,MOA经预防性试验合格, 便认为其保护特性和工作可靠性也合格,一旦发 生被保护设备不能可靠地保护或运行中爆炸则是 不可理解的,或有这样的误区—企图在预防性试 验中判断出MOA的保护特性(如冲击电压下的残 压)和工作可靠性(如运行寿命)。事实上,若 制造厂出厂的MOA,如残压试验和动作负载试验 不合格,在预防性试验项目中是判断不出来的, 除非MOA解体进行型式试验。
金属氧化物避雷器试验
避雷器简介
金属氧化物避雷器是从阀式避雷器发展而 来的,是现代性能最佳的避雷器。避雷器作为 电力系统中的重要电力设备之一,是一种过电 压保护装置,它的作用是当电网电压升高达到 避雷器规定的动作电压时,避雷器动作,释放 过电压负荷,将电网电压升高的幅值限制在一 定水平之下,从而保护设备绝缘不受损坏,保 证电力设备安全运行。避雷器除了限制雷电过 电压外,还能限制一部分操作过电压。
试验中应注意的问题: ⑴ 试验必须与地绝缘,为防止表面泄漏电流的影 响,应将瓷套表面擦净或加屏蔽措施,若用屏 蔽线,则屏蔽线要封口; ⑵ 直流电压发生器应单独接地; ⑶ 试品底部与匝绝缘应保持干燥; ⑷ 现场测量应注意场地屏蔽。
试验分析:
⑴ 试验中如U1mA电压比工厂所提供的数据偏差 较大,与铭牌不符时,应与厂家联系。 ⑵ 通常在70%U1mA下的电流值偏大或电压加不 70%U1mA 上去,则有可能严重受潮;电流大于50µA,则 有可能有受潮情况。 避雷器投运后,随着运行时间的增加,电 流有一定增加,但电流不能超过50µA。
⑹ MOA的荷电率。荷电率表达式为: 荷电率=正常施加的电压幅值/ U1mA×100% 早期荷电率取40%~70%,随着制造技术的改进,现在一般为 80%。提高荷电率,能减少电阻片串联片数,降低残压;但荷电 率高了,会加速阀片老化,使用寿命缩短,还可能引起事故。 ⑺ MOA的温度特性。MOA运行在小电流区域,呈负的温度特性;电 流超过100mA,温度的变化影响变小;电流超过100A,又呈现正 的温度特性。
⑵ 放电计数器动作试验
在对避雷器放电计数器进行试验前,应先检查 计数器内部有无水汽、水珠,元件有无锈蚀, 密封橡皮垫圈的安装有无开胶等情况,发现缺 陷应予以处理或更换。 为了检查放电计数器动作是否正常,现场我们 常采用专用的试验仪器进行测试。
5、避雷器的带电测试
MOA目前广泛采用一体化设计,即制造 厂在计数器前边串一只全电流毫安表,在运行 电压下测量全电流值,根据此电流值大小,判 断MOA运行状况。平时运行人员巡视检查时, 根据全电流的指示值大小和三相对比,就可以 方便的判断设备是否有缺陷。
3、运行电压下交流泄漏电流的测量
目前我们使用的测量仪器是与日本LCD-4型阻 性电流测量仪原理大致相似,都是利用外加容 性电流将流过阀片的IX的容性电流(无功分量) 补偿掉,而只保留阻性分量。 《规程》规定:当泄漏电流有功分量增加到2 倍初始值时,应停电进行检查。
现场测量应注意的问题:
⑴ 注意正确选择参考电压的相位; ⑵ 现场试验测量回路应一点可靠接地,接地点的 不稳定也将影响测量结果; ⑶ 220kV及以上电压等级避雷器在现场带点测量 时应注意其相间干扰。
目前我省电网中运行的多为金属氧 化物避雷器,它在应用上分为交流和直 流,在结构上分为有间隙和无间隙的。 在这里主要介绍交流无间隙金属氧化物 避雷器。由于现在使用的多为氧化锌阀 片,故又称为氧化锌避雷器(以下称 MOA)。
1、氧化锌避雷器的结构
2、氧化锌避雷器的特性参数
现场应用的有关主要参数有: ⑴ MOA的额定电压Ur。由动作负载试验确定的避雷器上下两端子间 允许的最大工频电压有效值,避雷器在该电压下应能正常工作。 ⑵ MOA的持续运行电压Uc。指允许持续加在避雷器两端子间的工频 电压有效值,一般小于避雷器的额定电压。 ⑶ MOA的持续电流。指在持续运行电压下,流过避雷器的电流,它 包含阻性分量和容性分量。 ⑷ MOA的伏安特性。 ⑸ MOA的起始动作电压。在伏安特性的低电压区段是MOA 的小电流 区域;在接近拐点b处,有电流为毫安级的残压值UNmA,一般取 N=1,即1mA直流电流通过电阻元件时,在其两端所测得的直流电 压值。
试验方法:
① 将高压直流发生器选择合适位置摆放 并接线 ② 不拆高压引线测量方法:1)上节测 量接线:断开避雷器与计数器的接线, 将避雷器下部串接微安表后接地。将 高压引线串入微安表后接至上节避雷 器的下端,用高压读表法进行测量, 低压表读数作参考。2)中节的测量 接线:保持高压接线不变。将避雷器 中节下端通过串接微安表后接地,以 低压微安表读数为准,高压表作参考。 3)下节避雷器测量接线:将高压引 线换至下节避雷器的上端,下端串入 微安表后接地,以低压微安表读数为 准,高压表作参考。
⑻ MOA的老化特性。MOA的老化是一个值得重视的问题, 除了阀片本身的老化外,还有如内部构件的耐压耐热 性能的老化、密封部件的老化等,都会影响其本身使 用寿命。 由于MOA不带间隙,所以MOA一接入电网就有电 流通过,使元件自身发热。工作电压愈高电流愈大, 发热量愈大,由于MOA阀片在小电流范围内有负的温 度特性,所以温度升高,使泄漏电流增加,再加上操 作、雷电、暂时过电压等冲击能量和表面污秽,这些 累积效应将导致MOA热崩溃。
由于输电线路上有电压降落,因此线路的 供电端和受电端的电压是不同的。系统最高运 行电压Um与系统额定电压Un的关系可用 K=Um / Un表示。
当电压超过Um时即称为过电压,讨论过电 压倍数均以Um的峰值作为基准值。系统相对 地电压峰值可用Upu=√2Um / √3表示。
二、避雷器结构、特性 避雷器结构、
3、MOA的优点
⑴ 基本无续流,耐多重雷击或多次操作波的能力强。 ⑵ 伏安特性对称,正、负极性过电压保护水平相当。 ⑶ MOA可以不用串联间隙,动作快,伏安特性平坦,残 压低,不产生截波。 ⑷ MOA阀片可以并联使用,因此对增大通流和降低残压 都容易实现,为组装超高压避雷器提供了方便。 ⑸ 可以降低被保护设备的绝缘水平。 ⑹ 结构简单,体积小,质量轻,避雷器可采用积木式组 装,较为简单。
1、绝缘电阻的测量
MOA由阀片串联组成,没有间隙与并联电阻,通过测 量器绝缘电阻,可以发现内部受潮及瓷质裂纹等缺陷。 测量前应检查瓷套有无外伤。再按《规程》规定:对 35kV及以下MOA用2500V绝缘电阻摇表摇测每节绝缘 电阻,应不低于1000MΩ; 对35kV及以上MOA用2500V 1000MΩ; 35kV MOA 2500V 或5000V绝缘电阻摇表摇测每节绝缘电阻,应不低于 2500MΩ。 由于氧化锌阀片在小电流区域具有很高的阻值,故绝 缘电阻主要取决于阀片内部绝缘部件和瓷套。 进口MOA一般按厂家的标准进行绝缘电阻试验。
电力系统的过电压可分为三类: ⑴ 一般有单相接地、甩负荷或谐振等原因引起,持续时间较长;(避雷器 的灭弧能力和热容量不允许避雷器限制暂时过电压,因而避雷器的灭弧 电压应高于安装点的暂时过电压。) ⑵ 操作过电压。正常操作或事故时,会使系统由一种稳定状态转变为另一 种稳定状态,因而产生电磁暂态过程,从而产生过电压。 ⑶ 雷电过电压。可分为三种: 感应雷电过电压。在线路附近放电,对35kV及以下电网才有危险。 雷击输电线路导线。 雷击避雷线或杆塔引起的反击,关键在于杆塔本身的电感和接地电阻, 通常要求杆塔接地电阻小于10Ω。
三、避雷器试验
现行交流电力系统使用的避雷器, 其试验基本可分为六类,即:型式试验、 出厂试验、抽样试验、定期试验、验收 试验及运行中预防性试验。在此我们只 介绍避雷器在运行中的预防性试验。
避雷器进行预防性试验的目的和意义:
⑴ 避雷器在制造过程中可能存在缺陷而未被检查出来, 如在空气潮湿的时候或季节装配出厂,预先带进潮气; ⑵ 在运输过程中受损,内部瓷碗破裂,外部瓷套碰伤; ⑶ 在运输中受潮,瓷套端部不平,滚压不严。密封橡胶 垫圈老化变硬,瓷套裂纹等原因; ⑷阀片在运行中老化; ⑸ 其他劣化。 这些劣化都可以通过预防性试验来发现,从而防 止避雷器在运行中的误动作和爆炸等事故。
4、避雷器基座及放电计数器试验
⑴ 避雷器基座试验
避雷器底部的基座一般是一个绝缘的瓷柱,基座 上一般并联有放电计数器,基座起对地绝缘作用。 当雷电流通过避雷器时,放电计数器动作,为分 析过电压及避雷器动作情况积累数据。 按照《规程》规定,对避雷器基座要求用2500V绝 缘电阻摇表测量其绝缘电阻,该绝缘电阻一般应 在1000 MΩ以上。
试验研究表明:当MOA阀片受潮或老化是,阻性电流幅值 增加很快,因此监测阻性电流可以有效地监测避雷器的绝 缘状况。由于相间干扰的存在,不能简单的以各相测得的 阻性分量IR、有功损耗PX来判别避雷器的劣化程度,应当 以阻性分量及有功损耗的变化量来判别。 测量绝缘电阻和运行电压下的全电流,检验MOA内腔受潮 是相当灵敏的;测量U1mA及75% U1mA电压下的电流变化, 以及运行电压下的阻性电流或功率的变化,检验MOA的阀 片劣化是相当灵敏的。 电力行业标准DL/T《电力设备预防性试验规程》规定了交 流MOA预防性试验项目、周期和要求。
2、直流1mA下电压U1mA及75% U1mA电 压下泄漏电流的测量
该试验有利于检查MOA直流参考电压及MOA在正常运 行中的荷电率,对确定阀片片数,判断额定电压选择 是否合理及老化状态都有十分重要的作用,其试验原 理接线如图所示。 U1mA为试品通过1mA直流时,被试避雷器两端的电压 值。《规程》规定:1mA 电压值U1mA与初始值比较, 变化应不大于±5%。0.75U1mA电压下的泄漏电流应 不大于50µA。也就是说,在电压降低25%时 ,合格的 MOA的泄漏电流大幅度降低,从1000µA降至 50µA以 下。
6、避雷器红外检测
随着红外技术的推广使用,国网公司制定了《输变 电设备状态检修试验规程》(Q/GDW168—2008), 规定:不同电压等级的MOA应按不同的周期进行红外 检测,红外图像显示应无异常温升、温差和/或,仪表量程、调压 旋钮零位及开始状态,并经另人检查,均正确无误, 经试验负责人许可后,方可加压。 ④ 接通试验电源,进行加压试验。升压时保持匀速, 在泄漏电流超过200µA后,应放慢升压速度,在电流 达到1mA时,准确读取并记录电压值U1mA。然后, 降压至75%U1mA电压,读取并记录泄漏电流值。最 后,降压至零,断开试验电源。 ⑤ 根据测试结果,必要时进行屏蔽测试。其方法:将 避雷器瓷套靠近测量端附近处加屏蔽环(软金属线 在靠近被试相出线端附近的绝缘表面上紧缠绕几 圈),并将缠绕的另一端接到屏蔽线。 ⑥ 用放电杆对避雷器放电,挂接地线。
