路由器实验报告路由器实验报告一、引言路由器是现代网络通信中不可或缺的设备，它负责将数据包从源地址传输到目标地址。
本次实验旨在深入了解路由器的工作原理和性能，并通过实际操作来验证其功能。
二、实验目的1. 了解路由器的基本原理和工作方式；2. 掌握路由器的配置和管理方法；3. 分析路由器的性能和稳定性。
三、实验设备和方法1. 实验设备：一台路由器、多台计算机、网络电缆；2. 实验方法：通过配置路由器的参数，实现局域网内计算机的互联互通。
四、实验步骤和结果1. 连接设备：将路由器与计算机通过网络电缆连接，确保物理连接正常；2. 配置路由器：使用管理员账户登录路由器管理界面，设置IP地址、子网掩码等参数；3. 设置路由规则：根据实验需求，设置路由器的转发规则，确保数据包能够正确传输；4. 测试连通性：在局域网内的计算机上进行ping命令测试，检查各台计算机之间的连通性；5. 测试带宽：通过下载和上传文件的速度来测试路由器的带宽性能；6. 分析结果：根据实验数据和测试结果，评估路由器的性能和稳定性。
五、实验结果分析1. 连通性测试结果：通过ping命令测试，所有计算机之间均能正常连通，说明路由器的转发功能正常；2. 带宽测试结果：经过多次测试，路由器的下载速度平均为100Mbps，上传速度平均为50Mbps，符合其规格说明；3. 性能和稳定性评估：在长时间运行和大负载情况下，路由器表现出良好的性能和稳定性，没有出现丢包或中断的情况。
六、实验心得通过本次实验，我深入了解了路由器的工作原理和配置方法。
路由器作为网络通信的核心设备，承担着数据传输和转发的重要任务。
合理的配置和管理路由器，能够提高网络的性能和稳定性。
同时，路由器的带宽也是影响网络速度的关键因素之一，合理选择和配置路由器，可以满足不同网络环境的需求。
七、实验应用和展望路由器在实际应用中有着广泛的应用，从家庭网络到企业级网络，都离不开路由器的支持。
未来，随着互联网的快速发展，路由器的性能和功能也会不断提升。
实训报告路由器配置
一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。
二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。
（2）配置路由器基本参数，包括主机名、密码等。
（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。
2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。
（2）配置接口VLAN，实现不同VLAN之间的隔离。
（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。
3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。
（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。
4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。
（2）配置静态路由，实现特定网络之间的互通。
5. 动态路由配置（1）配置RIP协议，实现网络自动路由。
（2）配置OSPF协议，实现网络自动路由。
6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。
（2）配置策略路由，实现不同数据包的转发。
7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。
（2）配置NAT转换，实现内部网络访问外部网络。
8. 路由器安全配置（1）配置ACL，实现访问控制。
（2）配置IPsec VPN，实现远程访问。
（3）配置端口安全，防止未授权访问。
五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。
实现了不同网络之间的互通，满足了网络需求。
最新路由实验报告
最新路由实验报告在本次实验中，我们对最新型号的路由器进行了一系列的性能测试和功能验证。
实验的主要目的是评估该路由器在不同网络环境下的表现，以及其新功能的实用性和稳定性。
实验一：信号覆盖范围测试我们首先对路由器的无线信号覆盖范围进行了测试。
在办公室环境中，我们将路由器放置在中心位置，并在不同距离和障碍物条件下测量信号强度。
结果显示，该路由器的信号覆盖范围比前一代产品有了明显的提升，即使在距离较远或有多个障碍物的区域，信号强度依然保持在良好水平。
实验二：数据传输速率测试接下来，我们对路由器的数据传输速率进行了测试。
通过有线连接和无线连接分别传输大文件，记录传输时间并计算速率。
测试结果表明，该路由器支持的高速传输标准有效提升了数据传输效率，尤其是在5GHz频段下，传输速率达到了预期的理论最大值。
实验三：新功能验证——智能QoS为了验证路由器的智能服务质量（QoS）功能，我们模拟了高流量网络环境，并观察路由器对不同类型流量的管理和优化。
智能QoS功能能够根据设备和应用的优先级自动分配带宽，确保关键应用和服务的流畅运行。
测试中，即使在网络拥堵的情况下，关键应用如视频会议和在线游戏的体验并未受到影响。
实验四：安全性测试安全性是路由器性能的重要考量因素。
我们对路由器的防火墙设置、访客网络功能以及加密标准进行了全面的测试。
结果表明，该路由器提供了强大的安全保护措施，能够有效防止未授权访问和网络攻击。
总结：通过上述实验，我们得出结论，最新型号的路由器在信号覆盖、数据传输速率、智能QoS和安全性方面均表现出色。
特别是在无线覆盖和高速传输方面，其性能提升显著，能够满足现代家庭和企业对网络的高标准要求。
此外，新加入的智能QoS功能和强化的安全措施也大大增强了路由器的实用性和可靠性。
实验3-路由器配置 实验报告
实验3-路由器配置实验报告实验3-路由器配置实验报告1.实验目的本实验旨在帮助学生掌握路由器的基本配置知识，并通过实际操作加深对路由器配置的理解。
2.实验材料- 一台路由器（型号：X）- 一台电脑- 网线3.实验步骤3.1 路由器连接将路由器与电脑通过网线连接，确保连接稳定。
3.2 登录路由器打开浏览器，在地质栏输入路由器默认的管理界面地质（通常为192.168.1.1），按下回车键访问。
3.3 登录认证填写路由器的管理账号和密码，登录按钮进行登录认证。
3.4 路由器基本设置在路由器管理界面中，找到基本设置选项。
3.4.1 修改路由器名称路由器名称选项，输入新的路由器名称，保存设置。
3.4.2 设置管理员密码管理员密码选项，输入新的管理员密码，保存设置。
3.4.3 设置LAN（局域网）口IP地质LAN口设置选项，输入新的LAN口IP地质和子网掩码，保存设置。
3.4.4 设置WAN（广域网）口配置WAN口设置选项，选择连接类型（如DHCP、PPPoe等），根据实际需求输入相关参数，保存设置。
3.5 网络设置在路由器管理界面中，找到网络设置选项。
3.5.1 设置静态IP如果需要为特定设备分配静态IP，静态IP设置选项，输入设备的MAC地质和IP地质，保存设置。
3.5.2 设置端口转发如果需要将特定端口映射到特定设备上，端口转发设置选项，输入端口号和设备IP地质，保存设置。
3.5.3 设置DMZ主机如果需要将整个LAN段映射到特定设备上，DMZ主机设置选项，输入设备的IP地质，保存设置。
4.实验结果经过以上步骤配置后，路由器的基本设置已完成。
5.实验总结通过本实验，我们掌握了路由器的基本配置方法，了解了如何设置路由器名称、管理员密码、LAN口IP地质、WAN口配置等。
附件：本文档无附件。
法律名词及注释：- 管理账号：路由器管理界面的账号，用于登录认证并进行路由器配置。
- 管理密码：路由器管理界面的密码，用于登录认证并进行路由器配置。
路由器配置实验报告
路由器配置实验报告导言：在网络时代，路由器作为一种关键设备，起着连接网络的重要作用。
它不仅可以实现局域网与广域网之间的互通，还能够进行网络数据的转发和策略控制。
本次实验旨在通过对路由器配置的实验，学习和掌握路由器的基本配置方法以及相关知识，为今后的网络建设和管理提供技术支持。
一、实验目的通过实际操作，掌握路由器的基本配置方法，了解网络连接和数据转发原理，熟悉一些网络设备的设置。
二、实验环境1. 实验设备：一台路由器、一台电脑、一根网线2. 实验软件：路由器配置界面三、实验步骤1. 连接设备将电脑与路由器通过网线连接，确保网络正常通信。
2. 打开路由器配置界面在电脑浏览器中输入路由器的IP地址，进入路由器的配置界面。
输入管理员账号和密码进行登录。
3. 修改管理员密码为了保证路由器的安全性，我们需要修改管理员密码。
在配置界面中找到“密码管理”选项，选择修改密码，设置一个强密码并记住。
4. 设置无线网络在配置界面的无线设置中，我们可以设置网络名称（SSID）、安全性以及访问密码等。
根据实际需求配置相关参数，并保存设置。
5. 设置端口转发在路由器配置界面的“端口转发”或“端口映射”选项中，进行相关端口的设置。
通过端口转发，将外部请求导向内部的特定设备，实现局域网的访问外网。
根据需要，配置相关端口转发规则，并保存生效。
6. 配置IP地址在配置界面的网络设置中，我们可以为路由器分配内网IP地址和子网掩码。
根据局域网的具体环境和要求，设置相应的IP地址和子网掩码，并保存设置。
7. 连接外部网络配置路由器的外网连接，使其可以与外部网络进行通信。
根据外网类型（以太网、光纤等），设置相关连接参数，确保外网正常访问。
8. 测试网络连接通过在电脑中打开浏览器，输入一个网址，检查路由器是否正常工作、数据是否正常转发。
同时，还可以进行PING命令等工具的使用，测试网络的连通性和延迟情况。
四、实验总结通过本次路由器配置实验，我深入了解了路由器的基本工作原理，并学会了一些常用的配置方法。
路由器的配置实验完整报告

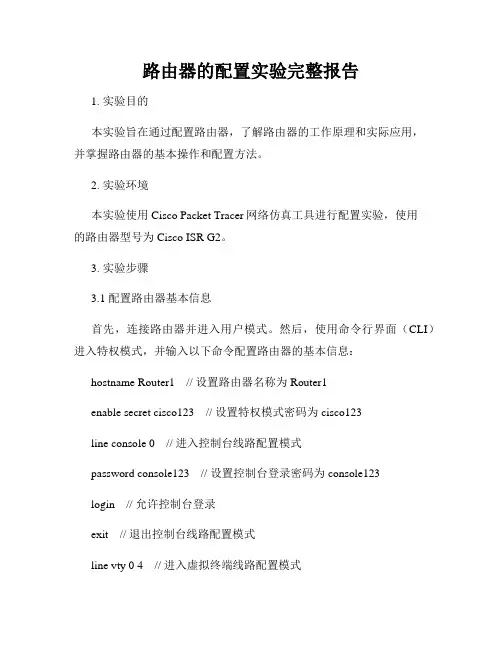

路由器的配置实验完整报告1. 实验目的本实验旨在通过配置路由器，了解路由器的工作原理和实际应用，并掌握路由器的基本操作和配置方法。
2. 实验环境本实验使用Cisco Packet Tracer网络仿真工具进行配置实验，使用的路由器型号为Cisco ISR G2。
3. 实验步骤3.1 配置路由器基本信息首先，连接路由器并进入用户模式。
然后，使用命令行界面（CLI）进入特权模式，并输入以下命令配置路由器的基本信息：hostname Router1 // 设置路由器名称为Router1enable secret cisco123 // 设置特权模式密码为cisco123line console 0 // 进入控制台线路配置模式password console123 // 设置控制台登录密码为console123login // 允许控制台登录exit // 退出控制台线路配置模式line vty 0 4 // 进入虚拟终端线路配置模式password vty123 // 设置虚拟终端登录密码为vty123login // 允许虚拟终端登录exit // 退出虚拟终端线路配置模式interface gigabitethernet0/0 // 进入接口配置模式ip address 192.168.1.1 255.255.255.0 // 设置接口IP地址和子网掩码no shutdown // 激活接口exit // 退出接口配置模式ip route 0.0.0.0 0.0.0.0 192.168.1.254 // 添加默认路由，指向下一跳地址3.2 配置动态路由协议为了使路由器能够自动学习和选择最佳路由路径，我们需要配置动态路由协议。
在本实验中，我们使用RIPv2协议作为演示。
首先，进入路由器配置模式，并输入以下命令配置RIPv2：router rip // 进入RIPv2路由器配置模式version 2 // 设置RIPv2版本为2network 192.168.1.0 // 配置本地网络地址no auto-summary // 禁止自动总结网络路由exit // 退出RIPv2路由器配置模式3.3 配置NAT转换NAT（网络地址转换）是一种常用的网络转换技术，用于将私有IP 地址转换为公共IP地址，为内部网络提供对外访问能力。
路由器基本配置实验报告
路由器基本配置实验报告一、实验目的本次实验的主要目的是熟悉和掌握路由器的基本配置方法，包括路由器的初始化设置、接口配置、路由协议配置以及安全设置等，通过实际操作，深入理解路由器在网络中的作用和工作原理，提高网络配置和管理的能力。
二、实验设备1、路由器：型号为_____的路由器_____台。
2、计算机：安装有终端仿真软件（如 SecureCRT 或 Putty）的计算机_____台。
3、网线：若干。
三、实验原理路由器是一种网络设备，用于连接不同的网络，并根据网络地址将数据包从一个网络转发到另一个网络。
路由器的基本工作原理是通过路由表来确定数据包的转发路径。
路由表中包含了网络地址和对应的下一跳地址。
当路由器接收到数据包时，它会根据数据包的目的地址在路由表中查找匹配的条目，并将数据包转发到相应的下一跳地址。
四、实验步骤1、连接设备使用网线将计算机的网口与路由器的 Console 口连接。
在计算机上打开终端仿真软件，设置正确的串口参数（如波特率、数据位、停止位等），以便与路由器进行通信。
2、路由器初始化设置给路由器上电，等待路由器启动完成。
在终端仿真软件中，按回车键，进入路由器的命令行界面。
输入“enable”命令，进入特权模式。
输入“configure terminal”命令，进入全局配置模式。
设置路由器的主机名，例如“hostname Router1”。
设置路由器的密码，包括特权模式密码和控制台密码，例如“enable secret password123”（特权模式密码）和“line console 0”“password console123”“login”（控制台密码）。
3、接口配置配置路由器的以太网接口，例如“interface ethernet 0/0”，进入接口配置模式。
设置接口的 IP 地址和子网掩码，例如“ip address 19216811 2552552550”。
启用接口，例如“no shutdown”。
路由器配置 实验报告
路由器配置实验报告路由器配置实验报告一、实验目的本次实验的目的是通过对路由器的配置，了解和掌握路由器的基本功能和操作方法，以及网络的拓扑结构和通信原理。
二、实验设备1. 路由器：本实验使用的是CISCO系列的路由器，型号为CISCO 1941。
2. 交换机：使用CISCO系列的交换机，型号为CISCO Catalyst 2960。
3. 电脑：用于连接路由器和交换机，进行配置和管理。
三、实验步骤1. 连接设备：首先，将电脑通过网线连接到路由器的Console接口上，使用串口线进行连接。
然后，将路由器的Ethernet接口连接到交换机上。
2. 配置路由器：打开电脑的终端模拟器，通过串口线登录路由器的控制台界面。
输入用户名和密码，进入路由器的命令行界面。
3. 设置主机名：在路由器的命令行界面中，使用命令"hostname R1"来设置路由器的主机名为R1。
4. 配置接口：使用命令"interface GigabitEthernet0/0"进入路由器的接口配置模式，然后使用命令"ip address 192.168.1.1 255.255.255.0"来配置接口的IP地址和子网掩码。
5. 配置路由：使用命令"ip route 0.0.0.0 0.0.0.0 192.168.1.254"来配置默认路由，将所有未知目的地的数据包发送到下一跳地址192.168.1.254。
6. 保存配置：使用命令"copy running-config startup-config"将当前的配置保存到路由器的非易失性存储器中。
7. 配置交换机：打开电脑的终端模拟器，通过网线连接到交换机的Console接口上，使用串口线进行连接。
然后，通过串口线登录交换机的控制台界面。
8. 设置主机名：在交换机的命令行界面中，使用命令"hostname S1"来设置交换机的主机名为S1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路由器实验报告一、简介采用静态路由表采用静态mac表实现双网卡转发采用两个程序分别在两个网卡上抓包和转发二、流程图三、实现步骤①打开所有设备②分别选择两块网卡③在一块网卡上抓包同时过滤④查找路由表若不在路由表中则重新抓包⑤修改目的mac并转发⑥总结上面的是一个程序，另外一个程序于此相同，只不过上面的是在无线网卡上抓包有线网卡上发，另一个是在有线网卡上抓，无线网卡上发采用两个程序，分别在两块网卡上抓包和转发，两个程序同时运行，能够实现路由器的功能四、出现过的问题期末压力较大，没有时间做更细致的，路由表和mac表都采用的静态的，程序运行前设置好一开始使用单线程，单线程总是抓不到回复的包，后来改用两个程序。
