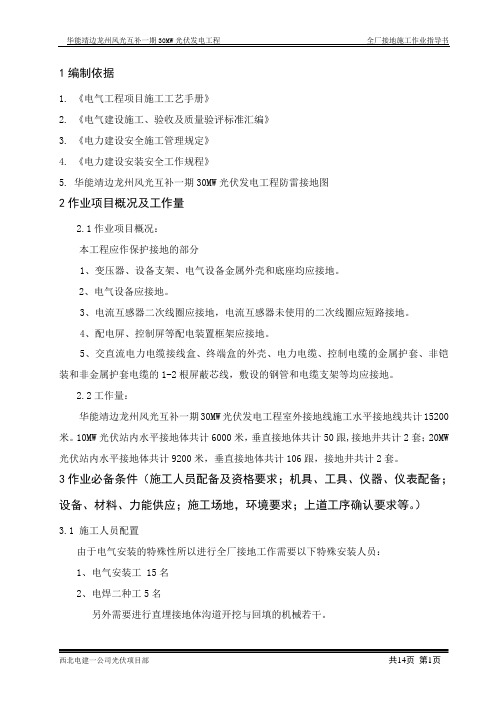

1编制依据1.《电气工程项目施工工艺手册》2.《电气建设施工、验收及质量验评标准汇编》3.《电力建设安全施工管理规定》4.《电力建设安装安全工作规程》5.华能靖边龙州风光互补一期30MW光伏发电工程防雷接地图2作业项目概况及工作量2.1作业项目概况：本工程应作保护接地的部分1、变压器、设备支架、电气设备金属外壳和底座均应接地。
2、电气设备应接地。
3、电流互感器二次线圈应接地，电流互感器未使用的二次线圈应短路接地。
4、配电屏、控制屏等配电装置框架应接地。
5、交直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线，敷设的钢管和电缆支架等均应接地。
2.2工作量：华能靖边龙州风光互补一期30MW光伏发电工程室外接地线施工水平接地线共计15200米。
10MW光伏站内水平接地体共计6000米，垂直接地体共计50跟,接地井共计2套；20MW 光伏站内水平接地体共计9200米，垂直接地体共计106跟，接地井共计2套。
3作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。
）3.1 施工人员配置由于电气安装的特殊性所以进行全厂接地工作需要以下特殊安装人员：1、电气安装工 15名2、电焊二种工5名另外需要进行直埋接地体沟道开挖与回填的机械若干。
3.2 工、器具配备本工作施工需要以下工器具：电焊机 5台 电焊把钳、面罩 5套 锯弓 1把 地线夹 10个 羊镐 5把 榔头 5把 刷子 10把 冲击电钻 5把 手枪电钻 5把 扳手 10把钢丝钳 10把 砂布 若干等本工作需要机械配合：若干台班 3.3 设备、材料供应本工程需要以下设备、材料： 扁铁 电焊条 沥青漆 螺栓 螺帽4作业顺序、方法及要求4.1作业流程图4.2作业内容、方法及要求4.2.1本措施仅供华能靖边龙州风光互补一期30MW光伏发电工程全厂接地网项目施工时使用，项目施工必须以本指导书为指导，并应满足指导书中的工序、工艺、安全及质量要求。
标准线路施工手册
标准线路施工手册在电力行业，标准线路施工手册（Standard Line Construction Manual）是一份非常重要的文件，它包含了施工线路过程中所有的规定和标准。
这份手册的内容涉及到许多方面，如土建工程、电力设备的安装和维护、施工的安全管理等等。
在施工线路前，施工人员需要严格遵守这份手册的规定，以保证线路的正常运行和使用寿命。
手册的编制标准线路施工手册一般由电力公司的技术部门制定，需要涵盖所有的施工环节和细节，以确保线路的稳定性和可靠性。
同时，手册的编制还需要参考国家和地方的相关法律法规和标准，因此手册也是电力公司确保施工符合规范的重要参考。
手册的内容标准线路施工手册的内容包括土建工程、架线设备的安装和调试、线路的接地、线路保护和断路器的安装等等。
以下是手册内容的典型分段：施工前施工前的准备工作非常重要，这部分内容包括施工计划、工作准备、施工现场的勘测和测量、安全措施和施工组织安排等。
土建工程土建工程是电力线路建设的一个重要环节，这部分内容包括土方开挖、回填、基础建设等。
实施施工前，需要先做好现场勘探工作，确定土方开挖和基础建设的具体要求。
架线设备架线设备是电力线路的主要组成部分，包括电杆、电缆、金具、绝缘子等。
在架设电杆时，需要考虑到电杆的稳固性和安全性。
金具和绝缘子的安装要求也非常严格，需要保证其与电缆之间的安全距离，以确保电线路长期稳定运行。
接地系统电线路的接地是保证其可靠性和安全性的重要手段，手册中包括了接地线的安装和连接方法、接地电极的选型和安装等。
线路保护为保证电路的可靠性，线路保护需要严格遵守相关规范。
手册中包括了线路保护装置的安装和调试、变压器保护、输电线路的过电压保护和保护跳闸等。
施工安全施工安全对于电力施工而言是非常重要的一个方面，手册中包括了施工期间的安全要求和措施、安全意识培养、危险源辨识和评估等。
总结标准线路施工手册对于电力线路建设有着非常重要的作用，施工人员需要遵守严格的施工标准和要求，以确保线路的稳定性和可靠性。
工程技术管理手册.doc
工程技术管理手册一、岗位职责（一）、工程部经理职责1、协调施工现场总平面图管理，检查督促承包商做好安全文明生产工作。
2、审核施工单位提交的施工组织设计或施工方案。
3、审核单项工程开工申请，检查开工条件，签署起算工期的意见。
4、负责现场监理单位施工单位间的协调工作，主持现场定期或不定期的工作例会。
5、负责组织现场的质监工作。
6、组织现场分项（部）工程及单位工程的检查验收。
7、核签工程设计变更及技术核定单，交总工程师或副总经理审核。
8、核签有关工程进度、质量、费用的签证，交总工程师或副总经理审核。
9、负责工程进度的检查监督。
10、负责质量事故检查监督。
11、审核工程竣工资料。
12、定期或不定期向上级提交反映工程动态的有关报告。
13、与监理单位沟通、协调。
14、对现场施工管理员的组织协调管理。
（二）、施工管理员职责1、结合工程的具体情况，制定标段现场施工管理细则。
2、配合监理单位审核施工单位提交的施工方案和施工技术措施。
3、督促施工单位完善质量保证体系。
4、检查施工单位现场质检员的工作。
5、配合监理单位检查施工单位的技术、质量安全措施。
6、配合监理单位负责隐蔽工程验收签证。
7、配合监理单位对分部、单位工程的质量等级和样板工程的质量进行签证。
8、配合监理单位对工程材料和分项工程施工质量有权行使否决权。
9、参与质量问题的处理，并督促实施处理方案。
10、配合监理单位负责进场材料、构件、半成品、机械设备等的质量检查。
11、督促监理单位旁站监理、跟踪检查，工序交接检查、验收及签署。
现场核对工程计量、验方及原始凭证，如实填写原始记录。
12、及时报告现场发生的质量事故、安全事故和异常情况。
二、现场工作制度（一）、设计文件、图纸审查制度收到施工设计文件、图纸，在工程开工前，督促监理单位会同施工及设计单位复查设计图纸，广泛听取意见，避免图纸中的差错、遗漏。
（二）、技术交底制度督促、协助监理单位组织设计单位向施工单位进行施工设计图纸的全面技术交底（设计意图、施工要求、质量标准、技术措施），并根据讨论决定的事项督促监理单位做出书面纪要交设计、施工单位执行。
建筑施工现场安全质量管理手册
一、职业健康安全管理与环境管理主要法律法规及规范标准(一)法律1、中华人民共和国安全生产法；2、中华人民共和国劳动法;3、中华人民共和国建筑法；4、中华人民共和国消防法;5、中华人民共和国环境保护法;6、中华人民共和国职业病防治法;7、中华人民共和国道路交通安全法.（二）法规1、建设工程安全生产管理条例（国务院令第393号）；2、安全生产许可证条例(国务院令第397号）；3、国务院关于特大安全事故行政责任追究的规定（国务院令第302）；4、特种设备安全监察条例（国务院令第373号);5、工伤保险条例（国务院第375号令）；6、生产安全事故报告和调查处理条例（国务院第493号令)；7、国务院关于进一步加强安全生产工作的决定（国发[2004]2号）。
（三）国家主管部门规章、规范性文件1、关于开展建筑施工安全质量标准化工作的实施意见(建质［2005]232号）；2、建筑施工企业安全生产许可证管理规定（建设部令第128号）；3、关于严格实施建筑施工企业安全生产许可制度的通知（建质电［2005]46号)；4、关于严格实施建筑施工企业安全生产许可证制度的若干补充规定(建质[2006］18号）；5、高危行业企业安全生产费用财务管理暂行办法（财企［2006]478号）;6、建筑工程安全防护、文明施工措施费用及使用管理规定（建办［2005]89号）；7、建筑施工企业安全生产管理机构设置及专职安全生产管理人员配备办法(建质［2004］213号);8、建筑施工企业主要负责人、项目负责人和专职安全生产管理人员安全生产考核管理暂行规定（建质［2004］59号）；9、《建筑工程预防高处坠落事故若干规定》和《建筑工程预防坍塌事故若干规定》（建质［2003]82号）；10、危险性较大工程安全专项施工方案编制及专家论证审查办法(建质［2004］213号)；11、施工现场安全防护用具及机械设备使用监督管理规定（建建[1998]164号）；12、建筑施工附着升降脚手架管理暂行规定（建建［2000]230号);13、建筑业企业职工安全培训教育暂行规定（建教[1997]83号)；14、建筑施工现场环境与卫生标准（建设部令第308号）；15、城市建筑垃圾管理规定（建设部令第139号）；16、劳动防护用品配备标准(国经贸安全［2000]189号）；17、特种作业人员安全技术培训考核管理办法（国家经济贸易委员会主任令第13号）；18、生产经营单位安全培训规定（国家安全生产监督管理总局令3号）；19、企业职工劳动安全卫生教育管理规定（劳部发［1995］405号）；20、女职工禁忌劳动范围规定（劳安字[1990]2号）；21、高层建筑消防管理规则（公安部（86）公(消）字41号）；22、火灾事故调查规定（公安部令第37号）；23、安全生产领域违法违纪行为政纪处分暂行规定（监察部、安监总局11号令)；24、关于加强行政机关与检察机关在重大责任事故调查处理中的联系和配合的暂行规定(监发［2006]2号)。
电气装置安装工程 接地装置施工及验收规程
电气装置安装工程接地装置施工及验收规程电气装置安装工程接地装置施工及验收规程概述：在电气装置的安装工程中，接地装置是非常重要的一项施工工作。
接地装置的良好施工和验收规程能够确保电气设备的安全运行，并保护人身和财产的安全。
本文将深入探讨接地装置的施工及验收规程，并提供个人的观点和理解。
一、接地装置施工规程1. 施工前准备：在进行接地装置的施工前，需要进行充分的准备工作。
明确施工过程中所需的设备和材料，并保证它们的质量和数量符合要求。
另外，还要仔细研读相关的图纸和规范，确保对施工流程有清晰的了解。
2. 接地电极的安装：接地电极的安装是接地装置施工的核心环节。
在进行电极的布置时，应考虑地质条件、电流规模等因素。
电极应垂直埋设于地下，深度应符合规范的要求。
在安装时，应注意电极与其他设备的距离，避免相互干扰。
3. 接地导体的安装：接地导体是将接地电极与电气设备连接起来的关键部分。
在进行导体的安装时，应选择质量良好、导电性能优异的材料，并采用符合规范的连接方式。
导体的固定必须牢固可靠，避免在使用过程中发生松动或脱落。
4. 施工验收及记录：接地装置施工完成后，需要进行验收和记录工作。
验收的内容包括接地电阻的测量、接地性能的检查等。
确保接地装置达到设计要求，并记录下验收结果，作为以后的参考依据。
如有不合格的地方应及时进行修复和整改，直到满足规范的要求为止。
二、接地装置验收规程1. 接地电阻的测量：接地电阻是评价接地装置良好性能的重要指标之一。
在进行验收时，需要使用专业的电阻测量仪器进行测量。
接地电阻的测量应在施工完成后的适当时间进行，以确保土壤的干燥状态。
测量结果应与设计要求进行比对，且不得超过规范规定的允许范围。
2. 接地性能的检查：验收时还需要对接地装置的接地性能进行检查。
可以通过使用万用表等仪器，对接地导体和设备的接地状态进行测试。
确保接地装置与设备之间的导通性良好。
并核对连接件是否紧固可靠，避免在使用过程中出现接触不良或腐蚀现象。
防雷接地工程安全操作手册
防雷接地工程安全操作手册一、前言防雷接地工程对于保障建筑物、设备和人员的安全至关重要。
正确、安全地进行防雷接地施工操作，能够有效地将雷电引入大地，减少雷电对建筑物和设备造成的损害，以及避免对人员生命安全造成威胁。
为了确保防雷接地工程的施工质量和安全，特制定本安全操作手册。
二、施工前的准备1、了解工程设计要求施工人员在施工前，必须认真阅读并理解防雷接地工程的设计图纸和相关技术规范，明确工程的接地电阻要求、接地网的布置形式、接地材料的规格型号等。
2、现场勘察在施工前，应对施工现场进行详细的勘察，了解地形地貌、土壤电阻率、地下管线等情况，为施工方案的制定提供依据。
3、材料和设备准备根据工程设计要求，准备好所需的接地材料，如接地极、接地线、降阻剂等，并确保材料的质量符合国家标准。
同时，准备好施工所需的工具和设备，如电焊机、切割机、钻孔机等，并对设备进行检查和调试，确保其性能良好。
4、人员培训对施工人员进行技术交底和安全培训，使其熟悉施工工艺和安全操作规程，掌握应急处理措施。
三、施工过程中的安全操作1、接地极的安装（1）选择合适的接地极安装位置，避开地下管线和其他障碍物。
（2）使用钻孔机或人工挖掘的方式，按照设计要求的深度和直径进行钻孔或挖坑。
（3）将接地极垂直放入孔中或坑内，确保接地极与土壤接触良好。
（4）在接地极周围填充降阻剂，以降低接地电阻。
2、接地线的敷设（1）接地线应沿建筑物外墙或地面敷设，尽量保持直线，避免弯曲和缠绕。
（2）接地线的连接应牢固可靠，采用焊接或螺栓连接的方式，并做好防腐处理。
（3）在穿越道路、墙壁等部位时，应采取保护措施，如穿管敷设。
3、避雷带和避雷网的安装（1）避雷带应沿建筑物屋脊、屋檐等部位敷设，支架间距应符合设计要求。
（2）避雷网应在建筑物屋面形成网格状，网格尺寸应符合设计要求。
（3）避雷带和避雷网的连接应牢固可靠，采用焊接或卡接的方式。
4、等电位连接（1）将建筑物内的金属构件、设备外壳、管道等进行等电位连接，形成一个良好的电气通路。
风机基础接地施工方案 (1)
目录一编制依据 (1)二工程概况 (1)三作业工期 (2)四作业前应做的准备 (2)五作业程序、方法和要求 (3)六作业过程中见证点（W）和停工待检点（H）的设定 (4)七作业结果的检查、验收和质量标准 (4)八安全、文明施工措施 (4)九危险源辨识、风险评价、控制措施 (5)十质量通病预控措施 (6)一、编制依据1．《风机基础接地图》2．《电气装置安装工程施工及验收规范》（GB50254-GB50259）3．《电气装置安装工程电气设备交接试验标准》（GB50150-2016）4．《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）5．本工程施工组织设计二、工程概况本工程的接地装置按设计图纸的要求如下:以上接地装置用的钢材均要热镀锌处理，地下焊点要涂以KV导电防腐涂料。
每个风机基础接地电阻要求值应符合R≤4.0Ω。
参加作业的人员组织技术负责人：张智强接地装置施工设负责人1人，电焊工3人，普工6人。
分项负责人应具有一定文化水平，能看懂图纸，领会设计意图，具有一定的施工经验，电焊工应经过专业培训并经考试合格，具有上岗证的人员担任。
施工前应进行安全技术交底。
接地装置施工作业由分项工程负责人负全面责任。
作业需用的机具材料：交流电焊机 2台氧焊机具 1套接地电阻测试仪 1套手工具：镐、鍬、锒头和手推翻斗车3辆等切割机和弯排机各1台，Φ3.2电焊条100kg,沥青漆20 kg，防锈漆20 kg，银粉漆10kg，三、作业工期计划从2019年9月开始，到2020年5月完成。
接地装置可先施工风机基础，在箱变基础。
四、作业前应做的准备1．组织学习《标准工艺库》和《标准工艺示范手册》，了解工艺流程；熟悉施工图纸，领会设计意图，进行图纸审核，参加图纸会审。
2．提出材料计划、组织施工材料的订货、加工、镀锌、运输。
其中首先要解决预埋用的－60×6的主网材料。
对到达现场材料的规格，质量外观等进行必要的检查，同时必须具有出厂质保资料，镀锌质保资料等，焊接用焊条应有出厂合格证。
建筑工程施工安全规范手册
建筑工程施工安全规范手册一、前言建筑工程施工过程中安全问题的重要性不言而喻。
为了保障工人和工程的安全，促进施工工作的顺利进行，特编写本《建筑工程施工安全规范手册》，旨在明确施工现场的安全原则和规范，指导各项工作的实施，确保施工过程中的安全和质量。
二、施工现场管理1.安全组织机构施工现场应设立安全专责部门，成立施工安全管理小组，并指定专人负责施工现场安全事务，确保安全管理的有效实施。
2.现场安全责任所有相关人员都应对施工现场的安全负有责任，从施工单位的负责人到工人，每个人都应明确自己在施工安全中的角色和责任，并及时汇报安全隐患和事故。
3.施工安全培训施工前，所有工作人员都应接受相应的安全培训，了解相关安全规定和操作要求，并熟悉施工现场的紧急处理措施，以提高应对突发事件的能力。
4.施工设备管理施工设备应符合国家标准和安全要求，定期维护和检修，严禁使用老化和损坏的设备。
同时，设备使用人员应熟悉设备的操作要领并按规定进行操作。
三、施工现场作业安全规范1.高处作业安全高处作业时，应携带必要的个体防护装备，并在高处作业区域设置足够的安全标识和护栏，防止人员和物体坠落。
2.电气作业安全所有电气设备和线路都应经过合格检测，并按照规定进行接地。
施工人员应穿戴防静电工作服，并按操作规程进行操作，避免触电事故的发生。
3.爆破施工安全对于需要进行爆破作业的工程，应提前进行详细的爆破方案编制和安全评估，确保爆破作业的安全可控。
4.机械设备操作安全使用机械设备时，操作人员应熟悉设备的使用说明书，正确使用和保养设备，并保持良好的操作状态，确保作业安全。
5.临时用电安全施工现场的临时用电应符合国家规定，临时电缆要进行绝缘处理，临时电箱要设置在合适的位置，定期检查电线和插座的使用情况，确保用电安全。
四、现场安全应急措施1.应急预案施工现场应根据所处环境和施工工艺编制相应的应急预案，明确各类突发事件的处置措施和责任分工，并定期组织演练，提高应急反应能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编写说明本手册系参照有关送电线路施工技术书籍，结合我公司送电线路工程施工方法而编写，适用于送电线路施工技术管理岗位的技术人员。
在手册编写过程中，结合编者自身的经验和体会，着重介绍送电线路工程施工过程中技术人员应做的工作，以及送电线路工程基本的施工技术和常用计算公式。
本手册共分三篇，第一篇为基础、接地部分，第二篇为杆塔部分，第三篇为架线部分。
正文共192页，其中第一篇34页，第二篇100页，第三篇58页，各篇均独立设页。
由于编者的施工经验和水平有限，不当之处请各位专家多多指正！第一篇基础、接地部分目录消缺消缺编制投标文件1、组织准备2、技术准备3、施工场地准备4、物资准备5、施工队伍的集结和后勤保障准备1、进行线路复测2、调查线路经过地区行政归属3、调查地形、地质及可利用的地方材料4、调查生活、交通运输情况5、调查塔位、交叉跨越情况6、选择项目部、施工队驻地和材料站消缺消缺架线中间验收竣工验收资料移交投产达标NYYN架线工程施工开工报审基础、接地工程施工基础中间验收杆塔工程施工杆塔、接地中间验收NYYNYN接受投标邀请现场勘察购置招标文件业主交桩施工准备现场调查基础施工前的准备工作编制施工组织设计图纸会审1、技术准备2、人员准备3、材料准备4、机具准备5、现场准备签订合同接受中标通知书开标第二节施工规程、规范和技术标准一、综合部分《110～500kV架空电力线路施工及验收规范》GBJ233-90《110～500kV架空电力线路工程施工质量及评定规程》DL/T5168-2002 《110～500kV架空送电线路设计技术规程》DL/T5092-1999《电力建设安全工作规程（架空电力线路部分）》DL5009-2-94《电力建设工程施工技术管理制度》《110千伏及以上送电线路启动及竣工验收规程》DL/T782-2001国家电力公司《输变电工程达标投产考核评定标准（2000年版）》江苏省电力公司《220千伏输变电工程达标投产考核暂行办法（2000版）》二、基础部分《普通砼配合比设计技术规定》JGJ/T55-2000《混凝土结构工程施工质量验收规范》GB50204-2002《硅酸盐水泥、普通硅酸盐水泥》GB175-1999《普通混凝土用砂质量标准及检验方法》JGJ52-92《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-92《混凝土拌合用水标准》JGJ63-1989《低碳钢热轧圆盘条》GB/T701-1997《钢筋混凝土用热轧带肋钢筋》GB1499-1998《钢筋混凝土用热轧光圆钢筋》GB13013-1991《混凝土强度检验评定标准》GBJ107-87《钢筋焊接及验收规范》JBJ18-96《建筑钢结构焊接技术规程》JGJ 81-2002《钢结构工程施工质量验收规范》GB50205-2001《地基与基础工程施工及验收规范》GBJ202-83《工业与民用建筑灌注桩基础设计与施工规程》JGJ4-80《建筑桩基技术规范》JGJ94-1994《工程测量规范》GB50026-1993《回弹法检测混凝土抗压强度技术规程》GB/T23-1992三、杆塔部分《架空送电线路钢管塔设计技术规定》DL/T 5130-2001《六角螺母C级》GB/T41-2000《六角头螺栓C级》GB/T5780-2000《平垫圈C级》GB95-85《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82-91《架空送电线路杆塔结构设计技术规定》DL/T 5154-2002《输电线路钢管杆制造技术条件》DL/T646-1998《输电线路铁塔制造技术条件》GB2694-2003《输电线路铁塔质量分等标准》SDZ025-87《环形预应力混凝土电杆制造工艺规程》SD149-1985《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》DL/T 764.4-2002 《电力金具制造质量钢铁件热镀锌层》DL/T 768.7-2002四、架线部分《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-87《高压绝缘子瓷件技术条件》GB772-87《跨越电力线路架线施工规程》DL5106-1999《放线滑轮基本要求、检验及测试方法》DL/T685-1999《电力金具标称破坏载荷系列及连接型式尺寸》GB/T2315-2000《防振锤技术条件》GB/T2336-2000《高压架空线路绝缘地线用盘形悬式瓷绝缘子》JB/T9680-1999《盘形悬式绝缘子技术条件》GB1001-1986《±500kV直流棒形悬式复合绝缘子技术条件》DL/T 810-2002《进口110 kV ~500kV棒式支柱绝缘子技术规范》DL/T 811-2002《高压架空线路用有机复合绝缘子技术条件》JB5892-1991《盘形悬式玻璃绝缘子玻璃件外观质量》JB/T9678-1999《悬垂线夹》DL/T 756-2001《耐张线夹》DL/T 757-2001《接续金具》DL/T 758-2001《连接金具》DL/T 759-2001《接续管》GB2330.1—1985《均压环、屏蔽环和均压屏蔽环》DL/T 760.3-2001《镀锌钢绞线》YB/T 5004-2001《架空电力线路间隔棒技术条件和试验方法》GB/T 2338-2002《光纤复合架空地线》DL/T 832-2003《高压线路悬式绝缘子连接结构和尺寸》GB/T4056-94《超高压架空输电线路张力架线施工工艺导则》SDJJS 2-87《高压直流架空送电线路技术导则》DL436-91《光缆用镀锌钢绞线》YB/T098-1997《带电作业工具基本技术要求与设计导则》GB/T18037-2000《铝包钢绞线》YB/T124-1997《圆线同心绞架空导线》GB/T1179-1999五、接地部分《电气装置安装工程接地装置施工及验收规范》GB50169-92《电气装置安装工程质量检验及评定规程第6部分：接地装置施工质量检验》DL/T 5161.6-2002 说明：上面所列的标准、规程和规范（统称为文件）是现行有效的，若以后标准编号改变，则参照标准编号改变后的有效文件执行。
第三节工程投标工程投标属于经营开发的范畴，本部分只作简单的介绍，使大家对投标的过程和要求有所了解。
一、投标工艺流程二、施工组织设计纲要/项目施工管理规划大纲的编制编制施工组织设计纲要/项目施工管理规划大纲是表明投标人依照技术规范和工期要求安排施工的初步计划和措施。
对于一般的工程项目，它是衡量投标人是否具有必要的施工组织能力的依据之一；而对于技术性复杂的工程项目，它是评标、决标的重要依据。
1、编制的基本任务是：为编制投标书进行筹划，为合同的谈判与签定提供原始资料，指导施工准备和施工，从而使施工项目管理的规划与组织、设计与施工、技术与经济、前方和后方、工程和环境等协调起来，取得良好的经济效果。
2、编制依据有：⑴、招标文件；⑵、建设地区自然和技术经济条件，如地形、地质、气象、水文、交通等；⑶、本单位的施工能力和施工经验。
3、编制内容及深度：应根据工程规模的大小，结构复杂程度和当地自然经济条件来确定，力求重点突出，简明扼要，一般包括有：工程概况及特点、施工现场组织机构、施工现场总平面布置图、施工方案、工期及施工进度计划（采用P3软件制作）、质量目标、质量保证体系及技术组织措施、安全目标、安全保证体系及技术组织措施、工程分包的管理、环境保护及文明施工、计划、统计和信息管理等。
第四节 工程开工前的技术准备说明：一、编制施工组织设计（或施工组织措施计划），且已经审批和交底。
二、熟悉、审查施工图纸，施工图纸已经过项目法人或项目法人委托监理单位组织的会审或设计交底且有记录。
三、编写基础施工作业指导书，且已经审批和技术交底。
四、基础施工阶段使用的计量仪器及量具在施工前已经过维修和检验，且有记录或检验合格证，工程开工前技术准备编制施工组织设计及交底施工图会审或设计交底编写基础施工作业指导书及交底计量仪器及量具维修和检验基础原材料的采购、加工、检验填报监理典型报审表施工现场技术准备确保使用的计量仪器及量具正确无误且在检验有效期内。
五、基础材料和加工已经落实，具备连续施工的条件。
基础原材料（如：水泥、砂、石、水、钢筋、地脚螺栓、拉线棒、接地引下线等）已经过检验且符合设计及规范要求。
六、填报监理典型报审表：工程开工申请报告（由经营开发部负责）、分部分项工程开工报审表、分包商资质报审表、施工组织设计报审表、施工技术方案措施报审表、施工进度计划报审表、分部工程动工报审表、主要工程材料报审表、特殊工种人员统计报表、主要施工计量器具、检测仪表检验统计表等，待批开工。
七、进行施工现场技术准备：1、对设计的线路路径及杆塔桩位进行档距、高程、转角等复核测量；2、根据设计提供的基础型式逐基对基坑进行定位测量；3、复测无误后，按施工作业指导书进行基础分坑、开挖，使现场具备施工条件。
第二章常用杆塔基础类型电力线路杆塔基础分为电杆基础和铁塔基础，按基础承载力特性可分为以下六类。
一、大开挖基础以回填土构成抗拔土体，保持基础的上拔稳定。
此类基础要求施工处地下水位较低，土质有一定的强度。
二、钻孔灌注桩基础采用专用的机械钻成较深的孔，放入钢筋骨架，进行水下灌注混凝土而成的桩基。
适用于地下水位高的粘性土和砂土等地质条件。
三、掏挖扩底基础以天然土构成抗拔土体保持基础的上拔稳定，抗拔性能好。
具有节省材料、不用模板、不用回填土等优点，但施工难度较大。
适用于施工中掏挖和浇筑混凝土时无水渗入基坑的粘性土。
四、爆扩桩基础将钢筋骨架放入爆扩成形的土胎内，再将混凝土灌注于爆扩成形的土胎内的扩大端而成短桩基础。
具有掏挖扩底基础的优点，但施工中成形的工艺和尺寸检查有一定难度。
五、岩石锚桩基础将锚筋直接锚固于灌浆的岩石孔内，借助岩石本身、岩石与砂浆（或细石混凝土）、砂浆与锚筋间的粘结力来抵抗杆塔传来的外力。
六、抗倾覆基础埋置于经夯实的回填土内，能承受较大的倾覆力矩。
主要用于无拉线电杆及窄身铁塔。
第三章基础施工前的准备工作基础施工前的准备工作包括五个方面：技术准备、人员准备、材料准备、机具准备、现场准备。
第一节技术文件准备及审查一、基础施工前应具备下列技术资料：1、平断面图、杆塔明细表、基础施工图（基础施工说明书）等，由设计提供。
2、基础施工作业指导书。
3、基础施工记录表格。
二、基础施工图的审查1、审查基础顶部尺寸（含根开、地脚螺栓根开、地脚螺栓直径等）是否与铁塔底座对应尺寸相匹配。
2、审查地脚螺栓露出基础顶面高度是否满足螺帽拧紧后至少留有2～3丝扣的裕度。
3、检查底、卡盘加工图的圆槽及抱箍圆弧的直径与水泥杆下段相应部位的直径是否匹配。
4、核对基础图的实物编号与材料表的编号是否一致。
