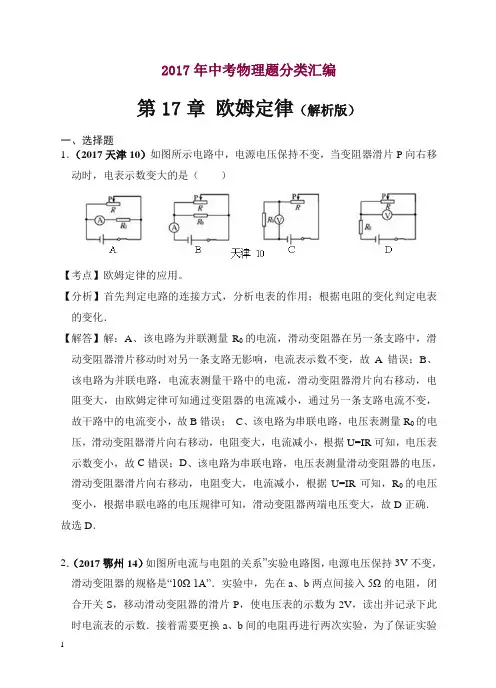

2017年中考物理分类汇编(精编解析版)第17章 欧姆定律(解析版)【精编】
2017年中考物理题分类汇编第17章欧姆定律（解析版）一、选择题1．（2017天津10）如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）【考点】欧姆定律的应用。
【分析】首先判定电路的连接方式，分析电表的作用；根据电阻的变化判定电表的变化．【解答】解：A、该电路为并联测量R0的电流，滑动变阻器在另一条支路中，滑动变阻器滑片移动时对另一条支路无影响，电流表示数不变，故A错误；B、该电路为并联电路，电流表测量干路中的电流，滑动变阻器滑片向右移动，电阻变大，由欧姆定律可知通过变阻器的电流减小，通过另一条支路电流不变，故干路中的电流变小，故B错误；C、该电路为串联电路，电压表测量R0的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，电压表示数变小，故C错误；D、该电路为串联电路，电压表测量滑动变阻器的电压，滑动变阻器滑片向右移动，电阻变大，电流减小，根据U=IR可知，R0的电压变小，根据串联电路的电压规律可知，滑动变阻器两端电压变大，故D正确．故选D．2．（2017鄂州14）如图所电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω【考点】欧姆定律的应用；串联电路的电流规律；串联电路的电压规律．【分析】探究“电流与电阻的关系制电阻两端的电压即电压表的示数不变，根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点求出滑动变阻器接入电路中的电阻与定值电阻阻值的比值；当滑动变阻器接入电路中的电阻最大时，定值电阻的阻值最大，根据比值关系求出定值电阻的最大阻值得出定值电阻的范围，然后结合选项得出答案．【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U滑=U﹣U R=3V﹣2V=1V，∵串联电路中各处的电流相等，∴根据欧姆定律可得：====，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：R max=2R滑max=2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，结合选项可知，ABD不符合，C符合．故选C．3．（2017敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（）【考点】电路图设计．【分析】①在串联电路中，用电器两端电压与其阻值成正比；②在并联电路中，干路电流等于支路电流之和；支路电流与其阻值成反比．【解答】解：由图知：A、压电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．符合要求；B、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大．符合要求；C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大．符合要求；D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小．不符合要求．故选D．4．（2017上海8）在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化．【解答】解：由电路图可2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变，向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A 的示数变小，故A错误；由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；因电压表V1示数与电压表V2示数的差值等于R1两端的电压，且R1两端的电压变小，所以，电压表V1示数与电压表V2示数的差值变小，故C 错误；由电压表V1的示数不变、电流表A的示数变小可知，电压表V1示数与电流表A示数的比值变大，故D正确．故选D．5．（2017威海10）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小【考点】欧姆定律的应用．【分析】（1）根据定值电阻R0与的连接形式判断连接方式；（2）根据电流表和电压表的正确使用判断油量表的类型；（3）根据油量的变化可知浮标的变化，进一步可知滑片移动的方向和接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，根据串联电路的电压特点可知R两端的电压变化．【解答】解：B、由电路图可知，油量表与变阻器R并联，所以油量表应为电压表改装而成的，故B错误；A、由电路图可知，R0与R依次连接即为串联，故A错误；CD、油位越低时，浮标下移，滑片上移，变阻器接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小；由U=IR可知，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数越大，故D错误；同理可知，油位越高，滑片下移，变阻器接入电路中的电阻越小，电路中的电流越大，即流过R的电流越大，故C正确．故选C．6．（2017江西16）如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小【考点】电路的动态分析；欧姆定律的应用．【分析】由电路电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知变阻器两端的电压变化．【解答】解：由电路图可知，定值电阻R与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑动变阻器的滑片P向右滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，故BD错误；由U=IR可知，R两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，即电压表的示数变小，故A错误、C正确．故选C．7．（201如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（）A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，定值动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知R1两端的电压变化．【解答】解：由电路图可知，与滑动变阻器R1串联，电压表测R1两端的电压，电流表测电路中的电流．在滑动变阻器的滑片P向右滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AD错误；由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表的示数变大，故B错误、C正确．故选C．8．（2017绥化10）在如图所示电路中，电源电压保持不变．当开关S闭合时，电路正常工作．当滑片P向左移动时，下列说法正确的是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小【考点】电路的动态分析．【分析】由电路图可知，动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路电流的变化和定值两端的电压变化．【解答】解：由电路图可知，定变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大；故A正确，B错误；根据U=IR可知，定值电阻两端的电压变大，即电压表的示数变大，故C正确，D错误．故选AC．9．（2017嘉兴2）小电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1．当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（）A．A1示数变大B．A1示数变小C．A示数变大D．A示数变小【考点】电路的动态分析．【分析】闭合开关S和S1时的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路中的电流特点可知干路电流的变化．【解答】解：闭合开，电路为R1的简单电路，电流表A1、A测通过R1的电流；再闭合开关S2时，R1与R2并联，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电流表A测干路电流，因并联电路中各支路独立工作、互不影响，所以，闭合开关S2前后，通过R1的电流不变，即电流表A1的示数不变，故AB 错误；因并联电路中干路电流等于各支路电流之和，所以，闭合开关S2后，干路电流变大，即电流表A的示数变大，故C正确、D错误．故选C．10．（2017邵阳15）到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是（）A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．输完药液时，电铃响的原因是其两端电压最大D．开始输液时，电铃不响的原因是电铃没有电流通过【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，可变电阻电压表并联在电铃两端，电流表测电路中的电流，由R的阻值随药液量减少而变小，开始输液时R的阻值最大，输完药液时R的阻值最小，然后结合串联电路的特点和欧姆定律进行解答．【解答】解：由电变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，A．由R的阻值随药液量减少而变小可知，开始输液时，R的阻值最大，电路中的总电阻最大，由I=可知，电路中的电流最小，故A错误；B．由R的阻值随药液量减少而变小可知，输完药液时，R的阻值最小，由串联电路中电阻越大分得的电压越大可知，R两端的电压最小，电铃两端的电压最大，即电压表示数最大，故B错误；C．当输完药液时，R的阻值最小，电铃两端的电压最大，所以电铃响的原因是其两端电压最大，故C正确；D．开始输液时，电路中的电流最小，电铃两端的电压最小，电铃不响，并不是因为没有电流，而是因为电流较小造成，故D错误．故选C．【点评】本题主要考查了欧姆定律的应用，要掌握欧姆定律的公式，能够根据题干判断出R阻值的变化，根据电阻的变化判断出电路中电流的变化．11．（2017大庆10）了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A．电压表V2和电流表A示数均变大B．电压表V1和电流表A示数之比不变C．电压表V2和电流表A的乘积不变D．电压表V2变化量和电流表A变化量之比不变【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I=可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即=R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．12．（2017衡阳7）将光值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光照强度，则电表示数变化情况是（）A．表和表示数均变小B．表示数变大，表示数变小C．表示数变小，表示数变大D．表和表示数均变大【考点】电路的动态分析；欧姆定律的应用．【分析】由图可知，光敏电阻R与定联，电压表测R0两端的电压，电流表测电路中的电流．根据“光敏电阻的阻值随光照强度的增大而减小”可知逐渐增大光照强度时R的阻值变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化．【解答】解：由图可知，光值电阻R0串联，电压表测R0两端的电压，电流表测电路中的电流．因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐增大光照强度时，R的阻值减小，电路中的总电阻减小，由I=可知，电路中的电流变大，即电流表A的示数变大，故AC错误；由U=IR可知，R0两端的电压变大，即电压表V的示数变大，故B错误、D正确．故选D．13．（2017无锡12）阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器【考点】欧姆定律的应用．【分析】由串联电路特点和欧姆定律计算电压在预设值最小时，电路中电流最小，变阻器连入阻值最大，由此计算、分析解答．【解答】解：（1）由图知，R与变阻器串联，电压表测R两端电压，电流表测电路中电流，当定值电阻最大R=20Ω，当电压预设值最小为 1.5V时，电路中电流最小：I最小=I R===0.075A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====60Ω＞20Ω，所以此预设电压值不正确，即A错误；=当定值电阻最大R=20Ω，当电压预设值最小为1V时，电路中电流最小：I最小=I R==0.05A，由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大====100Ω＞20Ω，所以此预设电压值不正确，即B错误；（2）电压预设值越大，电路中电流越大，变阻器两端电压越小，由欧姆定律可知，变阻器连入阻值越小，滑动变阻器阻值调节范围越小．故C正确；（3）实验电压预设值为2V时，当R=20Ω时，变阻器需连入阻值最大，此时电路中电流I===0.01A，此时变阻器连入电路的阻值：R===400Ω，故D错误．故选C．14．（2017襄阳4）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）【考点】欧姆定律的应用．【分析】由欧姆定律I=可知，电阻一定时，流过某定值电阻的电流与其两端的电压成正比；观察分析图象，图中两个量之间成正比关系，看选项中哪两个量的关系与图象中的相符即可．【解答】解：定值电阻的阻值不变，由欧姆定律I=可知，电阻一定时，通过定值电阻的电流与其两端的电压成正比，其I﹣U图象是一条过原点的倾斜直线，所以B符合题意．故选B．15．（2017宜昌17）如中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）【考点】欧姆定律的应用．【分析】分析电路的连接方式，根据串联电路的特点和欧姆定律判断电压表的示数变化，然后找出符合题意的答案．【解答】解：A．由电路表、定值电阻R0、滑动变阻器R串联组成电路，电压表串联在电路中测电源的电压，油面变化时电压表的示数不变，故A不符合题意；B．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测电源的电压，油面变化时电压表的示数不变，故B不符合题意；C．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，由串联电路中总电压等于各分电压之和可知，R两端的电压变大，即电压表的示数变大，故C不符合题意；D．由电路图可知，定值电阻R0、滑动变阻器R串联组成电路，电压表测R0两端的电压，当油面降低时，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，R0两端的电压变小，即电压表的示数变小，故D符合题意．故选D．16．（2017河北8）源电压不变，P置于中点，a为电流表或电压表．任意闭合开关，电路都是安全的，下列说法正确的是（）A．a是电压表B．只闭合S1，P向右滑动，a的示数的变化量与A2示数的变化量的比值变小C．闭合S1、S3，断开S2，A1的示数大于A2的示数D．闭合S1、S2、S3，P向左滑动，A1的示数减小【考点】电路的动态分析；欧姆定律的应用．【分析】（1）由电路图可知，S1与S2闭合时，电表a与电源串联，根据电流表和电压表的正确使用判断a电压的类型；（2）只闭合S1，R1和滑动变阻表a测滑动变阻器两端的电压，两电流表测电路中的电流，根据串联电路的电压特点和欧姆定律分别出电压表a示数的变化量，然后判断a的示数的变化量与A2示数的变化量的比值变化；（3）闭合S1、S3，断与滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，根据并联电路的电流特点比较两电流表的示数关系；（4）闭合S1、S2、S3时，R2与滑动变阻器并联，电流表A1被短路，据此判断滑片移动时电流表A1示数的变化．【解答】解：（1）由电路图可知，当S1，电表a与电源串联，若a为电流表，会造成电源短路，故a不是电流表；此时电路是安全的，说明a是电压表，故A 正确；（2）只闭合S1，R1和滑动变阻器串联，电压表a测滑动变阻器两端的电压，两电流表测电路中的电流，设P向右滑动前后电路中的电流分别为I1、I2，因串联电路中总电压等于各分电压之和，所以，由I=可得，电压表a示数的变化量：△U2=U滑﹣U滑′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=△IR1，则=R1，即a的示数的变化量与A2示数的变化量的比值不变，故B错误；（3）闭合S1、S3，断开滑动变阻器并联后再与R1串联，电流表A1测干路电流，电流表A2测变阻器支路的电流，21世纪有因并联电路中干路电流等于各支路电流之和，所以，干路电流表A1的示数大于支路电流表A2的示数，故C正确；（4）闭合S1、S2、S3时变阻器并联，R1和A1被短路，A1示数为0，滑片移动时电流表A1的示数仍然为0，即示数不变，故D错误．故选AC．17．（2017襄阳6）在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（）A．1：1 B．1：5 C．4：1 D．4：5【考点】欧姆定律的应用．【分析】由电路图开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比．【解答】解：由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2，则电阻R1和R2两端的电压之比：===．在串联电路中，电流相等，由U=IR可知，电阻R1和R2两端的电压之比等于R1和R2的阻值之比，所以，==．故选C．18．（201电阻触摸屏在笔记本电脑及手机登设备上已。

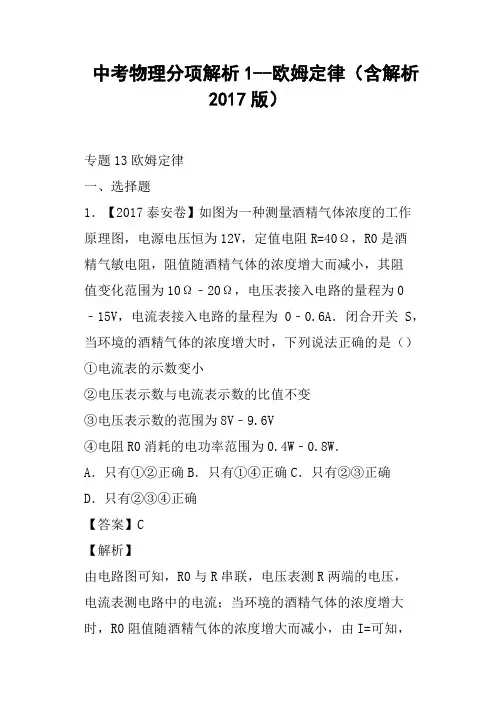

中考物理分项解析1--欧姆定律含解析2017版
中考物理分项解析1--欧姆定律（含解析2017版）专题13欧姆定律一、选择题1．【2017泰安卷】如图为一种测量酒精气体浓度的工作原理图，电源电压恒为12V，定值电阻R=40Ω，R0是酒精气敏电阻，阻值随酒精气体的浓度增大而减小，其阻值变化范围为10Ω﹣20Ω，电压表接入电路的量程为0﹣15V，电流表接入电路的量程为0﹣0.6A．闭合开关S，当环境的酒精气体的浓度增大时，下列说法正确的是（）①电流表的示数变小②电压表示数与电流表示数的比值不变③电压表示数的范围为8V﹣9.6V④电阻R0消耗的电功率范围为0.4W﹣0.8W．A．只有①②正确B．只有①④正确C．只有②③正确D．只有②③④正确【答案】C【解析】由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流；当环境的酒精气体的浓度增大时，R0阻值随酒精气体的浓度增大而减小，由I=可知，电路中的电流变大，即电流表的示数变大，故①错误；由R=可知，电压表示数与电流表示数的比值等于R的阻值，则电压表示数与电流表示数的比值不变，故②正确；当R0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，因串联电路中总电阻等于各分电阻之和，所以，经过R0的电流最大，I大===0.24A，则电压表的最大示数为：U最大=I大R=0.24A×40Ω=9.6V，R0消耗的电功率：PR0大=（I大）2R0=（0.24A）2×10Ω=0.576W，当R0大=20Ω时，电路中的总电阻最大，电路中的电流最小，电路中的最小电流：I小===0.2A，则电压表的最小示数为：U最小=I小R=0.2A×40Ω=8V，所以，电压表示数的范围为8V﹣9.6V，故③正确；R0消耗的电功率：PR0小=（I小）2R0=（0.2A）2×10Ω=0.4W，所以，电阻R0消耗的功率范围为0.4W～0.576W，故④错误；故应选C。

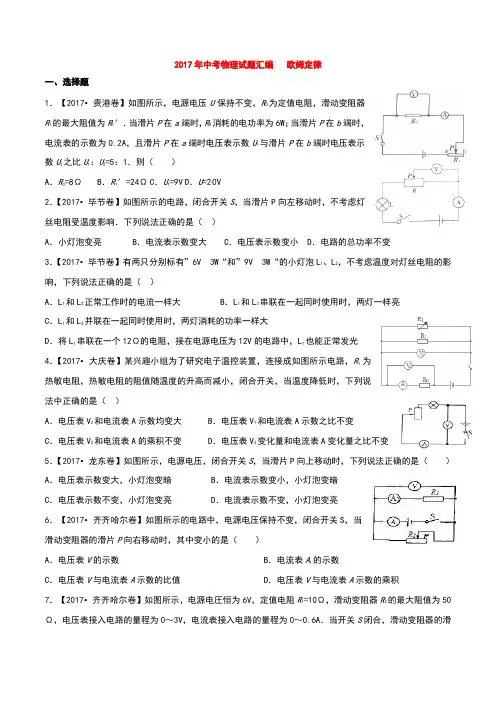

2017中考真题汇编《欧姆定律》
2017年中考物理试题汇编欧姆定律一、选择题1．【2017•贵港卷】如图所示，电源电压U保持不变，R0为定值电阻，滑动变阻器R1的最大阻值为R1′．当滑片P在a端时，R0消耗的电功率为6W；当滑片P在b端时，电流表的示数为0.2A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表示数U 2之比U1：U2=5：1．则（）A．R0=8ΩB．R1′=24ΩC．U1=9V D．U=20V2．【2017•毕节卷】如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A．小灯泡变亮 B．电流表示数变大 C．电压表示数变小D．电路的总功率不变3．【2017•毕节卷】有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．L1和L2正常工作时的电流一样大 B．L1和L2串联在一起同时使用时，两灯一样亮C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光4．【2017•大庆卷】某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A．电压表V2和电流表A示数均变大 B．电压表V1和电流表A示数之比不变C．电压表V2和电流表A的乘积不变 D．电压表V2变化量和电流表A变化量之比不变5．【2017•龙东卷】如图所示，电源电压，闭合开关S，当滑片P向上移动时，下列说法正确的是（）A．电压表示数变大，小灯泡变暗 B．电流表示数变小，小灯泡变暗C．电压表示数不变，小灯泡变亮 D．电流表示数不变，小灯泡变亮6．【2017•齐齐哈尔卷】如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是（）A．电压表V的示数 B．电流表A1的示数C．电压表V与电流表A示数的比值 D．电压表V与电流表A示数的乘积7．【2017•齐齐哈尔卷】如图所示，电源电圧恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为50Ω，电压表接入电路的量程为0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P由b端向a端的移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（）A．当R2=20Ω时，R2的功率为0.8W B．电阻R2两端的电压由5V减小到0VC．电流表的示数变化范围为0.1A～0.3A D．电阻R1功率的变化范围为0.1W～0.9W8．【2017•龙东卷】如图甲所示，两灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V，通过两个灯泡的电流与其两端电压的关系如图乙所示．闭合开关，当滑片变阻器移至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法不正确的是（）A．正常发光的小灯泡是L1，其额定功率为0.45WB．当L2两端的电压为2V时，通过它的电流为0.15AC．正常发光的小灯泡是L2，其额定功率为0.3WD．此时滑动变阻器两端电压为1.5V9．【2017•镇江卷】图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A．M的电阻R M变大 B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变 D．电压表与电流表的示数之比变大二、实验题7．【2017•黄冈卷】小尧为探究“电流与电阻的关系”，设计了如图甲所示的电路，用到的器材有：电源（电压3V不变），标有”20Ω 1A“字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．（1）电路连接完毕，闭合开关前，滑动变阻器的滑片应置于端（选填”A“或”B“）；（2）闭合开关，发现电流表示数几乎为零，电压表示数不为零，出现这种现象的原因可能是定值电阻R（选填“断路”或“短路”）；（3）小尧排除故障后，电路中接入5Ω电阻时，移动滑动变阻器的滑片使电压表示数为U，此时电流表的示数如图乙所示；接着用10Ω电阻替换5Ω电阻接入电路再次实验，此时应将电压表的示数调为V，再记录此时电流表的示数；然后用15Ω电阻替换10Ω电阻继续实验，她发现无论如何调节滑动变阻器的阻值，电压表示数都无法调至U，原因可能是（答一种情况即可）．三、计算题1．【2017•贵港卷】如图甲所示，电源电压保持不变，R2为0﹣20Ω的滑动变阻器．A1的量程为0.6A，A2的量程为3A，V1的量程为15V，V2的量程为3V，不考虑温度对灯丝电阻的影响，定值电阻R1的I﹣﹣U关系图象如图乙所示．（1）当S1、S2都闭合时，A2读数为1.25A，V1读数为6V，小灯泡L恰好正常发光，求定值电阻R1的阻值和小灯泡的额定功率．（2）当S1、S2都断开时，为保证各表的安全使用，求滑动变阻器允许连入电路的阻值范围．（3）当S1、S2都断开时，在各表均能正常工作的情况下，求小灯泡L消耗的最大功率与最小功率之比是多少？该电路通电80s至少能产生多少热量？2．【2017•毕节卷】如图所示，电源电压恒定，R1=30Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.2A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率．3．【2017•大庆卷】如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流变化关系如图（b）所示．（1）求电源的电压U和滑动变阻器的最大阻值R m．（2）当电流I=1.0A时，求电阻R1与R2消耗的功率之比P1：P2．（3）写出电压表V2的示数与通过电阻R2的电流变化关系式，并写出V2大小的变化范围．4．【2017•绥化卷】一只标有“6V、3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：（1）小灯泡正常发光时的电阻是多少？（2）当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b端时，灯泡的实际功率为P′，已知P：P′=16：9，求所换电源的电压？（设所换电源电压和灯丝电阻均不变）。

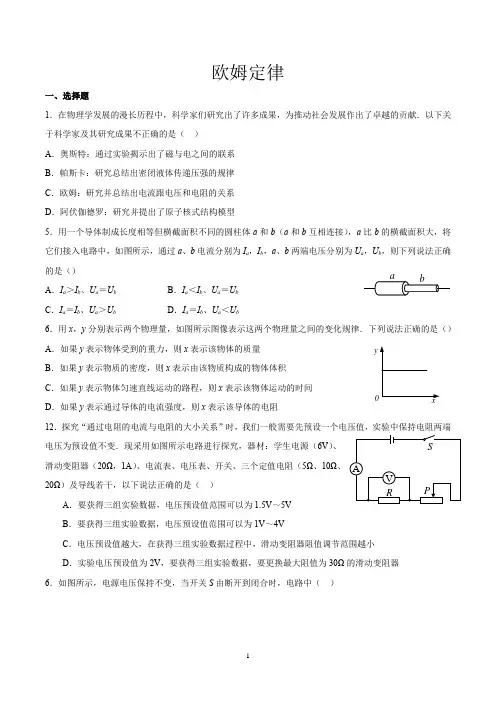

2017年中考物理试题——欧姆定律
欧姆定律一、选择题1．在物理学发展的漫长历程中，科学家们研究出了许多成果，为推动社会发展作出了卓越的贡献．以下关于科学家及其研究成果不正确的是（ ） A ．奥斯特：通过实验揭示出了磁与电之间的联系 B ．帕斯卡：研究总结出密闭液体传递压强的规律 C ．欧姆：研究并总结出电流跟电压和电阻的关系 D ．阿伏伽德罗：研究并提出了原子核式结构模型5．用一个导体制成长度相等但横截面积不同的圆柱体a 和b （a 和b 互相连接），a 比b 的横截面积大，将它们接入电路中，如图所示，通过a 、b 电流分别为I a ，I b ，a 、b 两端电压分别为U a ，U b ，则下列说法正确的是（）A ．I a ＞I b 、U a ＝U bB ．I a ＜I b 、U a ＝U bC ．I a ＝I b 、U a ＞U bD ．I a ＝I b 、U a ＜U b6．用x ，y 分别表示两个物理量，如图所示图像表示这两个物理量之间的变化规律．下列说法正确的是（） A ．如果y 表示物体受到的重力，则x 表示该物体的质量 B ．如果y 表示物质的密度，则x 表示由该物质构成的物体体积 C ．如果y 表示物体匀速直线运动的路程，则x 表示该物体运动的时间D ．如果y 表示通过导体的电流强度，则x 表示该导体的电阻12．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变．现采用如图所示电路进行探究，器材：学生电源（6V ）、滑动变阻器（20Ω，1A ）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）A ．要获得三组实验数据，电压预设值范围可以为1.5V ～5VB ．要获得三组实验数据，电压预设值范围可以为1V ～4VC ．电压预设值越大，在获得三组实验数据过程中，滑动变阻器阻值调节范围越小D ．实验电压预设值为2V ，要获得三组实验数据，要更换最大阻值为30Ω的滑动变阻器 6．如图所示，电源电压保持不变，当开关S 由断开到闭合时，电路中（ ）A ．电流表的示数变大，小灯泡变亮B ．电流表的示数变小，小灯泡变亮yC ．电压表的示数变小，小灯泡不亮D ．电压表的示数变大，小灯泡不亮4．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A ．B ．C ．D ．9．利用图像描述物理量之间的关系是物理学中常用的一种方法，以下图像描述正确的是（ ）A ．水沸腾时温度—时间图像 B ．匀速直线运动 速度—时间图像C ．定值电阻电流—电压图像 D ．电压一定电流—电阻图像11．如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB 和BC 连在一起接入电路，则（ ）A ．U AB ＝U BCB ．R AB ＜R BCC ．I AB ＝I BCD ．U AB ＜U BC26．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V 不变，滑动变阻器的规格是“10Ω 1A ”。

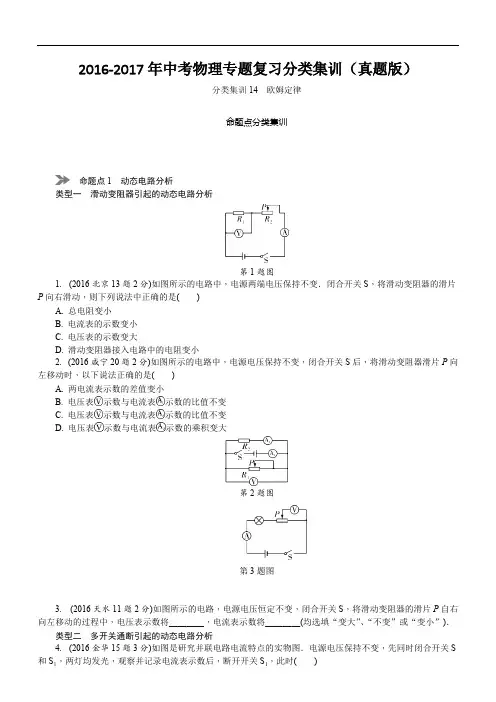

17-16年中考物理专题复习分类集训(附答案真题版)14 欧姆定律
根据图像可知判断出，小明将电压表并联在________两端(选填“滑动变阻器”或“待测电阻”)；由此可 以计算出定值电阻的阻值为________Ω
(4)同学们又设计了两种测量方案 ，方案中定值电阻的阻值为 R0.
①方案一：闭合开关 S，如果电压表
和
的读数分别为 U1 和 U2，则电阻 Rx 的阻值表达式为
________V.
第 14 题图 14. (2016 云南 16 题 2 分)如图所示的电路，电源电压为 12 V 且保持不变．当开关 S、S1 都闭合，滑动变 阻器滑片 P 置于中点时，电流表示数为 1.5 A，则电阻 R＝________ Ω，此时断开 S1，电流表示数变为 0.6 A， 则变阻器的最大电阻为________ Ω. 类型四 I－U 曲线类 15. (2016 鄂州 21 题 2 分)已知甲、乙两灯的额定电压均为 6 V，如图是甲、乙两灯电流随其两端电压变化 的曲线，现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电 流和电源最大电压为( ) A. 0.5 A 12 V B. 1.5 A 12 V C. 1.5 A 8 V D. 0.5 A 8 V
命题点 4 探究电流与电阻的关系 19. (2016 吉林 25 题 6 分)某小组在“探究电流与电阻关系”的实验中，设计了如图所示的电路：
第 电路连接完整； (2)电源由两节电压为 1.5 V 的电池串联组成，则电源电压为________V； (3)若分别将 5 Ω、10 Ω、15 Ω 的电阻接入电路进行实验时，调节滑动变阻器，保持电压表示数为 1.5 V 不 变，那么选取的滑动变阻器的最大阻值应该不小于______Ω.由此得到结论：电压一定时，电流与电阻成 ________； (4)保持电压表示数为 2 ________________________________． V 的条件下重复进行上述实验，其目的是：
九年级物理培优训练及答案--欧姆定律
图2 九年级物理培优训练及答案---欧姆定律一、选择题：本题共8个小题，每小题3分，共24分。
1．由欧姆定律I =UR 变形可得R =U I，以下说法正确的是（ ）A ．导体的电阻跟它两端的电压成正比B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体的电阻由它两端的电压和通过它的电流的比值决定2．如图1，开关闭合后，电压表V 1、V 2的示数分别为2V 、5V ，则R 1：R 2等于（ ） A ．2：5 B ．5：2 C ．3：2 D ．2：33．下面几个实验探究中，采用了相同研究方法的是（ ）①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积 ②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少 ③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压 ④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律 A ．①和③ B ．②和③ C ．①和④ D ．②和④4．将阻值不同的电阻R 1、R 2按图2甲所示电路连接，闭合开关S 后，电流表示0.6A ；保持电源电压不变，再将电阻R 1、R 2按图乙所示电路进行改接，闭合开关S 后，关于电流表的示数，下列说法中正确的是（ ） A ．一定小于0.6A B ．一定大于2.4AC ．一定大于0.6A ，但小于1.2AD ．一定大于1.2A ，但小于2.4A5. 某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。
该报警器内部有一可变电阻R ，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。
当输液管内液体质量减少，电表示数也变小（电源电压恒定）。
图3中符合报警要求的是（ ）6．某同学按图4正确连接好电路闭合开关后发现两电压表指针偏转且角度相同。
为了找电路故障，用一根检测导线分别并联在灯L 1或L 2的两端，发现两电压表指针所指位置都没有任何变化。
人教版 九年级物理 17.2 欧姆定律 培优训练(含答案)
人教版九年级物理 17.2 欧姆定律培优训练一、选择题1. 如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是()A. 同时闭合S1、S2，电流表示数变大，灯变亮B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变C. 同时闭合S1、S3，电压表示数不变D. 断开S1，只闭合S2，电流表、电压表示数都变大2. 在一段电阻不变的导体两端加20 V 电压时，通过的电流为1 A;现在把该导体两端的电压减小到5 V，则此时通过该导体的电流和它的电阻分别为() A.0.25 A 5 Ω B.0.25 A20 ΩC.1 A 5 ΩD.1 A20 Ω3. 小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大，当电流表示数减小到某一值时，装置报警。
开关S闭合后，当有烟雾遮挡射向R的激光时()A.电流表的示数增大，电压表的示数增大B.电流表的示数减小，电压表的示数减小C.电压表与电流表的示数之比减小D.增大R0的阻值，可使装置在更低浓度烟雾下报警4. 如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是()A. 电流表示数变大，电压表示数变大B. 电流表示数变小，电压表示数变小C. 电流表示数变大，电压表示数变小D. 电流表示数变小，电压表示数变大5. 如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a 端向b端滑动时()A. 电压表示数与电流表示数比值变大B. 电压表示数与电流表示数比值变小C. 电流表示数变大，电压表示数变大D. 电流表示数变大，电压表示数变大6. 如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是()A. 滑片P向右移动，表示数变大，表示数不变B. 滑片P向右移动，表示数变小，表示数变大C. 滑片P向左移动，表示数变小，表示数变大D. 滑片P向左移动，表示数变大，表示数不变7. 如图所示的电路，电源电压恒为4.5 V，电流表的量程为0~0.6 A，电压表的量程为0~3 V，定值电阻的阻值为5 Ω，滑动变阻器的最大阻值50 Ω。
2017年中考物理《欧姆定律》试题汇编
2017年中考物理《欧姆定律》试题汇编一、选择题1、（2017?天津）如图所示电路中，电源电压保持不变，当变阻器滑片P向右移动时，电表示数变大的是（）A．B．C．D．2、（2017?鄂州）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω3、（2017?武陵区）如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表（接线柱上标有“-”、“3”、“15”），闭合开关后，调节滑片P，使两电压表指针所指位置相同．下列说法中正确的是（）A．电压表V1与V2示数之比为1：5B．通过两电阻电流之比4：1C．R0与R1两端电压之比为1：5D．R0与R1的阻值之比为1：44、（2017?广州）关于图1、2中各物理量的关系有以下的描述（1）I1=I2=I3=I4（2）U1=U2=U3=U4（3）U3=U1U2≠Ｕ4（4）I1=I2I2≠Ｉ4正确的是（）A．（2）（4）B．（1）（2）C．（3）（4）D．（1）（3）5、（2017?常州）如图所示的电路中，R1=10Ω，R2=30Ω．闭合开关S，电压表V1与V2的示数之比是（）A．1：3B．3：1C．3：4D．4：36、（2017?天水）如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω7、（2017?贺州）如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1：R2等于（）A．5：1B．1：5C．4：1D．1：48、（2017?兰州）如图所示的电路，电源电压均不变，R0为定值电阻，R为最大阻值已知的滑动变阻器，利用下列电路图能够测出待测电阻R x阻值的是（）A．B．C．D．9、（2017?广西）如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω-15ΩD．电路总电阻的最大值为5Ω10、（2017?巴彦淖尔）为了测出未知电阻R x的阻值，某同学利用阻值已知的电阻0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）11、（2017?威海）如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小12、（2017?襄阳）在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为（）A．1：1B．1：5C．4：1D．4：513、（2017?河池）在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（）A．通过R1的电流为1A B．R1两端的电压为2VC．干路中的电流为3A D．电路的总电阻为9Ω14、（2017?桂林）如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（）A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V15、（2017?德州）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A．电路的总功率不变B．电压表与电流表示数的比值不变C．电压表的示数变大D．电流表的示数变小16、（2017?临沂）如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为0.3AB．当乙两端电压为 2.5V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4A17、（2017?营口）如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是（）A．I2=I1、U2＜U1B．I2＞I1、U2=U1C．I2＞I1、U2＞U1D．I2＜I1、U2＜U118、（2017?乐山）如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后（）A．滑动变阻器R x连入电路的阻值随油量的增加而增大B．电流表的读数随油量的增加而减小C．电压表的读数随油量的增加而增大D．电压表改装成油量表刻度均匀19、（2017?乐山）甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知所用的输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表、定值电阻R0和电源接成如图所示电路进行测量．当电压表的示数为 3.0V，电流表的示数为0.5A，则短路位置离甲地的距离为（）A．7.5 km B．15km C．25km D．30km20、（2017?宁波）如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从I a变为I b．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（）A．B．C．D．21、（2017?长春）如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1=U2C．I1＜I2D．I1＞I222、（2017?重庆）为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A．B．C．D．23、（2017?襄阳）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．24、（2017?广东）如图所示电路中，电源电压为 4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为 1.5V，忽略温度对灯丝电阻的影响，则（）A．L2两端的电压为 1.5VB．L1两端的电压为 1.5VC．L1与L2的灯丝电阻之比为2：1D．通过L1与L2的电流之比为1：225、（2017?无锡）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为 1.5V-5VB．要获得3组实验数据，电压预设值范围可以为1V-4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器26、（2017?北京）如图所示是小成测量未知电阻R x的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为 I1；当开关S、S2闭合，开关 S1断开时，电流表示数为 I2．则下列四个选项中，R x的表达式正确的是（）A．R x= I2-I1 I2R0B．R x= I2R0I1C．R x= I1R0I2D．R x= I1R0I2-I126、（2017?大连）如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（）A．B．C．D．27、（2017?陕西）如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小28、（2017?南充）如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6A；当滑片P移到B端时，的示数为0.2A．则R1和滑动变阻器R2的最大阻值分别是（）A．10Ω，15ΩB．10Ω，20ΩC．10Ω，30ΩD．30Ω，10Ω29、（2017?宜昌）如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．30、（2017?广西）如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆（杠杆）相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是（）A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量增加，R的阻值减小，电流表示数变大D．油量减少，R的阻值减小，电流表示数变小31、（2017?邵阳）“节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（）A．总电流B．总电压C．总电阻D．总功率32、（2017?江阴市校级自主招生）如图所示，A、B间电压一定，当滑片P向左移动到另一位置时，通过R1、R2的电流变化量的大小分别为△I1、△I2，电压变化量的大小分别为△U1、△U2，则（）A．△Ｉ1＞△Ｉ2，△Ｕ1＞△Ｕ2B．△Ｉ1＜△Ｉ2，△Ｕ1＜△Ｕ2C．△Ｉ1＜△Ｉ2，△Ｕ1=△Ｕ2D．△Ｉ1=△Ｉ2，△Ｕ1=△Ｕ233、（2017?黄州区校级自主招生）将两只不同阻值的电阻R1、R2连成如图（a）所示的电路，当闭合电键S后，电流表示数为0.5A，现将图（a）中的电阻改接成如图（b）所示的电路，则闭合电键S后，电流表中的示数（）A．一定大于2AB．一定小于0.5AC．一定大于0.5A，但小于1AD．一定大于1A，但小于2A34、（2017?长沙自主招生）在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P由右向左移动到如图所示位置时，下列判断中正确的是（）A．电流表示数增大，电压表的示数减小B．电流表和电压表的示数都减小C．电流表的示数增大，电压表的示数不变D．电流表的示数减小，电压表的示数不变35、（2017?黄州区校级自主招生）在图所示的电路中，电源电压不变．当滑动变阻器R的滑片p移动时，电压表V，电流表A的示数之比增大．则电压表V 或电流表A的示数变化情况以及滑动变阻器R的滑片P的移动情况是（）A．电流表A示数增大，P向右滑动B．电流表A示数减小，P向左滑动C．电压表V示数增大，P向右滑动D．电压表V示数减少，P向左滑动36、（2017?河东区校级模拟）如图所示，在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U A B=1.5V，U BC=2.5V，U A C=4V．在表格中记录数据后，下一步应该做的是（）A．对换L1和L2的位置，再测一组电压值B．换用不同规格的灯泡，再测几组电压值C．整理器材，分析此组数据得出实验结论D．改变电源电压，再测几组电压值37、（2017?福建模拟）下列四个图象中，能正确描述电阻一定时，通过导体的电流与它两端电压关系的是（）A．B．C．D．38、（2017?海门市一模）如图所示，电源电压恒定，定值电阻R0与滑动变阻器R串联，已知：R＞R0，在滑动变阻器的滑片P移动过程中，下列表示两电表读数I、U、R0和R消耗的电功率P0和P R分别随变阻器连入电路部分阻值R和电路中电流I的关系图线中，可能正确的是（）A．B．C．D．39、（2017?南关区一模）分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A．6V B．12V C．18V D．24V 40、（2017?蒙阴县二模）根据欧姆定律，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端电压越大，通过这段导体的电流越大41、（2017?池州模拟）由欧姆定律公式I=UR变形得R=UI，结合所学电学知识，判断下列说法正确的是（）A．导体的电阻跟通过导体的电流成反比B．如果导体被拉长，则其电阻将变小C．如果通过导体的电流变小，导体的电阻将变大D．导体两端电压增大时，电流也增大，但其比值不变42、（2017?鞍山二模）如图所示，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数变小D．电流表A2的示数不变43、（2017?个旧市二模）在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗44、（2017?北京模拟）将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变小，V表示数变大C．A表示数变大，V表示数变小D．A表和V表示数均变大45、（2017?福州三模）如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：146、（2017?雁塔区校级一模）如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0VC．0.2A～0.5A，4V～10V D．0.2A～0.5A，4～6V47、（2017春?灌南县校级月考）如图所示的电路中，当滑片向右移动，灯泡会变暗的是（）A．B．C．D．48、（2017?微山县二模）在图所示的电路中，电源电压保持不变．闭合电键S 后，将滑动变阻器滑片P向右移动时，变大的是（）A．电表A示数与电表A1示数的差值B．电表V示数与电表A示数的比值C．电表V示数与电表A示数的乘积D．电表V示数与电表A1示数的比值49、（2017?微山县二模）如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小50、（2017?天津一模）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（）A．电流表示数变大，电压表与电流表示数之比变大B．电压表示数变小，电压表与电流表示数之比变大C．电流表示数变大，电压表与电流表示数之比不变D．电流表示数变小，电压表与电流表示数之比不变二、填空题1、（2017?黔东南州）当一导体两端的电压为8V时，通过它的电流为0.5A，则这导体的电阻为Ω，当两端电压为0V时，则导体的电阻为Ω．2、（2017?临沂）在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为V，通过R1的电流是A．3、（2017?黑龙江）如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电表的示数之比是2：5，此时灯L1、L2的电阻之比，电流之比是4、（2017?沈阳）如图所示的电路中，电源电压恒定，灯丝的电阻R L不随温度变化，开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度（填“变亮”、“变暗”或“不变”），电流表的示数为I2，若I1：I2=2：3，则R1：R2= ．5、（2017?咸宁）如图所示，电源电压不变，开关S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为V，电阻R2的阻值是Ω．6、（2017?益阳）如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值（填“越大”或“越小”），油箱内油量（填“越多”或“越少”）．7、（2017?淮安）如图所示电路，电源电压恒定，R1=20Ω，R2=l0Ω，当S l闭合，S2、S3断开时，电流表的示数为0.6A，电源电压为V；当S2闭合，S1、S3断开时，电流表示数为A；当S1、S3闭合，S2断开时，电流表示数为A．8、（2017?襄阳）如图，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为，乙电表的示数为．9、（2017?黔南州）如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用表改装的；当油箱中的油面下降时，R的电阻值将，油量表的示数将．（选填“增大”、“减小”或“不变”）10、（2017?齐齐哈尔）如图所示，定值电阻R1=5Ω，定值电阻R2=10Ω，当开关S、S1均闭合时，两电压表示数之比U1：U2= ．若将图中电压表V1、V2换成电流表A1、A2，开关S闭合，S1断开时，两电流表示数之比I1：I2= ．11、（2017?西宁）近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，检测酒精检测仪上电压表的示数将（选填“变大”或“变小”）12、（2017?河池）如图所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示．则可判断电源电压V，变阻器的最大阻值是Ω．13、（2017?泰安）如图所示，电源电压恒为12V，闭合开关后，电压表示数为8V，则两电阻阻值的比值R1：R2= ．14、（2017?德阳）两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲乙两电阻两端的电压之比为；将它们并联接入同样的电路中，通过甲乙两电阻的电流之比为．15、（2017?襄阳）在探究“电流与电阻的关系”实验中，把电流表连入电路时，必须使电流从接线柱流入．每次更换电阻后，在调节滑动变阻器的同时，应观察表，使其示数保持不变．16、（2017?江阴市校级自主招生）如图所示，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是 1.0～2.0A，电压表的示数范围是7.2～2.4V，则电路中定值电阻R0为Ω，电源电压为V．17、（2017?梅江区校级一模）图是甲、乙两导体的电流与电压的关系图象，由图可得甲的电阻是Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙= ．18、（2017?平房区三模）如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两表示数之比U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为、19、（2017?河南模拟）如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻．当闭合开关S，A板上受到的压力F增大时，电流表示数将（选填“变大”、“不变”或“变小”）．此装置可作为压力计使用，当压力减小时，压力计的示数随指针向左摆动而减小，应把（填“电流表”或“电压表”）改装为压力计．20、（2017?儋州校级一模）有两个电阻R1=10Ω，R2=20Ω，将它们串联后接入电源电压为6V的电路中，这时电路在总电阻是Ω，通过R1的电流是A．21、（2017?儋州校级一模）有两个电阻R1=10Ω，R2=20Ω，将它们串联后接入电源电压为6V的电路中，这时电路在总电阻是Ω，通过R1的电流是A．22、（2017?江油市模拟）电源电压不变，R1=10Ω．R2=15Ω．当S1、S2都闭合时．甲、乙都是电压表，则U甲：U乙= ；当S1闭合，S2断开时，甲、乙都是电流表，则I甲：I乙= ．23、（2017?江津区校级一模）甲、乙两个定值电阻，甲标有“16Ω1.5A”、乙标有“22Ω0.5A”．现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为V．24、（2017?武定县校级四模）如图所示的电路中，R2的阻值为3Ω．闭合开关之后，电压表的示数为6Ⅴ，电流表的示数为1A，则R1= Ω，电源的电压为Ⅴ25、（2017?广东模拟）如图是关于电阻A、B的I-U图象．由图可知，电阻值较大的是电阻（填“A”或“B”）．若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是A，此时电路总电阻值是Ω．27、（2017?樊城区模拟）如图甲所示的电路中，电源电压为6V，R1为定值电阻，开关S闭合后，将滑动变阻器R2的滑片移动时，电流表与电压表示数关系如图乙所示，则R1= Ω，R2的最大阻值为Ω．28、（2017?商丘模拟）某导体两端的电压为4V时，通过的电流为0.5A，则导体的电阻为Ω，当导体两端的电压为0时，导体的电阻为Ω．29、（2017?淮安模拟）如图所示电路，电阻R1=2Ω，R2=3Ω．当闭合开关S，电流表A1的示数（选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于Ω．30、（2017?滨海县二模）如图所示电路，电源电压恒为 4.5V，灯L标有“3V0.9W”（灯泡阻值不变），滑动变阻器R上标有“50Ω1A”的字样，电压表量程为0～3V，电流表量程为0～0.6A，为了保证电路中各元件安全工作，电路中允许通过的最大电流为A，灯泡的最小电功率为W，滑动变阻器允许接入电路的阻值范围是Ω．三、实验探究题1、（2017?成都）在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路．（1）在连接电路中，开关应该处于（选填“闭合”或“断开”）状态．（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是（选填“Ｌ1开路”、“Ｌ1短路”、“Ｌ2开路”、“Ｌ2短路”）．（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压串联电路中各部分电路两端的电压之和．实验次数L1两端的电压/V L2两端的电压/V 串联总电压/V1 1.4 1.4 2.82 1.2 1.6 2.83 1.1 1.7 2.82、（2017?扬州）在“探究串联电路电压的特点”活动中．（1）如图所示，连接电路时，至少需要根导线；实验中应选择规格（相同/不同）的小灯泡．（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是（填出一种即可）．（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压．她能否测出L2两端电压？，理由是．（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和．请对小明的做法进行评价：，改进方法是．U A B/V U B C/V U A C/V2.4 1.43.83、（2017?嘉兴）在探究电流与电压关系的实验中，同学们设计了如下三种电路：（1）甲同学认为图2电路比图1电路好，理由是：．乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验．（2）乙同学利用图3电路（其中电阻R=5Ω）完成了本实验，测得数据如下：实验次数电压 U（伏）电流 I（安）电压/电流1 1 0.22 2 0.43 4 0.8分析表格数据，可得出的结论是．（3）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图 2 电路最终也完成了多次实验，该同学的做法是．4、（2017?徐州）如图甲所示，小华用电阻箱和滑动变阻器研究通过导体的电流与电阻的关系．次数R1/ΩI/A1 3.02 6.0 0.333 9.0 0.25（1）图甲中电阻箱R1和滑动变阻器R2的连接方式是联．（2）连接电路前，开关应处于状态．（3）第1次实验时，电流表示数如图乙所示，则电流为A．（4）经过3次测量，得到表格中的实验数据，由此总结出电流与电阻的关系，请你指出小华实验过程中存在的问题：．5、（2017?连云港）小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持 2.4V不变．（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．（2）开关闭合前，滑动变阻器的滑片P应置于端（选填“A”或“B”）．（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应．（选填“变大”、“变小”或“不变”）（4）某次实验时电流表的示数如图乙所示，则电流表示数为A，此时R的阻值为Ω．6、（2017?大连）已知通过导体的电流与导体两端的电压和导体的电阻有关．小明在探究“通过导体的电流与导体两端电压的关系”时，实验器材有：稳压电源、电流表、电压表、滑动变阻器、定值电阻、开关各一个，导线若干．（1）请用笔画线，将图中的电路补充完整．（2）连接电路时，将滑动变阻器的滑片移到了阻值最大端，电流表选择了0～3A的量程．连接好电路后，为了确定电流表的量程选择是否合适，应进行怎样的实验操作？．（3）设计出记录实验数据的表格，表格中要有必要的信息．（4）小明通过实验操作，还确定了电压的取值范围，在该范围内，他预设了n 个间距相等的电压值，为了使测得的实验数据更准确，预设的每个电压值还应满足什么条件？。
备战中考物理培优专题复习欧姆定律练习题及详细答案
一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．3．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第14讲 欧姆定律知识梳理1.欧姆定律欧姆定律：导体中电流跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：I=R U 。
变形公式：U=IR ，R=I U 。
2.电阻的测量用电压表和电流表测电阻，即“伏安法”测电阻。
用电压表和电流表分别测出某个导体两端的电压和通过它的电流，再根据欧姆定律计算出其电阻R=IU 。
“伏安法”测电阻的实验电路如图所示。
实验注意点：连接电路时须断开开关，闭合开关前须将滑动变阻器滑到最大阻值处。
实验需在不同的电压和电流时测量三次，最后求出电阻的平均值。
3.串、并联电路的电压、电流和电阻特点【复习难点】1.用电压表和电流表测电阻时，要会设计实验方案，记录实验数据，完成实验报告，根据要求选择合适的器材等。
2.会用欧姆定律分析和会一般串、并联电路的计算。
【易考点】1.欧姆定律和串联、并联电路的特点是中考中必考的内容之一，常与电路分析、电功和电功率计算相结合。
2.伏安法测电阻也是实验探究中的重要考查点。
考点一 欧姆定律的理解LI 1\根据欧姆定律公式I=R U 可以导出R=IU ，由公式得出的正确结论是() A.导体电阻的大小跟导体两端的电压成正比B.导体电阻的大小跟导体中的电流成反比C.导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D.导体的电阻是导体本身的一种性质，其大小与导体两端的电压和导体中的电流无关【解题思路】导体的电阻由导体材料、长度、横截面积决定，与导体两端的电压和通过导体的电流无关，导体电阻在数值上等于导体两端电压与通过导体的电流之比。
【参考答案】D【方法归纳】准确理解电阻的定义和性质：电阻是导体本身所具有的性质，与通过它的电流、它两端的电压无关，其大小等于导体两端的电压与通过导体的电流之比。
【易错误区】根据欧姆定律的数学表达式可以说“在电压一定时，通过导体的电流与电阻大小成反比”，但不能说成是“在电压一定时，导体的电阻与通过导体的电流成反比”。
考点二 电阻的串、并联阻值计算LI 2\【襄阳】用均匀的电阻丝围成一个正方形ABCD ，如图所示，其中E 为CD 的中点。
当B 、D 两点接入电路中时，阻值为8Ω；则将B 、E 两点接入电路时，阻值为Ω。
【解题思路】设正方形导体每一个边的电阻为R ，当B 、D 两点接入电路中时，边长BAD 和边长BCD相等，则R BAD =R BCD =2R ，两电阻并联时21111R R R +=并，则Ω=+812121R R ，解得R=8Ω。
当B 、E 点接入电路时，R BADE 与R BCE 并联，R BADE =Ω⨯825 =20Ω，R BCE =23×8Ω=12Ω，则Ω=Ω+Ω=+=152121201111BCE BADE BE R R R ，解得RBE=7.5Ω。
【参考答案】7.5【方法归纳】当B 、D 两点接入电路中时，R BAD 与R BCD 并联，根据电阻的并联特点求出正方形每边电阻的阻值，再根据电阻的并联求出将B 、E 两点接入电路时的阻值。
【易错误区】求出正方形ABCD 每边电阻的阻值是解题的关键。
考点三 并联电路中电压和电流的变化规律例3、【呼和浩特】如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片滑动时，发现电流表A 1的示数变大，则()A.滑动变阻器的滑片在向右移B.电压表V 的示数变大C.电流表A 的示数变大D.电压表V 与电流表A 示数的比值变大【解题思路】电阻R 和滑动变阻器并联，电压表测量各支路电压即电源电压，电流表A 测干路电流，A 1测滑动变阻器支路的电流。
电流表A 1的示数变大，则滑动变阻器向左移；电源电压保持不变，则电压表V 的示数不变；通过R 的电流不变，并联电路干路电流等于各支路电流之和，干路电流变大，即电流表A 的示数变大，电压表V 与电流表A 示数的比值变小。
【参考答案】C【方法归纳】本题要先判断电路的串、并联情况，再判断滑动变阻器的变化，最后结合并联电路的电流和电压规律进行分析。
【易错误区】根据电流变化正确判断滑动变阻器滑片的移动方向，并掌握并联电路支路电流的变化对干路电流的影响是解题的关键。
考点四 欧姆定律的综合应用例4、【菏泽】如图甲所示为一种自动测定油箱内油面高度的油量表(实际上由量程为0～0.6A 的电流表改装而成)，滑动变阻器R 的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片。
从油量表指针所指的刻度，就可以知道油箱内油面的高度。
电源电压为24V ，电阻R 0为定值电阻。
(1)电阻R 0的作用是 ，当油箱油面下降时，油量表的示数将变 。
(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时，滑动变阻器的触头在某一端)，求电阻R 0的阻值。
(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端)，电路中的电流为多少？(4)改装设计：用电压表代替电流表做油量表，图乙中已画出部分电路，请完成电路设计。
要求当油箱中的油用完时，油量表(电压表)的示数为零。
【解题思路】(1)电路中如果没有定值电阻R 0，则当滑动变阻器滑片P 滑到下端时，电路会短路，会损坏油量表与电源，因此定值电阻R 0的作用是保护电路，避免短路；当油箱中的油面下降时，滑动变阻器接入电路的阻值会变大，根据I=RU 可知油量表(电流表)的示数会变小。
(2)油箱装满汽油时，油量表(电流表)示数为最大值，此时滑动变阻器电阻最小，R 0两端的电压等于电源电压，由I=R U 可得电阻R 0的阻值。
(3)油箱中汽油用完时(此时滑动变阻器最大)，此时滑动变阻器和电阻R0串联，从而求得总电阻，由I=总R U 求得电路中的电流。
(4)油面下降时，滑片P 向上运动，滑动变阻器接入电路的阻值减小，根据欧姆定律可知电流将增大。
根据公式U=IR ，可以确定定值电阻R 0两端的电压随着电流的增大而增大。
电源电压不变，由于定值电阻两端电压的增大，则滑动变阻器两端的电压减小。
所以要将电压表与滑动变阻器并联，才能出现当油面下降时，电压表的示数也减小的情况，且油箱中的油用完时，油量表(电压表)的示数为零。
【参考答案】(1)保护电路小(2)油箱装满汽油时，油量表(电流表)示数为最大值I=0.6A ，此时，滑动变阻器电阻最小，R0两端的电压等于电源电压U=24V ，由I=R U 可得电阻R 0的阻值R 0=A V I U 6.024==40Ω。
(3)油箱中汽油用完时(此时滑动变阻器最大)，滑动变阻器和电阻R0串联，总电阻R 总=R 0+R=40Ω+60Ω=100Ω，电路中的电流I ′=Ω=10024V R U 总 =0.24A 。
(4)如图所示【方法归纳】分析清楚电路结构、熟练应用串联电路特点及欧姆定律即可解题。
【易错误区】要理清楚在杠杆的作用下油量多少与电阻R 的阻值大小的变化关系以及电阻R 的变化与油量表(电流表或电压表)示数之间的关系，不能弄反了。
探究提升例1、小红按如图甲所示的电路图探究电流与电压的关系。
(1)根据图甲，将图乙中的实物电路连接完整(要求变阻器滑片向右移动时，电流表的示数变大)。
(2)正确连接电路后，闭合开关。
①若发现电流表和电压表的示数都很大，这说明小红在实验操作上存在的问题是 。
②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是。
(3)排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是。
(4)为了使上述实验结论更具有普遍性，你认为还应进行的操作是 (填字母)。
A.换用电压不同的电源再做实验B.换用阻值不同的电阻再做实验(5)现将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡，若要测出该小灯泡正常工作时的电阻，则原实验电路中必须更换的器材是。
【解题思路】(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变大，即向右移动时电阻变小，又因上面已接D，故下面接B。
②电源使用两节干电池，故电压表选用0～3V 量程，与定值电阻并联。
(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处。
②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障。
电压表示数为3V等于电源电压，说明故障是电阻R断路了。
(3)根据表中数据可知，导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A，电压增加几倍，电流也增加几倍，故可以得到结论：在电阻一定时，电流与电压成正比。
(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性。
(5)测一个额定电压为38V、阻值约为10Ω的小灯泡正常工作时的电阻，小灯泡两端的电压必须能达到3.8V，因此电源必须改动。
【参考答案】(1)如图所示(2)①滑动变阻器的阻值没有在最大值处②电阻R断路 (3)电阻一定时，电流与电压成正比 (4)B (5)电源【方法归纳】根据电源的电压和电路中的最大电流确定电表的量程，根据控制变量法分析实验数据得出结论，分析表中的示数得出电流与电阻的关系。
【易错误区】连接滑动变阻器时要注意题目要求。
【考点范围】探究电流与电压、电阻的关系实验。
例2、【张家界】某同学用如图甲所示的实验装置测小灯泡的电阻。
(1)请你帮他用笔画线代替导线连接实物电路，导线不允许交叉。
(2)该同学连接好电路后，闭合开关，发现小灯泡不亮，电流表的指针几乎不偏转，电压表有示数，接近电源电压，你认为该电路的故障可能是。
(3)该同学排除电路故障后，完成实验并将实验数据绘制成图像，如图乙所示，当小灯泡两端的电压为2.0V时，小灯泡的电阻为Ω。
(4)该同学提出在测定电阻值的实验中，绘制的图像是一条直线，而本实验得到的是曲线，你认为原因可能是。
【解题思路】(1)连接伏安法测灯泡电阻电路的技巧：除电压表外其他元件依次串联，最后把电压表与灯泡并联测灯泡电压即可。
(2)闭合开关，灯泡不亮，可能是灯泡短路或灯泡断路或灯泡之外的电路存在断路；电流表指针不动，说明电路断路；电压表有示数，说明电压表与电源两极相连，电压表并联电路之外不存在断路；综合分析可知电路故障是灯泡断路。
(3)由图读出当小灯泡两端的电压为2.0V时通过灯泡的电流，由欧姆定律可计算出灯泡的阻值。
(4)灯泡灯丝的电阻会随温度的增大而增加，而灯泡亮度大时，此时的温度也会升高，其电阻会增大。
【参考答案】(1)如图所示(2)灯泡断路 (3)5 (4)灯泡的电阻随温度的升高而增大【方法归纳】此题主要考查学生对伏安法测电阻的探究实验这一知识点的理解和掌握，难度不是很大，但考查的知识点较多，而这些知识点正是学生容易出错的地方，需要巩固好基础。
