烟气干法脱硫工艺流程
目前广泛使用的5种脱硫工艺技术方案简介
目前广泛使用的5种脱硫工艺技术方案简介目录目前广泛使用的5种脱硫工艺技术方案简介 (1)1、湿法烟气脱硫工艺 (1)2、半干法烟气脱硫工艺 (3)3、烟气循环流化床脱硫工艺 (4)4、干法脱硫工艺 (5)5、NID半干法烟气脱硫 (6)目前世界上燃煤电厂烟气脱硫工艺方法很多，这些方法的应用主要取决于锅炉容量和调峰要求、燃烧设备的类型、燃料的种类和含硫量的多少、脱硫率、脱硫剂的供应条件及电厂的地理条件、副产品的利用等因素。
近年来，我国电力工业部门在烟气脱硫技术引进工作方面加大了力度，对目前世界上电厂锅炉较广泛采用的脱硫工艺都有成功运行工程，主要有湿法烟气脱硫、干法烟气脱硫和半干法烟气脱硫。
现将目前应用较为广泛的几种脱硫工艺原理、特点及其应用状况简要说明如下：1、湿法烟气脱硫工艺湿法烟气脱硫包括石灰石/石灰－石膏法烟气脱硫、海水烟气脱硫和用钠基、镁基、氨作吸收剂，一般用于小型电厂和工业锅炉。
氨洗涤法可达很高的脱硫效率，副产物硫酸铵和硝酸铵是可出售的化肥。
以海水为吸收剂的工艺具有结构简单、不用投加化学品、投资小和运行费用低等特点。
而以石灰石/石灰－石膏法湿法烟气脱硫应用最广。
《石灰石/石灰－石膏法烟气脱硫工程设计规范》中关于湿法烟气脱硫工艺的选择原则为：燃用含硫量Sar≥2%煤的机组或大容量机组（200MW及以上）的电厂锅炉建设烟气脱硫装置时，宜优先采用石灰石－石膏湿法脱硫工艺，脱硫率应保证在96%以上。
湿法烟气脱硫工艺采用碱性浆液或溶液作吸收剂，其中石灰石/石灰－石膏湿法脱硫是目前世界上技术最成熟、应用最广，运行最可靠的脱硫工艺方法，石灰石经破碎磨细成粉状与水混合搅拌制成吸收剂浆液；也可以将石灰石直接湿磨成石灰石浆液。
石灰石或石灰浆液在吸收塔内，与烟气接触混合，烟气中的SO2与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应，最终反应产物为石膏，经脱水装置脱水后可抛弃，也可以石膏形式回收。
由于吸收剂浆液的循环利用，脱硫吸收剂的利用率很高。

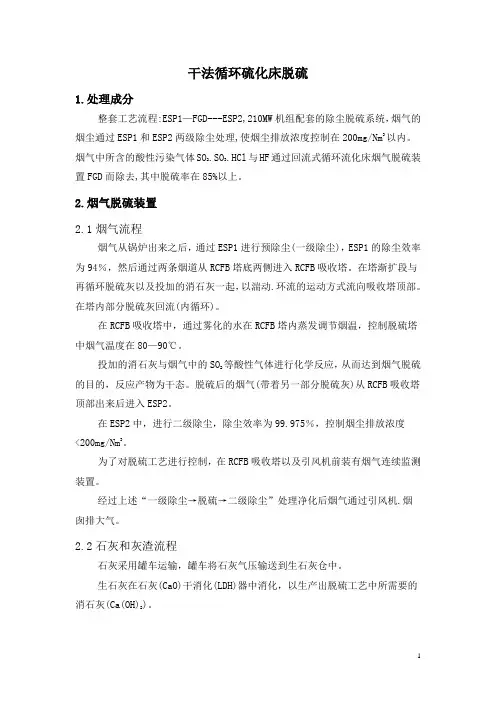

RCFB干法循环硫化床脱硫整理版
干法循环硫化床脱硫1.处理成分整套工艺流程:ESP1—FGD---ESP2,210MW机组配套的除尘脱硫系统，烟气的烟尘通过ESP1和ESP2两级除尘处理,使烟尘排放浓度控制在200mg/Nm3以内。
烟气中所含的酸性污染气体SO2.SO3.HCl与HF通过回流式循环流化床烟气脱硫装置FGD而除去,其中脱硫率在85%以上。
2.烟气脱硫装置2.1烟气流程烟气从锅炉出来之后，通过ESP1进行预除尘(一级除尘)，ESP1的除尘效率为94％，然后通过两条烟道从RCFB塔底两侧进入RCFB吸收塔。
在塔渐扩段与再循环脱硫灰以及投加的消石灰一起，以湍动.环流的运动方式流向吸收塔顶部。
在塔内部分脱硫灰回流(内循环)。
在RCFB吸收塔中，通过雾化的水在RCFB塔内蒸发调节烟温，控制脱硫塔中烟气温度在80—90℃。
投加的消石灰与烟气中的SO2等酸性气体进行化学反应，从而达到烟气脱硫的目的，反应产物为干态。
脱硫后的烟气(带着另一部分脱硫灰)从RCFB吸收塔顶部出来后进入ESP2。
在ESP2中，进行二级除尘，除尘效率为99.975％，控制烟尘排放浓度<200mg/Nm3。
为了对脱硫工艺进行控制，在RCFB吸收塔以及引风机前装有烟气连续监测装置。
经过上述“一级除尘→脱硫→二级除尘”处理净化后烟气通过引风机.烟囱排大气。
2.2石灰和灰渣流程石灰采用罐车运输，罐车将石灰气压输送到生石灰仓中。
生石灰在石灰(CaO)干消化(LDH)器中消化，以生产出脱硫工艺中所需要的消石灰(Ca(OH)2)。
生石灰仓中石灰通过旋转给料阀.喷射器.石灰缓冲仓.螺旋给料机等设备输至干消化器中。
石灰消化所需水是直接喷入消化器的。
完全消化后的消石灰从LDH装置中通过LDH鼓风机气力输送到旋风分离器分离，消石灰通过气力输送到消石灰仓中。
旋风分离器分离的气(含少量消石灰和石灰消化工艺中产生的废蒸汽)直接进入RCFB吸收塔，不仅把汽中的有用成份直接进入了脱硫工艺，同时还消除了环境污染。
烟气脱硫工艺流程
烟气脱硫工艺流程烟气脱硫是指通过一系列工艺过程，将烟气中的二氧化硫（SO2）去除掉的过程。
烟气脱硫工艺流程分为湿法脱硫和干法脱硫两种。
湿法脱硫是指将烟气通过水溶液中，利用化学反应将SO2转化为硫酸盐的过程。
具体的工艺流程如下：首先，烟气进入烟道，经过预处理后进入脱硫塔。
脱硫塔内喷射喷嘴均匀喷射石灰石石膏乳浆。
石灰石石膏乳浆中的氢氧化钙（Ca(OH)2）与烟气中的SO2发生反应生成硫酸钙（CaSO4）。
此时，烟气中的大部分SO2已被转化为固体硫酸钙。
接着，烟气通过脱硫塔底部的收集装置，将硫酸钙和其他固体颗粒分离出来。
分离出的固体颗粒通过输送带或直接下料到输送车上，作为固体废料进行处理。
经过固体杂质的去除后，烟气继续向上通过脱硫塔顶进一步处理。
在顶部，脱硫废气经过雾化喷淋系统进行冷却，并在此过程中加入过量的石灰石石膏乳浆，以保证最后一次反应中可以完全吸收未反应的SO2。
最后，经过处理后的烟气通过脱硫塔底部的烟囱排放到大气中，而脱硫剂（石灰石石膏乳浆）则通过再生装置循环使用。
干法脱硫则是指通过干燥剂将烟气中的SO2捕集并转化为固体硫酸盐的过程。
干法脱硫工艺流程如下：首先，烟气进入干法脱硫系统，通过风机将烟气和干燥剂（通常为活性炭或石灰石粉末）混合。
干燥剂中的CaCO3与烟气中的SO2发生化学反应，生成固体硫酸钙。
接着，经过反应后的固体硫酸钙与其他固体颗粒通过气固分离装置分离出来。
分离出的固体硫酸钙可以作为固体废料进行处理。
处理后的烟气通过除尘器进一步去除固体颗粒，最后经过烟囱排放到大气中。
干法脱硫工艺相较于湿法脱硫工艺具有占地面积小、设备投资少的优点，但同时排放的废气中SO2含量较高，对环境污染较大。
因此，在具体应用时需要根据实际情况进行选择。
总之，烟气脱硫是通过湿法脱硫或干法脱硫来去除烟气中的SO2，保护环境免受污染的重要过程。
不同的工艺流程适用于不同的工业生产环境，通过脱硫工艺可以大幅减少大气中SO2的排放，保护大气环境和身体健康。
干法烟气脱硫
活性炭吸附-再生法
• 主要特点：工艺流程简单，再生过程副产 物少；吸附容量有限，须在低速下运行， 吸附器体积较大；吸附剂易被废气中的氧 气氧化；长期使用后，活性炭产生磨损， 并因微孔堵塞丧失活性。
电子束法（EBA）
• 原理：电子束的高能电子将氧和水等的分 子激发，使之生成氧化能力极强的OH\O和 HO2自由基，这些自由基使烟气中的硫氧 化物和氮氧化物氧化成高价氧化物，再与 水反应生成硫酸和硝酸，再与氨反应生成 硫酸铵和硝酸铵。 • 特点：同时脱硫脱硝。脱硫效率95%，脱 硝效率80%。但系统复杂，运行维护难， 能耗高。
旋转喷雾干燥烟气脱硫工艺系统图
气体悬浮吸收法（GSA）
• GSA脱硫装置与CFB工艺思路相近。 • 二者不同之处在于GSA脱硫装置以氢氧化 钙浆液喷射代替了氢氧化钙粉和水的分别 喷射 。 • 脱硫效率与CFB接近，≥85%。
GSA脱硫装置工艺流程
增湿灰循环法（NID）
工艺原理 • CaO+H2O=Ca(OH)2 • Ca(OH)2+SO2=CaSO3 . 1/2H2O+1/2H2O • CaSO3.1/2H2O+3/2H2O+1/2O2=CaSO4 . 2H2O
干法烟气脱硫
脱硫技术分类
• 目前世界各国己开发出数百种S02控制技术。 这些技术按脱硫工艺特点概括起来可分为 三类，即:（1）燃烧前脱硫 （2）燃烧中脱 硫（3）燃烧后脱硫 • 燃烧后脱硫，即烟气脱硫FGD(Flue Gas Desulfurization) 是指从锅炉排放的烟气中 脱除S02污染物。不影响炉内的燃烧和换热， 是目前控制二氧化硫污染最有效和最主要 的技术手段。 • 按照脱硫剂和脱硫产物的形态特点，烟气 脱硫一般可分为湿法、干法和半干法三类。
干法烟气脱硫工艺流程
干法烟气脱硫工艺流程
干法烟气脱硫工艺流程
干法烟气脱硫是一种常用的控制大气污染物的方法之一，特别适用于高硫煤燃烧产生的烟气脱硫。
下面将详细介绍干法烟气脱硫的工艺流程。
1. 烟气进入除尘器：烟气从燃烧炉中产生后，进入除尘器进行初步过滤。
该除尘器通过布袋过滤器或电除尘器等手段，将烟气中的粉尘颗粒物进行分离，使烟气净化程度提高。
2. 进入喷雾层：经过除尘后的烟气进一步进入以喷雾层为核心的脱硫器，喷雾层可以通过泵将脱硫剂溶液喷洒在烟气上。
3. 脱硫剂喷洒：喷雾层中的脱硫剂溶液可以是一氧化钙（CaO）或者是碳酸钙（CaCO3）等，这些脱硫剂具有和烟气中的硫氧化成硫酸盐的作用，从而减少烟气中的硫化物含量。
4. 硫酸盐沉积：通过脱硫剂喷洒后，烟气中的硫氧化成硫酸盐，并随着烟气流动到沉积层。
沉积层可以由堆积硫酸盐形成，并定期进行清理。
5. 脱硫烟气排放：经过沉积层的脱硫烟气变得净化，其中硫化物含量大大降低。
然后将净化后的烟气排放至大气中。
6. 余热回收：在工艺流程的最后，还可以通过余热回收系统利用脱硫过程中产生的热能。
这种方式可以使得能源利用率得到
提高，减少运行成本，同时也减少了对环境的影响。
干法烟气脱硫工艺流程中的每个步骤都有其特定的功能，通过这些步骤的有机结合，可以达到有效减少烟气中硫化物含量的目的，从而减少对大气环境的污染。
然而，需要注意的是，不同工艺流程的细节可能存在差异，具体的实施取决于烟气脱硫装置的设计和运行需求。
烟气脱硫基本原理及方法
烟气脱硫基本原理及方法公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-烟气脱硫基本原理及方法烟气脱硫基本原理及方法：1 、基本原理：＝亚硫酸盐（吸收过程）碱性脱硫剂＋ SO2亚硫酸盐＋ O＝硫酸盐（氧化过程）2，先反应形成亚硫酸盐，再加氧氧化成为稳定的硫酸盐，然碱性脱硫剂吸收 SO2后将硫酸盐加工为所需产品。
因此，任何烟气脱硫方法都是一个化工过程。
2 、主要烟气脱硫方法烟气脱硫的技术方法种类繁多。
以吸收剂的种类主要可分为：（ 1 ）钙法（以石灰石 / 石灰－石膏为主）；（ 2 ）氨法（氨或碳铵）；（ 3 ）镁法（氧化镁）；（ 4 ）钠法（碳酸钠、氢氧化钠）；（ 5 ）有机碱法；（ 6 ）活性炭法；（ 7 ）海水法等。
目前使用最多是钙法，氨法次之。
钙法有石灰石 / 石灰－石膏法、喷雾干燥法、炉内喷钙法，循环流化床法、炉内喷钙尾部增湿法、 GSA 悬浮吸收法等，其中用得最多的为石灰石 / 石灰－石膏法。
氨法亦多种多样，如硫铵法、联产硫铵和硫酸法、联产磷铵法等，以硫铵法为主。
二、烟气脱硫技术简介：( 一 ) 石灰石 / 石灰 - 石膏湿法烟气脱硫技术：石灰石 / 石灰 - 石膏湿法烟气脱硫工艺采用价廉易得的石灰石作脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌制成吸收浆液。
当采用石灰为吸收剂时，石灰粉经消化处理后加水搅拌制成吸收浆液。
在吸收塔内吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的空气进行化学反应，最终反应产物为石膏。
同时去除烟气中部分其他污染物，如粉尘、 HCI 、 HF 等。
脱硫后的烟气经除雾器除去带出的细小液滴，经热交换器加热升温后排入烟囱。
脱硫石膏浆经脱水装置脱水后回收。
该技术采用单循环喷雾空塔结构，具有技术成熟、应用范围广、脱硫效率高、运行可靠性高、可利用率高，有大幅度降低工程造价的可能性等特点。
性能参数◇ 石膏品质： 90% 左右纯度◇ 脱硫效率可达 95% 以上◇ 利用率：＞ 95%◇ 电耗：～ %◇ 钙硫比Ca/S ≤◇ 水耗及废水量：与烟气及工艺参数有关◇ 占地面积：取决于现场条件系统组成：石灰石 / 石灰－石膏法烟气脱硫装置由吸收剂制备系统、烟气吸收及氧化系统、脱硫副产物处置系统、脱硫废水处理系统、烟气系统、自控和在线监测系统等组成。
除尘、脱硫、脱硝工艺原理及流程
除尘、脱硫、脱硝工艺原理及流程随着气候变化和环境保护意识的增强，我国对空气质量的要求越来越高。
因此，烟气净化技术成为了重要的环保工程，其中包括除尘、脱硫和脱硝三个方面。
下面，让我们了解一下这些技术的原理和流程。
一、除尘除尘是烟气净化中最基础和最常见的一步处理。
它通过与高速运动的烟气产生作用，使烟气中的固体颗粒被收集到除尘器内，以达到净化空气的目的。
常见的除尘设备有静电除尘器、袋式除尘器、湿式除尘器、离心除尘器等。
除尘器的工作原理主要是利用电场作用、虑材拦截、冲击折减等原理进行粉尘的分离。
二、脱硫燃煤、燃油等热力发电和工业生产过程中，硫元素会与氧气形成二氧化硫（SO2）等有害气体，这些有害气体对环境和人体健康造成威胁。
因此，脱硫净化是非常重要的烟气净化步骤。
常用的脱硫技术包括吸收法、氧化-吸收法、诱导法、半干法、干法等。
吸收法是目前应用最广泛的技术，是烟气中SO2与吸收液中反应生成二氧化硫溶液的过程，其主要反应公式为CaCO3＋SO2＋0.5O2＋H2O→CaSO4?2H2O+CO2。
三、脱硝脱硝技术主要是通过化学反应将NOx变为N2或N2O，以减少氮氧化物的排放。
目前，常用的脱硝技术有选择性催化还原（SCR）法、选择性非催化还原（SNCR）法、NH3氧化脱硝法等。
其中，SCR法利用了化学催化反应的原理，通过向烟气中喷射适当的氨水，在催化剂的作用下将NOx还原为N2和H2O。
NH3氧化脱硝法是通过将NH3气体与烟气中的NOx反应生成N2和H2O的方法。
以上就是除尘、脱硫、脱硝工艺的原理和技术流程，它们对于改善空气质量、保护大气环境起着至关重要的作用。
在实际应用中，需要根据不同的工艺特点和实际情况，采用合适的技术方案进行处理，以达到最佳的净化效果。
干法烟气脱硫工艺流程
干法烟气脱硫工艺流程
《干法烟气脱硫工艺流程》
干法烟气脱硫是一种常用的除硫工艺，它通过喷射干法脱硫剂将烟气中的二氧化硫转化为硫化钙，并将其捕集、转运和处置。
接下来，我们将介绍干法烟气脱硫的工艺流程。
首先，烟气进入烟气处理系统，经过一系列的预处理操作，包括除尘、冷凝等，将烟气中的颗粒物和水蒸气去除，以便后续的脱硫操作。
其次，烟气在喷射干法脱硫剂的吸收塔中与脱硫剂接触，将其中的二氧化硫转化为硫化钙。
干法脱硫剂通常是一种碱性固体颗粒物，如石灰石或石膏，它们与烟气中的二氧化硫反应生成硫化钙。
然后，经过吸收塔的处理后，烟气中的硫化钙被捕集并转移至硫酸厂，再经过一系列的处理和反应，将硫化钙转化为硫酸。
最后，经过硫酸厂处理后，生成的硫酸可以用于工业生产或其他用途，而剩余的固体废弃物则可进行资源化利用，减少对环境的影响。
通过上述流程，干法烟气脱硫技术可以有效地减少烟气中的二氧化硫排放，达到环保和节能的目的。
同时，该工艺流程在硫酸产量方面也具有一定的经济效益，为环境保护和资源循环利用提供了重要的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烟气干法脱硫工艺流程
烟气干法脱硫是一种高效、节能的大气污染治理技术，主要用于煤电、钢铁、化工、石化等工业领域中脱去烟气中的SO2，以达到环境保护和节能减排的目的。
以下是烟气干法脱硫的工艺流程。
一、原理
烟气干法脱硫是利用可吸收氧化物（Calcium Oxide，简称CaO）或可溶性碱金属化合物（如氢氧化钠、氢氧化钾等）与烟气中的SO2反应，生成可溶性的硫酸钙（Calcium Sulfate，简称CaSO4）或氢氧化钠、氢氧化钾等的硫酸盐，从而实现脱硫目的。
其反应方程式如下：
CaO + SO2 → CaSO4
二、工艺流程
1. 烟气收集：收集烟道中的烟气，可采用布袋除尘器等设备减少烟雾颗粒物。
2. 干式喷雾喉：在烟气通过时，向其中喷雾可溶性的脱硫剂，如CaO或NaOH水溶液。
3. 喷雾液分布系统：将液态的脱硫剂均匀地喷洒到干式喷雾喉，使其均匀湿润。
4. 旋流器：在干式喷雾喉下方添加旋流器，旋转烟气和喷雾液，促进脱硫剂和SO2的反应。
5. 颗粒物分离：在旋流器上方设置高效除尘器，过滤掉喷洒后残留的较大颗粒。
6. 除湿器：在除尘器后增设除湿器，降低烟气温度和湿度，避免SO2与水蒸气反应的影响。
7. 出口排放：经过脱硫处理后的烟气排放至大气中，同时生成的CaSO4或硫酸盐也被收集使用或处理，如制备水泥等。
三、总结
烟气干法脱硫技术具有简单、高效、节能、环保等特点，其具体工艺流程也非常清晰明了。
在未来的环保治理领域中，烟气干法脱硫应用将越来越广泛，并得到更多的技术和研究支持。
