七号信令详解

七号信令基础第1章 GSM信令系统简介我们已经知道,数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成,但这只是根据功能划分的物理上的组合,大多数功能是分布在不同的设备中的,这样在执行任务时就需要交换信息,协调动作:分散的设备需要相互配合才能完成某项任务,设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中,我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合,协同运行,共同完成某项任务。
GSM系统中,信令消息具体体现在接口的协议和规范上,我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点,而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流,这种信息流必须按照一定的规约,也就是双方应遵守某种协议,这样信息流才能为双方所理解。
不同的实体所传送的信息流不同,但其中也可能有一些共同性,因此,某些协议可以用在不同的接口上,同一接口会用到多种协议。
图1-1表示了在无线接口(Um接口)上存在的不同协议,其中SS规程用于移动台对HLR设置补充业务的参数;MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息;RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口,例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构,横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施;纵向对应于各个功能层面,从最低的传输层开始,逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口,它们涉及到GSM 系统中的许多重要协议。
7号信令基本概述

七号信令系统概述9在通信设备之间传递的各种控制信号,如占用、释放、设备忙闲状态、被叫用户号码等,都属于信令。
9信令就是各个交换局在完成呼叫接续中的一种通信语言。
信令系统指导系统各部分相互配合,协同运行,共同完成某项任务。
信令的分类有多种方式9按信令的功能分为:9线路信令、路由信令、管理信令9按信令的工作区域分为:9用户线信令、局间信令9按信令的信道传送方式,信令分为:9随路信令9共路信令9信令信道和业务信道完全分开,在公共的数据链路上以消息的形式传送一群话路的信令方式。
97号信令就是共路信令系统。
交换网络交换网络信令设备信令设备信令链路话路广州市宜通世纪科技有限公司G uang Z hou E astone C entury T echnology 共路信令系统的特点(1)91)信道利用率高•一条64Kbit/s 的信令链路可平均为3000个中继话路服务。
•随路信令中,16个子帧的TS16仅仅为30个中继话路服务。
92)信令传送速度快•一条64Kbit/s 的信令链路每秒至少传送8000个数字。
地址号码可以在一个消息中发送完毕。
•随路信令系统的记发器信号采用收发互控信号,发送持续时间长,一个信令只能包含一个数字,如发送8位被叫号码,就需8个信令收发周期,持续几百毫秒。
在随路信令系统中,一个信令链路一般每秒传送10个左右的数字。
93)信令容量大•共路信令系统一个信令消息长度最大为272个字节,一个八位码就能表示256种不同的含义,可包含多种消息,信息容量很大。
•随路信令系统的记发器信令采用多频编码信令,前向信令为六中取二,有15种,后向为四中取二,有6种。
可见信令容量十分有限。
94)应用范围广泛,可支持ISDN、移动通信、智能网等业务95)信令网与通信网分离,便于维护和管理96)可方便地扩充新的信令规范,适应未知业务发展91)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps,TS0除外)作为信令信道,称为信令链路。

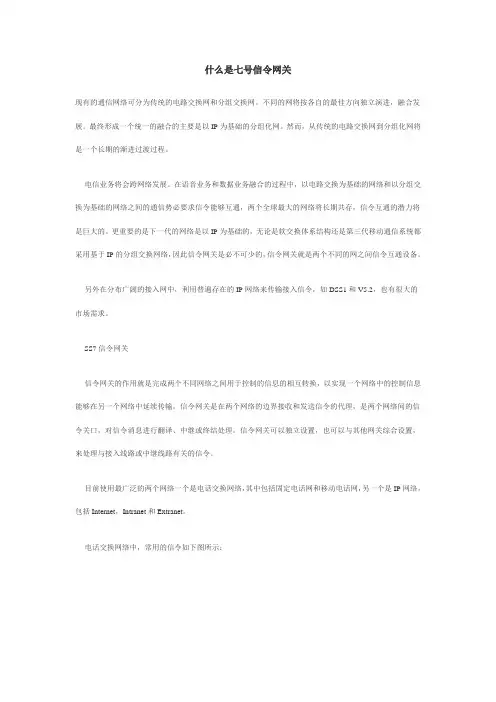

什么是七号信令网关

什么是七号信令网关现有的通信网络可分为传统的电路交换网和分组交换网。
不同的网将按各自的最佳方向独立演进,融合发展。
最终形成一个统一的融合的主要是以IP为基础的分组化网。
然而,从传统的电路交换网到分组化网将是一个长期的渐进过渡过程。
电信业务将会跨网络发展。
在语音业务和数据业务融合的过程中,以电路交换为基础的网络和以分组交换为基础的网络之间的通信势必要求信令能够互通,两个全球最大的网络将长期共存,信令互通的潜力将是巨大的。
更重要的是下一代的网络是以IP为基础的,无论是软交换体系结构还是第三代移动通信系统都采用基于IP的分组交换网络,因此信令网关是必不可少的,信令网关就是两个不同的网之间信令互通设备。
另外在分布广阔的接入网中,利用普遍存在的IP网络来传输接入信令,如DSS1和V5.2,也有很大的市场需求。
SS7信令网关信令网关的作用就是完成两个不同网络之间用于控制的信息的相互转换,以实现一个网络中的控制信息能够在另一个网络中延续传输。
信令网关是在两个网络的边界接收和发送信令的代理,是两个网络间的信令关口,对信令消息进行翻译、中继或终结处理。
信令网关可以独立设置,也可以与其他网关综合设置,来处理与接入线路或中继线路有关的信令。
目前使用最广泛的两个网络一个是电话交换网络,其中包括固定电话网和移动电话网,另一个是IP网络,包括Internet,Intranet和Extranet。
电话交换网络中,常用的信令如下图所示:图中MAP,CAP,RANAP,BSSAP为移动通信系统使用的信令;ISUP,TUP,INAP为固定网使用的信令;DSS1和V5.2为接入网使用的信令。
九十年代末,IETF成立了信令传输(SIGTRAN)工作组来解决分组形式的电话信令在IP网络上传输,确定电话信令的功能和性能要求,实现在IP网络节点之间传输如SS7 ISUP,TUP和DSS1之类的信令。
SIGTRAN构架是在流控传输协议(SCTP)上加一个用户适配层(UAL)。
基础知识-七号信令

七号信令一、NO.7系统在S12中硬件结构1、硬件介绍:IPTM:(INTIGRATE PACKET TRUNK MODULE)集成报文中继模块DTRI(数字中继板,类型I)是IPTM完成七号信令处理的主要功能板,与DTUA结构相似,DTRI中也有中继物理接口和TRAC (中继访问电路),TRAC的功能也与DTUA的相似,只是不再有CAS信息提取功能。
这样,话音信道(VOICE CHANNEL)进入DTRI 后,经8/16比特转换,由TRAC经MCUB进入交换网络。
由于信令消息可能来自IPTM模块所连的中继,也可能经别的中继模块进入,再经DNS送入负责七号信令处理的IPTM。
为了使信令方式更通用,携带信令消息的CH16如果直接进入处理信令的DTRI,也必须经过TI交换,选面级的反射,再回到该IPTM 模块,这称之为信道16环路(CH16 LOOP)带有信令消息的CH16经MCUB的TI进入OBCI,再到达一个ILC。
当ILC检测到信令消息后,将信令消息送入一个存储器(RAM)作初步处理,处理结束后通知OBC。
OBC再到RAM中读取信令消息,判定信令消息的目标后,或者将信令消息经OBCI,MCUB,DSN送往相应话路所在的DTUA,或者将信令信息送往负责向目标所在交换局发送信令信息的IPTM中,此时IPTM所完成的是信令转接点(STP—SINGNALLING TRANSFER POINT)的功能。
一个七号信令的路由(ROUTE)通常由基于DTUA板的不含信令信道的一定数目的链路,和少两条其中每条都有一个信令信道的链路组成,而信令链路是基于DTRI板。
高性能公共信道信令模块(HCCM)在A1000 S12中,除了IPTM外,HCCM也可处理七号信令,DTUA把传送信令信息的的信道送往一个HCCM,由它完成对七号信令的处理HCCM由一块MCUA和最多8块SLTA(信令链路终端板,类型I)组成信令信道(CH16)由中继进入DTUA,经过网络交换,送入HCCM 的MCUA再由与SLTA板对应的一个固定信道送入信令链路终端板(SLTA)中。
(完整版)七号信令详解

七号信令基础第1章 GSM信令系统简介我们已经知道,数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成,但这只是根据功能划分的物理上的组合,大多数功能是分布在不同的设备中的,这样在执行任务时就需要交换信息,协调动作:分散的设备需要相互配合才能完成某项任务,设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中,我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合,协同运行,共同完成某项任务。
GSM系统中,信令消息具体体现在接口的协议和规范上,我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点,而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流,这种信息流必须按照一定的规约,也就是双方应遵守某种协议,这样信息流才能为双方所理解。
不同的实体所传送的信息流不同,但其中也可能有一些共同性,因此,某些协议可以用在不同的接口上,同一接口会用到多种协议。
图1-1表示了在无线接口(Um接口)上存在的不同协议,其中SS规程用于移动台对HLR设置补充业务的参数;MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息;RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口,例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构,横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施;纵向对应于各个功能层面,从最低的传输层开始,逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口,它们涉及到GSM 系统中的许多重要协议。
7号信令详细

CC08STP 技术手册 第一章 「信令基本概念」第 4 页
信令数量、种类、传送方式上与用户线信令均有较大的差别。
1.2.3
按照信令的传送信道来划分 按照信令传送所使用的信道来划分, 可分为随路信令方式和公共信道信令方式两类。 后
者常称为共路信令方式。
1.3 随路信令方式
随路信令方式是某个通话电路所需的信令,由该电路本身或者由某一固定分配的专用 信令电路传送的信令方式。
CC08STP 技术手册 第一章 「信令基本概念」第 2 页
发端交换局立即向主叫用户送出拨号音;主叫用户听到拨号音后,开始拨号,送出拨号 信令; 发端交换局根据被叫号码选择局向(路由)及中继线。如有路由可利用,发端交换局向 终端局发送占用信令,然后把被叫用户号码送终端局; 终端交换局根据被叫号码,将呼叫连到被叫用户,向被叫用户发送振铃信号,并向主叫 用户送回铃音; 当被叫用户摘机应答时,此应答信令送给终端交换局并将应答信令转发给发端交换局。 双方开始通话; 通话完毕,若被叫用户先挂机,则一挂机信令由终端局发送发端局;发端交换局通知主 叫用户挂机; 如果主叫用户先挂机, 则发端局立即拆线, 并把一拆线信令送给送终端交换局, 通知其拆线; 终端交换局拆线后,回送一个拆线证实信令,于是一切设备复原。 以上是电话接续中最基本的信令流程。 在电话网中, 实际通信过程和使用的信令比这要 复杂得多。 随着电话通信技术的发展,信令的种类、具有的功能及其传输方式都有了较大的变化。 信令的定义也远远超出了上述定义的范围。在种类上,不仅包括通信过程为建立、维持、解 除通信关系所使用的信令,还包括了交换局间传递的网络管理、业务管理方面的信令;在功 能上不仅有监视、 选择功能, 还具有网络管理功能; 在信令的形式上, 不仅有直流脉冲信令、 多音频编码信令,还有数据传送的分组消息形式的信令。 但是,不管信令的种类、功能及传送形式如何变化,信令本身却始终具有一些区别于其 它信息的明显特征: ──信令是在用户设备与网络节点间/或网络节点间传送的信息; ──信令是上述信息中起监视、选择及网络管理功能的信息(在一个信令系统中,一种 功能可以用几个信令来表示,而一个特定的信令又可以用来实现一种或几种不同的功能) 。 1.1.2 信令方式 信令的传送要遵守一定的规约和规定,这就是信令方式。它包括信令的结构形式,信令在 多段路由上的传送控制方式。 选择合适的信令方式, 关系到整个通讯网通信质量的好坏和投 资成本的高低。 1.1.3 信令系统 信令系统指为了完成特定的信令方式,所使用的通信设备的全体。 综上所述,可以明显的看到信令在电话接续中的重要作用。如果没有这些信令,人和机
七号信令网

第一章七号信令网第一节7号信令系统5.1.1 信令的基本概念信令是各交换局在完成呼叫接续中的一种通信语言。
例如,一个用户要打电话,必须先摘机,即由用户话机向交换局送出摘机信号;然后用户拨被叫号码,即送出拨号信号;如果用户挂机,则向交换局送出挂机信号等。
在实际通信过程中,摘机、挂机、拨号等是用“电信号”来表示的。
这些电信号不同于要传送的话音电信号,它们指挥相关交换机采取相应的动作,因此称之为信令或信号。
为了保证电话网的正常运行,完成网络中各交换局间信息的正常传输和交换,以实现任意两个电话用户之间的通信,必须要有完善的信令方式。
信令方式是通信网中各个交换局在完成各种呼叫接续时所采用的一种通信语言,完成和实现各种信令方式就构成了电话网的信令系统。
5.1.2 信令的分类按照信令的作用区域可以把信令划分为用户线信令和局间信令两种。
●用户线信令是用户和交换机之间的信令,在用户线上传输,按功能可分为三种:第一种是反映用户话机摘挂机状态的状态信号。
这类信号是直流信号,由摘挂机状态所决定。
第二种是反映用户呼叫目的的拨号信号(数字信号)。
它是由主叫用户拨号所决定的。
拨号信号有两种形式,号盘话机的直流脉冲信号和多频按键话机的双音多频信号。
第三种是由交换局发给用户的表示线路忙闲状态的铃流和忙音等信号(拨号音、铃流、回铃音、忙音、催挂音等)。
●局间信令是电信网中各个交换节点之间传送的信令。
更广义的说,局间信令可以是电信网中各个网元之间传送的信令。
局间信令按技术或传送方式又可分为随路信令和公共信道信令两种方式。
1、随路信令:是指在所接续的话路中传递各种所需的功能信号的方式。
具体地说,随路信令就是在所接续的话路中,传递两局间为接续所需要的占线、应答、拆线等线路信号及控制接续的记发器信号和证实信号等。
随路信令分为监视信令与地址信令两类,通常称为线路信令与记发器信令。
线路信令:主要是监视和改变线路上的呼叫状态或条件,以控制接续的进行。
