初中物理杠杆知识点及经典考题解析汇报
初三物理杠杆知识点初三物理杠杆知识点总结
初三物理杠杆知识点初三物理杠杆知识点总结
初三物理杠杆知识点总结：
1. 杠杆的概念与性质：
- 杠杆是由一个支点和两个平衡力组成的物理装置。
- 杠杆的性质有：力臂、力的大小、力的方向、平衡条件等。
2. 杠杆的分类：
- 根据支点位置，杠杆可分为一类杠杆、二类杠杆和三类杠杆。
- 一类杠杆：支点在力的一侧，包括杠杆平衡条件、力臂与力的关系等。
- 二类杠杆：支点在物体的中间，包括力的方向与大小、力臂与力的关系等。
- 三类杠杆：支点在力的另一侧，包括力的方向与大小、力臂与力的关系等。
3. 杠杆的平衡条件：
- 杠杆平衡条件是指杠杆在平衡时，根据力矩的平衡条件得出。
- 平衡条件为：⊿m*l1 = ⊿m*l2，即物体两侧的力矩相等。
4. 杠杆的应用：
- 杠杆广泛应用于机械、工程、生活等各个方面。
- 杠杆可以改变力的大小、方向和点的位置，实现工程上的升降、转动等操作。
以上是初三物理杠杆的基本知识点总结，希望对你有帮助。
如果还有其他问题，可以随时提问。
中考物理简单机械考点梳理+试题!
中考物理简单机械考点梳理+试题！一、思维导图二、知识点过关知识点一：杠杆1.杠杆的定义在力的作用下能绕着固定点转动的硬棒，叫做杠杆。
（如跷跷板）【注意】杠杆可以是直的，也可以是弯，可以是各种各样的形状，但是它一定是硬棒。
2.杠杆五要素①支点：杠杆绕着转动的固定点，用O表示。
②动力：使杠杆转动的力，用F1表示。
③阻力：阻碍杠杆转动的力，用F2表示。
④动力臂：从支点到动力作用线的距离，用l1表示。
⑤阻力臂：从支点到阻力作用线的距离，用l2表示。
（力的作用线：通过力的作用点，沿力的方向所画的一条直线）【注意】支点一定在杠杆上，而力臂不一定在杠杆上；动力和阻力的作用点都在杠杆上；力臂是支点到力的作用线的距离，而不是到作用点的距离。
（认真区别作用线与作用点）01关于杠杆，下列说法中正确的是（）A．杠杆一定是直的B．使用杠杆时可以省力同时又省距离C．动力臂一定等于支点到动力作用点的距离D．动力臂不仅与动力作用点的位置有关，而且还跟动力的方向有关3.力臂的画法一定点（支点），二画线（力的作用线），三从点（支点）向线（力的作用线）引垂线，支点到垂足的距离即为力臂，并表上相应的符号（l1或l2）。
如下图：一定点二画线三引垂线02如图甲所示，用钢丝钳剪铁丝时，钢丝钳可以看成是两个杠杆的组合，其中一个杠杆如图乙所示。
请在图乙中：（1）画出动力F1的力臂；（2）从A、B两点中选择更省力的位置，在该点处画出阻力F2的示意图。
4．杠杆的平衡条件含义：在力的作用下，如果杠杆处于静止状态或缓慢匀速转动时，我们就说杠杆平衡了。
杠杆平衡条件：动力X动力臂=阻力X阻力臂（F1l1=F2l2）03在探究“杠杆的平衡条件”实验中，小华利用杠杆、细线、钩码等器材进行探究：（1）调节杠杆平衡时，根据生活经验，需要保持杠杆在位置平衡。
从实验的角度来讲，杠杆在这个位置平衡是为了方便读取。
（2）如图所示在杠杆左侧的A点挂上两个钩码，为了使杠杆保持平衡，在杠杆的右侧挂钩码时，是先确定细线位置再挂钩码还是先挂钩码再确定细线位置？。
初中物理经典题解析——杠杆考题归类点拨
杠杆考题归类点拨题型一：会确认并画出杠杆的力臂点拨:例1如图1甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂L1、阻力臂L2 .点拨:画力臂时必须注意力臂是“支点到力的作用线的距离”,而不是“支点到力的作用点的距离”.力的作用线是通过力的作用点并沿力的方向所画的直线.答案:如图丙所示。
例2如图2所示杠杆中，动力臂用L表示,图中所画力臂正确的是（）点拨:动力臂是“支点到动力的作用线的距离"，画动力臂时应从支点向动力的作用线作垂线。
四个图中只有D 是正确的。
答案：D题型二：判断是省力杠杆还是费力杠杆例3下列工具中，属于省力杠杆的是( ）A．夹邮票用的镊子B．理发师修剪头发用的剪刀C．剪铁丝用的钢丝钳D．钓鱼用的鱼竿点拨：根据杠杆平衡条件，我们把杠杆分为三类：省力杠杆、费力杠杆和等臂杠杆。
如果动力臂比阻力臂长,就是省力杠杆;如果动力臂比阻力臂短,就是费力杠杆；如果动力臂和阻力臂相等，就是等臂杠杆。
上面例子的实质都是考查的杠杆的分类。
A、B、D三种杠杆均是阻力臂大于动力臂,所以它们都是费力杠杆.答案：C例4人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。
如图3所示是手端起茶杯的情景,其前臂骨骼相当于杠杆，肱二头肌收缩提供动力.由图3可以看出,这是一个（）A．费力、省距离的杠杆B．省力、费距离的杠杆 C．既费力，也费距离的杠杆D．既省力，也省距离的杠杆点拨：本题与生活实际相联系,由于人的前臂相当于杠杆，动力臂和阻力臂已经固定，且阻力臂大于动力臂，是一个费力杠杆。
根据杠杆平衡条件可知:在动力臂和阻力臂确定的情况下，手托起的物体越重，肌肉提供的动力越大，感觉越累。
答案：A例5杠杆在我国古代就有了许多巧妙的应用。
护城河上安装使用的吊桥就是一个杠杆，由图4可知它的支点是______点（填“A”、B”或“C”),在匀速拉起时，它属于一个______杠杆（填“省力”或“费力”），并在图中画动力臂L1。

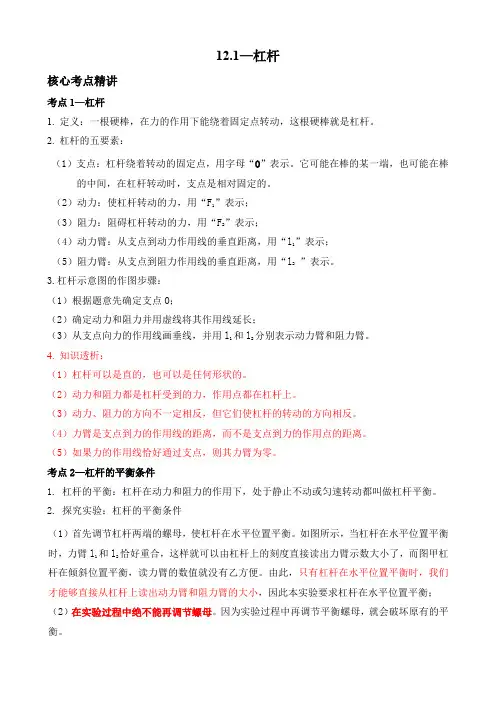

12.1杠杆(原卷版+解析)-2021-2022学年八年级物理下册核心考点精编(人教版)
12.1—杠杆核心考点精讲考点1—杠杆1. 定义：一根硬棒，在力的作用下能绕着固定点转动，这根硬棒就是杠杆。
2. 杠杆的五要素：（1）支点：杠杆绕着转动的固定点，用字母“O”表示。
它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定的。
（2）动力：使杠杆转动的力，用“F1”表示；（3）阻力：阻碍杠杆转动的力，用“F2”表示；（4）动力臂：从支点到动力作用线的垂直距离，用“l1”表示；（5）阻力臂：从支点到阻力作用线的垂直距离，用“l2”表示。
3.杠杆示意图的作图步骤：（1）根据题意先确定支点O；（2）确定动力和阻力并用虚线将其作用线延长；（3）从支点向力的作用线画垂线，并用l1和l2分别表示动力臂和阻力臂。
4. 知识透析：（1）杠杆可以是直的，也可以是任何形状的。
（2）动力和阻力都是杠杆受到的力，作用点都在杠杆上。
（3）动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反。
（4）力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离。
（5）如果力的作用线恰好通过支点，则其力臂为零。
考点2—杠杆的平衡条件1. 杠杆的平衡：杠杆在动力和阻力的作用下，处于静止不动或匀速转动都叫做杠杆平衡。
2. 探究实验：杠杆的平衡条件（1）首先调节杠杆两端的螺母，使杠杆在水平位置平衡。
如图所示，当杠杆在水平位置平衡时，力臂l1和l2恰好重合，这样就可以由杠杆上的刻度直接读出力臂示数大小了，而图甲杠杆在倾斜位置平衡，读力臂的数值就没有乙方便。
由此，只有杠杆在水平位置平衡时，我们才能够直接从杠杆上读出动力臂和阻力臂的大小，因此本实验要求杠杆在水平位置平衡；（2）在实验过程中绝不能再调节螺母。
因为实验过程中再调节平衡螺母，就会破坏原有的平衡。
3. 杠杆的平衡条件：动力×动力臂=阻力×阻力臂，或F1·L1=F2·L24. 知识透析：（1）杠杆如果在相等时间内能转过相等的角度，即匀速转动时，杠杆的平衡属于动平衡。
(完整版)初中物理杠杆知识点及经典考题解析
杠杆知识点1、杠杆定义；在力的作用下绕着固定点转动的硬棒叫杠杵。
说明，①杠杆可直可曲，形状任意.朝些情况下.可将杠杆实际转一下，来帮助确定支点小如：鱼杆、铁锹。
2.杠杆五要素——组成杠杆示意图，k入b劣①支点：杠杆绕若转动的点.用字母0表示.2动力8使杠杆转动的力。
用字母Ft很示。
1玮耳\③阻力；阻碍杠杆转动的力.用字母R表示。
说明，动力、阻力都是杠杆的受力，所以作用点在杠杆上。
动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反④动力臂：从支点到动力作用线的距离，用字母】］表示.⑤阻力皆：从支点到阻力作用线的距离.用字母L表示。
画力碑方法* 一找支点、二画线、三连距离、四标签⑴找支点0;②画力的作用线（虚线）：⑶画力臂（虚线，过支点垂直力的作用线作垂线力（4）标力皆（大括号）・3、研究杠杆的平街条件，杠杆平衡是指；杠杆静止或匀速转动.实验尚应调节杠杆两端的螺母，使杠杆在水平位置平衡h这样做的目的是*可以方便的从杠杆上域出力皆。
（1）结论；杠杆的平衡条件（或杠杆原理）是：动力X动力臂=阻力X阻力臂.写成公式F*MF小也可写成：Fl / F a=h / 11⑵ 解顾指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图;、弄清受力与方向和力臂大小；然后根据具体的情况具休分析，确定如何使用平衡条件解决有关问题。
（如杠杆转动时施加的动力如何变化，沿什么方向施力最小等。
）（3）解决杠杆平衡时动力最小问题：此类问题中阻力X阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找-点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向.4.应用,说明:应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆，当为了使用方便，省距离时，应选费力杠杆。
经典考题1＞图5是环卫工人用的一种垃圾夹的结枸示意虬拉绳的一端固定在手把上，另一端穿过空心管杆与两夹爪的一端相连。
初中物理杠杆原理训练题及详细解析
杠杆原理训练题及详细解析【典型例题】类型一、杠杆的概念及力臂1、（2016春•南京校级月考）下列关于杠杆的说法中正确的是（）A．杠杆的力臂一定在杠杆上B．支点到阻力作用线的距离就是阻力臂C．支点到动力作用点的距离就是动力臂D．力臂的长度不可能为零【思路点拨】杠杆是能在力的作用下绕着固定点转动的硬棒；根据对杠杆的支点、力臂和作用力的了解可逐一做出判断。
【答案】B【解析】A、杠杆的力臂是从支点到力的作用线的距离，力臂不一定在杠杆上，故A错误；B、根据力臂的概念，支点到阻力作用线的距离就是阻力臂，故B正确；C、支点到动力作用线的距离就是动力臂，而不是到动力作用点的距离，故C错误；D、当力的作用线通过支点时，力臂的长度正好为零，故D 错误，故选B。
【总结升华】熟知并正确理解杠杆的定义和五个要素，是我们学习杠杆最基本的要求。
举一反三：【变式】关于力臂，下列说法不准确的是（）A 力臂一定在杠杆上B 支点到动力的作用线的距离叫动力臂C 支点到阻力的作用线的距离叫阻力臂D力的作用线通过支点，这个力的力臂为零【答案】A2、如图所示，轻质杠杆的支点在O点，在杠杆A点用力F1竖直向上拉。
请画出拉力F1的力臂和作用在杠杆上阻力F2的示意图。
【答案】如图所示【解析】杠杆A点用力F1竖直向上拉，那么F1就是动力，物体的重力G 就是阻力F2。
【总结升华】画力臂的步骤：首先在杠杆的示意图上，确定支点O，再从支点O向力的作用线作垂线，画出垂足，则支点到垂足的距离就是力臂。
力臂用虚线表示，支点到垂足用大括号勾出，并用字母L1表示是动力臂。
注意力臂是从支点到力的作用线的垂直距离，不要错误地理解为从支点到力的作用点的距离。
举一反三：【变式】如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L1是力F1的力臂，在图中画出力F1。
【答案】类型二、杠杆的平衡条件3、小明在做“研究杠杆平衡条件”实验时进行了如下实验步骤：把杠杆的中点支在支架上；把钩码挂在杠杆的两边,改变钩码的位置使杠杆平衡；记下两边钩码的重量,并用尺量出它们的力臂,分别填入实验数据的表格内；改变力和力臂的数值,做三次实验；求出各次实验的动力乘以动力臂和阻力乘以阻力臂的数值。
中考物理综合题专题复习【杠杆平衡条件的应用问题】专题解析及答案解析
一、初中物理杠杆平衡条件的应用问题1．如图所示，体积之比为1∶2的甲、乙两个实心物块，分别挂在杠杆两端，此时杠杆恰好水平平衡，则甲、乙两个物块的密度之比为（ ）A ．1∶1B ．1∶2C ．4∶3D ．2∶1【答案】C【解析】【分析】【详解】 由图知道，甲物体挂在左边第3格处，乙物体挂在右边第2格处，由杠杆的平衡条件知道，此时12G l G l =甲乙即32m g m g ⨯=⨯甲乙 所以23m m 甲乙＝，又因为V 甲/V 乙＝1/2，甲、乙两个物块的密度之比是 241332m V m V ρρ===甲甲甲乙乙乙故C 正确。
故选C 。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm 3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q 点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（ ）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。
故B正确，不符合题意，C错误，符合题意；D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。
故选C。
3．如图所示，将重150N的甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，AO OB ，甲物体的底面积杠杆在水平位置平衡，已知：乙物体所受重力为30N，:1:3为0.2m2，g取10N/kg。
中考物理杠杆平衡条件的应用问题的综合热点考点难点及答案解析
一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
4．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆知识点
1、杠杆定义：在力的作用下绕着固定点转动的硬棒叫杠杆。
说明：①杠杆可直可曲，形状任意。
②有些情况下，可将杠杆实际转一下，来帮助确定支点。
如：鱼杆、铁锹。
2、杠杆五要素——组成杠杆示意图。
①支点：杠杆绕着转动的点。
用字母O 表示。
②动力：使杠杆转动的力。
用字母 F1表示。
③阻力：阻碍杠杆转动的力。
用字母 F2表示。
说明：动力、阻力都是杠杆的受力，所以作用点在杠杆上。
动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反
④动力臂：从支点到动力作用线的距离。
用字母l1表示。
⑤阻力臂：从支点到阻力作用线的距离。
用字母l2表示。
画力臂方法：一找支点、二画线、三连距离、四标签
⑴找支点O；⑵画力的作用线（虚线）；⑶画力臂（虚线，过支点垂直力的作用线作垂线）；⑷标力臂（大
括号）。
3、研究杠杆的平衡条件：
杠杆平衡是指：杠杆静止或匀速转动。
实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。
这样做的目的是：可以方便的从杠杆上量出力臂。
⑴结论：杠杆的平衡条件（或杠杆原理）是：
动力×动力臂＝阻力×阻力臂。
写成公式F1l1=F2l2也可写成：F1 / F2=l2 / l1
⑵解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据
具体的情况具体分析，确定如何使用平衡条件解决有关问题。
（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。
）
⑶解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使
动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。
4、应用：
说明：应根据实际来选择杠杆，当需要较大的力才能解决问题时，应选择省力杠杆，当为了使用方便，省距离时，应选费力杠杆。
经典考题
1、图5是环卫工人用的一种垃圾夹的结构示意图。
拉绳的一端固定在手把上，另一端穿过空心管杆与两夹爪的一端相连。
当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状。
在使用过程中，手把和夹爪分别是 ( )
A.省力杠杆，费力杠杆
B.费力杠杆，省力杠杆
C省力杠杆，省力杠杆
D.费力杠杆，费力杠杆
2、如图所示，一直杆可绕O点转动，杆下挂一重物，为了提高重物，用一个始终跟杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在此过程中这个直杆（）
A. 始终是省力杠杆
B. 始终是费力杠杆
C. 先是省力杠杆，后是费力杠杆
D. 先是费力杠杆，后是省力杠杆
3、如右图，旅游登山时蔓背囊中的物品有轻有重，应该怎样摆放更科学
呢? ( )
A．把重的物品放在背囊下部。
B．把重的物品放在背囊上部。
C．从取拿方便考虑，把常用的放上
部。
D．随意摆放都可以。
4、人体的运动系统相当复杂，但最基本的运动形式是骨骼在肌肉提供的动力作用下绕关节转动。
如图所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。
由图可以看出，这是一个 ( )
A、费力、省距离的杠杆
B、省力、费距离的杠杆
C、既费力，也费距离的杠杆
D、既省力，也省距离的杠杆
5、将一圆柱体油桶推上台阶，现分别在A、B和C点用力，力的方向如图所示，则最小的推力是 ( )
A．F A B．F B C．F C D．一样大
6、如图所示，在杠杆AOB的A端挂一个重为G A的物体，B端挂―个重为G B的物体时，杠杆处于平衡状态，若AO=BO，杠杆自身重力不计，则
A．G A=G B B．G A<G B C．G A>G B D．无法判断
7、如图所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则
F= N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将（填“变大”、“不变”或“变小”）。
10、如图是自卸车的示意图，车厢部分视为杠杆，则下列分析正确的是（）
A. B点是支点，液压杆施的力是动力，货物重是阻力
B．B点是支点，物体A放在车厢前部可省力
C．C点是支点，物体A放在车厢后部可省力
D．C点是支点，物体A放在车厢前部可省力
11、如图所示，一根重木棒在水平动力（拉力）Ｆ的作用下以Ｏ点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为l，动力与动力臂的乘积为Ｍ，则（）
A．Ｆ增大，ｌ增大，Ｍ增大
B．Ｆ增大，ｌ减小，Ｍ减小
C．Ｆ增大，ｌ减小，Ｍ增大
D．Ｆ减小，ｌ增大，Ｍ增大
12、甲、乙两个身高相同的人抬着一个木箱沿斜坡上山，木箱的悬点恰好在抬杠的中央。
如图所示，则甲、
乙两人所用的力F甲与F乙的关系是（）
A．F甲=F乙 B．F甲>F乙 C．F甲<F乙 D．已知条件不足，所以无法判断
13、把一个油桶绕着支点C推上台阶，在无滑动时，最省力的施力方向是:
A. M;
B. N ;
C. P ;
D. 三种方法力大小是一样的.
14、重为G的均匀硬棒悬于O点成竖直，现在下端施一水平拉力让棒缓慢转过θ角，在棒转动的过程中:
A．动力臂逐渐变大; B．阻力臂逐渐变小;
C．动力逐渐变大; D．动力逐渐减小.
15、F的方向始终竖直向上，在匀速提升重物G的过程中:
A．F大小不变; B．F逐渐变大;
C．F逐渐变小; D．F先逐渐变小后逐渐变大.
16、象图那样，用始终垂直于与木头的力F将木头缓慢地抬起，在抬起的过程中，力F大小将:
A.不变; B．渐渐变小; C．渐渐变大; D．先变小后变大.
17、如图所示，杠杆OA的B点挂着一重物，A端用绳子吊在滑环M下，此时OA 恰好成水平，且A点与圆弧架PQ 的圆心重合，那么当滑环M从P点逐渐滑到Q点的过程中，绳子对A端拉力的大小将：
A，保持不变；B，逐渐增大；C，逐渐减少；D，由大变小再变大。
18、用一段细线将粗细均匀的直铁丝吊起后，直铁丝在水平位置处于平衡状态；若将右端折叠一段：（1）可能出现的现象是_____________________；（2）你猜想此现象的依据是______________________。
19、如图杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥就是―个杠杆，它的支点是点，在匀速拉起吊桥时，它属于一个_____________杠杆。
20、如图所示，灯重30 N，灯挂在水平横杆的C端，O为杠杆的支点，水平杆OC长2 m，杆重不计，BC长0.5 m，绳子BD作用在横杆上的拉力是多少？（∠DBO= 30°）
21、图是使用道钉撬的示意图，请在图中画出最省力的力的示意图，并作出相应的力臂。
22、如图所示，O为杠杆的支点，现在B端挂一质量为m的物体，在杆的中点A施加一适当大小和方向的力，可使杠杆OB在水平位置平衡，那么能使杠杆平衡的力是（不计杠杆自重）（）
A. B.
C. D.
参考答案
一、选择题
A
1、
2、C
3、B
4、A
5、B
6、B
7、30 不变_
8、B
9、B
10、点拨在卸车时，车厢（杠杆）将绕着图中C点（支点）转动，而使车厢（杠杆）转动的动力是液压杆施的竖直向上的力，阻碍车厢（杠杆）转动的阻力是竖直向下的货物重力。
若要使杠杆省力（即动力＜阻力＝，应有CA＜CB，也就是说货物A应放在车厢后部。
答选C
11、点拨如图中由竖直位置转到水平位置的过程中，动力臂L逐渐减小，而木棒的重不变，重力的力臂L G逐渐增大．由杠杆的平衡条件M=FL=GL G，而水平动力F=，由上述两式可知M增大，L减小，F增大。
答选C
12、A
13、B
14、.C
15、A
16、B
17、D
二、实验,探究题
18、解析：解题关键是应将问题进行归类、分析，可以把这根用细线吊起的直铁丝看成是一个杠杆，要运用杠杆原理判断，看折叠以后左右两段杠杆的力和力臂的乘积谁大，谁就下沉。
答案：（1）可能出现的现象是：左段下沉
（2）依据：由于它粗细均匀，且开始时在水平位置处于平衡状态，所以支点位于直铁丝的重心且为它的几何中心，支点左右两段的重心到支点的距离相等，若将右端折叠一段，则支点右段的重心向支点方向移动，支点右段的力臂变小，支点左段的力与力臂的乘积大于支点右段的力与力臂的乘积，从而破坏了平衡，因此左段下沉。
三、填空题
19、C 省力
四、计算题
20、80N
五、作图题
21、图所示，力的方向、力臂、垂直符号各一分(3分)
六、多项选择
22、A、B。
