磁粉探伤和超声波探伤原理
五大常规探伤方法概述及其特点
五大常规探伤方法概述及其特点工业无损探伤的方法很多，目前国内外最常用的探伤方法有五种，即人们常称的五大常规探伤方法。
本文将首先介绍五大常规探伤方法及其特点，并结合汽车维修中的特定条件和需求，选出更适合于汽车维修的探伤方法。

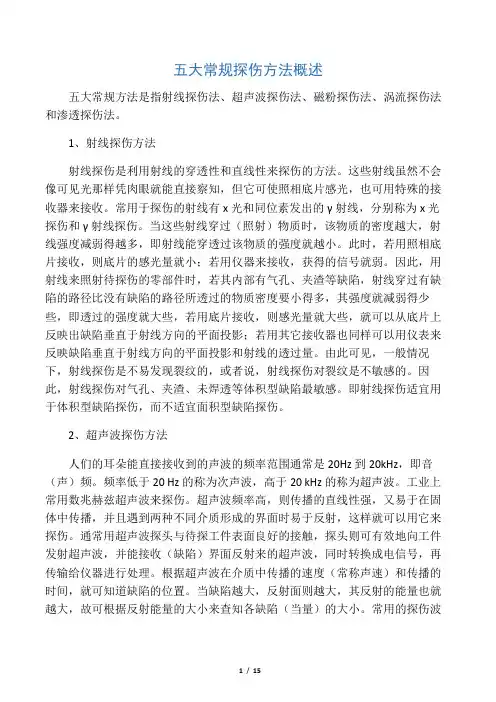

一、五大常规探伤方法概述五大常规方法是指射线探伤法、超声波探伤法、磁粉探伤法、涡流探伤法和渗透探伤法。
1、射线探伤方法射线探伤是利用射线的穿透性和直线性来探伤的方法。
这些射线虽然不会像可见光那样凭肉眼就能直接察知，但它可使照相底片感光，也可用特殊的接收器来接收。
常用于探伤的射线有x光和同位素发出的γ射线，分别称为x光探伤和γ射线探伤。
当这些射线穿过物质时，该物质的密度越大，射线强度减弱得越多，即射线能穿透过该物质的强度就越校此时，若用照相底片接收，则底片的感光量就小；若用仪器来接收，获得的信号就弱。
因此，用射线来照射待探伤的零部件时，若其内部有气孔、夹渣等缺陷，射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多，其强度就减弱得少些，即透过的强度就大些，若用底片接收，则感光量就大些，就可以从底片上反映出缺陷垂直于射线方向的平面投影；若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见，一般情况下，射线探伤是不易发现裂纹的，或者说，射线探伤对裂纹是不敏感的。
因此，射线探伤对气孔、夹渣、未焊透等体积型缺陷最敏感。
即射线探伤适宜用于体积型缺陷探伤，而不适宜面积型缺陷探伤。
2、超声波探伤方法人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音频。
频率低于20Hz的称为次声波，高于20kHz的称为超声波。
工业上常用数兆赫兹超声波来探伤。
超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。
通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。
压力管道的无损检测技术

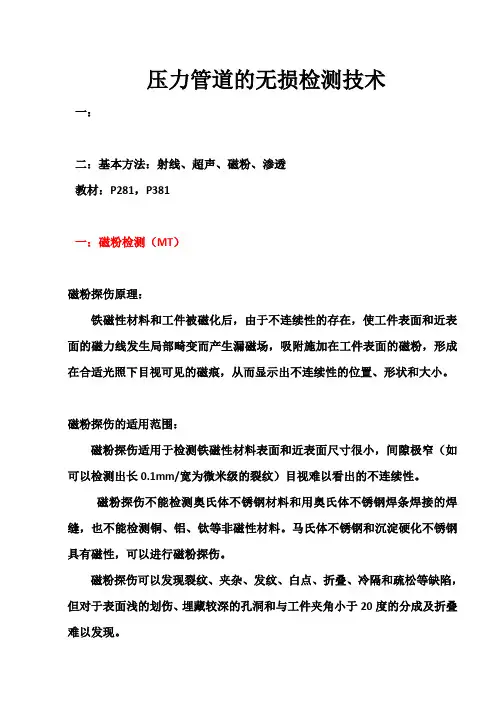

压力管道的无损检测技术一：二：基本方法：射线、超声、磁粉、渗透教材：P281，P381一：磁粉检测（MT）磁粉探伤原理：铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小。
磁粉探伤的适用范围：磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小，间隙极窄（如可以检测出长0.1mm/宽为微米级的裂纹）目视难以看出的不连续性。
磁粉探伤不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜、铝、钛等非磁性材料。
马氏体不锈钢和沉淀硬化不锈钢具有磁性，可以进行磁粉探伤。
磁粉探伤可以发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷，但对于表面浅的划伤、埋藏较深的孔洞和与工件夹角小于20度的分成及折叠难以发现。
磁粉探伤的基本操作步骤：1：预处理；2：磁化被检工件表面；3：施加磁粉和磁悬液；4：在合适的光照下观察和评定磁痕；5：退磁；6：后处理：思考题：1：叙述磁粉探伤的原理和适用范围。
2：写出磁粉探伤的基本操作步骤。
二：渗透探伤(PT)渗透探伤原理：渗透探伤是基于液体的毛细管作用（或毛细管现象）和固体染料在一定条件下的发光现象。
渗透探伤的工作原理是：被检工件在被施涂含有荧光染料或着色染料的渗透液后，在毛细管作用下，经过一定时间的渗透，渗透液可以渗进表面开口的缺陷中；经过去除被检工件表面多余的渗透液和干燥后，再在被检工件表面施涂吸附介质——显象剂；同样，在毛细管作用下，显象剂将吸附缺陷中的渗透液，使渗透液回渗到显象剂中；在一定光源下（黑光或白光），缺陷处之渗透液痕迹被显示（黄绿色荧光或鲜艳红色），从而检测处缺陷的形貌及分布状态。
渗透探伤可以检查金属和非金属材料的表面开口缺陷，例如：裂纹、疏松、气孔、夹渣、冷隔、折叠和氧化斑疤等。
这些表面开口缺陷，特别是细微的表面开口缺陷，一般情况下，目视检查难以发现。
焊缝探伤报告
焊缝探伤报告一、引言。
焊缝是由于金属材料在高温下熔化并冷却形成的连接部分，是工程结构中常见的连接方式。
然而，焊缝的质量直接关系到整个工件的安全性和稳定性。
因此，对焊缝进行探伤检测是非常重要的，可以及时发现焊接缺陷，确保焊接质量，提高工件的可靠性和安全性。
二、焊缝探伤方法。
1. X射线探伤。
X射线探伤是一种常用的焊缝探伤方法，通过X射线对焊接部位进行照射，利用不同材料对X射线的吸收能力不同的特点来检测焊缝是否存在缺陷。
X射线探伤可以对焊缝进行全面、立体的检测，能够检测出各种形式的焊接缺陷，如气孔、夹渣、裂纹等。
2. 超声波探伤。
超声波探伤是一种非破坏性检测方法，通过超声波对焊接部位进行检测，可以发现焊缝内部的缺陷。
超声波探伤可以检测出焊缝内部的气孔、夹渣、裂纹等缺陷，对于焊缝的质量评定具有较高的准确性。
3. 磁粉探伤。
磁粉探伤是一种常用的焊缝表面缺陷检测方法，通过在焊接部位撒布磁粉，并施加磁场，可以发现焊缝表面的裂纹、夹渣等缺陷。
磁粉探伤操作简单，成本低，适用于对焊缝表面缺陷的快速检测。
三、焊缝探伤报告。
根据对焊缝的探伤检测，我们得出以下报告：1. 焊缝内部存在气孔和夹渣，对焊接质量造成一定影响，需重新进行焊接处理。
2. 焊缝表面存在裂纹，需要进行修补处理，确保焊缝的完整性和稳定性。
3. 焊缝连接部位存在局部变形，需要重新进行焊接处理，确保焊接部位的稳固性。
四、结论。
焊缝探伤是确保焊接质量的重要手段，通过对焊缝的全面检测，可以及时发现焊接缺陷，保证焊接质量，提高工件的可靠性和安全性。
在进行焊接工艺时，需要严格按照工艺要求进行操作，确保焊接质量，减少焊接缺陷的产生。
五、致谢。
感谢对本次焊缝探伤工作给予支持和帮助的各位专家和同事，在他们的指导和帮助下，我们完成了本次焊缝探伤工作，并得出了相应的报告。
六、参考文献。
[1] 焊接工程手册。
[2] 焊接质量检测技术。
[3] 焊接工艺规程。
以上就是本次焊缝探伤报告的全部内容，希望能对大家有所帮助。
无损探伤方法
人们的耳朵能直接接收到的声波的频率范围通常是20Hz到20kHz，即音（声）频。频率低于20 Hz的称为次声波，高于20 kHz的称为超声波。工业上常用数兆赫兹超声波来探伤。超声波频率高，则传播的直线性强，又易于在固体中传播，并且遇到两种不同介质形成的界面时易于反射，这样就可以用它来探伤。通常用超声波探头与待探工件表面良好的接触，探头则可有效地向工件发射超声波，并能接收（缺陷）界面反射来的超声波，同时转换成电信号，再传输给仪器进行处理。根据超声波在介质中传播的速度（常称声速）和传播的时间，就可知道缺陷的位置。当缺陷越大，反射面则越大，其反射的能量也就越大，故可根据反射能量的大小来查知各缺陷（当量）的大小。常用的探伤波形有纵波、横波、表面波等，前二者适用于探测内部缺陷，后者适宜于探测表面缺陷，但对表面的条件要求高。
3、倾斜大缺陷；
4、氧化皮与钢板结合不好。
十六、影响显影的主要因素有哪些？
答：
1、显影时间；
2、显影液温度；
3、显影液的摇动；
4、配方类型；
5、老化程度。
十七、简述超生波探伤中，超生波在介质中传播时引起衰减的原因是什么？
答：
1、超声波的扩散传播距离增加，波束截面愈来愈大，单位面积上的能量减少。
2、材质衰减一是介质粘滞性引起的吸收；二是介质界面杂乱反射引起的散射。
答：
充满超声场能量的空间叫超声场。
二十七、反映超声场特征的主要参数是什么？
答：
反映超声场特征的重要物理量有声强、声压声阻抗、声束扩散角、近场和远场区。
二十八、xx最重要的性能指标是什么？
答：
分辨力、动态范围、水平线性、垂直线性、灵敏度、信噪比。二十九、超声波探伤仪近显示方式可分几种？
五大常规无损检测原理
五大常规无损检测原理无损检测技术不破坏零件或材料，可以直接在现场进行检测，而且效率高。
目前，最常用的无损检测主要有五种：超声检测（Ultrasonic Testing）、射线检测（Radiographic Testing）、磁粉检测（Magnetic particle Testing）、渗透检测（Penetrant Testing）、涡流检测（Eddy current Testing）。
超声检测原理超声波是频率高于20千赫的机械波。
在超声探伤中常用的频率为0.5-5兆赫。
这种机械波在材料中能以一定的速度和方向传播，遇到声阻抗不同的异质界面（如缺陷或被测物件的底面等）就会产生反射。
这种反射现象可被用来进行超声波探伤，最常用的是脉冲回波探伤法探伤时，脉冲振荡器发出的电压加在探头上（用压电陶瓷或石英晶片制成的探测元件），探头发出的超声波脉冲通过声耦合介质（如机油或水等）进入材料并在其中传播，遇到缺陷后，部分反射能量沿原途径返回探头，探头又将其转变为电脉冲，经仪器放大而显示在示波管的荧光屏上。
根据缺陷反射波在荧光屏上的位置和幅度（与参考试块中人工缺陷的反射波幅度作比较），即可测定缺陷的位置和大致尺寸。
除回波法外，还有用另一探头在工件另一侧接受信号的穿透法。
利用超声法检测材料的物理特性时，还经常利用超声波在工件中的声速、衰减和共振等特性。
射线检测原理射线的种类很多，其中易于穿透物质的有X射线、γ射线、中子射线三种。
这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器焊缝和其他工业产品、结构材料的缺陷检测，而中子射线仅用于一些特殊场合。
射线检测最主要的应用是探测试件内部的宏观几何缺陷（探伤）。
按照不同特征，例如使用的射线种类、记录的器材、工艺和技术特点等，可将射线检测分为许多种不同的方法。
射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损的检测方法。
该方法是最基本的，应用最广泛的一种射线检测方法。
无损检测知识

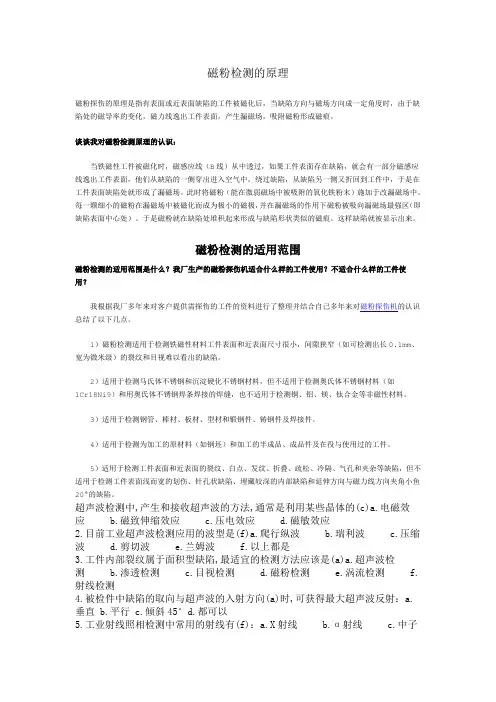

磁粉检测的原理磁粉探伤的原理是指有表面或近表面缺陷的工件被磁化后，当缺陷方向与磁场方向成一定角度时，由于缺陷处的磁导率的变化，磁力线逸出工件表面，产生漏磁场，吸附磁粉形成磁痕。
谈谈我对磁粉检测原理的认识：当铁磁性工件被磁化时，磁感应线（B线）从中透过，如果工件表面存在缺陷，就会有一部分磁感应线逸出工件表面，他们从缺陷的一侧穿出进入空气中，绕过缺陷，从缺陷另一侧又折回到工件中，于是在工件表面缺陷处就形成了漏磁场。
此时将磁粉（能在微弱磁场中被吸附的氧化铁粉末）施加于改漏磁场中。
每一颗细小的磁粉在漏磁场中被磁化而成为极小的磁极，并在漏磁场的作用下磁粉被吸向漏磁场最强区（即缺陷表面中心处）。
于是磁粉就在缺陷处堆积起来形成与缺陷形状类似的磁痕。
这样缺陷就被显示出来。
磁粉检测的适用范围磁粉检测的适用范围是什么？我厂生产的磁粉探伤机适合什么样的工件使用？不适合什么样的工件使用？我根据我厂多年来对客户提供需探伤的工件的资料进行了整理并结合自己多年来对磁粉探伤机的认识总结了以下几点。
1）磁粉检测适用于检测铁磁性材料工件表面和近表面尺寸很小，间隙狭窄（如可检测出长0.1mm、宽为微米级）的裂纹和目视难以看出的缺陷。
2）适用于检测马氏体不锈钢和沉淀硬化不锈钢材料，但不适用于检测奥氏体不锈钢材料（如1Cr18Ni9）和用奥氏体不锈钢焊条焊接的焊缝，也不适用于检测铜、铝、镁、钛合金等非磁性材料。
3）适用于检测钢管、棒材、板材、型材和锻钢件、铸钢件及焊接件。
4）适用于检测为加工的原材料（如钢坯）和加工的半成品、成品件及在役与使用过的工件。
5）适用于检测工件表面和近表面的裂纹、白点、发纹、折叠、疏松、冷隔、气孔和夹杂等缺陷，但不适用于检测工件表面浅而宽的划伤、针孔状缺陷、埋藏较深的内部缺陷和延伸方向与磁力线方向夹角小鱼20°的缺陷。
超声波检测中,产生和接收超声波的方法,通常是利用某些晶体的(c)a.电磁效应 b.磁致伸缩效应 c.压电效应 d.磁敏效应2.目前工业超声波检测应用的波型是(f)a.爬行纵波 b.瑞利波 c.压缩波 d.剪切波 e.兰姆波 f.以上都是3.工件内部裂纹属于面积型缺陷,最适宜的检测方法应该是(a)a.超声波检测 b.渗透检测 c.目视检测 d.磁粉检测 e.涡流检测 f.射线检测4.被检件中缺陷的取向与超声波的入射方向(a)时,可获得最大超声波反射：a.垂直 b.平行 c.倾斜45°d.都可以5.工业射线照相检测中常用的射线有(f)：a.X射线 b.α射线 c.中子射线 d.γ射线 e.β射线 f.a和d6.射线检测法适用于检验的缺陷是(e)a.锻钢件中的折叠 b.铸件金属中的气孔 c.金属板材中的分层 d.金属焊缝中的夹渣 e.b和d7.10居里钴60γ射线源衰减到1.25居里,需要的时间约为(c)：a.5年 b.1年 c.16年 d.21年8.X射线照相检测工艺参数主要是(e)：a.焦距 b.管电压 c.管电流 d.曝光时间 e.以上都是9.X射线照相的主要目的是（c）：a.检验晶粒度；b.检验表面质量；c.检验内部质量；d.以上全是10.工件中缺陷的取向与X射线入射方向(b)时,在底片上能获得最清晰的缺陷影像：a.垂直 b.平行 c.倾斜45°d.都可以11.渗透检测法适用于检验的缺陷是(a)：a.表面开口缺陷 b.近表面缺陷 c.内部缺陷 d.以上都对12.渗透检测法可以发现下述哪种缺陷?(c)a.锻件中的残余缩孔 b.钢板中的分层 c.齿轮的磨削裂纹 d.锻钢件中的夹杂物13.着色渗透探伤能发现的缺陷是(a)：a.表面开口缺陷 b.近表面缺陷 c.内部未焊透14.下面哪一条不是液体渗透试验方法的优点?(a)a.这种方法可以发现各种缺陷 b.这种方法原理简单,容易理解c.这种方法应用比较简单 d.用这种方法检验的零件尺寸和形状几乎没有限制15.下面哪一条不是渗透探伤的特点?(a)a.这种方法能精确地测量裂纹或不连续性的深度 b.这种方法能在现场检验大型零件c.这种方法能发现浅磁粉检测具有下列优点：1）能直观的显示出缺陷的位置、大小、形状和严重成都，并可大致确定缺陷的性质。
四种常用探伤方法特点及区别
四种惯例无损检测方法的比较无损检测就是利用声、光、磁和电等特征，在不伤害或不影响被检对象使用性能的前提下，检测被检对象中能否存在缺点或不平均性，给出缺点的大小、地点、性质和数目等信息，从而判断被检对象所处技术状态 (如合格与否、节余寿命等 )的全部技术手段的总称。
常用的无损检测方法：超声检测 (UT)、磁粉检测 (MT)、液体浸透检测 (PT)及 X 射线检测 (RT)。
超声波检测 (UT)1、超声波检测的定义：经过超声波与试件互相作用，就反射、透射和散射的波进行研究，对试件进行宏观缺点检测、几何特征丈量、组织构造和力学性能变化的检测和表征，并从而对其特定应用性进行评论的技术。
2、超声波工作的原理：主假如鉴于超声波在试件中的流传特征。
声源产生超声波，采纳必定的方式使超声波进入试件；超声波在试件中流传并与试件资料以及此中的缺点互相作用，使其流传方向或特色被改变；改变后的超声波经过检测设施被接收，并可对其进行办理和剖析；依据接收的超声波的特色，评估试件自己及其内部能否存在缺点及缺点的特征。
3、超声波检测的长处：a.合用于全部金属、非金属和复合资料等多种制件的无损检测；b.穿透能力强，可对较大厚度范围内的试件内部缺点进行检测。
如对金属材料，可检测厚度为 1～2mm 的薄壁管材和板材，也可检测几米长的钢锻件；c.缺点定位较正确；d.对面积型缺点的检出率较高；e.敏捷度高，可检测试件内部尺寸很小的缺点；f.检测成本低、速度快，设施轻巧，对人体及环境无害，使用较方便。
4、超声波检测的限制性a.对试件中的缺点进行精准的定性、定量仍须作深入研究；b.对拥有复杂形状或不规则外形的试件进行超声检测有困难；c.缺点的地点、取向和形状对检测结果有必定影响；d.材质、晶粒度等对检测有较大影响；e.以常用的手工 A 型脉冲反射法检测时结果显示不直观，且检测结果无直接目睹记录。
5、超声检测的合用范围a.从检测对象的资料来说，可用于金属、非金属和复合资料；b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等；c.从检测对象的形状来说，可用于板材、棒材、管材等；d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米；e.从缺点部位来说，既能够是表面缺点，也能够是内部缺点。
常用的无损检测方法：UT、MT、PT及RT
常用的无损检测方法：UT、MT、PT及RT 无损检测就是利用声、光、磁和电等特性，在不损害或不影响被检对象使用性能的前提下，检测被检对象中是否存在缺陷或不均匀性，给出缺陷的大小、位置、性质和数量等信息，进而判定被检对象所处技术状态（如合格与否、剩余寿命等）的所有技术手段的总称。
常用的无损检测方法：超声检测（UT）、磁粉检测（MT）、液体渗透检测（PT）及X射线检测（RT）。
超声检测UT（Ultrasonic Testing）工业上无损检测的方法之一。
超声波进入物体遇到缺陷时，一部分声波会产生反射，发射和接收器可对反射波进行分析，就能异常精确地测出缺陷来，并且能显示内部缺陷的位置和大小，测定材料厚度等。
超声检测优点：1、穿透能力较大，例如在钢中的有效探测深度可达1米以上;2、对平面型缺陷如裂纹、夹层等，探伤灵敏度较高，并可测定缺陷的深度和相对大小；3、设备轻便，操作安全，易于实现自动化检验。
缺点：不易检查形状复杂的工件，要求被检查表面有一定的光洁度，并需有耦合剂充填满探头和被检查表面之间的空隙，以保证充分的声耦合。
磁粉检测首先来了解一下，磁粉检测的原理。
铁磁性材料和工件被磁化后，由于不连续性的存在，工件表面和近表面的磁力线发生局部畸变，而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出不连续性的位置、形状和大小。
磁粉检测的适用性和局限性有：1、磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄目视难以看出的不连续性。
2、磁粉检测可对多种情况下的零部件检测，还可多种型件进行检测。
3、可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。
4、磁粉检测不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜铝镁钛等非磁性材料。
对于表面浅划伤、埋藏较深洞和与工件表面夹角小于20°的分层和折叠很难发现。
液体渗透检测液体渗透检测的基本原理，零件表面被施涂含有荧光染料或着色染料后，在一段时间的毛细管作用下，渗透液可以渗透进表面开口缺陷中；经去除零件表面多余的渗透液后，再在零件表面施涂显像剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有表面或近表面缺陷的工件被磁化后，当缺陷方向与磁场方向成一定角度时，由于缺陷处的磁导率的变化，磁力线逸出工件表面，产生漏磁场，吸附磁粉形成磁痕。
用磁粉探伤检验表面裂纹，与超声探伤和射线探伤比较，其灵敏度高、操作简单、结果可靠、重复性好、缺陷容易辨认。
但这种方法仅适用于检验铁磁性材料的表面和近表面缺陷。
当前位置：首页 >> 企业新闻 >> 技术文章 >> 正文
磁粉探伤的原理
我要打印 IE收藏放入公文包我要留言查看留
言
切割设备网：利用在强磁场中，铁磁性材料表层缺陷产生的漏磁场吸附磁粉的现象而进行的无损检验法，称磁粉探伤。
磁粉探伤原理：首先将被检焊缝局部充磁，焊缝中便有磁力线通过。
对于断面尺寸相同、内部材料均匀的焊缝，磁力线的分布是均匀的。
当焊缝内部或表面有裂纹、气孔、夹渣等缺陷时，磁力线将绕过磁阻较大的缺陷产生弯曲。
此时在焊缝表面撒上磁粉，磁力线将穿过表面缺陷上的磁粉，形成“漏磁”。
根据被吸附磁粉的形状、数量、厚薄程度，便可判断缺陷的大小和位置。
内部缺陷由于离焊缝表面较远，磁力线在其上不会形成漏磁，磁粉不能被吸住，无堆积现象，所以缺陷无法显露。
超声波探伤仪
运用超声检测的方法来检测的仪器称之为超声波探伤仪。
它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。
超声检测方法通常有穿透法、脉冲反射法、串列法等。
说白了就是变频原理
超声波探伤技术简介
1、超声检测
超声波检测是无损检测方法之一，无损检测是在不破坏前提下，检查工件宏观缺陷或测量工件特征的各种技术方法的统称。
常规无损检测方法有：超声检测Ultrasonic Testing（缩写UT）；射线检测Radiographic Testing（缩写RT）；磁粉检测Magnetic particle Testing （缩写MT）；渗透检验Penetrant Testing （缩写PT）；涡流检测Eddy current Testing （缩写ET）；
2、超声波探伤仪
运用超声检测的方法来检测的仪器称之为超声波探伤仪。
它的原理是：超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。
超声检测方法通常有穿透法、脉冲反射法、串列法等。
PXUT-350
1、检测范围0.0-5000.0mm
2、工作频率
3、增益调节
4、
波形显示
3、衰减控制
4、垂直性误差≤3%
5、水平性误差≤0.3%
6、抑制电平
7、探伤灵敏度余量≥60dB
8、脉冲移位
9、使用电源7.2VDC，220VAC
10、外形尺寸250×140×50
11、备注全国服务，上门调试培训。
如有特殊需要，特聘上海铁路局机务系统无损检测设备服务中心工程师，上门培训指导。
探伤工艺乃保证质量的重中之重，选购信誉好，产品好的商家尤为重要。
12、产品介绍PXUT-350全数字智能超声波探伤仪采用新型超大屏幕高亮度EL显示器件(6.5"高亮场致发光显示器)，仪器造型优美，体积小巧，屏幕超大，强光下无需遮光也能清晰显示，仪器功能实用，性能稳定，操作简便，是一款性能价格比非常优异的笔记本式全数字智能超声波探伤仪。
13、产地中国
回答者：Eisenhower314 - 魔法学徒一级5-18 11:23 PXUT系列超声波探伤仪是南通友联生产的主要机型，我用其中的几款。
工作原理一两句说不清楚，我就简单说一下吧。
首先，超声波，探伤仪发射出电脉冲，通过屏蔽传输线给探头上的压电晶片（换能器）两个面上加电压，超声波的产生原理可以看下面的连接，这是我网站。
/show_hdr.php?xname=EJ7NC11&dname=1KOOF11&xpos =13
超声波的接收和产生原理相似，当超声波遇到不连续性时，即会产生反射，反射的超声波使压电晶片振动，继而在压电晶片两端产生电压。
最主要是如何将电脉冲转化为探伤仪屏幕上的波形，模拟机是通过显像管现实的，显像管的图像是电子打在荧光物质上，是荧光物质发光，电子经过一个电场而改变方向，打在屏幕的不同位置，是屏幕显现图像的。
显像管x
方向上的电压探伤仪加在压电晶片上的电压，y方向是压电晶片振动产生的电压。
这样就形成了屏幕上的波形。
（其实电脉冲还要经过放大，整合滤波等一系列过程才加到显像管上的）数字仪就是对发射的电压和接受的电压在不同时间的采样，采样信息在通过芯片将脉冲转化，传给液晶（当然，也有的机型是致场发光显示的，先是原理和显像管显示远离差不多）显像系统，是屏幕的不同的晶体管发光。
就产生图像了。
回答你的问题要用的只是太多了，而且都比较专业。
我也不是很强。
你平时可以看看超声波检测方面，电子电路，机械振动方面的书。
应该能得到和满意的答案。
