螺母的拧紧与防松
“永不松动”螺母
德国垫片组防松动原理
n 上个世纪二十年代，德国工程师首创了楔 入式锁紧概念，利用夹紧力而非摩擦力来 防止螺栓松动。
n HEICO—LOCK楔入式锁紧系统，外表面 为放射状锯齿，内表面呈楔形，安装时成 对使用，楔形面相对。
日本永不松动螺母HARD-LOCK
日本永不松动螺母基本结构原理图
受力分析
n 在偏心的作用下，产生径向平面内的附加 力矩
关键之处
楔子到偏心的思路引入
思路的引入
楔子的作用力方向
日本偏心螺母设计原理
n 设计原理的思维背景：以刚克刚 n 螺母松脱是由于松退力克服螺纹之间摩擦力，
那么增大摩擦力就成了防止螺纹松脱的首选 方法。 n 不仅偏心螺母，弹性垫圈、对顶螺母(双螺 母)、尼龙锁紧螺母也都是采取的这种方法。 它的思维背景就是以刚克刚，以增加摩擦力 来对抗松退力。然而我们知道摩擦力的增加 是有限度的，因而摩擦防松不可避免存在局 限性。
n 它与塑性变形不同，塑性变形通常在应力超过弹性 极限之后才出现，而蠕变只要应力的作用时间相当 长，它在应力小于弹性极限施加的力时也能出现。
n 由于蠕变，材料在某瞬时的应力状态，一般不仅与 该瞬时的变形有关，而且与该瞬时以前的变形过程 有关。许多工程问题都涉及蠕变。在维持恒定变形 的材料中，应力会随时间的增长而减小，这种现象 为应力松弛，它可理解为一种广义的蠕变。
牙型变化分析锁紧能力
n根据螺纹紧固的原理来分析
①接触面大，轴向分力大，压紧
力大，有相当的自锁作用
①
②角度不匹配，接触面最小，无 法锁紧
②
③正常螺纹面已失去作用，此为 第二螺旋面，有悖于常规螺纹紧 固的原理。
大型螺母防松的几种方法
大型螺母在工程应用中由于其尺寸和承受力矩较大，防松显得尤为重要。
以下是几种常见的防松方法：
1. 双重螺母法：使用两个螺母相互配合，一个左旋一个右旋，通过摩擦力相互锁定，达到防松的目的。
2. 弹簧垫圈法：在螺母下面放置弹簧垫圈，当螺母拧紧后，弹簧垫圈的弹力会对螺母产生压力，增加其与螺栓的摩擦力，从而防止松动。
3. 止动垫圈法：止动垫圈（也称为锁紧垫圈）具有特殊的形状，当螺母拧紧后，垫圈的一部分会卡在螺母和螺栓之间，阻止螺母旋转，达到防松的效果。
4. 锁紧螺母法：锁紧螺母通常具有特殊的结构，如尼龙填充锁紧螺母或者带齿锁紧螺母，它们在拧紧后可以通过特殊的结构锁定螺母，防止其松动。
5. 串联钢丝法：在螺母和螺栓之间串联一些钢丝，当螺母拧紧后，钢丝会缠绕在螺纹上，增加螺纹之间的摩擦力，从而达到防松的目的。
6. 涂抹防松剂法：在螺母和螺栓的接触面涂抹防松剂，如锁紧胶、油脂等，可以形成一层薄膜，阻止螺纹副之间的直接接触，减少磨损和松动。
7. 焊接固定法：对于一些不需经常拆卸的螺母，可以采用焊接的方式将其固定在螺栓上，这样可以确保螺母不会因为振动而松动。
8. 销钉固定法：在螺母和螺栓结合部穿孔加销子，或者在螺母上铆冲法防松，通过销钉或铆冲的方式固定螺母，防止其旋转。
每种防松方法都有其适用的场景和限制，选择合适的防松方法需要根据实际的应用条件和工作环境来决定。
法兰螺母规格表 防松螺母
法兰螺母规格表防松螺母防松螺母防松方式很有四种，摩擦防松、机械螺母防松、铆冲防松、结构防松。
1、摩擦防松。
这种方式是应用最广的一种防松方式，这种方式在螺纹副之间产生一不随外力变化的正压力，以产生一可以阻止螺纹副相对转动的摩擦力。
这种正压力可通过轴向或同时两向压紧螺纹副来实现。
如采用弹性垫圈、双螺母、自锁螺母和尼龙嵌件锁紧螺母等。
这种螺母防松方式对于螺母的拆卸比较方便，但在冲击、振动和变载荷的情况，一开始螺栓会因松弛导致预紧力下降，随着振动次数的增加，损失的预紧力缓慢地增多，最终将会导致螺母松脱、螺纹联接失效。
2、机械螺母防松。
这种方式是用止动件直接限制螺纹副的相对转动。
如采用开口销、串连钢丝和止动垫圈等。
这种方式造成拆卸不方便。
3、铆冲防松。
在拧紧后采用冲点、焊接、粘接等方法，使螺纹副失去运动副特性而连接成为不可拆连接。
这种方式的缺点是栓杆只能使用一次，且拆卸十分困难，必须破坏螺栓副方可拆卸。
4、结构防松。
这种方式是利用螺纹副自身结构，即唐氏螺纹防松方式。
法兰螺母作用方式法兰螺母和一般的六角螺母尺寸与螺纹规格基本相同，只不过比六角螺母相比，它是垫片和螺母是一体式的，而且在下面有防滑的齿纹，这样增大了螺母与工件的表面积接触，相比普通螺母加垫圈的组合，更加牢固和拉力更大。
一般常见的法兰螺母规格大致都在M20以下，因为大部分法兰螺母都是用在管道及法兰盘上，所以受工件约束，法兰螺母规格同螺母相比比较少一些。
M20以上的一些法兰螺母大多为平面法兰，就是法兰面上没有齿纹，这些螺母大部分用在一些特殊设备和特殊地方，一般销售厂家没有现货。
参考资料：热浸镀锌缺陷由于法兰螺母尺寸较小，形状不规则、有的还需要螺纹配合，所以热浸镀锌存在一些明显的缺陷。
1、镀后螺纹拧合困难。
热浸镀锌后余锌粘留在螺纹中不容易去除干净，而且锌层厚薄不均匀，影响了螺纹件的配合。
在GB/T13912—1992《金属覆盖层钢铁制品热浸镀锌层技术要求》、GB/T2314—1997《电力金具通用技术要求》中规定；紧固件的外螺纹应在热浸镀前按GB196标准规定加工或辗制，而内螺纹可在热浸镀前或后进行加工。
紧固件常用防松方法[1]
![紧固件常用防松方法[1]](https://img.taocdn.com/s3/m/dbc07f2731126edb6f1a10d8.png)
不能与垫圈合用，也不能用于无法承受高夹紧力的螺纹连接或者被连接表 面对划伤和腐蚀敏感的场合。使用这种防松方法应注意硬度的合理匹配,一般来 说,被夹紧零件的硬度应低于紧固件的硬度
3
有效力矩型的
8
全金属锁紧螺母
在螺母体上端进行非圆收口或开槽后收口（后者又称槽梁型锁紧螺母）, 使螺纹局部变形。螺栓拧入螺母后，螺母的收口部位向外涨开，利用收口部位 的弹性，使螺纹副横向压紧，消除了螺纹间隙，增大了螺纹摩擦力，使螺栓与 螺母牢固地锁紧在一起。
可用于成组螺栓或螺钉的连接防松
2
6
双螺母
增大摩擦力的防松
自由旋转型的
7
齿形端面锁紧
螺母和锁紧螺钉
双螺母的装配方法是先拧紧内螺母，接着拧紧外螺母，然后再反拧内螺母， 使两个螺母之间的螺纹产生微小的弹性变形来获得附加摩擦力而防松。这样可 使螺母与螺栓的螺牙紧密贴合，显著地增加了防松摩擦阻力。其特点是结构简 单，装配较方便，防松效果良好。缺点是用两个螺母增加了重量，且需要较大 的安装空间。
由于翘齿嵌入螺钉头（或螺母）和被连接件的表面，其所造成的损伤会增 加腐蚀的敏感性，对于承受高应力的紧固件或被连接件，这些损伤又可能导致 裂纹的产生。
在承受较大的夹紧力时，垫圈的翘齿可能会产生裂纹或断裂。内外锯齿锁 紧垫圈比内外齿锁紧垫圈的承压能力要大一些
外锯齿锁紧垫圈
7

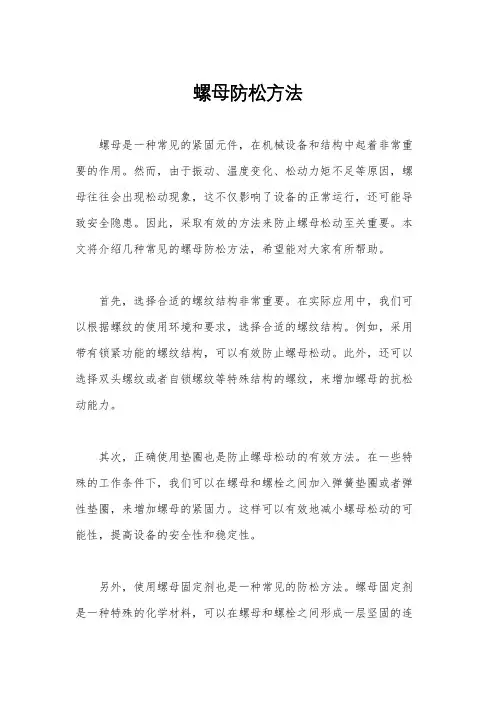

螺母防松方法
螺母防松方法螺母是一种常见的紧固元件，在机械设备和结构中起着非常重要的作用。
然而，由于振动、温度变化、松动力矩不足等原因，螺母往往会出现松动现象，这不仅影响了设备的正常运行，还可能导致安全隐患。
因此，采取有效的方法来防止螺母松动至关重要。
本文将介绍几种常见的螺母防松方法，希望能对大家有所帮助。
首先，选择合适的螺纹结构非常重要。
在实际应用中，我们可以根据螺纹的使用环境和要求，选择合适的螺纹结构。
例如，采用带有锁紧功能的螺纹结构，可以有效防止螺母松动。
此外，还可以选择双头螺纹或者自锁螺纹等特殊结构的螺纹，来增加螺母的抗松动能力。
其次，正确使用垫圈也是防止螺母松动的有效方法。
在一些特殊的工作条件下，我们可以在螺母和螺栓之间加入弹簧垫圈或者弹性垫圈，来增加螺母的紧固力。
这样可以有效地减小螺母松动的可能性，提高设备的安全性和稳定性。
另外，使用螺母固定剂也是一种常见的防松方法。
螺母固定剂是一种特殊的化学材料，可以在螺母和螺栓之间形成一层坚固的连接，从而增加螺母的紧固力，防止其松动。
在使用螺母固定剂时，需要根据工作条件和要求选择合适的型号和规格，确保其能够有效地发挥作用。
此外，定期检查和维护螺母也是防止螺母松动的重要措施。
在设备运行过程中，螺母往往会受到振动和冲击等影响，从而导致松动。
因此，定期对螺母进行检查和维护，及时发现并处理松动现象，对于保证设备的安全运行至关重要。
综上所述，螺母的松动是一种常见的问题，但是我们可以采取一些有效的方法来防止其发生。
选择合适的螺纹结构、正确使用垫圈、使用螺母固定剂以及定期检查和维护螺母，都是防止螺母松动的重要手段。
希望大家在实际工作中能够根据需要，选择合适的防松方法，确保设备的安全稳定运行。
螺母防松措施
螺母防松措施同学们，今天咱们来聊聊螺母防松的那些事儿。
在很多机器和设备里，螺母可是起着非常重要的连接作用。
但有时候，螺母会因为各种原因松动，这可能会引发大问题！所以，咱们得知道一些螺母防松的措施。
有一种常见的方法叫使用双螺母。
就是在同一个螺栓上拧上两个螺母，让它们互相挤压、摩擦，增加阻力，这样螺母就不容易松动啦。
比如说自行车的一些零件连接，就经常会用到双螺母来防松。
还有呢，就是给螺母加上弹簧垫圈。
这个垫圈就像一个小弹簧，它会给螺母一个持续的弹力，让螺母紧紧地压在螺栓上，不容易松动。
家里的一些家具组装，可能就会用到这种方法。
使用自锁螺母也是个不错的选择。
自锁螺母的设计很巧妙，它自身就有防止松动的结构。
就好像它自己会“抱紧”螺栓，不让自己松开。
汽车的一些部位就常常会用到自锁螺母。
咱们再来说说胶水防松。
可以在螺母和螺栓的螺纹上涂上一些特殊的胶水，等胶水干了之后，就会增加摩擦力，起到防松的作用。
然后呢，还有一种方法是把螺母焊在螺栓上。
不过这个方法一般是在确定螺母再也不需要拆卸的情况下才用，因为一旦焊接，螺母就很难再取下来啦。
举个例子啊，比如说一台大型的机器，在运行的时候震动比较大，如果螺母松动了，可能会导致零件脱落，机器故障。
这时候，就需要综合运用多种防松措施，比如用双螺母加上弹簧垫圈，确保螺母不会松动。
再比如，一些经常需要拆卸的部件，可能就不太适合用焊接的方法，而是选择自锁螺母或者涂胶水的方式来防松。
螺母防松措施有很多种，咱们要根据具体的情况选择合适的方法。
这样才能保证机器设备正常运行，不出问题。
大家明白了吗？。
螺母拧紧的操作方法有哪些
螺母拧紧的操作方法有哪些螺母是一种连接件，常用于配合螺栓使用，用来固定两个或多个零件。
为了保证螺母的紧固效果，我们需要正确的操作方法来拧紧螺母。
下面将详细介绍螺母拧紧的操作方法。
1. 确定螺母和螺纹的规格在拧紧螺母之前，首先要确认螺母和螺纹的规格，确保它们匹配。
螺母的规格一般包括螺纹直径、螺距和材质等，需要根据实际情况选用合适的螺母。
2. 清洁螺栓和螺母在拧紧螺母之前，需要确保螺栓和螺母表面清洁，没有杂物和腐蚀物。
可以使用擦拭布或者清洁剂进行清洁，确保螺栓和螺母之间没有障碍物影响紧固效果。
3. 选择合适的工具拧紧螺母需要使用适当的工具，通常情况下可以使用扳手、扳手套筒或者扳手扳手等工具。
选择合适的工具可以提高工作效率，同时也能保护螺母和螺栓不受损坏。
4. 适当施加力度在拧紧螺母的过程中，需要适当施加力度。
力度过大容易导致螺母损坏或者螺栓断裂，力度过小则会影响螺母的紧固效果。
一般情况下，可以根据螺母的规格以及紧固的零件来适当施加力度。
5. 交叉对称拧紧在拧紧螺母的过程中，需要采取交叉对称的方法。
即按照对角线或者交叉方向依次拧紧螺母，而不是一侧先拧紧完毕再拧紧另一侧。
这样可以确保螺母均匀受力，避免出现偏斜或者不均匀的情况。
6. 检查紧固效果在拧紧螺母之后，需要仔细检查紧固效果。
可以用手稍微扭动螺母，确认螺母是否紧固牢固。
同时还可以使用扭力扳手进行检测，确保螺母达到预期的紧固力度。
7. 添加防松措施为了确保螺母长时间保持紧固状态，可以在拧紧螺母之后添加一些防松措施。
例如使用轴承胶、弹性垫圈、锁紧螺钉等，确保螺母在振动或者工作环境的影响下不会自行松动。
8. 注意使用环境和条件在拧紧螺母的过程中，需要注意使用环境和条件。
例如工作温度、湿度、振动等因素都会影响螺母的紧固效果，需要根据实际情况进行调整。
总之，拧紧螺母是一个重要的工艺操作，正确的操作方法可以确保螺母的紧固效果，同时也能保护螺母和螺栓不受损坏。
在进行操作时，需要根据螺母和螺栓的规格选择合适的工具，适当施加力度，采取交叉对称的拧紧方法，检查紧固效果，添加防松措施，同时注意使用环境和条件。
金属锁紧螺母防松原理
金属锁紧螺母防松原理
金属锁紧螺母防松原理是通过摩擦力和弹性变形来实现的。
首先，金属锁紧螺母通常由两个部分组成：内部有螺纹的螺母和外部的金属套筒。
当螺母旋紧时，套筒会与螺纹接触，并施加一定的压力。
这种压力会导致摩擦力的产生，使螺母紧固在螺纹上。
其次，金属锁紧螺母还利用了材料的弹性变形特性。
当螺母旋紧时，内部材料会发生一定程度的变形，使其变得更加紧密。
这种变形使螺母与螺纹之间的接触面积增大，从而增加了摩擦力和防松效果。
另外，金属锁紧螺母还可以通过设计上的一些特殊结构来增强防松性能。
例如，一些锁紧螺母在内部加入了凹凸形状的结构，使得螺母在摩擦力作用下更容易咬合螺纹，提高了锁紧效果。
综上所述，金属锁紧螺母通过摩擦力和弹性变形来实现防松效果。
这些原理的相互作用使得螺母能够紧固在螺纹上，提高了连接的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺母的拧紧与防松
主讲人：陈儒军长沙航空职业技术学院
机电设备机械结构装调与检修
2
机电设备机械结构拆装、检测与调整螺母的拧紧与防松
3、螺母防松措施
2、螺母拧紧方法
1、螺母拧紧工具
我的目录
1
螺母拧紧
工具
活动扳手
开口扳手
呆扳手
梅花扳手
梅花扳手
棘轮梅花开口扳手
内六角扳手
钩子扳手
套筒扳手
扳手工具套组
重要的螺栓螺母都要求根据螺栓强度等级及螺纹直径大小按照国家标准规定的拧紧力矩可靠地拧紧！
螺母拧紧力矩
螺栓强度等级
置扭矩扳手
置扭矩扳手
企业扭矩管理看板
我的目录
2
螺母拧紧
方法
螺栓紧固优先采用呆扳手、梅花扳手或套筒扳手，以保证螺栓可靠拧紧。
如使用活动扳手紧固螺栓时，应让其固定钳口承受主要作用力，如右图所示，否则容易损坏扳手。
在螺栓组联接中，为保证每个螺栓预紧力的一致性，不要一次完全旋紧，必须按照一定的顺序分次逐步拧紧，即第一次先旋到一半的程度，然后再完全旋紧。
这是成组螺母分步拧紧的典型案例，图中红色记号笔线条是第一次拧紧时做的记号，黑色记号笔线条是第二次用预置扭力矩扳手最终拧紧后做的记号。
在拧紧方形或圆形布置的成组螺栓时，必须对称进行
在拧紧长方形布置的成组螺栓时，应从中间开始，逐渐向两边对称地扩展。
我的目录
3
螺母防松
措施
螺母防松方法01
02
03
利用摩擦力的作用防止螺母松脱
利用机械力的作用防止螺母松脱
焊接、破坏螺纹、粘接等方式永久防松
26
机电设备机械结构拆装、检测与调整
我的目录
01
摩擦力防
松措施
顶螺母防松
顶螺母防松
顶螺母防松
弹性垫片防松
自锁螺母防松
自锁螺母防松
带尼龙圈的自锁螺母防松
自锁螺母防松
利用铜垫压紧螺纹的摩擦力防松
利用铜垫压紧螺纹的摩擦力防松
开槽圆螺母变形后的摩擦力防松
开槽圆螺母变形后的摩擦力防松
自锁螺母防松
我的目录
02
机械力防
松措施
槽型螺母与开口销防松
槽型螺母与开口销防松
止动垫片防松
止动垫片防松
止动垫片防松
止动垫片防松
止动垫片防松
止动垫片防松
止动垫片防松。
