液位变送器
液位变送器工作原理
液位变送器工作原理
浮子式液位变送器是通过浮球和浮子连接形成一个浮子系统，位于容器内的浮子随着液体的涨落而上下浮动，并通过机械链接将浮子的运动转换为电信号输出。
这种液位变送器适用于测量密闭容器内部的液位高度。
当液位升高时，浮子会上浮，使得导线绳索系结与浮子线绳上升，连接在线绳上的游带会顺时针旋转，将浮子的运动转换为电信号输出。
当液位下降时，浮子则会下沉，相应的导线绳索则会下降，游带则会逆时针旋转，同样将浮子的运动转换为电信号输出，从而达到测量液位高度的目的。
压力式液位变送器则是通过测量液体压力的变化来达到测量液位变化的目的。
压力式液位变送器主要由感应体、传感器和转换器组成。
感应体位于液体顶部，当液位升高时，由于液体的压力增大，感应体会感受到这种压力变化，并通过传感器将感应体接收到的压力信号转换为相应的电信号。
转换器则可以对这个电信号进行放大、调整和转换为标准信号输出，以便进行后续的数据处理和显示。
液位变送器的工作原理可以通过一条简单的公式表示：液位高度=压力/液体密度。
当液位升高时，液体的压力也随之增大，通过测量液体压力的变化，可以计算出液位的高度。
这个计算可以通过电子设备进行自动完成，从而实现对液位变化的实时检测和测量。
总的来说，液位变送器的工作原理是通过感应液体的压力变化或液体浮动测量液位的高度，并通过转换器将液体的压力或浮动转换为电信号输出。
液位变送器广泛应用于化工、石油、电力、自动化控制等行业，对液体的液位测量起到了重要的作用。
液位变送器原理
液位变送器原理
液位变送器是一种用于测量和监测液体的高度或容器中的液位的仪器。
其原理基于液体的压力传递和物理性质变化。
液位变送器通常由两个主要部分组成：一个传感器和一个转换器。
传感器被安装在被测液体所在的容器上方，传感器的底部暴露在液体中。
当液体上升或下降时，传感器底部的压力也会相应地变化。
传感器利用压力传感器的原理来测量液体的压力。
一般来说，有两种常见的传感器类型：差压式和压力式。
差压式传感器通过测量液体底部和顶部之间的压力差来确定液体的高度。
压力式传感器则直接测量液体对传感器底部造成的压力。
传感器将测量到的压力信号转换成电信号，然后将其传送到转换器。
转换器是负责将传感器产生的低电信号转换为标准电信号的装置。
根据应用需求不同，转换器常见的输出信号类型包括模拟信号（如电流或电压）和数字信号（如数字通信协议）。
液位变送器的转换器通过比较传感器测得的压力信号与标定值或标准值来确定液位的高度。
转换器在标定过程中配置了零点和量程范围，以确保输出信号与实际液位高度一致。
总结起来，液位变送器的原理是通过将液体产生的压力信号转换为电信号，并进行处理和比较，从而实现对液体的高度或液位的测量和监测。
这种原理基于液体的压力传递和物理性质变化，为工业生产和自动化控制提供了重要的技术支持。

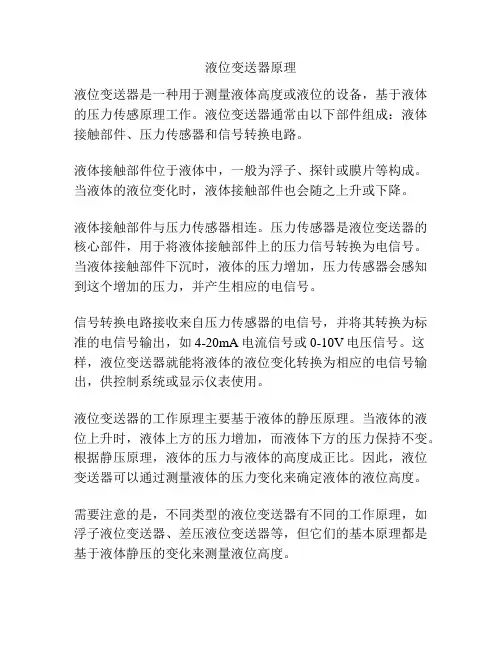

液位变送器原理
液位变送器原理
液位变送器是一种用于测量液体高度或液位的设备，基于液体的压力传感原理工作。
液位变送器通常由以下部件组成：液体接触部件、压力传感器和信号转换电路。
液体接触部件位于液体中，一般为浮子、探针或膜片等构成。
当液体的液位变化时，液体接触部件也会随之上升或下降。
液体接触部件与压力传感器相连。
压力传感器是液位变送器的核心部件，用于将液体接触部件上的压力信号转换为电信号。
当液体接触部件下沉时，液体的压力增加，压力传感器会感知到这个增加的压力，并产生相应的电信号。
信号转换电路接收来自压力传感器的电信号，并将其转换为标准的电信号输出，如4-20mA电流信号或0-10V电压信号。
这样，液位变送器就能将液体的液位变化转换为相应的电信号输出，供控制系统或显示仪表使用。
液位变送器的工作原理主要基于液体的静压原理。
当液体的液位上升时，液体上方的压力增加，而液体下方的压力保持不变。
根据静压原理，液体的压力与液体的高度成正比。
因此，液位变送器可以通过测量液体的压力变化来确定液体的液位高度。
需要注意的是，不同类型的液位变送器有不同的工作原理，如浮子液位变送器、差压液位变送器等，但它们的基本原理都是基于液体静压的变化来测量液位高度。
液位变送器工作原理
液位变送器工作原理液位变送器是一种用于测量液体高度或液位的装置，它可以将液体的高度转换成电信号输出，从而实现对液位的准确测量。
液位变送器通常被广泛应用于化工、石油、制药、食品等行业，其工作原理主要包括压力测量、浮子测量和超声波测量等几种方式。
压力测量是液位变送器最常见的工作原理之一，它利用液体的压力来确定液位的高低。
当液体的高度增加时，液体的压力也会随之增加，液位变送器通过测量液体施加在传感器上的压力来确定液位的高度。
传感器通常采用压阻式传感器或压电式传感器，当液位发生变化时，传感器会产生相应的电信号输出，通过电路处理后输出液位高度的数据。
浮子测量是另一种常见的液位变送器工作原理，它利用浮子的浮沉来测量液位的高低。
液位变送器的浮子通常会随着液位的变化而上下移动，浮子上安装有磁性材料，当浮子移动时，磁性材料会影响传感器中的磁场，从而产生相应的电信号输出。
通过测量这些电信号的变化，液位变送器可以准确地确定液位的高度。
超声波测量是一种利用超声波来测量液位高度的工作原理，它通过发射超声波并测量超声波的回波时间来确定液位的高低。
液位变送器通常会将超声波发射到液面上，并测量超声波从发射到接收的时间，通过计算时间差来确定液位的高度。
这种工作原理适用于各种液体，且不受液体性质的影响，因此在实际应用中得到了广泛的应用。
除了以上几种工作原理外，液位变送器还可以采用微波测量、电容测量等方式来实现对液位的测量。
不同的工作原理适用于不同的液体和环境条件，用户可以根据实际需求选择合适的液位变送器来进行液位测量。
总的来说，液位变送器是一种通过不同的工作原理来实现对液位测量的装置，它可以准确地测量液体的高度，并将测量结果转换成电信号输出。
在化工、石油、制药、食品等行业中，液位变送器的应用可以帮助用户实现对液位的精确控制，从而提高生产效率和产品质量。
随着科技的不断进步，液位变送器的工作原理也在不断创新和完善，相信在未来会有更多更先进的液位变送器问世，为工业自动化领域带来更多的便利和效益。
液位变送器的工作原理
液位变送器的工作原理液位变送器是一种用于测量液体表面高度的仪器，它是工业自动化系统中常用的传感器之一。
液位变送器的基本原理是利用物理特性来测量液体的高度，并将其转换为电信号输出。
一、压力式液位变送器压力式液位变送器是最常用的液位测量装置之一，它利用液体压力的变化来确定液体表面的高度。
压力式液位变送器通常由压力传感器和转换器组成。
1. 压力传感器压力传感器是液位变送器的核心部件，它通过测量液体对传感器的压力来确定液位的高低。
压力传感器通常由一个敏感元件和一个导压管组成。
当液面升高时，液体压力作用在敏感元件上，导压管将压力传递给敏感元件，敏感元件将压力转换为电信号输出。
2. 转换器转换器接收来自压力传感器的电信号，并将其转换为标准的电流信号或电压信号。
转换器通常具有放大、滤波和线性化等功能，以确保输出信号的准确性和稳定性。
二、浮子式液位变送器浮子式液位变送器使用浮子的浮沉运动来测量液位的高度。
浮子通常通过一个绳索或链条与变送器连接，当液位升高或下降时，浮子会相应地上升或下降。
1. 浮子浮子通常由密度较小的材料制成，如塑料或泡沫。
当液位升高时，浮子会随液位上升，当液位下降时，浮子会随液位下降。
2. 传感机构传感机构是用于感知浮子位置的装置，通常由一根绳子或链条连接到浮子上。
当浮子上升或下降时，传感机构会相应地转动，将浮子位置转换为电信号输出。
3. 转换器转换器接收来自传感机构的电信号，并将其转换为标准的电流信号或电压信号。
转换器通常具有放大、滤波和线性化等功能，以确保输出信号的准确性和稳定性。
三、容积式液位变送器容积式液位变送器利用容器内液体的体积变化来测量液位的高低。
容积式液位变送器通常由液体容器、传感器和转换器组成。
1. 液体容器液体容器通常是一个封闭的容器，容器内充满待测液体。
容器通常具有刻度线或液位标记，用于读取液面高度。
2. 传感器传感器用于检测液体容器内液体的体积变化。
传感器通常由一个敏感元件和一个测量装置组成。
液位变送器的原理及应用
液位变送器的原理及应用液位变送器是一种用于测量和监控液体水平的设备，广泛应用于工业生产和研发领域。
它可以准确地测量液体的高度，并将这些数据转换为电信号，方便进行远程监控和自动化控制。
本文将介绍液位变送器的原理、构造和应用，帮助读者更好地理解和运用该技术。
一、液位变送器的原理液位变送器主要是基于压力变化原理进行测量的。
液位变送器通常由传感器和信号转换器组成。
传感器部分负责测量液体的压力，而信号转换器用于接收传感器的信号并将其转换为电信号输出。
具体而言，液位变送器的原理主要分为压力传感型和浮子传感型两种。
压力传感型液位变送器利用液体压力的变化来测量液位。
当液体高度增加时，液体对传感器的压力也会增加，导致传感器输出的电信号相应变化。
通过测量传感器输出的电信号，可以得到液体的高度信息。
浮子传感型液位变送器则利用浸入液体的浮子的位置变化来测量液位。
当液位升高时，浮子也会随之上升，通过检测浮子的位置变化，可以获得液位的信息。
二、液位变送器的构造液位变送器的构造一般包括液体接触部分和电信号转换部分。
液体接触部分是由传感器和测量组件组成的，负责与液体接触并转换压力或浮子位置信息。
电信号转换部分一般由信号转换器和输出接口组成，用于将传感器的信号通过电路转换为标准电信号输出。
传感器是液位变送器中最核心的部分，不同类型的液位变送器传感器结构不同。
例如，压力传感型液位变送器的传感器一般由压力膜片和拉力杆组成，液体的压力变化会使膜片产生相应的形变，从而改变拉力杆的位置。
浮子传感型液位变送器的传感器中则包括浮子和浮子杆，液位的变化会使浮子杆上的浮子位置发生相应变化。
信号转换器则负责接收传感器信号，并将其转换为标准的电信号输出。
其中，信号转换器通常包括放大电路、滤波电路和输出电路等。
放大电路用于放大传感器输出的微弱信号，滤波电路则滤除掉噪声信号，保证输出的准确性和稳定性。
输出电路将转换后的信号输出给显示器或控制系统，实现液位监测和控制。
液位变送器
液位变送器概述液位变送器是一种测量液体高度或液面位置的仪器。
液位变送器通过测量液体重量或压力来确定液面高度，并将其转换为电气信号输出。
液位变送器通常用于水处理、油气生产、发电厂和化学工厂等行业，以确保液体在容器中的恰当分配和流动。
液位变送器的工作原理可以通过以下方式进行描述：液位变送器是一种传感器，通过物理特性（比如压力或重量）将液体的高度转换为电子信号，这个过程在液位变送器内部的传感器中发生。
然后，这些电子信号通过电缆输出到远程显示器或数据收集系统中。
液位变送器类型液位变送器有许多不同的类型，每一种类型都有其自身的优缺点。
以下列出了几种常见的液位变送器类型：气压式液位变送器气压式液位变送器通过使用气体压力来测量液体高度。
它们工作的原理是：将一个大气压力空间与液位之上的一个小空间连通。
这样，液位上方的气压就可以传递到传感器中，传感器测量气压变化量并将其转换为液位高度值。
优点：可以使用在高温高压环境下; 防腐性好缺点：仅适用于与液体形成气压反应的非蒸汽液体刚性杆浮球式液位变送器刚性杆浮球式液位变送器通过使用浮子来测量液体高度。
它们工作的原理是：一个浮子通过浸泡在液体中，浮子会随着液面的变化而上下浮动。
这个运动将通过连接到浮子上的刚性杆传递到变送器中，从而测量液位高度。
优点：结构简单可靠性好缺点：只适用于液体介质比较清洁，杆子不易被污染的场合。
磁翻板式液位变送器磁翻板式液位变送器通过使用磁性杆来测量液体高度。
它们工作的原理是：在液位的上下两侧分别设置磁翻板，其中一个装有磁条，当磁条接近磁翻板时，磁翻板就会发生翻转，当磁条远离磁翻板时，磁翻板会恢复到原本的位置。
液位变送器通过检测磁翻板的位置来确定液位的高度。
优点：适合于易受污染的介质; 结构简单缺点：不适用于温度和压力波动较大的场合液位变送器的应用液位变送器通常在下列场合被用到：化工在化工工业中，使用液位变送器监测液位非常常见，因为大多数化学反应需要在液态媒介中进行。
液位变送器的工作原理
液位变送器的工作原理液位变送器是一种常用的测量仪器，用于测量容器或管道中液体的液位高度。
它通过传感器将液位信号转换为标准的电信号输出，以便于监测和控制过程。
液位变送器的工作原理可以分为以下几个方面。
一、浮子式浮子式液位变送器是一种常见的液位测量装置，它通常由浮子、浮子轴、磁耦合器和传感器等部分组成。
其工作原理如下：1. 当液位上升时，浮子也随之上升，通过浮子轴与磁耦合器相连，使磁耦合器转动。
2. 磁耦合器上的磁体转动会引起传感器内部的磁场变化，从而产生电信号。
3. 传感器将电信号转换为标准的电流或电压输出，用于监测和控制液位。
浮子式液位变送器适用于液位变化较大、粘度较小的介质测量，如水、石油等。
二、压阻式压阻式液位变送器利用压力传感器测量液体压力的变化来间接测量液位高度。
其工作原理如下：1. 将液位变送器连接到容器底部，并与容器内的液体保持连通。
2. 当液位上升时，容器内液体的压力也会随之增加。
3. 压阻式液位变送器测量压力传感器中的压力变化，并将其转换为相应的电信号。
4. 传感器将电信号输出到显示装置或控制系统，实现液位的监测与控制。
压阻式液位变送器适用于测量介质较为复杂、温度较高的液体。
三、电容式电容式液位变送器利用电容的变化来测量液体的液位高度。
其工作原理如下：1. 液位变送器中设置有两个电极，它们与容器内的液体保持直接接触。
2. 当液位上升时，液体与电极之间的电容值会随之变化。
3. 通过测量电容的变化，电容式液位变送器可以确定液体的液位高度。
4. 将电容式液位变送器转换为相应的电信号输出并传输，以实现对液位的测量和控制。
电容式液位变送器适用于测量各种液体介质的液位，具有精度高、稳定性好的特点。
四、超声波超声波液位变送器是一种通过测量声波传播时间来测量液位高度的装置。
其工作原理如下：1. 发射器发射一束超声波信号，并由液面反射回来。
2. 接收器接收到反射回来的超声波信号，并测量其传播时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液位变送器是对压力变送器技术的延伸和发展，根据不同比重的液体在不同高度所产生压力成线性关系的原理，实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
液位变送器相关参数下面安徽康泰来为您分享！
液位变送器技术参数
1.安装简单、使用方便，互换能力强。
2.适合容器内液体介质的液位、界面的测量。
除现场指示，还可配远传变送器、报警开关、检测功能齐全。
3.指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
4.测量范围大，不受贮槽高度的限制。
5.指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
6.结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
7.高品质传感的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。
8.具备本安防爆和隔离防爆能力，可应用于各种危险场所。
9.务有防阻塞型设计可实现对糊状介质液位的测量。
10.液位变送器4～20mA DC二线制信号传送，抗干扰能力强，传输距离远。
11.压力传感器直接感测液位压力，不受介质起泡、沉积的影响。
液位变送器性能
结构材料：隔离膜片：316不锈钢波纹膜片
传感器外壳：1Cr18Ni9Ti不锈钢。
电缆：φ8聚氯乙烯六芯空心电缆（防腐型为聚四氟乙烯电缆）。
过程连接：投入式：直角支架孔距50×50mm，孔径φ5mm。
直杆式：无螺纹或螺纹自选。
螺纹式：M27×2 M20×1.5或螺纹自选。
法兰式：DN25或用户自选。
液位变送器分类
液位变送器分为投入式、直杆式、法兰式、螺纹式、电感式、旋入式、浮球式结构设计，备有防阻塞型设计，安装简单，使用方便、互换能力强，高品质传感器的灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。
投入式液位变送器采用高性能的扩散硅压阻式压力传感器作为测量元件，经过高可靠性的放大处理电路及精密温度补偿，将被测介质的表压或绝压转换为标准的电压或电流信号。
体积小巧，使用安装方便，直接投入水中到液面的液位高度。
特点：采用先进电路处理技术，性能稳定、高灵敏度；多种量程，采用316L不锈钢隔离膜片，适用于多种测量介质；配置灵活，根据需要可选择不同配置。
应用：工业现场液位测量与控制、城市供水及污水处理石油、化
工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
产品特点：具有反向极性和限流保护；激光调阻温度补偿，零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。
投入式静压液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。
经过温度补偿和线性校正。
转换成4～20mADC标准电流信号输出。
投入式静压液位变送器的传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便
硅压阻式液位变送器是在液位传感器的基础上把与液位深度成正比的液体静压力测量出来，并经过放大电路转换成标准电流电压信号输出，建立起输出电信号与液位深度的线性对比关系，实现对液体深度的测量。
在结构上采用了防水导线与不锈钢外壳密封连接，通气管在电缆内与外界相通，内部结构防结露设计。
具有良好的稳定性和可靠性，广泛应用于环保、水利、电厂、城市供排水、水文勘探等领域的水位的测量与控制。
防雷击液位变送器将OEM充油芯体封装在不锈钢壳体内，前端防护帽起防护传感器膜片的作用，也能使液体流畅的接触到膜片，防水导线与外壳密封连接，通气管在电缆内与大气相通内部结构以防结露设计。
并在内部电路上设计了三级防雷击模块，可以有效的防止感应雷电的破坏。
由于液位变送器的种类较多，而每种液位变送器在不同的场合使用都有讲究，我们的设计部门与使用部门在日常选用时应该了解各种液位变送器的产品特点而有针对的选择。
1、单法兰液位变送器
单法兰液位变送器有平法兰与带插入筒法兰液位变送器，都是利
用被测量介质的自身重力作用来测量液位的高度的。
单法兰液位变送器适用于粘度较大、易结晶的介质，一般用于敞口容器或者设备的安装。
2、双法兰液位变送器
双法兰液位变送器是一种差压式变送器，为避免被测介质直接与变送器的隔离膜片接触提供了一种可靠的测量方法。
主要特点是需要将高温介质与变送器隔离、测量介质对变送器敏感原件有腐蚀作用、悬浮液体或高粘度介质、被测介质由于环境或流程温度变化而固化或结晶、更换被测介质需要严格净化测量头等。
双法兰液位变送器主要应用于密封压力容器液位的测量。
3、投入式液位变送器
投入式液位变送器有杆式与揽式，其原理是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。
经过温度补偿和线性校正，转换成4～20mADC 标准电流信号输出。
由于此变送器安装方便、简单，适应性强等特点，从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积等影响，一般用于敞口容器或者设备的安装。
4、射频电容液位变送器
射频电容液位变送器原理是当探级与导电液体构成一电容器，其中探级线的金属内芯为电容的一极，导电液体为电容的另一极，中间为高稳定性的聚四氟乙烯，即探级线的绝缘外层作为两极之间的介质，随着液位的变化，液体包围探级线的面积随之改变，使构成电容器两极的相对面积改变，当液位上升时，电容量就会增加，射频电路将这一变化转换为模拟信号输出。
射频电容液位变送器对测量高温压力容器与测量常温常压一样简单，且测量值不受被测液体的温度、比重及容器的形状、压力影响。
主要用于酸碱类，氯化物，有机溶剂，液态CO2，氨水，PVC粉料，灰料，油水界面，中药等液体位测量。
