带传动概述
一、类型、特点
1.带传动的组成及工作原理
组成: 固联于主动轴上的带轮1(主动轮);
固联于从动轴上的带轮3(从动轮); 紧套在两轮上的传动带2。
传动原理
摩擦传动:当主动轮转动时,由于带和带轮间的摩擦力,便拖动从 动轮一起转动,并传递动力(平带和V带传动) 。 啮合传动:当主动轮转动时,由于带和带轮间的啮合,便拖动从动 轮一起转动,并传递动力(同步带传动)。
∴ 带绕过主动轮时,将因缩短而使带相对于轮1向后滑动,使 带速落后于轮速,即 v带<v1;带绕过从动轮时情况相反。 因带两边拉力不等、带的弹性变形量变化所导致的带与轮之间 的相对运动称为弹性滑动。弹性滑动只发生在接触弧的局部。
(演示→ )
带传动的几何计算和基本理论
弹性滑动后果: (1) v1 > v带 > v2 (2) η↓ (3) 带磨损 (4) 带温度↑ 速度降低的程度可用滑动率ε来表示:
带传动的张紧装臵
一、定期张紧装臵
(详细介绍)
普通V带传动的结构设计
二、自动张紧装臵 三、采用张紧轮张紧装臵
带传动的张紧2
张紧轮一般应放在松边的内侧,使带只受单向弯曲。同时张紧轮应尽 量靠近大轮,以免过分影响在小带轮上的包角。张紧轮的轮槽尺寸与带轮 的相同。
链传动概述
组成:主、从动链轮、传动链 工作原理:链传动是依靠链轮轮齿与链节的啮合来传递运动 和动力。
一、链传动的特点和应用
◆ 与带传动相比,链传动能保持准确的平均传动比,径向压轴力小,适于低
速情况下工作。 ◆ 与齿轮传动相比,链传动安装精度要求较低,成本低廉,可远距离传动。 ◆ 链传动的主要缺点是不能保持恒定的瞬时传动比。 ◆ 链传动主要用在要求工作可靠、转速不高,且两轴相距较远,以及其它不 宜采用齿轮传动的场合。

机械设计带传动习题及答案

机械设计带传动习题及答案

4、带传动的弹性滑动现象是不可避免的。

(√)5、正确安装在槽轮中的V带,其底面与轮槽的底面是不接触的。

(√)6、带的弹性滑动现象是可以避免的。

(×)7、所有的带传动都是利用带和带轮之间的摩擦传递运动和动力的。

(×)8、在带传动中,打滑是由于带与带轮之间的摩擦力不够大而造成的。

(√)9、带轮的槽角应小于V带的截面楔角。

(√)10、V带的截型有A、B、C、D、E、F、G七种。

(×)11、V带轮的槽角均小于V带截面的楔角。

(√)12、带传动在工作时产生弹性滑动是由于传动过载。

(×)13、正是由于过载时产生了“弹性滑动”,故带传动对传动系统具有过载保护作用。

(×)14、V带的长度是指其基准长度。

(√)1、V带中,带截面楔角为40°,带轮的轮槽角应为(b)。

A:大于40°B:小于40°C:等于40°;2、能保证瞬时传动比恒定的传动是(c )。

A:带传动;B:链传动;C:齿轮传动;3、线绳结构的V带,其线绳位于带的(b)。

A :顶胶层;B:抗拉层;C:底胶层4、下列图所示的V带传动中,哪个图中的张紧轮位置是最合适的?(a )。

5、带传动中,带每转一周,拉应力是a 。

()。

A:有规律变化的;B:不变的C:无规律变化的;6、带传动的最大应力发生在 c 。

A:绕入从动轮处;B:绕出从动轮处;C:绕入主动轮处;D:绕出主动轮处;7、带传动的主要失效形式是带的( d )。

A:磨损和疲劳点蚀;B:磨损和胶合;C:胶合和打滑;D:疲劳破坏和打滑;8、带传动是依靠(b )来传递运动和动力的。

A:主轴的动力;B:带与带轮之间的摩擦力;C:主动轮上的转矩;D:从动轮上的转矩;1、带传动中,打滑是怎样产生的?是否可以避免?解答:当带所传递的圆周力超过带与带轮接触面间摩擦力总和的极限值时,带在带轮上将发生明显的相对滑动即打滑,打滑可以避免。

2、说明带的弹性滑动与打滑的区别。

机械设计基础第8章 带传动

机械设计基础第8章  带传动

第8章带传动带传动是一种常用的机械传动形式,它的主要作用是传递转矩和转速。

大部分带传动是依靠挠性传动带与带轮间的摩擦力来传递运动和动力的。

本章将对带传动的工作情况进行分析,并给出带传动的设计准则和计算方法。

着重讨论V带传动的设计计算,同时对同步带传动作了简介。

8.1 概述如图8.1所示,带传动一般是由主动轮1、从动轮2、紧套在两轮上的传动带3及机架4组成。

当原动机驱动带轮1(即主动轮)转动时,由于带与带轮间摩擦力的作用,使从动轮2一起转动,从而实现运动和动力的传递。

图8.1 带传动8.1.1 带传动的类型1.按传动原理分(1)摩擦带传动靠传动带与带轮间的摩擦力实现传动,如V带传动、平带传动等;(2)啮合带传动靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动,如同步带传动。

2.按用途分(1)传动带传递动力用;(2)输送带输送物品用。

本章仅讨论传动带。

3.按传动带的截面形状分(1)平带如图8.2 a)所示,平带的截面形状为矩形,内表面为工作面。

常用的平带有胶带、编织带和强力锦纶带等。

(2)V带V带的截面形状为梯形,两侧面为工作表面,如图8.2 b)所示。

传动时,V带与轮槽两侧面接触,在同样压紧力F Q的作用下,V带的摩擦力比平带大,传递功率也较大,且结构紧凑。

(3)多楔带如图8.3所示,它是在平带基体上由多根V带组成的传动带。

多楔带结构紧凑,可传递很大的功率。

(4)圆形带如图8.4所示,横截面为圆形,只适用于小功率传动。

(5)同步带带的截面为齿形,如图8.5所示。

同步带传动是靠传动带与带轮上的齿互相啮合来传递运动和动力,除保持了摩擦带传动的优点外,还具有传递功率大,传动比准确等优点,多用于要求传动平稳、传动精度较高的场合。

图8.2 平带和V带图8.3 多楔带图8.4 圆形带图8.5 同步带8.1.2 带传动的特点和应用带传动属于挠性传动,传动平稳,噪声小,可缓冲吸振。

过载时,带会在带轮上打滑,从而起到保护其他传动件免受损坏的作用。

最新机械设计课后参考答案第八章

最新机械设计课后参考答案第八章

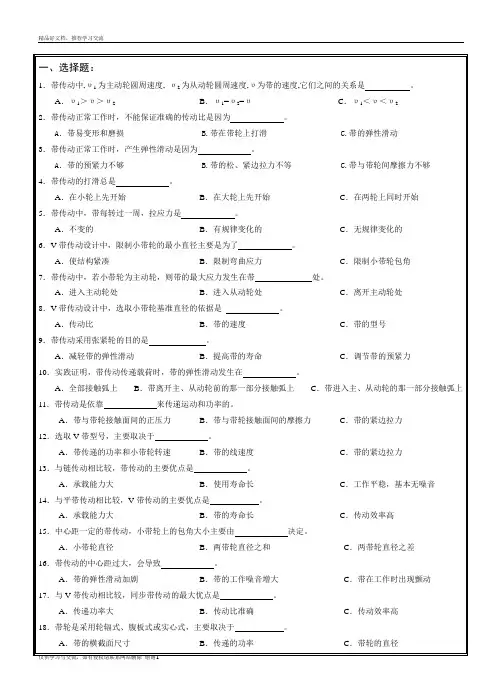

6.带传动的主要失效有:带的疲劳破坏和打滑。

带传动的设计准则是:保证带传动工作时不打滑,同时又有足够的疲劳强度和寿命。

7.带传动经过一定时间运转后,由于塑性变形而松弛,使张紧力降低,为保证其传动能力,应有张紧装置。

常用的张紧装置有:定期张紧装置、自动张紧装置、张紧轮张紧装置。

当中心距不能调节时,可采用张紧轮张紧装置。

张紧轮一般应放在松边的内侧,使带只受单向弯曲,同时张紧轮还应尽量靠近大带轮,以免过分影响带在小带轮上的包角。

8.F1+F2= 2F0 ; Fe = F1-F2三、综合题:1. T1= 9550×P2/n1η Nm ;方向为:顺时针T2= 9550×P2/n2 Nm ;方向为:逆时针Fe = F1-F2; Fec = F1(1-1/e fα)2.Fec = 2F0×(еfνα-1)/(еfνα+1) = 478.4 NTmax = Fec×d d1/2 = 23.92 NmP出= Fec×ν×η/1000=3.45 KW ;3.Fe = P×1000/ν= 750 N , Fe = F1-F2 F1=2F2 F0 =(F1+F2)/2 = 1.5 F2 F1 = 1500 N F2= 750 N F0 = 1125 N4.i = n1/n2 = 3.625 d d2 = i×d d1 = 507.5mm 选:K A = 1.3 Kα= 0.96 Kι= 1.08 α1 = 1800-(d d2-d d1)/a×57.50= 166.790L’d = 2 a +π/2×(d d2+d d1) + (d d2-d d1)2/4 a = 4238 mm选:P0 = 4.91 △P0 = 0.59∴P ca = Z×(P0+△P0)×Kι×Kα= 11.4 KW,P= P ca/K A = 8.8 KW ;必修一期末测试1一.选择题(共25小题)1.现有三组溶液:①汽油和氯化钠水溶液;②39%乙醇溶液;③氯化钠和单质碘的水溶液,分离以上各混合物的正确方法依次是()A.分液、萃取、蒸馏 B.萃取、蒸馏、分液C.分液、蒸馏、萃取D.蒸馏、萃取、分液.可以收集到氯气数目为:。

《机械设计》教材讨论题、思考题及习题(有答案).docx

《机械设计》教材讨论题、思考题及习题(有答案).docx

《机械设计》教材讨论题、思考题及习题绪论讨论题0-1就文中的三个实例分析每部机器,哪部分为原动部分、传动部分和执行部分?分别分析它们是否满足机器的三个特征?并从中举例说明机构、机械零件及构件的含义。

思考题0-1什么是机器?什么是机构?它们各有何特征?一台完整的机器由哪几部分组成?并举例说明。

0-2什么是机械零件、通用零件、专用零件、部件、标准件?指出下列零件各属于哪一类:螺栓,齿轮,轴,曲轴,汽门弹簧,轧根,飞机螺旋桨,汽轮机叶片,滑动轴承,滚动轴承,联轴器。

0-3本课程研究的对象和主要内容是什么?0-4本课程的性质与任务是什么?和前面学过的课程相比较,本课程有什么特点?第一章机械零件设计的基础知识及设计方法简介思考题1-1机械设计的内容和一般程序是什么?1-2机械零件常规设计计算方法有哪几种?各使用于何种情况?1-3机械零件应满足哪些基本要求?设计的一般步骤是什么?1-4机械零件的主要失效形式有哪些?什么是机械零件的工作能力?工作能力准则有哪些?1-5合理地选择许用安全系数有何重要意义?影响许用安全系数的因素有哪些?设计时应如何选择?1-6作用在机械零件上的载荷有几种类型?何谓静载荷、变载荷、名义载荷和计算载荷?1-7作用在机械零件中的应力有哪几种类型?何谓静应力、变应力?静载荷能否产生变应力?1-8何谓材料的疲劳极限、疲劳曲线、金属材料的疲劳曲线分成哪几种类型?各有何特点?指出疲劳曲线的有限寿命区和无限寿命区,并写出有限寿命区疲劳曲线方程,材料试件的有限寿命疲劳极限SN如何计算?说明寿命系数K N的意义。

1-9材料的极限应力图是如何作出的?简化极限应力图又是如何作出的?它有何用途?1-10影响零件疲劳强度的主要因素有哪些?零件的简化极限应力图与材料试件的简化极限应力图有何不同?如何应用?1-11表面接触疲劳点蚀是如何产生的?根据赫兹公式(Hertz),接触带上的最大接触应力应如何计算?说明赫兹公式中各参数的含义。

河科大机械设计作业集8.9章答案

河科大机械设计作业集8.9章答案

题8-27图四、设计计算题8-28 有一A 型普通V 带传动,主动轴转速n 1=1480r/min ,从动轴转速n 2=600r/min ,传递的最大功率P =1.5kW 。

假设带速v =7.75m/s ,中心距a =800mm ,当量摩擦系数f v =0.5,求带轮基准直径d 1、d 2,带基准度度L d 和初拉力F 0。

解:1)m mm m n n d d m mm m d n V n d V 250d 7866.2466001480100100d 7806.100148010006075.7100060d 10006022112111111=-=⨯=⋅≈=-=⨯⨯⨯=⨯⨯=⇒⨯=取,查表取,查表πππ2)8-30设计一破碎机用普通V带传动。

已知电动机额定功率为P = 5.5 kW,转速n1= 1440 r/min,从动带轮为n2= 600 r/min,允许传动比误差±5%,两班制工作,希望中心距不超过650 mm。

五、结构设计与分析题8-31图中所示为带传动的张紧方案,试指出其不合理之处,并改正。

题8-31图提示:(a)平带传动,张紧轮宜装于松边外侧靠近小轮,主要用以增大平带传动包角。

(b)V带传动,张紧轮不宜装在紧边,应装于松边内侧,使带只受单向弯曲,且靠近大轮,防止小带轮包角减小。

8-32图中所示为B型普通V带的轮槽结构,试填写有关结构尺寸、尺寸公差及表面粗糙度值。

题8-32图9-30设计一输送装置用的滚子链传动。

已知主动轮转速n1=960 r/min,功率P = 16.8 kW,传动比i=3.5,原动机为电动机,工作载荷冲击较大,中心距不大于800 mm (要求中心距可以调节),水平布置。

五、结构设计与分析题9-31 在如图所示链传动中,小链轮为主动轮,中心距a = (30~50) p。

问在图a、b 所示布置中应按哪个方向转动才合理?两轮轴线布置在同一铅垂面内(图c)有什么缺点?应采取什么措施?aa)b)c)题图9-31。

机械设计第八章习题答案

机械设计第八章习题答案

机械设计第八章习题答案8-1 V带传动的n1= 1450 r/min ,带与带轮的当量摩擦系数f v= 0.51 ,包角α1= 180°,初拉力F0= 360 N 。

试问:( 1 )该传动所能传递的最大有效拉力为多少?( 2 )若d d1= 100 mm ,其传递的最大转矩为多少?( 3 )若传动效率为0.95 ,弹性滑动忽略不计,从动轮输出功率为多少?解:(1 )由p148式8-7得F ec= 2 F01− 1e f v α1 1+ 1e f v α1= 2 ×360 ×1− 1e0.51 π1+ 1e0.51 π= 478.4 N(2 )T = F ec d d12= 478.4 ×100 × 10− 32= 23.92 N·m(3 )由从动轮输出功率P = P主·η,其中P主=F ec V1000,故P = F ec V1000·η= F ec n1π d d11000 ×60 ×1000·η= 478.4 ×1450 ×3.14 ×1001000 ×60 ×1000×0.95 = 3.45 kW8-2 V带传动传递功率P = 7.5 kW ,带速v = 10 m/s ,紧边拉力是松边拉力的两倍,即F1= 2 F2,试求紧边拉力F1、有效拉力F e和初拉力F0。

解:∵P = F e v1000∴F e= 1000 Pv = 1000 ×7.510= 750 N∵F e= F1-F2且F1= 2 F2∴F1= 2 F e= 2 ×750 = 1500 N∵F1= F0+ F e2∴F0= F1-F e2= 1500 -7502= 1125 N8-4 有一带式输送装置,其异步电动机与齿轮减速器之间用普通V带传动,电动机功率P = 7 kW ,转速n1= 960r/min ,减速器输入轴的转速n2= 330 r/min ,允许误差为±5% ,运输装置工作时有轻度冲击,两班制工作,试设计此带传动。

机械设计基础习题答案第8章

机械设计基础习题答案第8章

8-1 轴的功用是什么?转轴、传动轴、心轴有何区别?轴由哪些部分组成?答:轴用于支承旋转零件、传递转矩和运动。

工作时既承受弯矩又承受转矩的轴称为转轴。

用来支承转动零件,只承受弯矩而不传递转矩的轴称为心轴。

主要用于传递转矩而不承受弯矩,或所承受弯矩很小的轴称为传动轴。

轴通常由轴头、轴颈、轴肩、轴环、轴端及不装任何零件的轴段等部分组成。

8-2 轴的常用材料有哪些?什么时候选用合金钢?答:轴的常用材料为碳素钢和合金钢。

合金钢具有较高的机械性能和更好的淬透性,但价格较贵,可以在传递大功率、要求减轻轴的重量和提高轴颈耐磨性时采用,在一般工作温度下,合金钢和碳素钢具有相近的弹性模量,采用合金钢不能提高轴的刚度。

8-3 为什么一般转轴都做成阶梯形?阶梯轴的各段直径和长度应根据什么原则确定?答:阶梯轴各轴段截面的直径不同,各轴段的强度相近,且有利于轴上零件的装拆和固定。

因此阶梯轴在机器中的应用最为广泛。

阶梯轴的各段直径是在初估最小直径的基础上,根据轴上零件的固定方式及其受力情况等,逐段增大估算确定;轴的各段长度主要由轴上零件及相互间的距离所决定。

8-4 进行轴的结构设计时,应考虑哪些问题?答:1.便于轴上零件的装配;2.保证轴上零件的准确定位和可靠固定;3.轴的加工和装配工艺性好;4.减少应力集中,改善轴的受力情况8-5 试从减小轴上载荷、提高轴的强度出发,分别指出图(a)(b)中哪一种布置形式结构更合理?为什么?(a)(b)习题8-5图答:(a)图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图,第二种布置形式更合理。

(b)图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图,第一种布置形式更合理。

8-6 轴上零件常用的轴向固定和周向固定方法有哪些?答:常用的轴向固定方式有;轴肩和轴环套筒和圆螺母;弹性挡圈和紧定螺钉;轴端挡圈和圆锥面;常用的周向固定方式有键联接、花键联接、销联接,成形联接及过盈配合联接8-7 判断图中的1、2、3、4处轴的结构是否合理?为什么?习题8-7图答:1处:轴肩高度超过了轴承的安装尺寸,不合理;2处:轴头长度过长,不能实现齿轮的轴向固定;3、4处:结构合理,能保证轴承的轴向定位。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《带传动》课堂练习题一、填空题1、普通V带传动中,已知预紧力F0=2500 N,传递圆周力为800 N,若不计带的离心力,则工作时的紧边拉力F1为2900 ,松边拉力F2为2100 。

2、当带有打滑趋势时,带传动的有效拉力达到最大,而带传动的最大有效拉力决定于F0、、 f 三个因素。

3、带传动的设计准则是保证带疲劳强度,并具有一定的寿命。

4、在同样条件下,V带传动产生的摩擦力比平带传动大得多,原因是V带在接触面上所受的正压力大于平带。

5、V带传动的主要失效形式是疲劳断裂和打滑。

6、皮带传动中,带横截面内的最大拉应力发生在紧边开始绕上小带轮处;皮带传动的打滑总是发生在皮带与小带轮之间。

7、皮带传动中,预紧力F0过小,则带与带轮间的摩擦力减小,皮带传动易出现打滑现象而导致传动失效。

8、在V带传动中,选取小带轮直径D1≥D1lim。

的主要目的是防止带的弯曲应力过大。

9、在设计V带传动时,V带的型号可根据计算功率Pca 和小带轮转速n1 查选型图确定。

10、带传动中,打滑是指带与带轮之间发生显著的相对滑动,多发生在小带轮上。

刚开始打滑时紧边拉力F1与松边拉力F2的关系为F1=F2e f。

11、带传动中的弹性滑动是由松紧边的变形不同产生的,可引起速度损失,传动效率下降、带磨损等后果,可以通过减小松紧边的拉力差即有效拉力来降低。

12、带传动设计中,应使小带轮直径d≥d rnin,这是因为直径越小,带的弯曲应力越大;应使传动比i ≤7,这是因为中心距一定时传动比越大,小带轮的包角越小,将降低带的传动性能。

13、带传动中,带上受的三种应力是拉应力,弯曲应力和离心应力。

最大应力等于1+b1+ c ,它发生在紧边开始绕上小带轮处处,若带的许用应力小于它,将导致带的疲劳失效。

14、皮带传动应设置在机械传动系统的高速级,否则容易产生打滑。

二、选择题1、带传动正常工作时,紧边拉力F1和松边拉力F2满足关系 B2、带传动中,选择V带的型号是根据 C 。

A.小带轮直径B.转速C.计算功率和小带轮转速D.传递功率3、当要求单根V带所传递的功率不超过该单根V型带允许传递的功率P0,这样带传动不会产生 C 失效。

A.弹性滑动B.打滑C.疲劳断裂D.打滑和疲劳断裂E.弹性滑动和疲劳断裂4、带传动主动轮直径D1=180mm,转速n1=940 r/min,从动轮直径D2=710mm,转速n2=233 r/min,则传动的滑动率= D 。

A.1.2%B.1.5%C.1.8%D.2.2%5、在进行V带传动设计计算时,若v过小,将使所需的有效拉力 B 。

A.过小B.过大C.不变6、带传动在工作时产生弹性滑动,是由于 C 。

A.带不是绝对挠性体B.带绕过带轮时产生离心力C.带的紧边与松边拉力不相等7、带传动中弹性滑动的大小随着有效拉力的增大而 A 。

A.增加B.减c.不变8、工作条件与型号一定的v型带,其弯曲应力随小带轮直径的增大而 A 。

A.降低B.增大C.无影响9、带传动中,用 A 方法可以使小带轮包角1加大。

A.增大小带轮直径的d1 B.减小小带轮直径d1C.增大大带轮直径d2 D.减小中心距a10、带传动在工作时产生弹性滑动,是由于 C 。

A.包角1太小B.初拉力F0太小C.紧边与松边拉力不等D.传动过载11、如果单根V带所传递的功率不超过实际所允许传递的功率,则该V带传动就不会产生 B 失效。

A.打滑B.带的疲劳断裂C.带的疲劳断裂和打滑12、v带轮的最小直径dmin取决于 A 。

A.带的型号B.带的速度C.主动轮速度D.带轮结构尺寸13、v带传动和平型带传动相比,V带传动的主要优点是 A 。

A.在传递相同功率条件下,传动尺寸小B.传动效率高C.带的寿命长D.带的价格便宜14、带传动的中心距与小带轮的直径一定时,若增大传动比,则小带轮上的包角 A 。

A.减小B.增大C.不变15、带传动的传动比与小带轮的直径一定时,若增大中心距,则小带轮上的包角 B 。

A.减小B.增大C.不变16、一般v带传动的主要失效形式是带的 C 及带的 E 。

A.松弛B.颤动C.疲劳破坏D.弹性滑动E.打滑17、带传动采用张紧轮的目的是 D 。

A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力18、若传动的几何参数保持不变,仅把带速提高到原来的两倍,则V带所能传递的功率将A 。

A.低于原来的两倍B.等于原来的两倍C.大于原来的两倍19设由疲劳强度决定的许用拉应力为[],并且0、1、2、b1、b2、c依次代表带内的初拉应力、紧边拉应力、松边拉应力、在小带轮上的弯曲应力、在大带轮上的弯曲应力和离心应力,则保证带的疲劳强度应满足 D 。

20、带传动不能保证正确的传动比,其原因是 C 。

A.带容易变形和磨损B.带在带轮上打滑C.带的弹性滑动D.带的材料不遵守胡克定律21、带传动的设计准则为 C 。

A.保证带传动时,带不被拉断B.保证带传动在不打滑条件下,带不磨损C.保证带在不打滑条件下,具有足够的疲劳强度22、以打滑和疲劳拉断为主要失效形式的是 D 传动。

,A.齿轮B.链C.蜗杆D.带23、带传动中的弹性滑动是 C 。

A.允许出现的,但可以避免B.不允许出现的,如出现应视为失效C.肯定出现的,但在设计中不必考虑D.肯定出现的,在设计中要考虑这一因素24、V带传动限制带速v=25~30m/s,其目的是限制 B ;限制小带轮的直径Dmin,其目的是限制 A ;保证包角≥120°,其目的是保证 F 。

A.弯曲应力B.离心应力C.拉应力D.紧边拉力E.松边拉力F.有效拉力.25、带传动采用张紧轮的目的是 D 。

A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.调节带的初拉力三、判断题1、带的弹性滑动使传动比不准确,传动效率低,带磨损加快,因此在设计中应避免带出现弹性滑动。

( F )2、在传动系统中,皮带传动往往放在高速级是因为它可以传递较大的转矩。

( F )3、带传动中的弹性滑动不可避免的原因是瞬时传动比不稳定。

( F )4、V带传动中其他条件相同时,小带轮包角越大,承载能力越大。

( T )5、带传动中,带的离心拉应力与带轮直径有关。

( F )6、弹性滑动对带传动性能的影响是:传动比不准确,主、从动轮的圆周速度不等,传动效率低,带的磨损加快,温度升高,因而弹性滑动是种失效形式。

( F )7、带传动的弹性打滑是由带的预紧力不够引起的。

( F )8、当带传动的传递功率过大引起打滑时,松边拉力为零。

( F )9、V型带的公称长度是指它的内周长。

( F )10、若一普通v带传动装置工作时有300 r/min和600 r/rain两种转速,若传递的功率不变,则该带传动应按600 r/min进行设计。

( F )11、若带传动的初拉力一定,增大摩擦系数和包角都可提高带传动的极限摩擦力。

( T )12、传递功率一定时,带传动的速度过低,会使有效拉力加大,所需带的根数过多。

( T )13、带传动在工作时产生弹性滑动是由于传动过载。

( F )四、分析计算题1、图(a)为减速带传动,图(b)为增速带传动,中心距相同。

设带轮直径d1=d4,d2=d3,带轮1和带轮3为主动轮,它们的转速均为n。

其他条件相同情况下,试分析:(1)哪种传动装置传递的圆周力大?为什么?(2)哪种传动装置传递的功率大?为什么?(3)哪种传动装置的带寿命长?为什么?2. 带传动为什么要限制其最小中心距和最大传动比?解题要点:(1)中心距愈小,带长愈短。

在一定速度下,单位时间内带的应力变化次数愈多,会加速带的疲劳破坏;如在传动比一定的条件下,中心距越小,小带轮包角也越小,传动能力下降,所以要限制最小中心距。

(2)传动比较大及中心距小时将导致小带轮包角过小,传动能力下降,故要限制最大传动比。

3、图所示两种传动方案中,你认为哪种方案较合理?试分析,说明原因。

【解答】第二种方案较为合理。

原因是:(1)带传动宜放在高速级,功率不变情况下,高速级速度高,带传动所需有效拉力就小,带传动的尺寸也比较小。

(2)带传动直接与电机相联,可对传动系统的冲击、振动其缓冲作用,对电机有利。

(3)齿轮减速器中输入和输出的轴段长,原动机和工作机的振动和冲击对齿轮传动影响小;轴的单位长度扭转变形小,轴的扭转刚性较好;轴的扭转剪应力分布减弱了弯曲正应力的分布不均。

(4)第二种方案的纵向尺寸较小,结构紧凑。

4、有一V带传动,传动功率为P=3.2kW,带的速度为v=8.2m/s,带的根数z=4。

安装时测得预紧力F0=120 N。

试计算有效拉力F e、紧边拉力F l、松边拉力F2。

5、皮带传动大小包角为180°。

带与带轮的当量摩擦系数为fv=0.5123,若带的初拉力F0=100 N ,不考虑离心力的影响。

传递有效圆周力Fe=130 N 时,带传动是否打滑?为什么?6、B 型V 带传动中,已知:主动带轮基准直径d 1=180mm ,从动带轮基准直径d 2=180mm ,两轮的中心距α=630mm ,主动带轮转速1n 1 450 r/min ,能传递的最大功率P=10kW 。

试求:V 带中各应力,并画出各应力1σ、σ2、σb1、σb2及σc 的分布图。

附:V 带的弹性模量E=130~200MPa ;V 带的质量q=0.8kg/m ;带与带轮间的当量摩擦系数fv=0.51;B 型带的截面积A=138mm2;B 型带的高度h=10.5mm 。

解题要点:V 带传动在传递最大功率时,紧边拉力F 1和松边拉力F 2的关系符合欧拉公式,即F 1/F 2=551.0≈=πe e a f v 。

11121545F F F F F F e =-=-= 带速 s m n d /67.13100060145018010006011=⨯⨯⨯=⨯=ππυ 有效圆周力 N P F e 73267.131010001000=⨯==υN F F e e 9157324545=⨯== V 带中各应力:紧边拉应力 63.613891511===A F σ MPa 离心力 6.3367.1318.022=⨯==υq F e N离心拉应力 24.01386.33===A F c c σ MPa 弯曲应力 92.91805.1017011=⨯==d h Eb σ MPa 最大应力 55.16)92.963.6(11max =+=+≈b σσσ MPa各应力分布如图所示。

7、设计由电动机至凸轮造型机凸轮轴的V 带传动,电动机的功率P =1.7kW, 转速为1n =1430r/min ,凸轮轴的转速要求为2n =285 r/min 左右,根据传动布置,要求中心距约为500mm 左右。

带传动每天工作16h 。
