空压机必备的基础知识⒈压缩机的定义：A、压缩机的定义：给气体加压并能将气体连续送出的机器。
气体的体积和压力的关系如下：V1×P1=V2×P2T1 T2V：体积、P：压力（绝对压力）T：温度（绝对温度）（体积与压力成反比，当体积变为原来的1/2时压力则为原来的2倍）B、由压缩机的定义重新认识空气压缩机空气压缩机可以理解为是制造压缩空气为现场的工作提供压缩空气的机器。
因此，我们必须考虑压缩空气的特性，也就是说用于作功的压缩空气的标准，制造是很重要的。
其中：压缩空气的力-------------压力压缩空气的量-------------气量压缩空气的品质----------技术标准（包括清净度，干燥度等）压缩空气的制造成本---------------空气压缩机的工作效率----------------空气压缩机运转方式（节能）----------------空气压缩机定期检修费用----------------空气压缩机保养所需人工费等C、压缩的方法（1）等温压缩：当气体被压缩时机械能转化为热能，使气体温度升高，把这个热能立即从外部取走，使温度始终保持恒定的压缩方法。
P1.V1=P2.V2（2）绝热压缩：既不加热也不从外部取走热量的绝热状态下的压缩方法。
（3）多边曲线压缩（实际使用的压缩方法）：它是把产生的一部分热放散、与外部有热交换的、与等温压缩与绝热压缩不同的压缩方法。
2、压缩机的分类：A、按压缩方法分类：容积式：（1）往复式：有油润滑、无油润滑（2）回转式：螺杆式（有油润滑、无油润滑）滑片式双叶片式速度式：轴流式离心式（多叶片式、径向式、离心式）二者均为无油润滑。
B、按压力分类：压缩机：------出口表压力在0.1Mpa以上。
鼓风机：------出口压力在0.01Mpa到0.1Mpa之间。
风扇：--------出口表压力低于0.01Mpa备注：鼓风机、风扇常用于使气体流动，使气体密度增加的情况，压缩机常用于要利用压缩空气的“力”的场合。
空气压缩机基础知识
基本基础知识一、压缩机的分类1．按使用目的分类：工艺用压缩机；用于工艺上的特殊要求，其介质通常为特殊气体，如煤气、氮气、氢气等；其进出口压力通常视具体要求而定。
压缩机制冷用压缩机；用作空调、冷库冷冻等制冷工艺；其介质为制冷剂，如氟利昂、氨气等。
动力用压缩机；介质一般为空气，亦称作空压机；进气压力即大气压；它以压缩空气作为动力源，用来驱动各种气动工具，控制仪表、阀门，输送物料等等。
常用的出口压力一般为6~10 bar。
2. 按压缩原理和结构分类：按压缩原理，压缩机通常分为两大类，一类是容积式---利用气体容积的变化提高气体压力；另一类是动力式（或速度式）--利用气体高速旋转时产生的速度，最后将速度能转化为压力能。
按其结构的不同分为以下几种形式：活塞式往复式膜片式容积式滑片式单螺杆螺杆式回转式双螺杆压缩机液环式转子式离心式透平式轴流式动力式混流式喷射式二、往复式空压机与回转式空压机的结构特点往复式空压机与回转式空压机同属容积型空压机，它们都是通过改变工作腔内的气体容积（压缩气体的空间）来提高气体的压力。
(1) 往复式空压机 --- 最常见的型式为活塞式空压机活塞式空压机其工作原理是利用曲柄连杆机构将原动机的旋转运动转变为活塞的直线往复运动，并借助进、排气阀的自动开闭进行气体的吸入、压缩和排出。
其特点是：a) 适用的压力范围广，不论流量大小都能达到所需压力。
目前工业应用上压力大于3Mpa的压缩机仍采用活塞式压缩机。
b) 热效率高，适应性较强，即排气量范围较广，且不受压力高低的影响；c) 转速不高，机器体积大而重；d) 结构复杂，易损件多，维修量大；e)排气不连续，气流脉动大，运转时振动大。
(2) 回转式空压机 --- 常见的型式有滑片式和螺杆式，其中螺杆式应用最广。
螺杆式空压机又分为单螺杆和双螺杆，目前双螺杆空压机在螺杆式空压机市场上占主导地位。
双螺杆空压机的工作原理是借助于两个在机壳(气缸)内的螺旋形转子，按一定的传动比（四对六或五对六）相互啮合回转运动所产生的工作容积的变化，而实现气体的压缩。
空气压缩机操作基础知识试题
空气压缩机操作基础知识试题姓名_______________考号________________班级________________学院________________一、填空题（共35小题，每小题2分，共70分）1、空气压缩机停车时间较长，再次启动时须___,发现阻力大时应进行检查处理。
正确答案：盘车2、滤风器要安装在___管路上，且距离空气压缩机距离不应超过___m，___滤风器吸风口须朝。
正确答案：进气、下3、发生电气火灾时，首先要___，以防火灾蔓延，并且防止灭火时造成___。
正确答案：切断电源、触电4、卸荷器有___、___、___三种形式。
正确答案：关闭吸气管式、压开吸气阀式、改变余隙容积式5、气缸润滑须使用___，其闪点不低于___，并经过化验，有___。
正确答案：压缩机油、215℃、化验合格证6、《煤矿安全规程》规定：入井人员须随身携带___。
正确答案：自救器7、空压机启动时，进气控制阀处于___状态，空气经进气孔进入___，经压缩后在油气分离器罐中渐渐形成系统。
正确答案：关闭、压缩机、背压8、空压机冷却水压力不超过___，冷却水出水温度不得超过___，进水温度不超过___。
正确答案：025MPa、40℃、35℃9、空气压缩机排气量要___测定一次，在额定压力下，不应低于设计值___。
正确答案：每年、90%10、避难硐室是供矿工在遇到事故无法撤退而躲避待救设施。
___分___及两种。
正确答案：永久避难硐室、临时避难硐室11、空压机电动机按其电源电压可以分为___________电动机及___________电动机。
正确答案：高压、低压12、防爆电气总标志是___，煤矿矿用产品安全标志___。
正确答案：Ex、MA13、使用止血带止血后，一般到___放松一次，放松时间为___以免肢体坏死。
使用止血带一般以不超过为宜正确答案：30min、1—3min，2h14、人工呼吸方法____________、____________、____________。
《空气压缩机培训》PPT课件
气流粉碎、糖衣抛光 药品包装、眼科手术
ppt课件
22
7.钢铁制造业
制氧制氮、仪表阀门控制 助燃、窑炉密封
8.机械加工业
数控机床、喷丸机、抛光机、 自动组装、数控切割
9.其它行业
面粉加工业（磨辊推动、包装用气） 大米加工业（色选仪、真空包装机） 果汁饮料业（自动灌装线、超滤机） 铝制造业（天车制动、除尘、阀门控制） 焦化行业（仪表控制、压滤机、料仓气炮）
常用的压力表示单位； ① 工作压力，国内用户常称排气压力。工作压力是指空压机 排出气体的最高压力； ② 常用的工作压力单位为： bar或Mpa ，1 bar = 0.1Mpa ； ③ 一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
ppt课件
15
15
3.常用名词术语
>>> 空压机的容积流量 ① 容积流量，国内用户常称排气量。容积流量是指在所要求
的排气压力下，空压机单位时间内排出的气体容积，折算 到进气状态的量。 ② 容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分 钟），1m3（立方）= 1000L（升）； ③ 一般性，常用的流量单位为： m3/min（立方/分钟）； ④ 容积流量在我国又被称为排气量或铭牌流量。
ppt课件
ppt课件
4
为什么工厂需要压缩空气?
动力能源用气: 压缩空气是个非常好 的媒体，能够储存和传输能量，从而 驱动很多的生产工具做功！
生产过程用气： 压缩空气被作为一种 生产过程的重要组成部分(比如. 化工， 医药，发酵等.)
ppt课件
5
动力能源用气
压缩空气的能量被用来驱动气动 的生产设备！(比如—空气马达, 气动阀门，气枪，气锤等）
工厂用压缩空气及空压机、冷干机原理知识
15
空气压缩系统基础知识
11
空气压缩系统基础知识
压缩方法 Ⅰ等温压缩：气体被压缩时温度始终保持恒定的压缩方法。 Ⅱ绝热压缩：既不加热也不从外部取走热量的绝热状态下的压缩方 法。 Ⅲ多边曲线压缩（实际使用的压缩方法）：它是把产生的一部分热 放散、与外部有热交换的、与等温压缩及绝热压缩不同的压缩方法。 压缩比例 （压力比、压比） Ⅰ内压缩比（即内压力比） 气体经内压缩后的终了压力（绝压）与起始压力（绝压）的比值。 Ⅱ外压缩比（即外压力比） 压缩机的出口排气压力（绝压）与进口吸气压力（绝压）的比值。 对于螺杆空压机来说，内压缩比指的是螺杆主机吸、排气口的压力 比（绝压），外压缩比指的是空压机吸、排气口的压力比（绝压）。 一般说到空压机的压缩比指的是外压缩比，吸气压力就是指当地大 气压，排气压力是指空压机的额定工作压力，比如优耐特斯空压机 UD110-8，其排气压力为8bar，则压缩比为9。 对于多级压缩机来说，压力比也称总压力比，是指末级排气管接管 处测得的排气压力与首级进气接管处测得的吸气压力之比。相应各 级名义吸、排气压力之比称为级的压力比。 12
空压机设备基础知识
1
空气压缩系统基础知识
现代产业使用压缩空气时都有一整套设备、设施， 我们把由生产、处理和储存压缩空气的设备所组成 的系统称为气源系统。典型的气源系统由下列几部 分组成： 空压机、后部冷却器、缓冲罐、过滤器（包括油水 分离器、预过滤器、除油过滤器、除臭过滤器、灭 菌过滤器等等）、干燥机（冷冻式或吸附式）、稳 压储气罐、自动排水排污器及输气管道、管路阀件、 仪表等。上述设备根据工艺流程的不同需要，组成 完整的气源系统。
6
空气压缩系统基础知识
3：水路循环系统 冷却水通过管道进入空压机中间冷却器对一级压缩排出的气体进行 冷却降温，再进入后冷器对排气进行冷却，另一路冷却水进水管道 经过主电机上部的两组换热器冷却电机绕组，还有一路对油冷却器 进行冷却。 4：配电系统 空压机为2000kW高压电机(10kV)采用全压启动，控制柜为户内交流、 金属铠装抽出式开关设备，开关设备由固定的柜体和可抽出部件即 手车两大部分组成，实现控制、保护、监测的目的，具有“五防” 功能。 5：屏保护系统 中央信号装置分为事故信号和预告信号两种。事故信号的主要任务 是在断路器事故跳闸时，能及时地发出音响信号，并使相应的断路 器灯光位置信号闪光。预告信号的主要任务是在运行设备发生异常 现象时，瞬时或延时发出音响信号，并使光字牌显示出异常现象的 内容。
空气压缩机基础知识

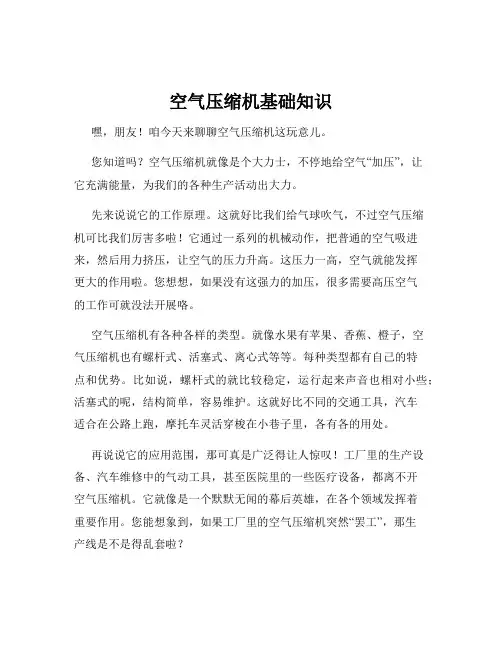

空气压缩机基础知识嘿，朋友！咱今天来聊聊空气压缩机这玩意儿。
您知道吗？空气压缩机就像是个大力士，不停地给空气“加压”，让它充满能量，为我们的各种生产活动出大力。
先来说说它的工作原理。
这就好比我们给气球吹气，不过空气压缩机可比我们厉害多啦！它通过一系列的机械动作，把普通的空气吸进来，然后用力挤压，让空气的压力升高。
这压力一高，空气就能发挥更大的作用啦。
您想想，如果没有这强力的加压，很多需要高压空气的工作可就没法开展咯。
空气压缩机有各种各样的类型。
就像水果有苹果、香蕉、橙子，空气压缩机也有螺杆式、活塞式、离心式等等。
每种类型都有自己的特点和优势。
比如说，螺杆式的就比较稳定，运行起来声音也相对小些；活塞式的呢，结构简单，容易维护。
这就好比不同的交通工具，汽车适合在公路上跑，摩托车灵活穿梭在小巷子里，各有各的用处。
再说说它的应用范围，那可真是广泛得让人惊叹！工厂里的生产设备、汽车维修中的气动工具，甚至医院里的一些医疗设备，都离不开空气压缩机。
它就像是一个默默无闻的幕后英雄，在各个领域发挥着重要作用。
您能想象到，如果工厂里的空气压缩机突然“罢工”，那生产线是不是得乱套啦？还有啊，要想让空气压缩机好好工作，保养可不能马虎。
这就跟我们人一样，要定期体检，保持健康。
得按时更换机油、滤清器，检查各种零部件是否正常。
不然，它要是闹起脾气来，耽误事儿不说，维修成本也不低呀！说到这，您是不是对空气压缩机有了新的认识？它虽然看起来不起眼，但却是我们生活和生产中不可或缺的一部分。
就像一颗小小的螺丝钉，虽然小，却能发挥大大的作用。
所以啊，可别小看了这空气压缩机，它可是有着大能量呢！。
空压机基础培训
空压机基础培训一、空压机的基本概念和分类1. 空压机的概念空压机是一种能将空气压缩储存并释放能量的机器设备。
它的主要作用是将大气中的空气压缩，使其成为高压气体，用于工业生产和生活中的各种需要。
2. 空压机的分类根据压缩机的工作原理和结构特点，空压机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机三种。
（1）往复式压缩机往复式压缩机是一种通过活塞的往复运动，将气体压缩至高压的空压机，其工作原理类似于内燃机。
它具有结构简单、维护方便等优点，但效率相对较低。
（2）螺杆式压缩机螺杆式空压机是一种通过两个旋转的螺杆将气体压缩至高压的空压机，其工作原理类似于涡轮机。
它具有体积小、效率高等优点，广泛应用于工业生产中。
（3）离心式压缩机离心式空压机是一种通过离心力将气体压缩至高压的空压机，其工作原理类似于离心泵。
它具有噪音小、振动小等优点，适合于一些对环境要求较高的场合。
二、空压机的工作原理和组成1. 空压机的工作原理空压机的工作原理是通过增加气体的密度，使得气体分子之间的碰撞次数增加，从而将气体的压力增加。
在压缩机内部，气体受到机械装置的作用，从而实现气体的压缩。
2. 空压机的组成空压机主要由压缩机、冷却器、滤清器、储气罐、排气系统等组成。
（1）压缩机压缩机是空压机的核心部件，其作用是将大气中的空气压缩成高压气体。
（2）冷却器冷却器主要是对压缩机产生的热量进行散热，使得压缩机工作温度不会过高。
（3）滤清器滤清器是用于对空气进行过滤和除湿处理的设备，可以有效防止压缩机被灰尘、杂质等污染。
（4）储气罐储气罐是用于存储压缩空气，并平稳供给系统中需要的生产设备。
三、空压机的维护和保养1. 空压机的维护空压机的维护包括日常检查、定期保养和故障排除等内容。
（1）日常检查日常检查主要是对空压机的工作状态进行监视，包括气压、温度、振动等指标的监测。
（2）定期保养定期保养主要是对空压机的各个部件进行检查和调整，以确保设备的正常运行。
空气压缩机基础知识
ASME PTC-9
2023/7/29
23
教学资料整理
• 仅供参考，
空气压缩机基础知识
背景介绍
在日常生活中，我们经常与各种压缩机打交 道，如冰箱压缩机、空调压缩机等等，则这 些压缩机与我们生产的空气压缩机是否一样？ 究竟有些什么异同？。
掌握空气压缩机的基本知识，可帮助我们在 生产作业中得心应手，关注品质关键点，提 高效率，保证质量。
澄清概念上的一些误区，作个真正的行内人。
能
力较稳 力较稳 力随流 力随流
定
定
量变化 量变化
2023/7/29
9
1.4螺杆压缩机简介
20世纪30年代，瑞典工程师Alf Lysholm在对燃气轮机进行研 究时，希望找到一种作回转运动的压缩机，要求其转速比活塞压 缩机高得多，以便可由燃气轮机直接驱动，并且不会发生喘振。 为了达到上述目标，他发明了螺杆压缩机。在理论上，螺杆压缩 机具有他所需要的特点，但由于必须具有非常大的排气量，才能 满足燃气轮机工作的要求，螺杆压缩机并没有在此领域获得应用。 尽管如此，Alf Lysholm及其所在的瑞典SRM公司，对螺杆压缩机 在其它领域的应用，继续进行了深入的研究。
2023/7/29
8
1.3各种压缩机的适用范围
各种压缩机的热力特性：
名称 往复式 回转式 离心式 轴流式
排气压 力
MPa
0.2-32 0.2-1.4 0.2-15 最高700 最高4.5 最高70
0.2-0.8
排气量 0.1-400 0.1-500 10-3000 200-
m3/min
10000
调节性 排气压 排气压 排气压 排气压
