本安温度变送器说明书

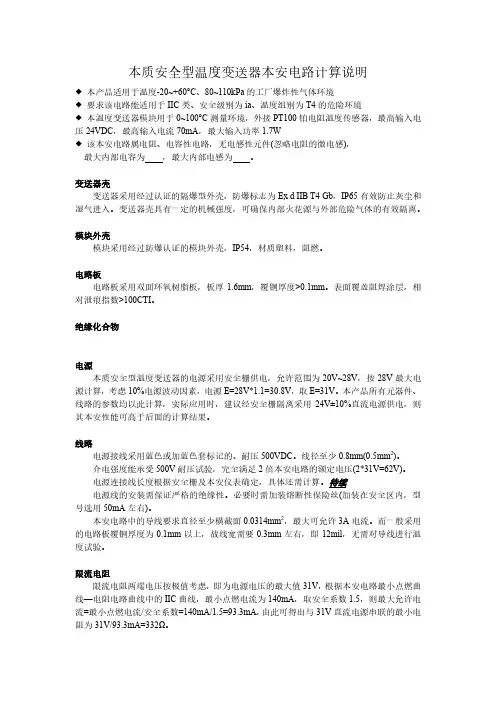

防爆电器 本质安全型温度变送器本安电路计算说明
考虑功率极限为 P=31.0V*31.0V/350Ω=2.75W 设计采用 1%精度，5W 金属膜(RJG)电阻，功率大于 2.75W*1.5=4.12W 的额定功率限制。 金属膜电阻的电感效应相对较小，可忽略不计。无电容效应。 限流电阻的安装采用电路板镂空固定、卧式直插焊接及绝缘化合物灌封，保证了其可靠 的牢固性，减小了断路现象的出现概率；5W 的金属膜电阻的封装尺寸为 20*8mm，大尺寸 有利于散热，并且两脚间距大于 20mm，保证限流电阻两脚的可靠隔离，减小了出现短路问 题的概率。 计数故障 限流电阻的相关参数及安装结构按可靠元件的规定要求进行设计，则该元件在使用或存 放期间，可认为不会产生影响防爆性能的故障，属可靠元件，在分析电路本安性能时可不再 考虑它的损坏或失效情况。
计数故障 有任意 1 只、2 只或 3 只全部开路故障，这中间也可同时存在短路故障，总体看都是开路 故障，即后续电路开路，对本安性能不影响，属于功能性故障。 某 1 只或 2 只短路，反向保护还存在，本安性能不影响，功能完好。 3 只同时短路，本安电路失去防反向保护，但电路功能不受影响。此情况出现概率极低。 根据本安电路设计规则，三重化的保护性晶体管组件可认为是可靠元件。元件在使用或存放 期间，可认为不会产生影响仪表防爆性能的故障，属可靠元件，在分析电路本安性能时可不
本质安全型温度变送器本安电路计算说明
◆ 本产品适用于温度-20~+60°C、80~110kPa 的工厂爆炸性气体环境 ◆ 要求该电路能适用于 IIC 类、安全级别为 ia、温度组别为 T4 的危险环境 ◆ 本温度变送器模块用于 0~100°C 测量环境，外接 PT100 铂电阻温度传感器，最高输入电 压 24VDC，最高输入电流 70mA，最大输入功率 1.7W ◆ 该本安电路属电阻、电容性电路，无电感性元件(忽略电阻的微电感)，
11本安型温度变送器(MTL)
MTL 本安型温度变送器基本设置校验步骤：以MTL3073型温变为例的基本组态一.进入组态画面步骤:用CNF41型手操器与温变正确连接后,开机。
用箭头键选择M4073(温变型号),按EXE键确认，再用箭头键选择CONFIGURE(组态),按EXE键确认,进入到组态各选项，按CLEAR键则返到主菜单。
二.输入设置步骤:1.用箭头键选择INPUT(输入),按EXE键确认,进入选项画面.2.用箭头键选则TYPE(热偶类型),按EXE键确认，在J、K、N、R中用箭头键选择其一，按EXE键确认，退出按CLEAR键。
3.用箭头键选UNITS(单位),按EXE键确认.在℃、℉中用箭头键选其一，按EXE键确认，退出按CLEAR键。
4.用箭头键选CJCOMP（温度补偿），按EXE键确认，在ENABLE（补偿）、DISABLE（不补偿）中选其一，按EXE键确认，退出按CLEAR键。
5.用箭头选LINEARISE(线性),按EXE键确认，在ENABLE（线性）、DISABLE（非）中选其一，按EXE键确认，退出按CLEAR键。
6.用箭头选DAMPING(阻尼时间),按EXE键确认.用数字键输入秒数,按EXE键确认。
三.输出设置步骤:用箭头键选OUTPUT(输出),按EXE键确认，用数字键输入4mA/20mA时对应的温度值，按EXE键确认，退出按CLEAR键。
四.信息设置步骤:1.用箭头键选COMMS,按EXE键确认。
2.用箭头键选TAG(位号),按EXE键确认，输入相应位号,按EXE键确认。
3.用箭头键选DESCRIPT(描述),按EXE键,输入所需描述,按EXE键确认，退出按CLEAR。
五.故障报警设置步骤:1.用箭头键选择TX.OPT,按EXE键确认，再用箭头键选择O/C ALARM（开路报警）、IX FAIL（传送故障）、CJ FAIL（CJ故障）各项，设置HIGH（高报）、LOW（低报）、OFF（不报警）即可，退出按CLEAR键。
本安防爆温湿度传感器
壁挂王字壳温湿度变送器用户手册（本安防爆模拟量型）1. 产品介绍1.1 产品概述该变送器属于工厂用防爆温湿度变送器，本安型防爆，现场搭配二进二出4-20mA隔离型安全栅使用可实现本质安全回路。
适用于除易产生瓦斯的煤矿外其他爆炸性气体环境以及可燃性气体粉尘环境，防爆标志：Ex ib IIB T6 Gb/Ex ibD A21 IP65 T80℃。
探头多种类型可选。
采用标准工业接口4~20mA模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。
安全可靠，外观美观，安装方便。
1.2 功能特点采用瑞士进口的测量单元，测量精准。
采用专用的模拟量电路，使用范围宽，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
1.3 主要技术指标直流供电（默认）24V DC（22V~26V）防爆标志Ex ib IIB T6 Gb/Ex ibD A21 IP65 T80℃最大功耗1.2W精度（默认）湿度±3%RH(5%RH~95%RH,25℃) 温度±0.5℃（25℃）变送器电路工作温度-40℃~+60℃，0%RH~80%RH探头工作温度-40℃~+120℃，默认-40℃~+80℃探头工作湿度0%RH-100%RH长期稳定性湿度≤1%RH/y 温度≤0.1℃/y响应时间湿度≤8s(1m/s风速) 温度≤25s(1m/s风速)输出信号电流输出4~20mA负载能力电流输出≤600Ω1.4. 计算方法例如量程-40~+80摄氏度，4~20mA输出，当输出信号为12mA时，计算当前温度值。
此温度量程的跨度为120度，用16mA电流信号来表达，120度/16mA=7.5度/mA，即电流1mA代表温度变化7.5度.测量值12mA-4mA=8mA.8mA*7.5度/mA=60度。
60+（-40）=20度，当前温度为20度。
1.5. 常见问题及解决办法无输出或输出错误可能的原因：1)量程对应错误导致PLC计算错误，量程请查阅第一部分的技术指标。
温度变送器说明书
温度变送器说明书温度变送器说明书1. 简介温度变送器是一种用于测量和转换温度信号的设备。
它能够将温度信号转换为标准的电流/电压信号，并通过输出端口提供给控制系统或数据采集设备。
本说明书将介绍温度变送器的功能、技术规格和使用方法。
2. 技术规格以下是温度变送器的一些基本技术规格：- 输入类型：热电偶、热电阻或标准电阻- 输入范围：根据不同型号可选，例如-100°C至+1000°C- 输出信号：标准电流/电压信号- 输出范围：根据不同型号可选，例如 4-20mA 或 0-10V- 精度：根据不同型号可选，通常在0.1%~0.5%范围内- 工作温度：根据不同型号可选，例如-40°C至+85°C- 防护等级：根据不同型号可选，例如IP65或IP673. 功能特点温度变送器具有以下功能特点：3.1 温度测量温度变送器能够准确测量各种温度信号，包括热电偶和热电阻。
通过输入端口连接传感器，变送器会将传感器测量到的温度信号转换为标准的电流/电压信号，并进行线性化处理，以提供稳定和可靠的测量结果。
3.2 信号转换温度变送器可将温度信号转换为标准的电流/电压信号。
用户可以根据需要选择输出范围和类型，例如4-20mA或0-10V。
转换后的信号适用于各种控制系统或数据采集设备，方便信号传输和处理。
3.3 防护功能温度变送器采用防护设计，可适应各种恶劣环境条件。
根据选择的型号，变送器可能具有防尘、防水和抗震等功能。
这使得温度变送器很适合于户外或工业场合的应用，保证设备的稳定性和可靠性。
3.4 高精度与稳定性通过先进的测量和线性化技术，温度变送器具有较高的测量精度。
通常情况下，精度可以达到0.1%到0.5%，满足各种精确温度测量和控制要求。
同时，温度变送器具有良好的长期稳定性，能够在长时间使用过程中保持测量精度的稳定性。
4. 使用方法以下是温度变送器的使用步骤：4.1 安装- 将温度传感器正确连接到输入端口，确保连接牢固。
WBS系列温度变送器安装使用说明书
WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。
能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。
1.1 用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。
1.2 防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。
b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合GB3836.1-2000、GB3836.2-2000、GB3836.4-2000标准规定的有关要求，防爆标志为ExdⅡBT4~T6（隔爆型）合格证号GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。
1.3 仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。
b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。
1.4 型号规格分类a. 型号分类（表1）表1b.2 主要技术参数2.1 量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3温度组别T4 T5 T6 最高介质温度℃135 100 85最高表面温度℃130 95 802.2 偏差参数：（1）基本误差：±0.5%（用Pt100传感器）±1.0%（用热电偶传感器）±0.2% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜0.025%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜0.005%。
WBS系列温度变送器安装使用说明书
WBS系列一体化温度变送器安装使用说明书开封开仪自动化仪表有限公司1 概述WBS系列温度变送器（以下简称仪表）是我公司于国内首家研制出来，85年投放市场至今已历经20多年持续完善和改进的产品，在国内首先实现了传感器与变送电路一体化结构。
它以热电阻或热电偶作为温度敏感元件，采用专用电路模块，就地把敏感元件的信号转换成与温度呈线性的标准电流，用一般铜导线即可传输，不仅节少了贵重的补偿线或电缆，而且有信号传递失真小，抗干扰能力强，可进行远距离传输等优点。
能非常方便的与各种二次仪表或计算机系统配套，实现温度的测量与控制。
1.1 用途该仪表适用于工业领域，管道、容器中的介质温度，或其它气体、液体的温度、炉膛温度的检测。
1.2 防护类型a. 普通型：具有防水、防尘性能，可用于室内或室外安装，IP65。
b. 防爆型：经国家级仪器仪表防爆安全监督检验站（NEPSI）审查防爆安全性能符合GB3836.1-2000、GB3836.2-2000、GB3836.4-2000标准规定的有关要求，防爆标志为 ExdⅡBT4~T6（隔爆型）合格证号 GYB05673 ，ExiaⅡCT4~T6（本质安全型）合格证号 GYB05674本安型在防爆场合安装，需和经防爆检验站验单位认证的安全栅配套方可使用于现场存在ⅡC级以下的爆炸性气体混合物的场所。
1.3 仪表的指示方式a. 无指示：只输出与温度呈线性的标准电流。
b. 数字表头指示：除输出功能外，仪表还具有液晶数字显示器，指示当前所测温度值，指示单位℃。
c. 指针表头指示：除输出功能外，仪表用指针表头指示输出的电流信号值，指示量程的0~100%。
1.4 型号规格分类a. 型号分类（表1）表1b.2 主要技术参数2.1 量程与分度号（表2）注：与防爆产品接触的介质温度不能超过其温度组别的规定，见表3温度组别T4T5T6最高介质温度℃13510085最高表面温度℃13095802.2 偏差参数：（1）基本误差：±0.5%（用Pt100传感器）±1.0%（用热电偶传感器）±0.2% 协议定货（基本误差是传感器误差与转换电路误差的合成）（2）电源变化附加误差＜0.025%／10V（3）负载电阻变化附加误差：24V供电，负载从100Ω变到500Ω，输出变化＜0.005%。
温度变送器使用说明
温度变送器使用说明
一、引言
温度变送器是一种用于测量和传输温度信号的设备。
它将温度信号转换为相应的电信号，以便在远距离传输或连接至其他设备。
本文将为您提供关于温度变送器的详细使用说明，帮助您正确操作和维护设备。
二、产品描述
1. 温度变送器是一种小型设备，通常由外壳、传感器、转换电路等组成。
2. 温度变送器通常具有高精度、稳定性和抗干扰能力。
3. 温度变送器可以将温度信号转换为标准的电信号输出。
三、安装和连接
1. 确保温度变送器与所测量的温度物体保持良好的接触，避免导热不良。
2. 温度变送器应放置在通风良好且不易受潮的位置。
3. 根据所需的安装方式，选择合适的固定方式（如螺纹、法兰等）将温度变送器固定在所需位置。
4. 连接变送器的电气接线务必按照设备上的标记连接，确保正
确性。
四、操作和显示
1. 通电前确认温度变送器连接正常并已正确接线。
2. 使用适当的电源电压给温度变送器供电，一般为DC 24V。
3. 温度变送器通常具有显示屏，可以显示当前测量的温度值。
4. 如需更改温度单位或其他设置，请参考设备说明书进行操作。
五、校准和维护
1. 温度变送器一般在出厂前已校准，但长期使用后可能会出现
偏差。
因此，定期校准很重要。
2. 根据设备说明书或校准工具的指引，进行温度变送器的校准。
3. 温度变送器应定期检查是否有损坏或零件老化的情况，并及
时更换损坏的零部件。
温度变送器调试使用说明
温度变送器调试使用说明一、温度变送器硬件安装调试说明1、根据测量范围需要改变的电阻阻值ROZROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对应传感器下限阻值；在校准仪表时，AD转换值要小于3002、根据测量范围需要改变的电阻阻值R17和R18R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小于60K，AD转换值要大于7800（过采样实现）（注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）其余器件参数见表格二、温度变送器调试说明1、按键说明仪表有3个按键，模式键MODE、上升键UP、下降键DN。
UP、DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。
2、工作状态仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。
3、正常变送显示工作状态正常变送显示工作状态下共有5个显示子页面①测量温度显示页面（XXX ℃）②变送电流输出显示页面（P XXX ma）③仪表量程上限显示页面(H XXX ℃)④仪表量程下限显示(L XXX ℃)⑤仪表工作状态调整页面(00 XXX)按模式键MODE循环显示每个页面。
长时间没有按键按下时，自动返回到测量温度显示页面。
如果温度显示值_xxx和_xxx,表示测量超过量程范围。
4、4-20MA输出调试与量程设定状态正常变送显示工作状态时按MODE键，转到仪表工作状态调整页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程设定状态下共有4个子页面①4-20MA手动输出调试页面（HP XXX ma）②量程上限设定页面（HC XXX ℃）③量程下限设定页面（LC XXX ℃）④返回正常变送显示工作状态页面(00 XXX)在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GT-T系列温度变送器
安装、使用和维护说明书
一、概述
GT-T系列温度变送器是一种高精度、适用范围广、性能优异、同时价格低廉的温度测量仪表。
该系列变送器是设备配套、工厂自动化控制和实验室温度测控的理想产品。
本系列产品分为普通型、隔爆型和本安型；
普通型为一般场所使用，不得用于爆炸性环境。
本系列产品中的隔爆防爆型变送器经国家指定防爆质检部门按GB3836.1—2000《爆炸性环境用防爆电气设备通用标准》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准检验合格并颁发了防爆合格证，证书编号：__________，防爆标志：ExdIIBT4，适用于含有IIA、IIB类T1~T4 组爆炸性气体混合物的1、2 区爆炸危险场所。
本系列产品中的本安防爆型变送器经国家指定防爆质检部门按GB3836.1—2000《爆炸性环境用防爆电气设备通用标准》、及GB3836.4—2000《爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”》标准检验合格并颁发了防爆合格证。
证书编号：__________，防爆标志：ExiaIICT4，适用于含有IIA、IIB、IIC 类T1~T4 组爆炸性气体混合物的0、1、2 区爆炸危险场所(与安全栅配套使用)。
产品分类如下:
二、技术指标
GT-T系列变送器出厂前已经过严格的循环测试检验，适用于测试与不锈钢（1Cr18Ni9Ti）不发生化学反应的气体和液体温度，同时适用所有气候条件。
供电电压: 24VDC±10%，本安防爆型需用安全栅。
环境温度: 防爆型-20—+40℃普通型-40—+85℃
环境湿度: 5%～95%，无结露
振动: ≤10g，f≤55Hz，振幅≤0.5mm
接地: 在电磁 / 射频干扰大的地区，应将变送器和电缆屏蔽层良好接地
分度号 : Pt100
最大内部电容: ≤5nF
最大内部电感: ≤20uH
精度: ±0.5℃
温漂: ±100ppm/℃
零点漂移: ±0.5uA/℃--Temperature， 0.2 uA/V—Supply Voltage。
线性: ±0.5%
外壳等级: IP65
防爆等级: ExiaIICT4 (本安防爆型) ExdIIBT4(隔离型)
三、现场安装
1 GT-T系列温度变送器标准产品的接口分为M20*1.5、M27*2.0、1/2NTP,探头插深按型
号分为100mm、150mm、200mm、250mm、300mm，一般情况下，变送器应垂直向下安装。
2 安装前应确认测点温度变化范围在变送器的测量范围之内，上电前确认供电电源符合
标准。
3 需密封固定的变送器安装要求接口螺纹加装密封O圈可靠密封，探头插深长度至少应
为管道半径，以确保探头安装后位于管道中心位置(目的是使探头与被测介质可靠接触)。
4 电源引进线要求使用锁紧件锁紧，以防以外受力拔脱。
锁紧件建议采用防锈材料制成，
除特殊情况不建议使用非防锈材料锁紧件替换。
5 本安防爆型变送器进线要求安装于专用走线盒中，并按本安防爆要求固定安装。
6 安装完毕后上电前需确认供电电源符合标准，并要求变送器外壳完整安装后上电；开
盖时则需断电后开盖。
7 对于用于防爆现场环境中的隔爆型变送器异常时，请及时断电并拆回检修，不可在现
场测量、检修。
拆卸后的接线头需妥善处理(使用绝缘胶布等绝缘材料可靠隔离，相应通路应断电)。
8 对于用于防爆现场环境中的本安型变送器异常时，原则上许可进行现场检修，但不建
议进行现场检修，建议及时断电并拆回检修。
拆卸后的接线头需妥善处理(使用绝缘胶布等绝缘材料可靠隔离，相应通路断电)。
如需现场带电检修，必须由获得本安认证的厂家派专人协助检修。
9 电源接线要求采用至少横截面积为0.5mm²的铜导线，导线接口处安装U型卡子，条件
允许时可增加焊锡以保证连接的可靠性，并杜绝线头毛刺现象。
接线柱上螺母均配有弹片及垫片，用于实现接线的防转、防脱，安装时请保证接线部分的完整性。
10 与本安防爆变送器配套使用的安全栅，请按技术指标选型、安装。
四、仪表接线和电气连接
1 打开变送器外壳，可见变送器模块(蓝色塑料模块)，正面具有5个接线端子，一边3
个已接线，为三线制传感器接线端子，请不要改动接线。
另一边有两个接线端子，分别标有"+"、"-"号，为变送器的电源接线柱，24V直流电源由此引入，注意电源正反向不可接错及短路。
2 电源接线要求采用至少横截面积为0.5mm²的铜导线，导线接口处安装U型卡子，条件
允许时可增加焊锡以保证连接的可靠性，并杜绝线头毛刺现象。
接线柱上螺母均配有弹片及垫片，用于实现接线的防转、防脱，安装时请保证接线部分的完整性。
3 本安变送器与安全栅本安部分电路接线要求采用蓝色或加蓝标记导线，绝缘性至少为
耐压1500V，
五、注意事项
1 防爆产品，不得随意更换和改动影响防爆性能的元器件和结构。
2 温度探头不得受力，防止探头断裂。
3 变送器不可用于超出其工作温度范围的环境中使用。
4 本仪表为精密仪表，使用过程中请注意防震、防冲击、防水，以免对仪表精度及性能
造成损伤。
5 根据现场需要进行选型，不得将某一安全级别变送器安装于高级别危险场所。
六、故障诊断及解决
