高速实时数字信号处理硬件技术发展概述
高速数字信号处理技术及应用
高速数字信号处理技术及应用随着科技的发展和社会进步，数字信号处理技术的应用日益广泛，其中的高速数字信号处理技术尤为重要。
高速数字信号处理技术是指对高速数字信号进行处理和分析的技术，其应用范围涵盖了通信、雷达、医疗、图像处理等众多领域，对现代社会的发展起到了重要的推动作用。
一、高速数字信号处理技术的发展概况高速数字信号处理技术起源于20世纪60年代，当时计算机技术普及并且数字信号处理理论得到了进一步的理论突破，此时高速数字信号处理技术开始逐渐形成。
随着电子技术的发展和微电子技术的迅猛发展，现代数字芯片上的高速数字信号处理技术日益完善。
高速数字信号处理技术的不断发展和应用取得了很大的进步，使得我们的生活质量得到了很大的提高。
例如，高速数字信号处理技术在通讯系统中的应用，不仅提高了通信质量和通信速度，还缩短了通信的距离和时间。
二、高速数字信号处理技术的应用场景1、通信系统中的应用通信系统是高速数字信号处理技术应用最广泛的领域之一。
在数字通信技术中，高速数字信号处理技术可以用来提高通信质量和通信速度，进一步缩短通信距离和时间，并增加通信容量。
2、医疗系统中的应用高速数字信号处理技术在医疗系统中也有着广泛的应用。
现代医学中，常用的医疗设备例如磁共振成像（MRI）、计算机断层扫描仪（CT）以及心电图机等，都需要高速数字信号处理技术进行信号分析和处理，以便在临床上更好地实现诊断和治疗。
3、雷达和卫星通信中的应用雷达和卫星通信是高速数字信号处理技术应用领域的另外两个重要领域。
在雷达和卫星通信中，高速数字信号处理技术可以用于信号分析、数据处理和错误校正等方面，确保信息传输的准确性和可靠性。
4、图像和音频处理中的应用高速数字信号处理技术在图像和音频处理中也有着重要的应用。
图像和音频处理需要对信号进行处理和提取，进一步实现了媒体信息的传输和分享。
三、高速数字信号处理技术的核心技术高速数字信号处理技术的核心包括数字信号的获取、数字信号的处理以及数字信号的存储三个方面。

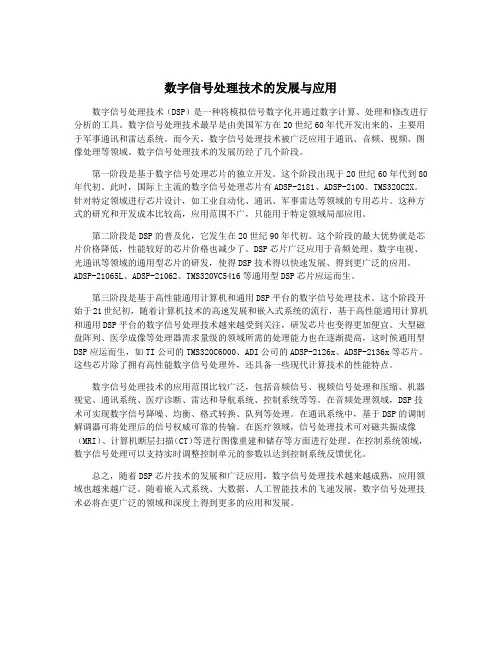

数字信号处理技术的发展与应用
数字信号处理技术的发展与应用数字信号处理技术（DSP）是一种将模拟信号数字化并通过数字计算、处理和修改进行分析的工具。
数字信号处理技术最早是由美国军方在20世纪60年代开发出来的，主要用于军事通讯和雷达系统。
而今天，数字信号处理技术被广泛应用于通讯、音频、视频、图像处理等领域。
数字信号处理技术的发展历经了几个阶段。
第一阶段是基于数字信号处理芯片的独立开发。
这个阶段出现于20世纪60年代到80年代初。
此时，国际上主流的数字信号处理芯片有ADSP-2181、ADSP-2100、TMS320C2X。
针对特定领域进行芯片设计，如工业自动化、通讯、军事雷达等领域的专用芯片。
这种方式的研究和开发成本比较高，应用范围不广，只能用于特定领域局部应用。
第二阶段是DSP的普及化，它发生在20世纪90年代初。
这个阶段的最大优势就是芯片价格降低，性能较好的芯片价格也减少了。
DSP芯片广泛应用于音频处理、数字电视、光通讯等领域的通用型芯片的研发，使得DSP技术得以快速发展、得到更广泛的应用。
ADSP-21065L、ADSP-21062、TMS320VC5416等通用型DSP芯片应运而生。
第三阶段是基于高性能通用计算机和通用DSP平台的数字信号处理技术。
这个阶段开始于21世纪初，随着计算机技术的高速发展和嵌入式系统的流行，基于高性能通用计算机和通用DSP平台的数字信号处理技术越来越受到关注，研发芯片也变得更加便宜。
大型磁盘阵列、医学成像等处理器需求量级的领域所需的处理能力也在逐渐提高，这时候通用型DSP应运而生，如TI公司的TMS320C6000、ADI公司的ADSP-2126x、ADSP-2136x等芯片。
这些芯片除了拥有高性能数字信号处理外，还具备一些现代计算技术的性能特点。
数字信号处理技术的应用范围比较广泛，包括音频信号、视频信号处理和压缩、机器视觉、通讯系统、医疗诊断、雷达和导航系统、控制系统等等。
在音频处理领域，DSP技术可实现数字信号降噪、均衡、格式转换、队列等处理。
实时数字信号处理概述PPT课件
⑦具有软、硬件等待功能，能与各种存储器接 口。
2.2.2.2 DSP硬件比较
2.3 DSPs的选择和发展
DSP的应用范围十分广阔，不同的应用领域和不 同的性能需要不同类型的DSP。在军事和尖端科技领
域，对性能因素的考虑远远高于对成本等因素的考虑， 因而这一应用领域总是集中体现了当今最先进的DSP
综合起来，选择合适的DSP所应考虑的主要方面有： ①性能指标
指令速度MIPS或运算速度MFLOPS，考虑是否 必须多片并行处理。高速实时信号处理要求DSP处理 系统必须在限定时间内完成任务，或者在允许的输 出—输入响应迟延范围内，系统的数据输入／输出吞 吐率必须达到一定速度。
②精度和动态范围。数据字宽、定点／浮点；
⑦ 应用开发时间周期。应具备完善的开发调试工具， DSP本身易学易用；
⑧ 型号延续性。产品有较好的应用前景，或者未来有 兼容／替代型号，这要求生产厂家有相当实力，能在 芯片生产或开发调试系统上得到其它厂商的支持。
当选择一种DSP满足上述要求后，还应选择更具 体的类型，如速度、工作温度范围、封装等等。许多 DSP都提供了具备片内ROM型的产品，片内ROM可以 将定型的程序代码固化到DSP片内，从而减少了系统 的体积、功耗、电磁辐射干扰，速度也有所提高，当 大批量生产时可降低成本。但这种ROM几乎都是一次 性写入的，而且需要由厂家专门制作，其批量起点高 （万片），带来了很大的资金投入和生产风险，因此 对普通使用者 ，这些ROM 是无用的 。有些 DSP 如 TM320C31／C40，其片内有少量 ROM固化为加电引 导程序，供各种加载模式下自动调用。有些 DSP如 TM320F206，其片内则有FLASH。

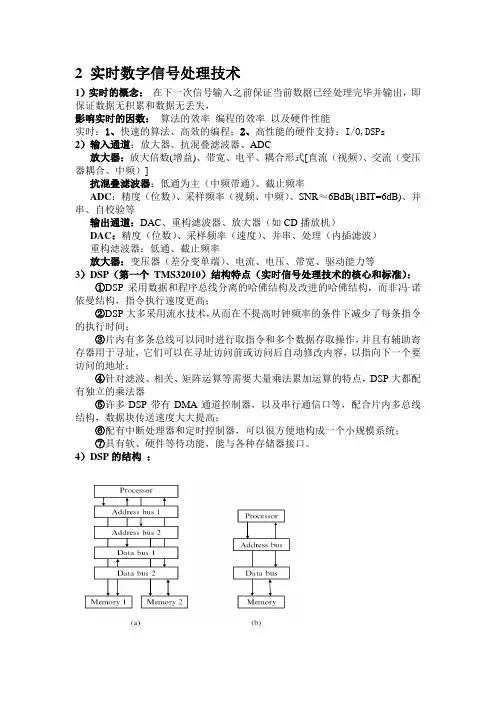

2 实时数字信号处理技术概述
2 实时数字信号处理技术1）实时的概念：在下一次信号输入之前保证当前数据已经处理完毕并输出，即保证数据无积累和数据无丢失，影响实时的因数：算法的效率编程的效率以及硬件性能实时：1、快速的算法、高效的编程；2、高性能的硬件支持：I/O,DSPs2）输入通道：放大器、抗混叠滤波器、ADC放大器：放大倍数(增益)、带宽、电平、耦合形式[直流（视频）、交流（变压器耦合、中频）]抗混叠滤波器：低通为主（中频带通）、截止频率ADC：精度（位数）、采样频率（视频、中频）、SNR≈6BdB(1BIT=6dB)、并串、自校验等输出通道：DAC、重构滤波器、放大器（如CD播放机）DAC：精度（位数）、采样频率（速度）、并串、处理（内插滤波）重构滤波器：低通、截止频率放大器：变压器（差分变单端）、电流、电压、带宽、驱动能力等3）DSP（第一个TMS32010）结构特点（实时信号处理技术的核心和标准）：①DSP采用数据和程序总线分离的哈佛结构及改进的哈佛结构，而非冯·诺依曼结构，指令执行速度更高；②DSP大多采用流水技术，从而在不提高时钟频率的条件下减少了每条指令的执行时间；③片内有多条总线可以同时进行取指令和多个数据存取操作，并且有辅助寄存器用于寻址，它们可以在寻址访问前或访问后自动修改内容，以指向下一个要访问的地址；④针对滤波、相关、矩阵运算等需要大量乘法累加运算的特点，DSP大都配有独立的乘法器⑤许多DSP带有DMA通道控制器，以及串行通信口等，配合片内多总线结构，数据块传送速度大大提高；⑥配有中断处理器和定时控制器，可以很方便地构成一个小规模系统；⑦具有软、硬件等待功能，能与各种存储器接口。
4）DSP的结构：5）DSP的方案选择①性能指标：（1）指令周期：即执行一条指令所需的时间（2）MAC时间：即一次乘法加上一次加法的时间。
（3）FFT执行时间：即运行一个N点FFT程序所需的时间。
（ 4 ） MIPS ：即每秒执行百万条指令（5）MOPS：即每秒执行百万次操作（6 ） MFLOPS ：即每秒执行百万次浮点操作。
DSP硬件系统概述
• 而DSP并行执行上述4个步骤,所以指令周期等于 机器周期.也就是说,上述4步DSP以流水线方式 运行,提高了CPU执行速度.
• 流水线有一个建立的过程,只有在完整的流水线 时,才会发挥DSP最高效率,所以在程序中应尽量 避免破坏流水线.
DSP芯片的厂家
目前世界上生产DSP芯片的公司主要 有TI德州仪器公司,AD美国模拟器件公司 ,Technologics朗讯技术公司和Motorola摩 托罗拉公司四大公司,而TI公司则是世界上 最大的DSP芯片供应商.TMS320系列产品 就是该公司的DSP产品.
德州仪器公司的DSP产品
• DSP器件的应用对象可以分为三类 – 工业控制领域 – 低成本嵌入式应用系统 – 需要用复杂算法对大量数据进行处理 的应用
多总线结构
• 数据、地址和控制总线是微处理器访问各种部 件的基础,我们称之为3总线.
• MCU无论片内还是片外均为三总线结构,而DSP 片内为多总线结构多条数据、地址和控制总线 片外为三总线结构,有的DSP甚至片外也有多条 总线.
多总线结构：片内多条数据、地址和控制总线.
外部地址 总线
外部数 据总线
数字信号处理器的流水线
流水线结构将指令的执行分解为取指、译 码、取操作数和执行等几个阶段
– TMS320C54xx DSP 采用6级流水线 – TMS320C6xxx DSP 采用8级流水线 – TMS320C55xx DSP的流水线分为
• 指令流水线 • 执行流水线
数字信号处理器的其他特点
• 硬件乘法累加单元
• 存储器
– Flash存储器、RAM存储器
• 功耗 – 低工作电压 、休眠或空闲模式 、可编程时钟分 频器 、外围控制
高速数字信号处理技术
高速数字信号处理技术高速数字信号处理技术在当今电子与电气工程领域中扮演着至关重要的角色。
随着科技的不断进步和信息技术的快速发展，高速数字信号处理技术的应用范围越来越广泛，对于实现高效、高精度的信号处理和数据传输至关重要。
一、高速数字信号处理技术的基础高速数字信号处理技术是指对高速数字信号进行采样、处理和传输的技术。
它是在模拟信号经过采样和量化后，通过数字信号处理器（DSP）对信号进行处理和分析的过程。
高速数字信号处理技术的基础是数字信号处理算法和硬件实现。
二、高速数字信号处理技术的应用领域高速数字信号处理技术在通信、雷达、医学影像、音视频处理等领域有着广泛的应用。
在通信领域，高速数字信号处理技术可以实现高速数据传输和信号解调，提高通信系统的传输速率和可靠性。
在雷达领域，高速数字信号处理技术可以实现雷达信号的快速处理和目标识别，提高雷达系统的探测性能。
在医学影像领域，高速数字信号处理技术可以实现医学图像的高清晰度和高对比度，提高医学影像的诊断准确性。
在音视频处理领域，高速数字信号处理技术可以实现音视频信号的高保真和实时处理，提高音视频系统的音质和画质。
三、高速数字信号处理技术的挑战高速数字信号处理技术的发展面临着一些挑战。
首先是算法的复杂性和计算量的增加。
随着信号处理算法的不断发展和应用需求的增加，高速数字信号处理技术需要处理更复杂的算法和更大的计算量。
其次是硬件设计的难度和功耗的增加。
高速数字信号处理技术需要设计高性能的硬件平台来支持其运算需求，但高性能硬件的设计和制造成本较高，同时功耗也成为一个不可忽视的问题。
四、高速数字信号处理技术的发展趋势随着科技的不断进步和需求的不断增加，高速数字信号处理技术将继续发展和创新。
首先，随着芯片制造工艺的进步，高性能、低功耗的数字信号处理器将得到广泛应用，提高信号处理的效率和可靠性。
其次，随着人工智能技术的快速发展，高速数字信号处理技术将与人工智能技术相结合，实现更智能化的信号处理和数据分析。
高速数字信号处理器的硬件设计与优化
高速数字信号处理器的硬件设计与优化随着科技的不断发展，数字信号处理技术在各个领域中的应用越来越广泛。
而高速数字信号处理器作为数字信号处理技术的核心组成部分，其硬件设计与优化显得尤为重要。
本文将探讨高速数字信号处理器的硬件设计与优化的相关内容。
一、高速数字信号处理器的硬件设计高速数字信号处理器的硬件设计需要考虑多个方面的因素，包括处理器的架构设计、数据通路设计、存储器设计等。
1. 处理器架构设计处理器架构设计是高速数字信号处理器硬件设计的核心。
在设计处理器架构时，需要考虑处理器的运算能力、时钟频率、功耗等因素。
一种常见的处理器架构是基于冯·诺伊曼体系结构，它包括指令存储器、数据存储器、算术逻辑单元等组成部分。
此外，还可以考虑采用流水线、超标量等技术来提高处理器的并行性和性能。
2. 数据通路设计数据通路设计是指处理器中数据的传输路径。
在高速数字信号处理器中，数据通路设计需要考虑数据的输入、输出、处理等方面。
为了提高处理器的运算速度，可以采用并行计算、流水线等技术来优化数据通路设计。
此外，还可以考虑采用专用的硬件加速器来处理某些特定的计算任务，以提高处理器的性能。
3. 存储器设计存储器设计是高速数字信号处理器硬件设计中的重要内容。
存储器的性能直接影响到处理器的运算速度。
在存储器设计时，需要考虑存储器的容量、访问速度、功耗等因素。
一种常见的存储器设计是采用多级缓存结构，以提高处理器对数据的访问速度。
二、高速数字信号处理器的硬件优化高速数字信号处理器的硬件优化是指通过改进硬件设计来提高处理器的性能。
硬件优化可以从多个方面入手，包括时钟频率优化、功耗优化、面积优化等。
1. 时钟频率优化时钟频率是指处理器每秒钟能够进行的时钟周期数。
提高时钟频率可以提高处理器的运算速度。
时钟频率的优化可以从多个方面入手，包括优化时钟分配、减少时钟延迟、优化时钟电路等。
此外，还可以考虑采用锁存器、流水线等技术来提高处理器的并行性和时钟频率。
数字信号处理技术的发展与应用
数字信号处理技术的发展与应用数字信号处理技术（Digital Signal Processing，DSP）在现代科技发展中起着举足轻重的作用，它涉及了信号的采集、转换、处理和传输等各个环节，是信息技术领域中的重要一环。
本文将从数字信号处理技术的发展历程、原理及应用领域等方面展开介绍，以期为读者提供一份关于数字信号处理技术的全面了解。
一、数字信号处理技术发展历程数字信号处理技术起源于20世纪60年代，当时科学家们在模拟信号处理技术的基础上开始尝试数字化信号的处理。
随着计算机技术的飞速发展，数字信号处理技术也得到了迅速的发展。
1972年，数字信号处理芯片如国际商业机器公司（IBM）的TDT-1开始问世，为数字信号处理技术的发展提供了技术保障。
此后，数字信号处理技术逐渐应用于通信、医疗、雷达、声音处理等领域，并在军事、航空航天、地质勘探等领域发挥了重要作用。
1990年代，随着信号处理技术和计算机技术的飞速发展，数字信号处理技术得到了进一步的提升和应用。
数字信号处理技术不仅在传统领域有了更深的应用，还在音视频处理、图像处理等新兴领域得到了广泛的应用。
近年来，随着深度学习和人工智能等技术的发展，数字信号处理技术在模式识别、智能控制等领域也得到了更为广泛的应用，成为科技发展的重要驱动力。
数字信号处理技术是一种利用数字计算机等设备对信号进行采集、处理和传输的技术。
它的核心原理是将模拟信号转换为数字信号，然后利用数字计算机等设备对数字信号进行处理。
数字信号处理技术的基本原理包括采样、量化、编码、数字信号处理和解码等环节。
首先是采样环节，它是将模拟信号按照一定的规则转换成离散的数字信号，这样就可以在数字计算机等设备中进行处理。
然后是量化环节，它是将采样得到的信号按照一定规则，转换成一系列离散的数值。
接下来是编码环节，它是将量化的数字信号按照一定的标准编码成二进制代码，这样就可以在数字计算机中进行存储和处理。
接着是数字信号处理环节，它是利用数字计算机等设备对数字信号进行处理，这一环节包括滤波、变换、编码、解码等操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速实时数字信号处理硬件技术发展概述摘要:在过去的几年里，高速实时数字信号处理（DSP）技术取得了飞速的发展，目前单片DSP芯片的速度已经可以达到每秒80亿次定点运算（8000MIPS）；其高速度、可编程、小型化的特点将使信息处理技术进入一个新纪元。
一个完整的高速实时数字信号处理系统包括多种功能模块，如DSP，ADC，DAC，RAM，FPGA，总线接口等技术本文的内容主要是分析高速实时数字信号处理系统的特点，构成，发展过程和系统设计中的一些问题，并对其中的主要功能模块分别进行了分析。
最后文中介绍了一种采用自行开发的COTS产品快速构建嵌入式并行实时信号处理系统的设计方法。
1．概述信号处理的本质是信息的变换和提取，是将信息从各种噪声、干扰的环境中提取出来，并变换为一种便于为人或机器所使用的形式。
从某种意义上说，信号处理类似于”沙里淘金”的过程:它并不能增加信息量（即不能增加金子的含量），但是可以把信息（即金子）从各种噪声、干扰的环境中（即散落在沙子中）提取出来，变换成可以利用的形式（如金条等）。
如果不进行这样的变换，信息虽然存在，但却是无法利用的，这正如散落在沙中的金子无法直接利用一样。
高速实时信号处理是信号处理中的一个特殊分支。
它的主要特点是高速处理和实时处理，被广泛应用在工业和军事的关键领域，如对雷达信号的处理、对通信基站信号的处理等。
高速实时信号处理技术除了核心的高速DSP技术外，还包括很多外围技术，如ADC，DAC等外围器件技术、系统总线技术等。
本文比较全面地介绍了各种关键技术的当前状态和发展趋势，并介绍了目前高性能嵌入式并行实时信号处理的技术特点和发展趋势，最后介绍了一种基于COTS产品快速构建嵌入式并行实时信号处理系统的设计方法。
2．DSP技术2.1 DSP的概念DSP（digital signal processor），即数字信号处理器，是一种专用于数字信号处理的可编程芯片。
它的主要特点是:①高度的实时性，运行时间可以预测；②Harvard体系结构，指令和数据总线分开（有别于冯·诺依曼结构）；③RISC指令集，指令时间可以预测；④特殊的体系结构，适合于运算密集的应用场合；⑤内部硬件乘法器，乘法运算时间短、速度快；⑥高度的集成性，带有多种存储器接口和IO互联接口；⑦普遍带有DMA通道控制器，保证数据传输和计算处理并行工作；⑧低功耗，适合嵌入式系统应用。
DSP有多种分类方式。
其中按照数据类型分类，DSP被分为定点处理器（如ADI的ADSP218x/9xBF5xx，TI的TMS320C62/C64）和浮点处理器（如ADI的SHARC/Tiger SHARC系统·TI的TMS320C67）。
雷达信号处理系统对DSP的要求很高，通常是使用32bit的高端DSP；而且浮点DSP更能满足雷达信号大动态范围的要求。
2.2 DSP和其他处理器的比较目前在高性能嵌入系统/实时信号处理领域，占统治地位的处理器是DSP；而目前诸如MCU（微控制器）、GPP/RISC（通用处理器）、FPGA，ASIC等都在分享这一市场。
它们在性能、价格、开发难度、功耗等等方面有着不同的特点，因此各自适合不同的市场领域。
表1对它们的特点进行比较。
其中，GPP和MCU和DSP一样都可以通过高层语进行编程；而FPGA则需要硬件描述语言进行开发设计；ASIC则属于功能定制产品。
它们和DSP有着很大区别，主要在于GPP多用于通用计算机，内部采用冯·诺依曼结构，只有处理内核没有DMA控制器，没有丰富的IO设备接口，不适合实时处理，而且功率很大，如Intel的CPU的功耗多在20-100W左右，PowerPC的功耗最小也要5-10W，而且DSP可以做到1一2W。
而MCU主要用于嵌入式系统的控制，没有计算和处理能力。
就信号处理能力而言，DSP最适合信号处理的前端，GPP/RISC处理器比较适合复杂算法或者混合信号处理与数据处理的场合。
2.3DSP的发展和趋势1982年TI公司推出了世界上第一款成功商用的DSPTMS320C10。
在上世纪90年代，DSP技术有很大的发展，出现了几款典型的DSP，主要有ADI公司的ADSP2106x/ADSP21160和TI公司的TMS320C62x/C67x.ADI的DSP具有出色的浮点处理能力，多用于雷达/声纳等信号处理；独特的多DSP互联能力（总线直接互联和Link口互联），使它们被称为”多DSP系统的实现标准”。
而TI公司的DSP则更注重单片的处理能力，在民用高端DSP市场占有很大份额。
进入21世纪，DSP在各方面性能都有了飞跃。
ADI公司推出TigerSHARC 系列，TS101主频达到300MHz，目前已经得到大量的应用；2003年推出最新的TS201，主频达到600MHz，处理能力为3.6GFLOPs，是当前处理能力最强的浮点DSP之一。
TI公司则推出了C64系列，2004年初已经公布了1GHz的TMS320C6416的技术是目前少数突破1GHz的DSP之一，定点处理能力达到8000MIPS。
目前TS201和1GHzC64都仍处于工程样品阶段，ADI公司预计在2004年8月正式量产TS201。
目前DSP的发展趋势是向速度更快、集成度更高的方向发展。
DSP将会在其内部集成特殊的运算单元，以适合矩阵运算等运算密集的特殊算法。
另外，光DSP（ODSP>Optical DSP）也将成为一个新的发展热点。
ODSP采用光调制矩阵进行光速级的矢量和矩阵的运算。
目前以色列的LENSLET公司公布的ODSP原型机Enlight256，处理能力相当于1GHzC64的1000倍。
2.4当前DSP性能状态和比较下面表2中通过典型的技术指标，比较了目前多款主流DSP的技术性能。
表2中不仅给出了目前常见的4种DSP的主要指标比较，还给出了IBM公司的PowerPC系列处理器的典型性能指标。
PowerPC系列虽然属于MPU，但是由于它的出色处理性能，而且低功耗（相对于Intel的CPU）等特点，使得它非常适合嵌入式的实时信号处理系统中，目前PowerPC处理器在国际上军用信号处理市场占有大部分市场。
但由于PowerPC毕竟属于MPU，在结构上和DSP有些差异，例如它没有内部DMA控制器、10处理器、存储器外设接口，内核在计算的同时，还需要负责读取数据，使得整个处理时间加长。
因此虽然PowerPC系列有着标称值很高的指标，但是对于需要持续实时信号处理的系统并不一定都合适。
下面简单给出一个TS101，C64和MPC7410的比较结论:①Tiger SHARC适合于多DSP互联、动态范围大、带宽处理量比较平均的持续实时信号处理系统；②TMS320C64适合于动态范围不大、对DSP片间互联要求不高的持续实时信号处理系统；③MPC7410适合于动态范围大、对DSP片间互联要求不高、带宽处理量比较小的事后数据处理系统。
3. 外围器件技术一个高速实时信号处理系统除了DSP技术外，还需要配合大量的外围电路。
图1描述了一个典型的基于DSP的高速实时信号处理系统的主要功能框图。
3.1模拟信号数字信号的转换电路3.1.1ADC器件技术状态和趋势ADC器件对处理系统起到关键作用，影响到系统的可实现性和系统的性能。
ADC器件由其内部构造不同，可以分成串并行和全并行。
前者通过多级串行的逐次比较，可以很好地提供ADC量化精度，但缺点是速率较慢；目前500MHz 以下的ADC多是采用这种类型。
后者是将输入模拟信号同时和2N个比较器比较，并行产生量化值，因此也称为FlashADC:这种ADC器件可以实现很高频率的模数转换，但是缺点是精度较低，而且功耗很大。
串并行ADC以ADI公司的AD6645为例，可以实现最大采样率105MSPS，14bit量化精度。
全并行ADC以ATMEL公司的TS83102GO为例，可以实现最大采样率2GSPS，10bit量化精度，采用LVDS接口，功耗只有4.6W。
目前ADC器件发展的趋势是:①高输入带宽、高采样速率、高量化精度；②对外接口电平发展为LVDS等高速电平；③低功耗、多通道集成、多功能集成。
3.1.2DAC器件技术状态和趋势DAC器件在系统中的作用和ADC相反，所以其内部结构和ADC也相反的过程。
目前DAC的指标相对ADC要更高一些，例如ADI公司的AD736可以实现1.2GSPS的转换速率，精度为14bit，对外接口采用DDR方式的LVDS电平；而其功耗却只有0.55W。
当前DAC的发展趋势是:①高速、高精度、低功耗；②多功能集成，如增加滤波器；③接口电平采用高速协议:LVDS.DDR等技术。
3.1.3 DDS器件技术状态和趋势DDS器件内部结构基本分为两类:①相位累加器（如图2所示）。
②数据存储型（如图3所示）。
当前DDS的典型指标可以达到超过1GSPS以上，相位累加器精度可以保证在32bit；300MSPS的AD9854可以实现48bit的相位累加器精度。
图1基于DSP的高速实时信号处理系统功能框图按照功能分类，外围电路可以分成几类:①模拟信号数字信号的转换电路，ADC.DAC.DDS等；②用于数字信号下变频和上变频的DDC.DDU；③缓冲和存储电路，RAM，FIFO等；④逻辑控制和协处理器，CPLD和FPGA；⑤通信接口电路，光纤、LVDS等。
下面分别简单介绍每类外围器件的当前技术状态。
图2相位累加器图3数据存储型当前DDS的发展趋势:①更高时钟频率:目前最高到达了1G左右；②通过提高相位累加器的位数、查找表位数及DAC的位数以提高输出的信噪比和SFDR；③编程实现多种调制输出方式:幅度、相位调制；④实现任意波形输出的能力。
3.2RAM.FIFO技术存储器技术目前的技术状态是同步技术、双沿和多沿传输技术的广泛应用。
目前同步静态存储器成为高速、大容量SRAM中的主要力量，例如SBSRAM.ZBTSRAM等同步SRAM，时钟频率可以高达200MHz以上。
另外，新型DDRSRAM、甚至QDRSRAM，可以在一个时钟周期内传输2个或者4个数据，这将大大提高SRAM的读写带宽。
而动态RAM中，由于DDR技术的应用，使得存储速率可以达到每线400Mb/s:而且由于新的芯片封装技术和制造工艺的应用，使得单片DRAM的容量越来越大，目前单片最大1Gbit的DDRSDRAM已经大量应用。
目前常用的FIFO器件仍然是高速同步FIFO，同步时钟可以达到100MHz以上。
目前出现了DDR接口的FIFO器件，可以达到250MHz以上，大大提高了带宽。
目前存储器发展的主要趋势是:①高速、大带宽:采用DDR，QDR等技术，甚至LVDS等接口电平逻辑；②低功耗、高密度:采用更新的芯片封装和制造工艺，提高单片容量、降低功耗。
