电力变压器监造规范试行精编版
电力变压器监造作业指导书——南网公司
一、监造目的及范围：为了更好的保证电力变压器的制造质量，避免变压器在网运行中产生过热、绝缘损坏、放电、漏油、爆炸等风险，有效指导变压器监造人员开展监造工作，把电力变压器制造过程中存在的质量问题消灭在产品出厂前，特制定本作业指导书。
适用范围：本作业指导书适用于南方电网公司110kV及以上电力变压器在制造期内进行的驻厂监造工作。
特别说明：监造工作不代替制造企业对产品质量的保证。
二、监造工作依据的标准和技术文件：1、国家标准、行业标准及南方电网企业标准；2、设备采购合同及其附件(含：订货技术协议等)；3、生产厂家的工艺文件（含标准）；4、三方或双方的会议纪要；5、本作业指导书；三、见证作业内容说明：见证方式分为：文件见证（R）、现场见证（W）、停工待检（H）；见证依据以下几部分进行见证：标准要求栏的内容可根据技术协议或厂家的工艺标准填写；见证结果栏根据见证内容填写相应的数据，并根据标准要求的数据给予判断；备注栏是对相应见证结果补充，主要填写见证照片或见证相关文件（监造通知单、监造联络单等）的文件编号。
或是对见证情况不符合的简要描述。
（一）、管理体系及作业环境：1 原材料和外购件的质量直接影响到变压器本身的质量，监造人员应熟悉技术协议中原材料和外购件的要求，并按要求对原材料和外购件进行查验。
2 监造人员须核对原材料和外购件的出厂证明或入厂检验记录，应满足相关国家标准和变压器生产企业验收标准。
3 监造人员应根据订货协议中对原材料和外购件的型号、技术参数、生产厂家的要求，核对实物是否相符。
（三）、变压器生产过程：1、油箱制造2、铁心制作4、器身装配5、总装配（四）、变压器试验1、变压器出厂试验的试验项目以订货技术协议的要求为主，监造人员必须了解技术协议要求的试验项目，并对试验全过程进行监督、见证。
2、发往变电站现场的套管必须随变压器本体一起做绝缘耐受试验。
（五）、包装、入库和发运。

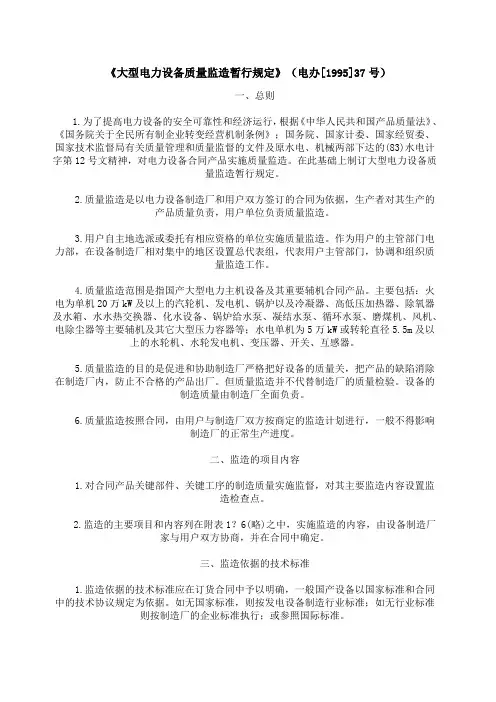

《大型电力设备质量监造暂行规定》(电办[1995]37号)
![《大型电力设备质量监造暂行规定》(电办[1995]37号)](https://img.taocdn.com/s3/m/c53ae45e3b3567ec102d8a77.png)
《大型电力设备质量监造暂行规定》（电办[1995]37号）一、总则1.为了提高电力设备的安全可靠性和经济运行，根据《中华人民共和国产品质量法》、《国务院关于全民所有制企业转变经营机制条例》；国务院、国家计委、国家经贸委、国家技术监督局有关质量管理和质量监督的文件及原水电、机械两部下达的(83)水电计字第12号文精神，对电力设备合同产品实施质量监造。
在此基础上制订大型电力设备质量监造暂行规定。
2.质量监造是以电力设备制造厂和用户双方签订的合同为依据，生产者对其生产的产品质量负责，用户单位负责质量监造。
3.用户自主地选派或委托有相应资格的单位实施质量监造。
作为用户的主管部门电力部，在设备制造厂相对集中的地区设置总代表组，代表用户主管部门，协调和组织质量监造工作。
4.质量监造范围是指国产大型电力主机设备及其重要辅机合同产品。
主要包括：火电为单机20万kW及以上的汽轮机、发电机、锅炉以及冷凝器、高低压加热器、除氧器及水箱、水水热交换器、化水设备、锅炉给水泵、凝结水泵、循环水泵、磨煤机、风机、电除尘器等主要辅机及其它大型压力容器等；水电单机为5万kW或转轮直径5.5m及以上的水轮机、水轮发电机、变压器、开关、互感器。
5.质量监造的目的是促进和协助制造厂严格把好设备的质量关，把产品的缺陷消除在制造厂内，防止不合格的产品出厂。
但质量监造并不代替制造厂的质量检验。
设备的制造质量由制造厂全面负责。
6.质量监造按照合同，由用户与制造厂双方按商定的监造计划进行，一般不得影响制造厂的正常生产进度。
二、监造的项目内容1.对合同产品关键部件、关键工序的制造质量实施监督，对其主要监造内容设置监造检查点。
2.监造的主要项目和内容列在附表1？6(略)之中，实施监造的内容，由设备制造厂家与用户双方协商，并在合同中确定。
三、监造依据的技术标准1.监造依据的技术标准应在订货合同中予以明确，一般国产设备以国家标准和合同中的技术协议规定为依据。
变压器制造过程监造

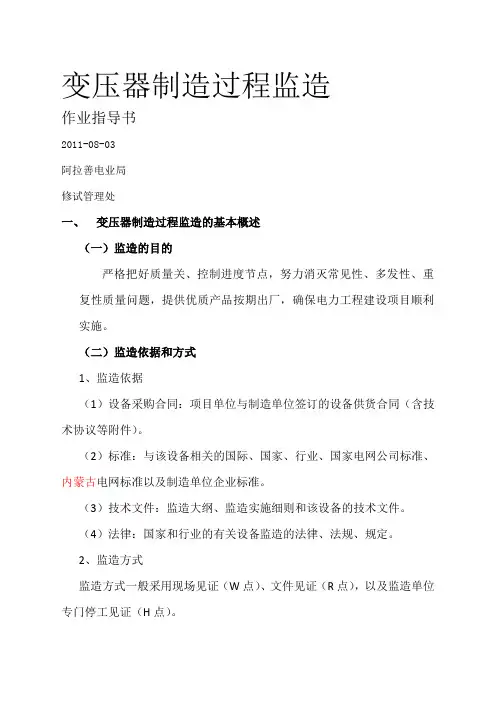

变压器制造过程监造作业指导书2011-08-03阿拉善电业局修试管理处一、变压器制造过程监造的基本概述（一）监造的目的严格把好质量关、控制进度节点，努力消灭常见性、多发性、重复性质量问题，提供优质产品按期出厂，确保电力工程建设项目顺利实施。
