随着移动互联网技术的不断发展，以及日益增长的IP化业务需求，显而易见，Sቤተ መጻሕፍቲ ባይዱH技术已经无法满足客户对多样化业务的需求。在集团客户专线业务的接入建设过程中，以后还将会遇到各种问题，这需要根据运营商网络的实际情况选择合理的组网方式，同时积极跟进网络技术的发展，积极引进新技术。
参考文献：
[1]刘海峰张增强.大客户数据专线业务组网技术探讨[J].中国新通信，2013（17）
3、PTN接入方式。PTN即分组传送网，它存在于IP层业务和光传输层之间，设计特点是分组流量的突发性和统计的复用性，其核心是IP分组化业务，多种业务模型共存，使用成本较低。PTN可作为连接通道支持多种点对点的分组业务，具备多种需求高低带宽的业务、组网采用端到端模式，具有强大的OAM功能。它的优点：1）包含SDH传输网和分组传送网的所有优点；2）较强的网管控制和管理能力，全程均可监控，告警等级完善；3）有隧道1：1保护，伪线双归保护、环网保护等多种完美的电信级保护，安全性高；4）可直接在网管上实现业务的端到端配置，配置灵活多样，支持多种业务配置模型；5）可以完美承载多种业务类型，不仅提供低速的E1业务、还提供高速的以太网数据业务；6）灵活多变的组网能力，有树型、环型等组网方式，节约光缆资源。它的缺点：设备成本较高，不适合较多数量的TDM业务的开通。
三、常见的集客专线接入方式选择
1、SDH接入方式。SDH（即同步数字体系），指的是相应级别的结构被传输不同速率的信号所提供，包括映射、复用、定位等方法。其优点是：1）可实现用户与用户之间的物理隔离；2）多个业务点可以成环组网，采用SDH环网复用段保护机制，节省光纤资源且安全级别高；3）具备多种业务的承载能力，可以承载的业务类型有IP业务、TDM业务等，可提供多种带宽，比如2M、100M、155M等；4）成熟的技术，网管控制能力相对较强，全程均可监控，告警等级完善。其缺点是：1）缺乏对宽带、数据等业务的扩展性支持；2）需逐级进行业务配置，相对麻烦，对技术人员的专业性细心程度要求较高，特别当业务经过站点较多时。
专网接入方案

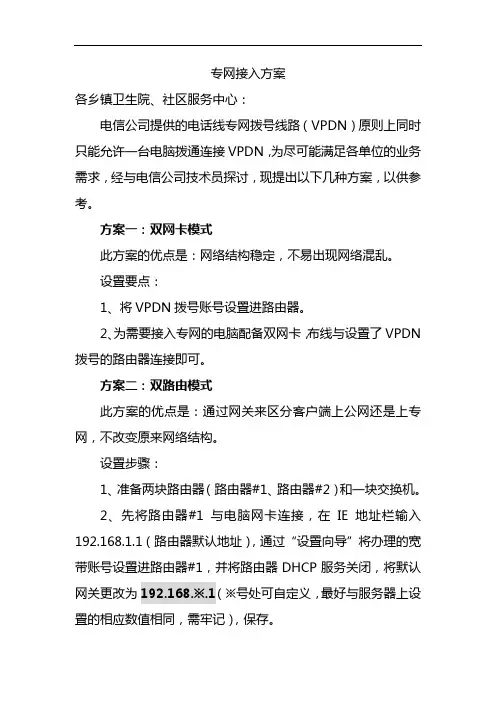

专网接入方案各乡镇卫生院、社区服务中心：电信公司提供的电话线专网拨号线路（VPDN）原则上同时只能允许一台电脑拨通连接VPDN，为尽可能满足各单位的业务需求，经与电信公司技术员探讨，现提出以下几种方案，以供参考。
方案一：双网卡模式此方案的优点是：网络结构稳定，不易出现网络混乱。
设置要点：1、将VPDN拨号账号设置进路由器。
2、为需要接入专网的电脑配备双网卡，布线与设置了VPDN 拨号的路由器连接即可。
方案二：双路由模式此方案的优点是：通过网关来区分客户端上公网还是上专网，不改变原来网络结构。
设置步骤：1、准备两块路由器（路由器#1、路由器#2）和一块交换机。
2、先将路由器#1与电脑网卡连接，在IE地址栏输入192.168.1.1（路由器默认地址），通过“设置向导”将办理的宽带账号设置进路由器#1，并将路由器DHCP服务关闭，将默认网关更改为192.168.※.1（※号处可自定义，最好与服务器上设置的相应数值相同，需牢记），保存。
此步设置的目的是可以让与其连接的电脑通过网关192.168.※.1上互联网。
3、再将路由器#2与电脑网卡连接，在IE地址栏输入192.168.1.1（路由器默认地址），通过“设置向导”将办理的VPDN账号设置进路由器#2，并将路由器DHCP服务关闭，将默认网关更改为192.168.※.100（此※号处必须与2中相同，最后一位必须与2中不同，也需牢记），保存。
此步设置的目的是可以让与其连接的电脑通过网关192.168.※.100上VPDN网络。
4、将路由器#1、路由器#2与猫、交换机相连接。
5、配置电脑端的TCP/IP协议。
需通过路由器#1上互联网的电脑配置TCP/IP协议步骤如下：打开本地连接-右键-属性双击“Internet协议（TCP/IP）”，弹出如下界面：选择“使用下面的IP地址”选项，IP地址填写：192.168. ※.X（※为2中设置的数字，X为2-255间的任意数字，不与其他电脑重复即可），子网掩码自动生成，默认网关：192.168.※.1（即2中所设置的值）。
集团专线方案
集团专线方案第1篇集团专线方案一、项目背景随着我国经济的快速发展，企业集团对信息传输的稳定性、安全性和高效性需求日益增长。
为满足集团内部及与外部合作伙伴的通信需求，降低通信成本，提高通信效率，特制定本集团专线方案。
二、方案目标1. 确保通信稳定性：提供高质量的网络服务，降低故障发生率，确保集团业务不受通信故障影响。
2. 提高通信安全性：采用加密技术，保障数据传输安全，防止信息泄露。
3. 降低通信成本：通过合理规划，优化网络结构，降低集团专线租赁费用。
4. 提高通信效率：提升网络速度，减少通信延迟，提高集团业务处理速度。
三、方案内容1. 网络规划（1）根据集团业务需求，梳理现有网络结构，确定专线需求。
（2）结合集团发展战略，预测未来业务增长，预留网络资源。
（3）与运营商沟通，了解网络资源情况，选择合适的专线类型。
2. 专线类型选择（1）光纤专线：适用于高速、大带宽需求，具有传输速度快、稳定性高等特点。
（2）MSTP专线：适用于多业务接入，可提供多种速率，灵活配置。
（3）SDH专线：适用于中小型企业，提供固定速率，成本相对较低。
3. 专线部署（1）集团总部与分支机构间部署光纤专线，确保高速、稳定通信。
（2）集团内部采用MSTP专线，实现多业务接入，满足不同部门需求。
（3）与外部合作伙伴部署SDH专线，降低成本，提高通信效率。
4. 通信安全（1）采用加密技术，对传输数据进行加密处理，防止信息泄露。
（2）设置防火墙，对专线进行安全防护，防止恶意攻击。
（3）定期对专线进行安全检查，及时消除安全隐患。
5. 运维管理（1）建立完善的运维管理制度，确保专线稳定运行。
（2）配备专业运维团队，提供7x24小时技术支持。
（3）定期对专线进行维护，确保网络性能。
四、方案实施与验收1. 按照本方案进行专线部署，确保网络稳定、安全。
2. 在专线部署完成后，进行网络性能测试，确保满足集团业务需求。
3. 对专线进行试运行，收集运行数据，分析网络性能。
集团客户互联网专线解决方案
集团客户互联网专线解决方案运营商全业务运营的竞争激烈程度可以用三个关键词来概括:“全方位”“全品牌”“全客户”。
其中对集团客户的争夺就是各家运营商竞争的焦点。
面对电信、联通的传统优势市场,中国移动必须采取精细化运营管理,在提高集团客户的粘度的同时,提高自身的竞争力。
中国移动集团客户业务发展目标在集团客户互联网专线建设中,中国电信、中国联通凭借传统的固网资源优势,在用户数量上占据绝对优势,同时通过主动关怀计划、业务捆绑、下调资费等手段不断抢夺集团客户市场。
因此,在集团宽带用户规模方面,中国移动还处于相对弱势的地位,这对于中国移动的集团客户宽带建设提出了挑战。
从中国移动对集团客户业务KPI考核的角度来分析,一方面要提高集团客户信息化收入,另一方面要提高集团客户目标市场的保有率,进一步分解为四个目标: ■服务目标:需要提高客户的满意度■客户目标:需要迅速提高专线的数量和覆盖率■收入目标:需要保证信息化收入及其增长率■产品目标:需要考虑重要行业的信息化应用及提供全业务服务。
中国移动集团客户互联网专线建设面临的挑战目前,各省移动公司集团客户互联网专线的组网模式基本相同,基于提高市场竞争力的考虑,移动一般都为集团客户提供路由器和接入交换机,具体组网示意如下:在集团客户互联网专线业务方面,各省移动公司的建设部门、运维部门及市场部门面临着一系列严峻的挑战。
■横向竞争力弱:与中国电信和中国联通相比,中国移动在互联网内容资源、出口带宽资源、非对称网间结算及运营经验等方面均存在不足,而依靠单一的产品功能或者价格很难打动客户,导致中国移动的整体竞争力弱,影响互联网专线数量的迅速增长。
■关键增值业务的使用体验难以保障:对于基于互联网专线的信息化产品,如IMS、移动CRM、移动OA等信息化应用,都需要依托集团客户互联网专线,而传统的路由器接入模式,无法对这些关键增值业务提供有效的Qos保证,难以保障增值业务的用户使用体验。
集团客户接入方案介绍及维护案例分享(1)
目录
1.集客专线类型 2.传输基础知识 3.集客组网方案 4.集客故障处理 5.集客维护案例 6.课程回顾
1.集客专线类型
1.1 传输接入模型
传输接入模型主要有5部分组成：客户侧网络、移动提供传输设备、接入光缆、传输 网络、核心接入设备，如下图所示。
传输网络
光缆
OSN 2500/1500
汇聚层
OSN 3500/2500 OSN 3500/2500
OSN 1500/Metro OSN 2500/Metro OSN 1500/Metro 接入层
3.集客组网方案
3.2集客组网-传输专线
MSTP方式---本地专线
客户设备
移动接入 光端机设
备
MSTP方式---长途专线
移动9312汇 聚交换机
业务控制点
SR
移动9312汇 聚交换机
S BC
城域网业务 控制子层
汇聚传输设备
IP-PBX 自交换
MSTP MSA P
接入传输设备 :光端机、光 猫、协转、
MSAP 客户侧数据设备
OLT 分光器
ONU 客户侧数据设备
OLT 分光器
接入网
带语音口的ONU IAD
客户侧
3.集客组网方案
核心接入设备
移动提供传输 设备
客户侧网络
1、客户侧网络：指客户侧服务器、数据库、路由器和交换机等设备及组成的网络
2、移动提供传输设备：指移动公司放置在客户侧的传输接入设备，主要包括SDH、 PTN、GPON、MSAP等
3、接入光缆：把客户侧传输设备接入到传输网络的光缆线路
4、传输网络：指移动城域网，实现用户至核心机房业务调度
CTC运营商集团无线专线接入解决方案-恒光公司
运营商集团无线专线接入解决方案
北京恒光创新科技股份有限公司技术部
一、需求分析
移动公司针对于大集团用户推出一项增值服务：为集团用户提供
一路E1链路和一路IP数据链路，E1链路传输语音，IP链路提供集团用户宽带上网，将这两种数据封装成IP数据包经过无线IP网传输到集团用户。
移动免费为用户提供设备，只是为了向用户收取通话费用和宽带费用。
二、解决方案
根据用户需求，在移动机房需要将E1数据和IP数据封装成一个IP数据包，再经过IP数据传输网传输到集团用户机房，集团用户端需要将E1和IP数据包从一个数据包中解出来，E1链路接用户电话交换机，IP数据接用户路由器，完成该项目的关键设备就是传输接入设备采用CTC研发生产的IPM-1SE设备来实现该功能。
三、应用拓扑。
大带宽集团专线接入组网方案
0引言集团客户是指以组织名义与一个公司签署协议，订购并使用该公司通信产品和服务，并在该公司建立起集团客户关系管理的法人单位及所附属的产业活动单位。
集团业务的客户竞争，关键在于运营商是否有一个闭环的管理过程，通过内部前后端协同优化，从客户需求发现到需求确认、方案制定、执行，以及售后服务，提供集团客户优质的服务。
集团专线是指运营商基于接入网、传输网和CMNET（中国移动互联网）数据网的网络资源，采用固线方式为集团用户提供专线接入，从而实现集团客户专享各种高质量的通信服务和信息化服务的解决方案。
集团专线主要分为互联网、传输专线、语音专线、短（彩）信专线、WLAN（无线局域网）专线等。
1集团专线特点运营商根据集团客户差异化的要求，制定SLA （网络服务等级协议）,对集团客户从售前到售后的全程网络服务进行规范。
通过显现化的方法，提高品牌客户、重要客户的差异化网络服务的感知，起到维系客户、增加客户的满意度的作用。
集团客户业务保障级别需结合客户的等级和业务的重要程度，面向业务提供分级的质量性能指标和分级的业务保障手段的依据。
业务保障等级适用的主要服务内容包括业资源勘查时限、开通服务时限、业务恢复时限、网络解决方案、电路可用率等。
业务保障等级主要依据客户级别和客户业务的重要程度，分为AAA级、AA级、A级和普通级四个级别。
对于超过AAA级的非标准个性化业务，通过一事一议方式，由客户响应、网管、政企、规划专业通过会议协商确定。
集团客户网络服务等级见表1。
2大颗粒集团专线组网及应用近些年通信行业迅速发展，信息化进程发展迅猛，集团客户对带宽数据的需求越来越大。
业务IP 化、大带宽化，推进整个传输网络结构的优化调整，朝着高带宽、高可靠性和强大支撑能力的方向发展。
在此环境下，一批新的技术也同步应运而生。
2.1SDH（同步数字体系）组网结构点对点集团专线，即数字专线，由SDH网络承载，利用同步复用技术，为客户提供多种速率，透明传输服务的数字传输产品。
集团客户专线接入段组网方案
集团客户专线接入段组网方案一．集团专线业务类型现阶段，集团专线业务主要有互联网专线、数据专线、承载叠加业务的专线三大类。
（一）互联网专线：指利用自有承载资源，为集团客户提供专有通道接入中国移动互联网（CMNET），可以提供2M到1000M不同带宽的接入，无需通过认证直接访问互联网。
（二）数据专线：指利用自有承载资源，为集团客户提供集团内部或集团之间的专线互联，构建集团客户专有网络，从而实现集团客户内部或集团之间信息共享，满足集团客户办公、生产管理等需求。
包括，2M、4M、8M、10M、155M、622M等速率传输电路，以及裸光纤。
（三）承载叠加业务的专线1、语音（含IMS）专线：指利用自有承载资源，为集团客户提供专有通道将客户端语音设备接入IP前置机或将客户端语音设备（IAD或IP PBX）接入IMS核心网，满足集团客户业务需求。
2、行业应用专线：包括与MAS（企业信息机）、GPRS等行业应用的专线。
如供电抄表、环境监控、车辆定位等。
二、集团客户等级划分根据集团客户行业属性、企业规模和业务合作情况等方面综合考虑，将集团客户划分为VIP客户、A类客户、B类客户和C类客户四个等级。
三、集团专线接入段定义集团专线接入段是指从客户端至移动业务接入设备（如城域网交换机、行业应用网关等）之间的链路，接入段网络包含链路涉及的光缆、设备、逻辑通道等。
（一）VIP客户1. 数据专线（1）2M-8M数据专线优选方案一：PTN方案，用户中心机房安装PTN汇聚设备，并通过双纤双路由方式接入移动PTN网络，分支机构分别安装PTN接入设备，实现点对点或点对多点的组网。
适用场景：VIP客户低带宽数据专线业务。
慎用场景：无充足PTN资源地市慎用。
备选方案一：MSTP方案，用户中心机房部署MSTP汇聚设备，并通过双纤双路由方式接入移动SDH传输网，分支机构安装MSTP接入设备，实现点对点或点对多点的组网。
