化学锚栓施工工艺标准
后置化学螺栓施工工艺标准
荷康A区塔楼雨篷幕墙后置化学锚栓施工编希H _________________审核_________________批准_________________深圳市海外装饰工程有限公司2013-3-11第一章工程概况及编制依据3第一节编制依据 (3)第二节适用范围 (3)第三节工程概况 (4)第二章化学锚栓的施工方案 (4)第一节化学锚栓及特点 (4)第二节化学锚栓的力学试验 (4)一设计数据幕墙埋件计算（后锚固结构）•…… 错误！未定义书签。
二群锚受剪内力计算 (8)三混凝土锥体受拉破坏承载力计算 (10)四混凝土楔形体受剪破坏承载力计算 (15)五混凝土剪撬破坏承载能力计算 (18)六拉剪复合受力承载力计算 (18)第三节锚栓安装的结构要求 (24)第四节锚栓安装的工艺要求 (24)附：拉拔试验图第一节编制依据编制本施工工艺的主要依据有：1 .建设部颁发的《建筑工程施工现场管理规定》；2.国家现行标准、规范、规程及有关技术规定：《玻璃幕墙工程技术规范》JGJ 102-2003;《金属与石材幕墙工程技术规范》JGJ133-2001;《点支式玻璃幕墙工程技术规范》CECS 127:2001;《建筑幕墙》GB/T 21086-2007;《建筑工程施工质量验收统一标准》GB 50300-2001;《玻璃幕墙工程质量检验标准》JGJ/T139-2001;《建筑施工安全检查标准》JGJ59-2011;《建筑施工高处作业安全技术规范》JGJ80-91等相关安全、技术方案。
3.荷康花园铝合金门窗、幕墙工程招标文件、施工合同文件；4.荷康花园铝合金门窗、幕墙工程招标图、设计说明等相关技术文件；5.公司的质量体系文件（质量手册、程序文件、作业指导书等）。
第二节适用范围本施工工艺适用于本分部工程2#、3#、4#、5#、6#塔楼中的玻璃雨蓬设施等外装饰工程第三节工程概况1、工程基本情况2、建筑概况"荷康花园”位于深圳市龙岗区横岗街道荷坳片区，楼体最高高度103米，本工程为一类高层民用建筑，耐火等级为一级，抗震设防烈度为7度。
化学锚栓的施工工艺及技术方案
化学锚栓的施工工艺及技术方案（1）化学锚栓施工是指将一种树脂锚固剂将螺栓凝固在建筑物内的一种施工方法，主要用于砼、岩石基体内快速高强度地锚固金属杆件，其承受的拉拨力（或称握裹力）可达到钢材的屈服极限（钢材缩颈、拉断）或砼基体裁破裂。
因此广泛用于设备基础（地脚螺栓）锚固，矿井巷道顶等、壁部位锚固支护及铁轨锚固及铁轨绝缘锚固等。
（2）其它性能指标A、锚固剂固化后本体强度抗压强度 70-80mpa抗拉强度 20mpa抗折强度 40mpaB、锚固力材质螺栓直径锚固深度锚固力锚固剂用量A3 M10 >100mm >3T ≤90A3 M12 >100mm >4T ≤90A3 M16 >160mm >6T ≤100直径:锚孔=1:1.8C、粘结强度抗拉强度mpa 砼/砼>4.0 砼8字模断裂砼/岩石>4.0 砼8字模断裂钢板/钢板>15 带锈面脱开抗剪强度mpa花岗岩/花岗岩>5 花岗岩拉断大理石/大理石>2 在理石拉断D、包装、规格散装品甲组份：20kg/铁桶，内衬塑料袋乙组份：0.5kg/支玻璃管装Φ10*100Φ12*110Φ16*110(3)施工方法A、散装品将甲乙两组份按40：4（重量比）拌合均匀，随后塞入锚孔内，注意勿将空气封入，然后将欲锚固的金属件（带螺纹的螺栓）插入孔内，剔除洞口多余锚固剂摁平，养护至1小时以上，养护期间不准摇动杆件。
粘贴大理石或花岗岩板材时，最好选用薄型锚固剂即石材粘贴剂，按甲乙组份40：1拌匀后，均匀涂抹在衬板上，然后直接粘贴在坚实的墙面上，摁平养护1小时。
B、玻璃管支装品施工顺序为：基体打孔——清理孔内灰尘——塞入所需规格玻璃管支装锚固剂——用电钻将金属杆件边旋转边塞入孔内，转10秒后方可退出电钻——摁平洞口，养护1小时以上。
C、油膏管装产品将塑料管内装的锚固剂甲组份，用油膏枪挤压入孔内（约为孔1/2-2/3处），塞入配套的玻璃管装乙组份1支，然后用电钻将杆件边旋转边塞入孔内，转动10秒后，退出电钻，摁平洞口，养护1小时以上。
化学锚栓的施工工艺

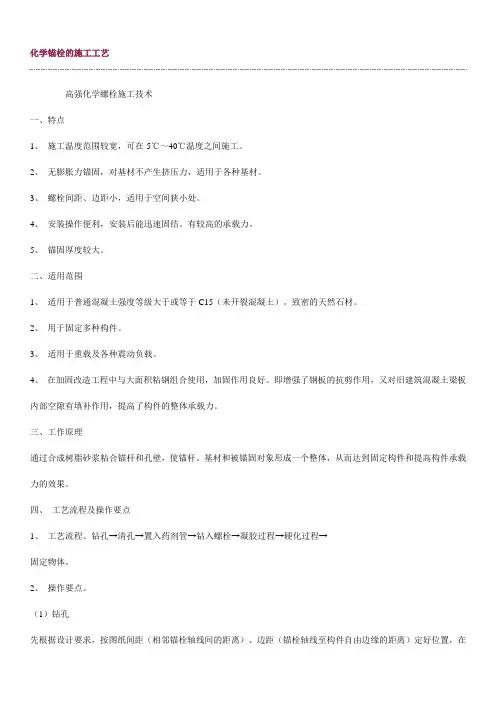

高强化学螺栓施工技术一、特点1、施工温度范围较宽，可在-5℃～40℃温度之间施工。
2、无膨胀力锚固，对基材不产生挤压力，适用于各种基材。
3、螺栓间距、边距小，适用于空间狭小处。
4、安装操作便利，安装后能迅速固结。
有较高的承载力。
5、锚固厚度较大。
二、适用范围1、适用于普通混凝土强度等级大于或等于C15（未开裂混凝土）。
致密的天然石材。
2、用于固定多种构件。
3、适用于重载及各种震动负载。
4、在加固改造工程中与大面积粘钢组合使用，加固作用良好。
即增强了钢板的抗剪作用，又对旧建筑混凝土梁板内部空隙有填补作用，提高了构件的整体承载力。
三、工作原理通过合成树脂砂浆粘合锚杆和孔壁，使锚杆。
基材和被锚固对象形成一个整体，从而达到固定构件和提高构件承载力的效果。
四、工艺流程及操作要点1、工艺流程。
钻孔→清孔→置入药剂管→钻入螺栓→凝胶过程→硬化过程→固定物体。
2、操作要点。
（1）钻孔先根据设计要求，按图纸间距（相邻锚栓轴线间的距离）、边距（锚栓轴线至构件自由边缘的距离）定好位置，在基材上钻孔，按设计螺栓型号，根据螺栓的安装参数表确定孔径、孔深，由锚栓类型及尺寸来决定需要的钻孔深度，除少数例外情况，一般大于锚固深度（从锚固基础结构表面到螺杆底端的距离，是影响其承载力的重要参数）。
螺杆型号的选择要满足锚固厚度的要求，锚固厚度等于被锚固物体的厚度（包含装饰层厚度）。
与化学螺栓有关的参数，安装参数如表25，供安装参考。
（2）清孔用空气压力吹管，将孔内浮尘清除，保持孔内洁净(3)置入药剂管将药剂管插入洁净的孔中，插入时保证树脂在手温条件下能像蜂蜜一样流动，方可使用药剂管。
表25化学螺栓安装参数注：不同厂家所提供的参数略有区别（4）钻入螺栓①用电钻旋入螺杆，直至药剂流出为止。
②电钻使用厂家提供的配套电钻（具备钻孔和旋入螺杆的双重功能），钻速为750n／min。
③螺栓旋入，药剂管破碎，树脂。
固化剂和石英颗粒混合，并填充锚栓与孔壁之间的孔隙。
化学锚栓施工工艺方案

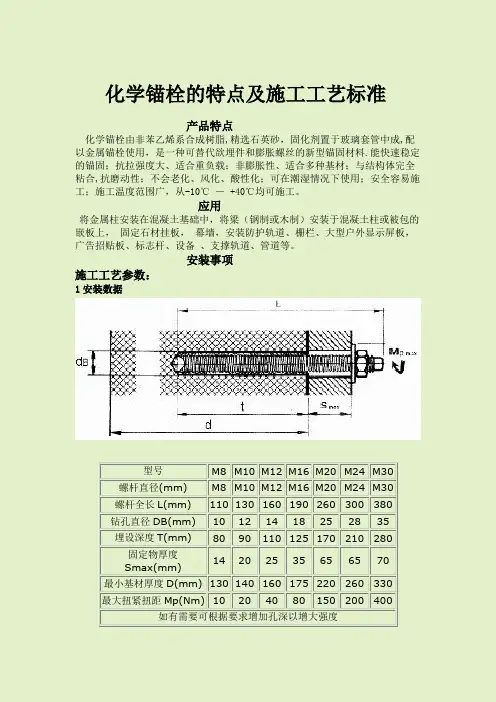

化学锚栓的特点及施工工艺标准产品特点化学锚栓由非苯乙烯系合成树脂,精选石英砂，固化剂置于玻璃套管中成,配以金属锚栓使用，是一种可替代欲埋件和膨胀螺丝的新型锚固材料.能快速稳定的锚固；抗拉强度大、适合重负载；非膨胀性、适合多种基材；与结构体完全粘合,抗磨动性；不会老化、风化、酸性化；可在潮湿情况下使用；安全容易施工；施工温度范围广，从-10℃－ +40℃均可施工。
应用将金属柱安装在混凝土基础中，将梁（钢制或木制）安装于混凝土柱或被包的嵌板上，固定石材挂板，幕墙，安装防护轨道、栅栏、大型户外显示屏板，广告招贴板、标志杆、设备、支撑轨道、管道等。
安装事项施工工艺参数：1安装数据型号M8 M10 M12 M16 M20 M24 M30 螺杆直径(mm) M8 M10 M12 M16 M20 M24 M30螺杆全长L(mm) 110 130 160 190 260 300 380钻孔直径DB(mm) 10 12 14 18 25 28 35埋设深度T(mm) 80 90 110 125 170 210 280 固定物厚度14 20 25 35 65 65 70Smax(mm)最小基材厚度D(mm) 130 140 160 175 220 260 330最大扭紧扭距Mp(Nm) 10 20 40 80 150 200 400如有需要可根据要求增加孔深以增大强度2单个锚栓平均破坏载荷（KN）型号M8 M10 M12 M16 M20 M24 M30拉拔力C30砼5.8级镀锌螺杆18 31.8 45.7 72.6 110.6 155.3 240.7 A4不锈钢22.3 34.5 56.1 72.6 128.9 158.6 ----剪力C30砼5.8级镀锌螺杆11.4 18.2 26.5 48.5 75.2 110 173.2 A4不锈钢15.4 24.3 35.3 65.8 102.9 105.6 ----3单个锚栓设计载荷（KN）型号M8 M10 M12 M16 M20 M24 M30拉拔力C30砼5.8级镀锌螺杆7.5 12.5 19 29 42.5 59.7 89 A4不锈钢7.5 12.5 19 29 42.5 59.7 ----剪力C30砼5.8级镀锌螺杆7.7 12.1 17.7 33.0 51.4 74.2 117.8 A4不锈钢8.3 13.1 19.0 35.3 55.2 73.2 ----注：以上镀锌螺杆要求:1、5.8级符合ISO-898TI2、最低破坏强度.50Kg/mm23、屈服强度.40Kg/mm24、镀锌厚度.最少5µm4设计载荷按：镀锌螺杆拉拔力安全系数2.4-2.7，剪切力安全系数1.4-1.5；不锈钢螺杆拉拔力安全系数2.5-3.0，剪切力安全系数1.4-1.8。
化学锚栓标准jbzq4745
化学锚栓标准JBZQ4745随着建筑行业的快速发展，化学锚栓作为一种重要的固定连接件，在建筑结构中的作用日益凸显。
化学锚栓的质量和性能直接关系到建筑物的安全稳定，因此制定相关的标准对于保障建筑质量至关重要。
本文将介绍化学锚栓标准JBZQ4745的相关内容，详细解析其应用范围、技术要求以及相关测试方法，旨在为相关行业提供参考和指导。
1. 标准概况化学锚栓标准JBZQ4745是我国建筑标准化协会发布的《化学锚栓技术规范》。
该标准包含了化学锚栓的术语定义、产品分类、材料要求、性能要求、试验方法、质量控制等内容，是国内建筑行业关于化学锚栓的重要技术规范。
2. 标准适用范围JBZQ4745标准适用于工程中使用的化学锚栓产品。
涵盖了不同类型的化学锚栓，包括胶栓、注射膨胀锚栓、膨胀螺栓等，适用范围广泛。
3. 技术要求（1）材料要求：化学锚栓应使用符合国家标准或行业标准的材料，具有足够的机械性能和耐腐蚀性能。
（2）外观要求：锚栓表面应无裂纹、毛刺等缺陷，外观应符合相关标准要求。
（3）尺寸要求：化学锚栓应符合规定的尺寸公差要求，确保安装时的可靠性和稳定性。
4. 相关测试方法（1）拉拔试验：测试化学锚栓的抗拉强度和抗剥离强度，确保其在工程中的安全可靠性。
（2）耐腐蚀性能测试：模拟不同环境条件下的腐蚀情况，评定锚栓的耐腐蚀性能。
（3）扭剪试验：检测化学锚栓的扭剪强度，用于评定其连接的可靠性。
5. 质量控制JBZQ4745标准对化学锚栓的生产和质量控制提出了严格要求，包括原材料的检验、生产工艺控制、产品质量抽检等环节。
生产企业应建立健全的质量管理体系，保证产品质量符合标准要求。
化学锚栓标准JBZQ4745对于提高建筑结构的安全性和稳定性具有重要意义。
建筑行业相关企业应严格遵守该标准，不断提升产品质量，确保工程质量和安全。
相关监管部门应加强对化学锚栓产品的市场监督和管理，净化行业环境，促进行业健康发展。
希望通过本文的介绍，能够对化学锚栓标准JBZQ4745有更深入的了解和认识，推动标准的有效实施和推广。
化学植筋锚栓施工工艺
化学植筋、锚栓施工工艺标准1、适用范围：1.1.适用于普通混凝土强度等级大于等于C15(未开裂混凝土)，致密的天然石材。
1.2.用于固定普通钢结构、底座、导轨、柱帽、柱脚、牛腿、栅栏、楼梯、幕墙、扁钢及型钢、预埋钢筋、埋入式模板等。
2.执行标准：《混凝土结构加固设计规范》GB50367-2006《混凝土结构后锚固技术规程》JGJ145-2004《混凝土结构加固技术规范》CECS25:903.施工准备：3.1.施工前应认真阅读设计施工图，必须要将结构面清理干净，按设计图纸，放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由现场负责人验线。
3.2.钻孔按设计图纸要求明确螺栓锚固位置、成孔直径及锚固深度。
4.材料及机具：4.1.钢筋、螺栓、结构胶化学螺栓：由化学胶管、螺管、垫圈及螺母组成，螺杆、垫圈、螺母（六角）一般有镀锌钢和不镀锌钢两种，药剂管内药剂有反应树脂。
固化剂和石颗粒等成分。
钢筋：规格符合设计要求，质量达到相关标准要求。
结构胶：性能必须满足设计和规程要求，厂家须有生产资质，必须在保质期内使用，符合环保要求。
4.2. 钻机及钻头。
在打孔时，钻孔深度的控制尤为重要。
要求使用与锚栓匹配的自动保障孔深的钻机和钻头。
4.3.空压机、弹性毛刷。
清孔用。
5.工艺流程：定位→钻孔→清孔→钢材除锈→锚固胶配制→植筋→固化、保护→检验6.施工工艺：6.1.定位6.1.1.按设计要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。
6.2.钻孔6.2.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。
如采用水钻（取芯机）成孔，钻孔内碎屑应用洁净水冲洗干净，并晾晒至干燥。
6.2.2.钻孔孔径d+4～8mm(小直径钢筋取低值，大直径钢筋取高值，d为钢筋、螺栓直径)。
6.2.3.当基材强度等级不低于C20，对HRB335（Ⅱ级）、HRB400、RRB400（Ⅲ级）级螺纹钢筋，Q235、Q345级螺栓和5.6级螺杆，钻孔孔深15d，单根拉拔试验锚固力一般即大于钢材屈服力值。
化学锚栓标准jbzq4745
化学锚栓标准jbzq4745化学锚栓是一种用于固定和支撑建筑结构的重要构件，广泛应用于建筑、桥梁、地铁等工程中。
为了确保化学锚栓的质量和性能稳定，国家制定了化学锚栓的标准规范。
其中，化学锚栓标准JBZQ4745是我国目前适用的化学锚栓的国家标准。
化学锚栓标准JBZQ4745首先明确了化学锚栓的术语和定义。
术语包括了锚栓、锚固剂、锚固深度、锚栓引伸量等重要概念的定义，确保了标准术语的一致性，在理解和应用标准时起到了重要的指导作用。
标准JBZQ4745还规定了化学锚栓的分类和性能要求。
根据使用环境和负载条件的不同，化学锚栓分为不同的类型，如耐酸碱化学锚栓、耐高温化学锚栓等。
标准规定了各类化学锚栓的性能要求，包括承载力、剪切强度、抗拉强度、抗滑移性能等。
化学锚栓需要在安装后能够稳固地固定结构，承受外部荷载的作用，标准对这些方面都做了具体要求，确保了化学锚栓的安全可靠性。
此外，标准JBZQ4745还对化学锚栓的试验方法进行了严格的规定。
试验方法是评价化学锚栓性能的重要手段，标准中列举出了各种试验方法，例如抗拉试验、抗切试验、耐酸碱试验等。
通过这些试验可以直观地评估化学锚栓的可靠性和稳定性，确保其满足工程要求。
化学锚栓标准JBZQ4745还对化学锚栓的安装和使用提出了要求。
标准规定了化学锚栓的安装方法和步骤，以及施工中需要注意的事项。
化学锚栓的正确安装和使用对于工程的质量和安全非常重要，标准的要求可以帮助施工人员正确地进行操作，减少安装过程中的失误和事故的发生。
标准JBZQ4745还对化学锚栓的质量控制和检验进行了规定。
化学锚栓的质量控制是确保产品质量和性能稳定的重要环节，标准规定了化学锚栓生产企业应进行的质量控制措施，并明确了检验的方法和要求。
通过质量控制和检验，可以确保化学锚栓的质量符合标准要求，保证施工工程的安全和可靠。
总体来说，化学锚栓标准JBZQ4745对化学锚栓的质量、性能、试验、安装和使用等方面进行了详细的规定，为工程施工提供了准确的技术要求和指导。
化学锚栓施工工艺
化学锚栓施工工艺一、化学锚栓施工标准1、本施工方案执行标准：1）本工程中后锚固锚栓采用知名品牌的防开裂混凝土化学锚栓，所选用的品牌符合业主要求。
在品牌确定后，锚栓植入深度应根据品牌的充分实验依据及可靠工程经验，并经国家指定机构认证许可；2）螺杆材质：强度等级8.8级，伸长率≥10%，电镀锌全螺纹螺杆，镀锌厚度不小5μm；3）化学锚栓应具有耐腐蚀、耐水、抗震动、抗疲劳（疲劳测试不小于2×106次）、抗冲击、抗冻融、抗焊接、耐久性能及机械性能，并通过国内或国际权威机构的认证和测试；4）抗焊性能应具备耐焊接报告；5）后锚固锚栓系统应通过耐火承载力测试，并应提供2小时耐火承载力测试报告；6）锚固胶粘剂应不含乙二胺等对人体有害物质，并应提供无毒测试报告；7）锚固胶粘剂在基材温度为20摄氏度的条件下，应满足：锚栓可调节时间不小于30分钟，凝固时间不大于12小时；8）锚固胶粘剂应具有通过依据GB 50728-2011《工程结构加固材料安全性鉴定技术规范》的A级胶安全性鉴定的报告。
安全性鉴定应严格按照GB 50728-2011的规定进行，出现“仅对来样负责”字样的检测报告视为无效报告；9）锚栓及其配套锚固剂的使用寿命应不小于50年；10）化学锚栓应通过LEED-VOC认证以确保该产品为低挥发性有机化合物，检测数值须低于LEED标准上限的10%以内；11）单颗锚栓的承载力设计值要求：M16（抗拉 N≥33.6kN；抗剪 V≥31.3kN）；12）后锚固件在施工前需做抗拉破坏试验，检验荷载取设计承载力的1.5倍，检测数量为每一检验批锚固件总数的0.1%；施工后进行抗拔承载力现场非破损检验，检验荷载取设计承载力的1.3倍；13）中标单位必须提供锚栓验算计算书；14）关于锚栓所有要求检测的项目，均需提交有效的测试报告；15）除具体注明者外,所有连接板材均为Q235B,构件的螺栓连接采用10.9级高强度摩擦型螺栓；16）采用高强螺栓连接的钢板,构件其摩擦面均应采用喷硬质石英砂处理,处理后的摩擦系数不小于0.45；17）后置件钢板具体位置结合现场实际情况放样确定；18）锚栓植入时，应采取有效措施，不可伤及原结构钢筋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学锚栓施工工艺标准
1．范围
本工艺标准适用于一般工业及民用建筑物、构筑物的新增梁端部
的生根。
2．施工准备
2．1 主要机具：水钻（用于打水钻孔），电锤（用于打电锤孔）钢丝
刷。
2．2 辅助机具：手吹风、空压机、棉丝、毛刷、墨斗、墨水、线
坠、水平尺、盒尺、红蓝铅笔等。
2．3 主要材料：金草田结构胶、化学锚栓、丙酮。
2．4 作业条件：
2．4．1 施工前先清理施工区域内的所有障碍物，清除施工面浮
土及灰皮。
2．4．2 根据图纸标注尺寸，放出植筋现场位置点。
2．4．3 夜间施工时，应合理安排工序，防止错植，施工场地应根据需要安装照明设施，在危险地段应设置明显标志。
2．4．4 熟悉图纸，做好技术交底。
3．施工工艺
3．1 工艺流程：
现场清理——放线、验线——钻孔——清孔——钢筋除锈 -------- 注
胶——植筋——报验
3．2 现场清理
3．2．1 根据各个工地的实际情况进行相应的处理，总的原则是
清理到原结构层或受力层。
3．3 放线、验线
3．3．1 放出钢筋植筋的点位线
3．3．2 复核点位线位置无误后，采用电钻钻孔
3．4 钻孔
3．4．1 根据设计要求，确定植筋钻孔规格。
3．4．2 接好水钻（电锤）电源，进行钻孔施工。
3．4．3 钻孔施工完成，检查成孔直径及深度。
3．5 清孔
3．5．1 用空压机或其它设备吹出植筋孔内灰尘。
3．5．2 用毛刷或棉丝蘸丙酮将植筋孔擦拭干净。
3．5．3 用棉丝封堵植筋孔口待用
3．5．4 请甲方、监理、总包负责人，对成孔进行验收。
3．6 钢筋除锈
3．6．1 角磨机配钢丝刷将钢筋锚入部分除去铁锈，氧化层，油
污等，并用丙酮擦拭干净。
3．6．2 报请监理或总包验收，合格后，方可进行锚筋作业。
3．7 注胶植筋
3．7．1 用注胶器将胶注入孔内2/3，将除锈后的钢筋旋转缓慢插入洞内，直至达到洞底部为止。
锚固胶体从洞口溢出，则锚固合格3．7．2 锚固完钢筋后，在24 小时内不得人为扰动，以保证锚筋质
量。
3．7．3 填写单项工程验收单，并报请监理或总包验收。
3 ．8 报验
3．8．1 待植筋完全固化后，按设计要求做钢筋拉拔试验。
3．8．2 钢筋拉拔试验合格后，报请监理或总包验收。
然后填写隐检资料，分项/分部工程质量报验认可单，请总包负责人、监理签字。
4、质量标准
4．1 保证项目：
4．1．1 植筋必须符合设计要求及加固行业施工规范
、成品保护
5. 1清完孔后，将成孔用棉丝圭寸堵，避免灰尘落入。
5. 2钢筋除完锈后，妥善保存，防止钢筋再次生锈。
5. 3植筋完成后，应做好临时固定，固化期内不得人为扰动，必
要时派专人看护。
6、应注意的质量问题
6. 1植筋结构胶严格按照比例配制，必须搅拌均匀。
6. 2植筋钻孔前必须放线，所钻植筋孔一定要保证与施工面垂直
6. 3植筋规格及孔深严格按照设计要求、行业规范施工。
6. 4植筋孔必须清理干净并保持干燥。
6. 5钢筋植筋前必须清除浮锈及氧化层。
7. 质量记录
本施工工艺标准应具备以下质量记录：
7．1 钢筋材质单
7．2 胶的出厂合格证，检验报告。
7．3 分项/分部工程质量报验认可单。
7．4 隐检、预检记录。
7．5 设计变更、洽商记录。
7．6 其他技术文件。
附录：1
植筋施工主要技术措施
1．如植筋后钢筋需焊接施工时，应注意的问题及解决方法：
1.1 应注意的问题：
1.1.1 筋焊接时，应避免焊接产生的高温使结构胶碳化。
1．2 解决方法：
1．2．1 仔细阅读各种结构胶的说明书，了解结构胶的使用方法、正
常工作的温度。
1．2．2 植筋时，如遇到钢筋需焊接时应尽量选用耐高温结构胶。
1．2．3 如所选取的结构胶不耐高温，施工时用湿棉丝缠在钢筋
植筋与焊接部位之间，用以防止高温传导，保证结构胶正常工作。
2．钢筋避让原则
在原结构植筋时，所植钢筋与原结在位置上冲突施工工时应遵守
以下原则：
2．1 水钻钻孔植筋时，尽量避免水钻钻伤原有结构内钢筋。
2．2电锤钻孔遇钢筋后，钢筋避让遵循钢筋混凝土结构设计规范针对具体构件、具体情况细则如下：
2．2．1 梁、柱植筋时，保证梁、柱的设计位置及梁、柱截面设计尺寸，保证柱的混凝土钢筋保护层不小于规范要求。
如在植筋时不能保证以上原则，应及时与设计、甲方、监理单位
办理洽商，作为施工依据。
2．2．2 剪力墙植筋时，所植钢筋在原结构钢筋内侧，保证剪力
墙的混凝土钢筋保护层不小于规范要求。
如在植筋时不能保证以上原则，应及时与设计、甲方、监理单位
办理洽商，作为施工依据。
3．冬季施工
3．1 为保证结构胶固化缩短施工工期，应采取必要保温措施。
附录：2
结构胶植筋深度
化学锚栓
简介
化学锚栓是一种新型的紧固材料，由化学药剂与金属杆体组成
的。
可用于各种幕墙、大理石干挂施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装；建筑物加固改造等场合。
由于其玻璃管内装着的化学试剂易燃易爆，所以厂家必须经过国家有关部门的批准才能生产，整个生产过程需要有严密的安全措施，并使用和工作人员完全隔离的流水线生产。
如果通过手工作业不但违反了国家的有关规定，而且非常危险。
化学锚栓是继膨胀锚栓之后出现的一种新型锚栓，是通过特制的
化学粘接剂，将螺杆胶结固定于砼基材钻孔中，以实现对固定件锚
固的复合件。
特性
耐酸碱、耐低温、耐老化
耐热性能良好，常温下无蠕变
耐水渍，在潮湿环境中长期负荷稳定
抗焊性、阻燃性能良好
抗震性能良好应用优点
锚固力强，形同预埋无膨胀应力，边距间距小
安装快捷，凝固迅速，节省施工时间玻璃管包装利于目测管剂质量玻璃管粉碎后充当细骨料，粘接充分应用领域适用于重载在近边距和狭窄构件（柱、阳台等）上固定可在混泥土（=>C25 砼）里使用可在耐压的天然石里锚固（未经检验）适用于以下锚固：钢筋固、金属构件、拖架、机器基板、道路护栏、模板的固定、隔音墙墙脚的固定、路牌的固定、枕木的固定、楼板护边、重型支撑粱、屋面装饰构件、窗户、护网、重型电梯、楼板支撑、施工支架的固定、穿传输系统、轨枕的固定、支架和货架系统的固定、防撞设施、汽车拖架、支柱、烟囱、重型广告牌、重型隔音墙、重型门的固定、成套设备的固定、塔吊的固定、管道的固定安装、重型拖架、导轨的固定、钉板的连接、重型空间分割装置、货架、遮阳蓬固定
不锈钢A4 锚拴可用于室外、潮湿空间、工业污染区、近海区镀锌钢、不锈钢A4 不适用于含氯的潮湿空间（如室内游泳池等）
适用于较小轴距和多个锚固点的基板的固定。
