机箱结构设计技术规范
机箱结构设计技术规范
5.3.2.2零件清单：分为《IPC-XXXXXX零件清单》与《IPC-XXXXXX零件清单（非军工产品）》，
包括设计机箱的关键重要零件和一般零件的图纸清单和应用到的机箱辅件清单，非军工
产品零件清单无产品特性分类，详见附表及填表说明；
5.323总装图：要能够明确表达岀主要零、部件及元器件的安装位置，机箱的外型、安装尺寸，
并在标题栏上方列出主要零、部件及元器件清单，对于关键重要零件在备注栏中分别标
注“G”与“Z”标示；
5.324部件图：在总装图不能完全表达设计意图时，还需做岀部件图， 部件图的要求同于总装图；
5.3.2.5零件图：是整套图纸的最基本单元，要求能按制图标准清楚表达零件，对于关键重要尺
的特性；具有此特性的零件称关键零件；
重要特性：如有故障，可能会导致最终产品不能完成所要求使命的特性；具有此特性的零件称重要零件； 一般特性：该特性虽与产品质量有重要关系，但如有故障，一般不会影响产品的使用性能；仅有此特性的 零件称一般特性；
4机箱设计的基本要求
4.1证产品技术指标的实现：设计机箱时，必需考虑机箱内部元、器件相互间的电磁干扰和热的影响，
行机箱结构设计，应深入实际，详细研究产品的各项技术指标，了解国内外同类产品或相近类型
产品的结构与使用情况，然后再确定结构的形式。
5.2确定机箱的类型和外形尺寸：
5.2.1机箱类型是在总体布局过程中，根据不同的产品应用需求，制定各种不同方案，经过讨论分
析和比较而确定是壁挂式、桌面式、还是上架式的。
5.2.2机箱尺寸是按机箱内元器件的大小确定初步尺寸，然后根据这个尺寸选用标准尺寸；也可先
减振、屏蔽及走线的方便美观程度等来确定的。
东莞工业机箱设计标准
东莞工业机箱设计标准东莞工业机箱设计标准是根据国家标准和行业规范制定的，以下是其主要内容：1. 外观设计：工业机箱的外观设计应符合工业美学原则，具备简洁、美观、实用的特点。
外壳材料应选用高强度、耐腐蚀、不变形的材料，如铝合金、镀锌钢板等。
2. 尺寸要求：机箱尺寸应根据机器设备的需要进行合理设计，确保内部空间充足，方便安装和维修。
机箱的尺寸应符合行业规范，并满足设备散热需求。
3. 结构设计：机箱内部结构设计应合理布局，符合设备组件的安装需求。
机箱底部应设有足够的空间用于安装电源、硬盘等设备。
机箱内部应设置合理的隔板和固定装置，保证设备在运输过程中不受到震动和碰撞。
4. 散热设计：工业机器设备通常工作时间较长，散热需求较高。
因此，机箱设计应合理设置散热孔和散热风扇，确保设备的稳定运行。
散热设计应考虑到机箱内部空气流通的需求，同时避免灰尘和异物进入机箱内部。
5. 安全设计：工业机箱应具备良好的防尘、防水、防腐蚀性能，以适应各种恶劣工作环境。
机箱外壳应具备防静电功能，以保护设备免受静电干扰。
机箱的电缆线路应设计合理，防止短路和火灾等安全事故。
6. 安装和维修：机箱的设计应方便设备的安装和维修。
机箱内部应留有足够的空间，方便工程师进行线路连接和设备调试。
机箱外观应设有合理的开口或拆卸方式，方便维修人员进行维修和更换故障零部件。
7. 标识和包装：机箱上应标明生产厂家、产品型号、生产日期、合格证书等信息。
机箱在出厂前应进行严格检验和测试，确保产品质量。
机箱的包装应牢固可靠，防止在运输过程中受到损坏。
以上是东莞工业机箱设计标准的主要内容，通过遵守这些标准，可以保证工业机箱的性能稳定、使用安全、便于维护和维修，从而满足不同行业对工业机箱的需求。
机箱结构设计技术规范
4.4.1准化是国家的一项重要技术经济政策和管理措施，它对于提高产品质量和生产率、便于使用维修、加强企业管理、降低生产成本等都具有重要作用。结构设计中必须尽量减少特殊零、部件的数量，增加通用件的数量，尽可能多的采用标准化、规格化的零、部件和尺寸系列(尽量采用标准库中和国标零部件)。
5.2确定机箱的类型和外形尺寸：
5.2.1机箱类型是在总体布局过程中，根据不同的产品应用需求，制定各种不同方案，经过讨论分析和比较而确定是壁挂式、桌面式、还是上架式的。
5.2.2机箱尺寸是按机箱内元器件的大小确定初步尺寸，然后根据这个尺寸选用标准尺寸；也可先选定标准的外形尺寸，再进行箱内的元器件布局分配。
4.2便于设备的操作使用与安装维修：为了能有效地操作和使用设备，必须使机箱的结构设计符合人的心理和生理特点，同时还要求结构简单，装拆方便。此外，面板上的控制器、显示装置必须进行合理选择与布局，以及考虑操作人员的人身安全等等。
4.3良好的结构工艺性：结构与工艺是密切相关的，采用不同的结构就相应有不同的工艺，而且机箱结构设计的质量必须要有良好的工艺措施来保证。因此，要求设计者必须结合生产实际考虑其结构工艺性。
XXX…-XXX
图纸流水号如：01~99
M：零件图S：丝印图
H：碰焊图W：线组图
P：包装图ZP：装配图
产品型号
例：编号IETH802-M01，其中：IETH802表示产品型号，M表示零件图，01表示第一张图纸。
5.3.4除电镀外，所有零件的表面处理，在零件图、碰焊图中只注明“喷漆”或是“喷粉”，具体颜色在《零件清单》中注明，不做表面处理的零件，镀涂栏内不填内容。
6.3箱盖组件
6.3.1箱盖：箱盖的外型尺寸：一般与箱体同宽，与箱体接触面有良好的电接触，单边间隙留0.3mm较适宜；

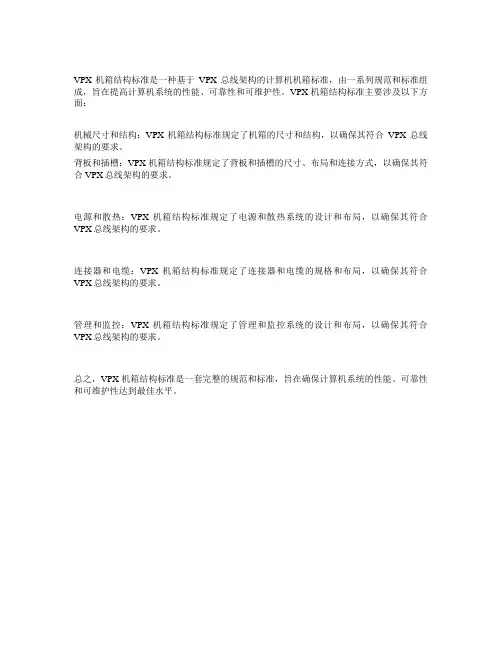

vpx机箱结构标准
VPX机箱结构标准是一种基于VPX总线架构的计算机机箱标准，由一系列规范和标准组成，旨在提高计算机系统的性能、可靠性和可维护性。
VPX机箱结构标准主要涉及以下方面：
机械尺寸和结构：VPX机箱结构标准规定了机箱的尺寸和结构，以确保其符合VPX总线架构的要求。
背板和插槽：VPX机箱结构标准规定了背板和插槽的尺寸、布局和连接方式，以确保其符合VPX总线架构的要求。
电源和散热：VPX机箱结构标准规定了电源和散热系统的设计和布局，以确保其符合VPX总线架构的要求。
连接器和电缆：VPX机箱结构标准规定了连接器和电缆的规格和布局，以确保其符合VPX总线架构的要求。
管理和监控：VPX机箱结构标准规定了管理和监控系统的设计和布局，以确保其符合VPX总线架构的要求。
总之，VPX机箱结构标准是一套完整的规范和标准，旨在确保计算机系统的性能、可靠性和可维护性达到最佳水平。
机箱设计规范
深圳市研祥智能编号：WC-R&D- 版本： A0 页次： 1 / 23 科技股份有限公司编写：审核：批准/日期：1.范围本规范适用于工业计算机类标准19＂上架机箱的结构设计。
2规范性引用标准及参考文献2.1GB/T 3047.2-1992 高度进制为44.45mm的面板、机架和机柜基本尺寸系列2.2GB/T 14665-1998 机械工程CAD制图规则2.3GB/T 2822-1991 标准尺寸2.4《电子设备结构设计原理》3机箱设计的基本要求3.1.1保证产品技术指标的实现：设计机箱时，必需考虑机箱内部元、器件相互间的电磁干扰和热的影响，以提高电性能的稳定性；必需注意机箱的强度、钢度问题，以免产生变形，引起电气接触不良、门、插接件卡滞，甚至受振后损坏；必需按实际工作环境和使用条件，采取相应的措施以提高设备的可靠性和使用寿命，保证产品技术指标的实现。
3.1.2便于设备的操作使用与安装维修：为了能有效地操作和使用设备，必须使机箱的结构设计符合人的心理和生理特点，同时还要求结构简单，装拆方便。
此外，面板上的控制器、显示装置必须进行合理选择与布局，以及考虑操作人员的人身安全等等。
3.1.3良好的结构工艺性：结构与工艺是密切相关的，采用不同的结构就相应有不同的工艺，而且机箱结构设计的质量必须要有良好的工艺措施来保证。
因此，要求设计者必须结合生产实际考虑其结构工艺性。
3.1.4贯彻标准化、模块化：3.1.4.1标准化是国家的一项重要技术经济政策和管理措施，它对于提高产品质量和生产率、便于使用维修、加强企业管理、降低生产成本等都具有重要作用。
结构设计中必须尽量减少特殊零、部件的数量，增加通用件的数量，尽可能多的采用标准化、规格化的零、部件和尺寸系列(尽量采用标准库中和国标零部件)。
深圳市研祥智能科技股份有限公司编号： WC-R&D-版本： A0 页次： 2 / 233.1.4.2模块化是标准化的发展，是标准化的高级形式，用模块可组合成新的系统，也易于从系统中拆卸更换。
钣金机箱机柜结构设计
钣金机箱机柜结构设计一、机箱机柜的设计原则1.结构牢固：机箱机柜的设计应考虑设备的质量和重量，确保机箱机柜能够承受设备的重量，并经受得住外部冲击和振动的影响。
2.优良的通风性能：机箱机柜应具备良好的通风性能，以保证设备在长时间运行时的散热效果，并且防止灰尘积聚。
3.适宜的布线空间：机柜内部要有适宜的空间来安放电缆和其他配件，并保证良好的布线，便于设备的安装和维护。
4.美观大方：机箱机柜的外观设计要简洁美观，与周围环境相协调，能够体现出产品的高品质和专业性。
5.可拓展性：机箱机柜应考虑到未来设备的扩展需要，可以根据实际需求进行拓展。
二、机箱机柜的结构设计1.外壳设计：机箱机柜的外壳一般采用钣金材料制作，常见的材料有冷轧钢板、不锈钢和铝合金等，具有良好的强度和耐腐蚀性。
外壳可以设计为单片式或组装式，便于运输和安装。
2.门设计：机箱机柜的门一般采用透明玻璃门或钢化玻璃门，方便用户观察设备运行情况。
门的开合方式可以采用旋转门、滑动门或抽屉式门等，以提高使用的便利性和人体工程学设计。
3.散热设计：机箱机柜的散热设计要考虑到电子设备的热量释放问题，可以采用风机、散热片等结构，以增加散热效果。
4.支架设计：机箱机柜的支架设计要稳定可靠，一般采用可调节的支撑脚，可以根据地面的平整度进行调整。
支架一般由角铁或方管制作，具有良好的承重性能。
5.内部结构设计：机柜内部的结构设计要考虑到设备的安装和维护，可以设计为可拆卸的安装板、专用固定器等，方便设备的安装和固定。
6.布线设计：机柜内部的布线设计要有合理的通道和插槽，使电缆和其他配件能够整齐有序地布放，方便维护和管理。
三、机箱机柜的材料选择1.外壳材料：常用的外壳材料有冷轧钢板、不锈钢和铝合金等，根据设备的使用环境选择合适的材料。
2.内部结构材料：内部结构一般使用角铁或方管，具有良好的承重性能和稳定性。
3.高效散热材料：为了提高散热效果，可以在机箱机柜内部添加散热片、风扇和导热材料等。
机箱结构设计技术规范
机箱结构设计技术规范一、引言机箱是电子设备的重要组成部分，它的结构设计直接影响到设备的使用效果和使用寿命。
为了保证机箱的可靠性、安全性和易用性，制定机箱结构设计技术规范是非常必要的。
二、机箱结构设计基本原则1.结构稳定性：机箱的结构设计要保证其在正常使用过程中不会出现晃动、变形等情况，以确保设备的稳定性和可靠性。
2.材料选用：机箱的材料应选择高强度、耐腐蚀、耐磨损的工程塑料或金属材料，以满足机箱的使用要求。
3.散热设计：机箱的散热设计要合理，保证设备在工作过程中不会因过热而损坏，可以通过增加散热孔、风扇等方式进行散热。
4.维修便利性：机箱的设计要考虑到设备的维修需求，方便维修人员对机箱内部进行检修和维护。
5.外观设计：机箱的外观设计要美观大方，符合用户的审美要求，提升产品的附加值。
三、机箱结构设计要求1.外壳结构设计（1）外壳应采用防水、防尘设计，以保护内部设备免受外界环境的干扰。
（2）外壳应具备抗震性能，以降低设备在运输或工作过程中的振动对内部设备的影响。
（3）外壳应具备防静电性能，以保护内部电子器件免受静电干扰和损坏。
2.散热系统设计（1）机箱应设计合理的散热通风孔和风扇，以保证设备在工作时的散热需求。
（2）机箱内部应布置合理的散热导向板，可通过对空气流动的引导，提高散热效果。
3.维修便利性设计（1）机箱内部应有足够的空间供维修人员对各个部件进行检修和维护。
（2）机箱内部部件应采用易于拆卸和更换的方式设计，方便维修人员操作。
4.运输和安装设计（1）机箱应具备适合的尺寸和重量，方便运输和携带。
（2）机箱应具备易于安装和拆卸的特性，降低安装人员的操作难度。
5.安全设计（1）机箱应具备防火、防爆等安全设计，以保障用户的人身和财产安全。
（2）机箱的电源部分应采用防电击设计，以防止用户触电事故的发生。
四、结论机箱结构设计技术规范对保证机箱的可靠性、安全性和易用性起着至关重要的作用。
制定和遵守机箱结构设计技术规范，不仅可以提高机箱产品的质量和市场竞争力，同时也有助于改进用户体验和提升品牌形象。
19in机柜、箱设计规范
19in机柜、箱设计规范一、前言1、何谓19英寸机箱?19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。
19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。
其主要特征是:1.其内腔宽度以5.08㎜为模数,1TE=5.08㎜,19英寸标准机箱共84TE,因而内腔宽度为426.72㎜,其中面板宽度也以5.08㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。
2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。
2、19英寸机箱和机柜的由来19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。
3、19英寸机箱产品的种类机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。
二.19英寸机箱外部和机柜的规格1、机柜之规格机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。
但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸=44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件名称：机箱结构设计规范编号：RD-SJ-004 版本：A0 页次： 1 / 23编写：审核：批准/ 日期：1 范围本规范适用于工业类计算机机箱的结构设计，并针对军工产品与需要实施特性分类的工业计算机规定了特性分类在设计文件上的表示方法。
2 规范性引用标准及参考文献2.1 GB/T 3047.2-1992 高度进制为44.45mm的面板、机架和机柜基本尺寸系列2.2 GB/T 14665-1998 机械工程CAD制图规则2.3 GB/T 2822-1991 标准尺寸2.4 SJ/T 207.1-3-1999 中华人民共和国电子行业标准《设计文件管理制度》2.5 《电子设备结构设计原理》3 定义：特性分类：根据特性的重要程度，对其实施分类的过程。
特性分为三类：关键特性、重要特性和一般特性；关键特性：如有故障，可能危及人身安全、导致武器或完成所要求使命的主要系统失效的特性；具有此特性的零件称关键零件；重要特性：如有故障，可能会导致最终产品不能完成所要求使命的特性；具有此特性的零件称重要零件；一般特性：该特性虽与产品质量有重要关系，但如有故障，一般不会影响产品的使用性能；仅有此特性的零件称一般特性；4 机箱设计的基本要求4.1 证产品技术指标的实现：设计机箱时，必需考虑机箱内部元、器件相互间的电磁干扰和热的影响，以提高电性能的稳定性；必需注意机箱的强度、钢度问题，以免产生变形，引起电气接触不良、门、插接件卡滞，甚至受振后损坏；必需按实际工作环境和使用条件，采取相应的措施以提高设备的可靠性和使用寿命，保证产品技术指标的实现。
4.2 便于设备的操作使用与安装维修：为了能有效地操作和使用设备，必须使机编号：RD-SJ-004 版本：A0 页次： 2 / 23箱的结构设计符合人的心理和生理特点，同时还要求结构简单，装拆方便。
此外，面板上的控制器、显示装置必须进行合理选择与布局，以及考虑操作人员的人身安全等等。
2.6 良好的结构工艺性：结构与工艺是密切相关的，采用不同的结构就相应有不同的工艺，而且机箱结构设计的质量必须要有良好的工艺措施来保证。
因此，要求设计者必须结合生产实际考虑其结构工艺性。
2.7 贯彻标准化、模块化：4.3 准化是国家的一项重要技术经济政策和管理措施，它对于提高产品质量和生产率、便于使用维修、加强企业管理、降低生产成本等都具有重要作用。
结构设计中必须尽量减少特殊零、部件的数量，增加通用件的数量，尽可能多的采用标准化、规格化的零、部件和尺寸系列( 尽量采用标准库中和国标零部件) 。
4.4 模块化是标准化的发展，是标准化的高级形式，用模块可组合成新的系统，也易于从系统中拆卸更换。
模块具有典型性、通用性、互换性、或兼容性。
标准化通用化只是在零件级进行通用互换，模块化则是在部件级，甚至子系统级进行互换通用，从而实现更高层次的简化。
5 机箱设计的其本步骤5.1 细研究产品的技术指标；5.1.1 产品的技术指标是设计、制造与使用的唯一依据，亦是检验产品质量的客观标准，为了正确的进行机箱结构设计，应深入实际，详细研究产品的各项技术指标，了解国内外同类产品或相近类型产品的结构与使用情况，然后再确定结构的形式。
5.2 确定机箱的类型和外形尺寸：5.2.1 机箱类型是在总体布局过程中，根据不同的产品应用需求，制定各种不同方案，经过讨论分析和比较而确定是壁挂式、桌面式、还是上架式的。
5.2.2 机箱尺寸是按机箱内元器件的大小确定初步尺寸，然后根据这个尺寸选用标准尺寸；也可先选定标准的外形尺寸，再进行箱内的元器件布局分配。
编号：RD-SJ-004 版本：A0 页次： 3 / 232.8 面板设计、机箱内元器件的排列布局；2.9 面板的尺寸是在机箱类型、尺寸确定后定下的，而面板上各种操纵和显示装置的选择和布局，应该根据电原理图的要求、人机工程、造型、通风等因素综合考虑。
2.10 机箱内部元器件的排列是根据电原理图，主要元、器件的外形尺寸及相互关系，并考虑通风、减振、屏蔽及走线的方便美观程度等来确定的。
4.5 确定机箱零、部件结构形式，绘制零件图纸5.3 图纸是工业的语言，再好的设计，也需用它表达出来，一套清晰完整的图纸是一个好的产品的前提和保证。
我公司机械图采用《中国国家工程制图标准》，投影方式采用第一视角投影法，尺寸标注参照GB/T2822-1981，对于由主要尺寸导出的因变量尺寸和工艺上工序间的尺寸，不受此限制；对已有标准规定的尺寸，可按专用标准选用，机械组参照GB/T 14665-1998 所做的《模板及图框使用说明》对CAD电子档、图框、图层、图线等也做了详细规定，详见《受控文件归档模板》。
5.4 本公司一套完整的机械资料由以下9 部份组成：1. 图纸封面；2. 零件清单；3. 总装图；4. 部件图；5. 零件图；6. 碰焊图；7. 丝印图；8. 包装图；5.1.2 产品使用说明书；5.2.3 图纸封面：包括所设计机箱的名称及设计、审核、批准的签名；5.2.4 零件清单：分为《IPC-XXXXXX零件清单》与《IPC-XXXXXX零件清单( 非军工产品）》，包括设计机箱的关键重要零件和一般零件的图纸清单和应用到的机箱辅件清单，非军工产品零件清单无产品特性分类，详见附表及填表说明；5.2.5 总装图：要能够明确表达出主要零、部件及元器件的安装位置，机箱的外型、安装尺寸，并在标题栏上方列出主要零、部件及元器件清单，对于关键重要零件在备注栏中分别标注“G”与“Z”标示；5.2.6 部件图：在总装图不能完全表达设计意图时，还需做出部件图，部件图的要求同于总装图；文件名称：机 箱结构设计规范编号： RD-SJ-004版本： A0页次： 4 / 232.11 零件图：是整套图纸的最基本单元，要求能按制图标准清楚表达零件，对于关键 重要尺寸，需在标示尺寸后分别标注 “（ Gx ）”与 “（Zx ）”标示，“x ”表示处数，如：图上尺寸 28±0.01 是第 3 处 关键尺寸，标示为“ 28±0.01（G3）”，同时在标题栏中注明零件 名称、数量、所属机箱、图号、材料、表面镀涂、零件版本以及 关键 重要零件标示等，如果同时具有关键特性和重要特性的零件 图，则只在图纸标题栏内标注“ G ”；2.12 碰焊图：要求能够清楚表达各碰焊件的位置， 在有严格尺寸要求时，还需标注尺寸、公差，在碰焊图明细栏中，需详细列出碰焊件的 代号、名称、图号、数量；2.13 丝印图：必须能清楚表达出丝印文字、图形的位置；技术要求中应注明丝印文字、图形的高度，字体类型、颜色等；颜色 PANTONE色卡表示；4.6 机械图纸编号规则如下：XXX ⋯-X XX图纸流水号如： 01~99 M ：零件图 S ：丝印图 H ：碰焊图 W ：线组图 P ：包装图 ZP ：装配图产品型号例：编号 IETH802-M01 ，其中： IETH802 表示产品型号， M 表示零件图， 01 表示第一张图纸。
4.7 除电镀外，所有零件的表面处理，在零件图、碰焊图中只注明“喷漆”或是“喷粉”，具体颜色在《零件清单》中注明，不做表面处理的零件， 镀涂栏内不填内容。
5.5 资料审核5.1.3 军工产品及与需要实施特性分类的产品审核，图纸及清单经审批后，分编号：RD-SJ-004 版本：A0 页次： 5 / 23别交工程进行工艺会签，交品质进行质量会签及认证进行标准化审核才能受控发放；2.14 一般产品的图纸及清单的受控，只需审批后就可送文控受控，其他签核栏用“/”划掉。
机箱6 机箱的结构件：4.8 机箱零部件的分类及命名：背板组件导轨面板组件箱盖组件箱体组件箱盖箱盖压板背板挡口板面板挂耳把手门组件面板支架可做成一体门门玻璃铰链压条EMC弹片进风防尘组底板组件喇叭架驱动器组件箱体前压条后压条防尘网架防尘网盖风扇架底板支架插槽架I/O 架I/O 弹片AT ATX编号：RD-SJ-004 版本：A0 页次： 6 / 23如上图所示，机箱主要由五大部份组成，各部份又分成若干小的部份，在没有特殊要求的情况下，零件图中的零件名称需按上图所列的零件名称命名，上图也可作为整套机箱设计完后的对照检查使用。
2.15 面板组件（摘自GB/T 3047.2-92 ）4.9 面板（见图1-1～图1-3）图1-1 图1-2 图1-35.6 面板宽度B的尺寸系列：482.6 ，609.6，762.0mm5.7 高度H的尺寸系列见表1-15.8 面板的材料：面板一般使用型材或 2.50mm冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、8.0mm、6.0mm、5.0mm几个规格；5.9 面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机箱面板的左上角醒目位置，特殊情况可例外；编号：RD-SJ-004 版本：A0 页次：7 / 23 表1-1图号代号n.UH h1 h2 h3±0.41-11U 43.6 5.92U 88.1 37.71U 43.6 5.9 31.82U 88.1 5.9 76.21-23U 132.5 37.7 57.154U 177 37.7 101.65U 221.5 37.7 146.16U 265.9 37.7 190.56U 265.9 37.7 57.15 76.27U 310.3 37.7 88.9 57.158U 354.8 37.7 101.6 76.2 1-3 9U 399.2 37.7 101.6 120.6 10U 443.7 37.7 101.6 165.111U 488.1 37.7 133.3 146.112U 532.6 37.7 133.3 190.6注：表中：U=44.45mm；H=nXU-0.8mm；当结构设计需要增加不足1U的面板高度时，允许在H值上增加1/2U，但h1、h2、h3 不变。
6.2.1.5 面板安装槽口或安装孔的尺寸见图1-4：图1-4编号：RD-SJ-004 版本：A0 页次：8 / 23 2.16 面板的类型与机柜立柱的配合示意，见图1-5：图1-5编号：RD-SJ-004 版本：A0 页次：9 / 23 2.17 面板与机柜（或机架）在宽度方向上的安装尺寸（见图1-6、表1-2）图1-6表1-2B B1 B’min4.10 465 4505.10 592 5775.1.4 744.4 729.4编号：RD-SJ-004 版本：A0 页次：10 / 232.18 挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/T3047.2-92；2.19 把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U（包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3；2.20 面板支架：面板支架是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，面板支架不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，面板支架上开关类的开孔可参照《机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大4.11mm，面板支架与箱体之间的间隙单边留0.2mm比较合适；2.21 门组件：门组件一般由门、玻璃、门绞几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门绞是把门与箱体联接起来的一个重要部件，应优先选用《机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留0.3mm比较合适，靠近门绞侧的间隙可适当放大，考虑到转动干涉及外表的美观，门绞侧的边可铣成斜边，门框相应位置也需倒角；5.11 箱盖组件5.1.5 箱盖：箱盖的外型尺寸：一般与箱体同宽，与箱体接触面有良好的电接触，单边间隙留0.3mm较适宜；编号：RD-SJ-004 版本：A0 页次：11 / 232.22 箱盖压条：为便于箱盖与箱体固定，在箱盖内侧设计有压条，帮助箱盖卡在箱体上，一般压条与箱盖间的间隙等于面板支架的板厚加上0.3mm；编号：RD-SJ-004 版本：A0 页次：12 / 23 2.23 箱体组件：箱体、面板与箱盖的基本尺寸（见图1-7、表1-3）；图1-7表1-3B 482.6 609.6B3（包含机箱两导轨）<449（推荐不含导轨425）<576（推荐不含导轨560）H 见表1-1H3 ≦H(参照GB/T2822-1981选用标准尺寸)D3 240、300、360、420，需要时按60mm增量增加编号：RD-SJ-004 版本：A0 页次：13 / 232.24 箱体是整个机箱的重要组成部分之一，它不光承担机箱中电子元器件的“保卫”、屏蔽、固定的任务，还要在适当的位置对电子元器件的连接线加以固定；箱体与其它部件碰焊时，焊点间距不得大于50mm，对一些外露的窄长缝隙，需加以处理，方法有三种， a 减小碰焊点间距，b 缩小固定螺钉间距，c 增加EMC弹片；4.12 驱动器架：驱动器架可按其在机箱中所处位置及与相邻零件、元件的位置关系确定，驱动器需有前后调节的空间，与驱动器配合时建议侧面单边间隙留5.12mm，驱动器架与驱器以及机壳要保证有良好的电气接触，例如可在橡胶减震上装跨接弹片，在不装光软驱的情况下，还应设计光、软驱盖板，光软驱盖应优先选用《机械设计通用件标准库》中的。
