铁路施工作业指导书范本《隧道篇》隧道篇隧道开挖作业指导书1目的明确隧道开挖作业的工艺流程、操作要点与相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。
2编制根据⑴《客运专线铁路隧道工程施工指南》（TZ214-2005）⑵《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号⑶《新建铁路福厦线施工图设计文件》3适用范围适用于新建铁路福厦线双线隧道正洞及其辅助坑道的开挖施工。
4隧道开挖施工4.1方案设计要求本线隧道按新奥法原理组织施工，并要根据不一致围岩级别及周边环境选择相应工法，应根据监控量测结果，适时施作二次衬砌。
黄土隧道施工严格按照“严控水、强支护、短进尺、勤量测”的原则组织施工，应特别注意地表冲沟、陷穴对隧道的影响，要加强调查与处理。
石质隧道破碎带按照“先支护、后开挖、短进尺、弱爆破、快封闭、勤量测”的原则进行组织施工。
隧道开挖前，首先完成洞口截水沟、洞口土方及边仰坡防护施工。
洞口土方使用挖掘机配合装载机自上而下分层施工，大型自卸汽车运输，并及时做好坡面防护，开挖一段（台阶）防护一段（台阶）。
洞口明洞使用明挖法施工，开挖至明暗分界线后，先施做护拱混凝土，然后施做暗洞超前大管棚，随后立即做好明洞衬砌，随后进入暗洞施工，待明洞混凝土达到设计规定的强度后及时进行明洞洞顶回填。
暗洞开挖根据围岩情况Ⅴ级地段使用CRD法或者双侧壁导坑法施工，Ⅳ级使用CD法或者弧型导坑预留核心土法施工，每循环进尺操纵在1m以内，Ⅱ、Ⅲ级及横洞Ⅳ、Ⅴ级围岩使用台阶法施工，每循环进尺操纵在2.5m以内。
黄土隧道开挖使用人工配合挖掘机进行，出碴使用装载机配合大型或者中型自卸汽车无轨运输。
石质隧道使用钻爆法开挖，出碴使用装载机配合大型或者中型自卸汽车无轨运输。
施工通风使用管道压入式通风。
在施工过程中应不断总结经验，优化工艺。
加强超前地质预测、预报，加强围岩监控量测管理。
根据量测结果，及时调整预留变形量及支护参数，适时施作二次衬砌，确保隧道安全。
铁路客运专线隧道工程超前支护施工作业指导书
铁路客运专线隧道工程超前支护施工作业指导书4.1超前长管棚施工4.1.1.超前长管棚设计说明在隧道暗洞开挖之前完成超前长管棚预支护。
(1)长管棚布置形式长管棚在隧道拱顶140°范围环向布置。
(2)导向墙管棚导向墙采用C20混凝土，截面尺寸为1m×1m，为保证导向墙基础稳定，环向长度根据实际情况确定。
导向墙内设2榀工18工字钢架，钢架外缘设Φ140×5mm热轧无缝钢管导向管，导向钢管与钢架焊接。
(3)长管棚构造及设计参数钢管规格：长管棚钢管及钢花管，采用Φ108×6mm热轧无缝钢管制作。
每节钢管两端均预加工成外丝扣，以便于接头钢管连接。
接头钢管长0.3m，采用Φ114×6mm热轧无缝钢管制作。
钢花管上钻注浆孔，孔径10～16mm，空间距188mm，呈梅花形布置，尾部留不钻孔的止浆段150cm。
管距：环向间距40cm。
倾角：外插角为1°～3°，具体可根据实际情况作调整。
注浆设计：长管棚注浆采用水泥浆，水泥浆水灰比1：1（重量比）；注浆压力0.5～3.0MPa。
为提高钢管抗弯能力，在钢管及钢花管内设置钢筋笼，钢筋笼由四根主筋和固定环组成，主筋直径为Φ18，固定环采用段管节，节长3～5 cm，与主筋焊接，布置间距1.5m。
4.1.2.超前长管棚施工工艺超前长管棚施工工艺详见“图4-1 超前长管棚施工工艺流程图”。
4.1.3.超前长管棚施工方法(1)施工准备进行现场地质调查，备齐各种机具、材料，按照设计要求进行注浆设计并进行钻进注浆试验，取得管棚钻进、注浆施工经验。
根据试验效果确定施工工艺参数，制定施工方案。
施工前精确测量放样。
(2)施作导向墙在明挖时预留的台阶上采用脚手架搭设作业平台，按设计轮廓人工开挖。
开挖完成后立模灌注混凝土，模版采用组合钢模版，混凝土集中拌合，运输车运输，泵送入模，机械振捣密实。
工字钢架、导向钢管按设计设置。
(3)长管棚施工图4-1 超前长管棚施工工艺流程图钻机就位：以导向墙内的导向钢管定位、定向，严格控制钻孔上抬量和角度，外插角控制在1°～3°。
铁路客运专线隧道钢架支护施工作业指导书
隧道钢架支护施工作业指导书1、编制目的对隧道的钢架支护作业进行标准化操作，保证工程质量和安全。
2、适用范围适用于本标段所有Ⅲ级、Ⅳ级、Ⅴ级围岩的隧道支护。
3、职责分工由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。
由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。
由安质部进行施工质量和安全控制。
4、编制依据技术标准/质量标准《客运专线隧道工程施工质量验收暂行标准》－铁建设[2005]160号《客运专线隧道工程施工技术指南》－TZ214-2005《铁路隧道喷锚构筑法技术规范》—TB10108-2002 J159-20025、设计参数Ⅲb级围岩地段：上台阶格栅钢架加强支护，纵向间距1.2m；Ⅲc级围岩地段：拱墙格栅钢架加强支护，纵向间距1.0m；Ⅳa级围岩段：拱墙格栅钢架加强支护，纵向间距1.0m；Ⅳb级围岩地段：全环I18工字钢架加强支护，纵向间距1.0m；Ⅴb级围岩断层地段：全环I20a工字钢架加强支护，纵向间距0.6m；Ⅴb级围岩浅埋地段：全环I22a工字钢架加强支护，纵向间距0.6m；Ⅴb级围岩偏压地段：全环I22a、I18工字钢架加强支护，纵向间距0.6m。
6、格栅钢架与型钢钢架格栅钢架与型钢钢架的作用区别，格栅钢架与型钢钢架两者的力学作用是完全不同的，前者与喷砼并用，才能发挥其支护作用，而且不能立即发挥承载作用。
而后者可立即独立发挥作用，因此需采用型钢钢架的决不能用格栅钢架代替。
在施工设计有格栅钢架段时，要备有型钢钢架，以在围岩不稳定需立即支撑起作用时代替格栅钢架。
型钢钢架在架设后必须马上用楔块与围岩楔紧才能使钢支撑马上受力并起作用。
7、钢架制作钢架按设计要求在现场加工成型，将加工场地用砼硬化，按设计放出加工大样，型钢、钢筋根据工艺要求预留焊接收缩余量及切割加工余量。
7.1格栅钢架格栅钢架在钢构件加工厂内统一加工，现场绘制1:1的大样，严格放样尺寸，格栅钢架制作及加工由项目经理部工程部长负责交底, 项目经理部总工程师负责审核，根据设计大样图加工。
铁路客运专线隧道工程系统支护施工作业指导书
铁路客运专线隧道工程系统支护施工作业指导书系统支护采用锚喷支护，内容包括：挂钢筋网、安装钢架、钻设系统锚杆、喷混凝土。
具体采用带排气装臵的中空注浆锚杆、Ф22mm 砂浆锚杆、钢筋网、工字钢架、C25喷射（改性聚脂纤维）混凝土等支护措施。
支护紧跟开挖面及时施作，以减少围岩暴露时间，抑制围岩变形，防止围岩在短期内松弛剥落。
钢架、钢筋网和锚杆由洞外构件厂加工，人工安装钢架，挂设钢筋网，锚杆钻机或锚杆台车及凿岩机施作系统锚杆。
喷射机械手或TK961型湿喷机作业。
喷锚支护施工程序见“图5-1 喷锚支护施工程序框图”。
5.1.中空注浆锚杆施工图5-1 喷锚支护施工程序框图⑴中空注浆锚杆施工工艺其施工工艺详见“图5-2 中空注浆锚杆施工工艺流程图”。
⑵中空注浆锚杆施工方法中空注浆锚杆主要用来作系统支护。
本隧道正洞拱部均采用待排气装臵的中空注浆锚杆，做法是：开挖后在拱部按设计要求间距打设锚杆，然后压注水泥砂浆，在隧道的拱部形成整体支护结构。
图5-2 中空注浆锚杆施工工艺流程图放样：按设计位臵及间距在隧道拱部标出锚杆位臵；连接锚杆：先清理钻头、锚杆孔中异物，然后将钻头安装在锚杆一端，用连接套将锚杆另一端与凿岩机连接。
钻进及安装：将锚杆的钻头对准拱部标出的锚杆位臵孔位，对凿岩机供风供水，开始钻进，钻进应以多回转、少冲击的原则进行，以免钻碴堵塞凿岩机的水孔；钻至设计深度后，用水或高压风清理锚杆孔，确认畅通后卸下钻杆连接套，保持锚杆的外露长度为10～15cm。
注浆：锚杆注浆采用专用锚杆注浆机。
为了保证注浆不停顿地进行，注浆前应认真检查注浆泵的状况是否良好、配件是否备齐、制浆的原材料是否备齐、质量是否合格等。
采用水泥砂浆，按以下程序进行注浆：将锚杆、注浆管及注浆泵用快速接头连接好；开动注浆泵注浆，直至浆液从孔口周边溢出或压力表达到设计压力值为止。
一根锚杆完成后，应迅速卸下注浆软管和锚杆接头，清洗后移至下一根锚杆使用。
⑶施工注意事项浆液应严格按配合比配制，并随用随配。
铁路客运专线隧道工程锚杆支护施工作业指导书

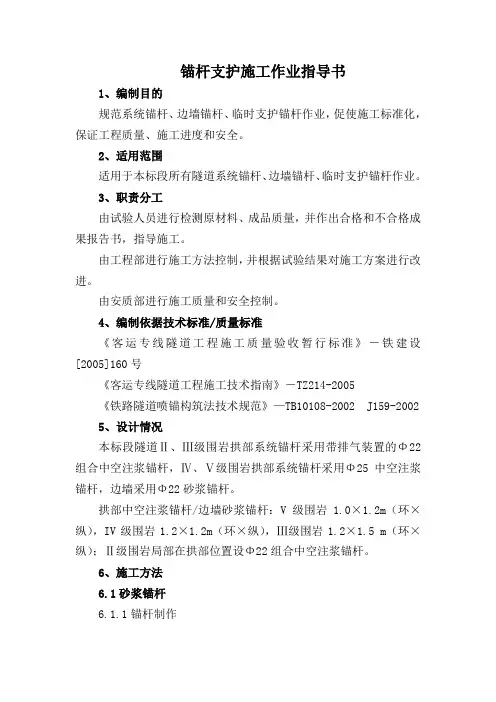

锚杆支护施工作业指导书1、编制目的规范系统锚杆、边墙锚杆、临时支护锚杆作业，促使施工标准化，保证工程质量、施工进度和安全。
2、适用范围适用于本标段所有隧道系统锚杆、边墙锚杆、临时支护锚杆作业。
3、职责分工由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。
由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。
由安质部进行施工质量和安全控制。
4、编制依据技术标准/质量标准《客运专线隧道工程施工质量验收暂行标准》－铁建设[2005]160号《客运专线隧道工程施工技术指南》－TZ214-2005《铁路隧道喷锚构筑法技术规范》—TB10108-2002 J159-20025、设计情况本标段隧道Ⅱ、Ⅲ级围岩拱部系统锚杆采用带排气装置的Φ22组合中空注浆锚杆，Ⅳ、Ⅴ级围岩拱部系统锚杆采用Φ25中空注浆锚杆，边墙采用Φ22砂浆锚杆。
拱部中空注浆锚杆/边墙砂浆锚杆：V级围岩1.0×1.2m（环×纵），IV级围岩1.2×1.2m（环×纵），Ⅲ级围岩1.2×1.5 m（环×纵）；Ⅱ级围岩局部在拱部位置设Φ22组合中空注浆锚杆。
6、施工方法6.1砂浆锚杆6.1.1锚杆制作(1)锚杆构件在加工厂统一加工，锚杆选用的Φ22螺纹钢筋制作，尾部滚丝6cm,要求锚杆杆体必须调直无缺损、无锈、无杂物。
(2)锚杆根据洞内围岩级别制作成不同长度，分类存放，便于取用。
(3)锚杆垫板采用厚6mm钢板制成，规格150×150mm，中间钻孔，垫板由构件加工厂统一加工。
(4)杆体外观要求直径要均匀、一致，无严重锈蚀、弯折。
(5)抗拉强度试验应满足工程要求。
(6)加工后的锚杆的杆体尺寸应符合设计要求，车丝部分无偏心，焊缝表面不得有裂纹、焊瘤等缺陷。
6.2 锚杆施工工艺6.2.1钻孔(1)锚杆放样严格按设计要求成梅花型布置，首先定出位置，孔位允许偏差为±150mm。
铁路客运专线隧道开挖施工作业指导书
隧道开挖施工作业指导书1、编制目的规范本标段隧道工程的各种级别围岩段的开挖施工，保证工程质量和施工安全。
2、适用范围本标段隧道Ⅱ、Ⅲ、Ⅳ、Ⅴ围岩段开挖工序。
3、职责分工由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。
由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。
由安质部进行施工质量和安全控制。
4、编制依据-技术标准／质量标准《客运专线铁路隧道工程施工技术指南》（TZ214-2005）；《客运专线铁路隧道工程施工质量验收暂行规定》（铁建设［2005］160号）；《时速350km双线隧道综合通用图》,图号：长昆客专施（长玉段）隧通01A；各隧道工点施工设计图。
5、开挖工法开挖施工时及时采用物探技术对围岩地质情况进行超前探测，坚持“光面爆破、喷锚紧跟、监控量测、及时反馈和修正”的原则。
Ⅱ级围岩采用全断面法开挖；Ⅲ级围岩采用台阶法开挖；Ⅳ级硬质岩采用弧形导坑预留核心土法；Ⅳ级软弱围岩和Ⅴ级围岩采用三台阶七步开挖法或三台阶临时仰拱法（大拱角台阶法）。
Ⅱ、Ⅲ级围岩施工时，加强掏槽爆破，控制周边光爆，合理进尺，控制超挖，杜绝欠挖，Ⅳ、Ⅴ级围岩坚持“短进尺、弱（不）爆破、强支护、勤量测、紧衬砌、快封闭”的原则。
隧道开挖爆破炮眼残留率硬岩达到80%以上，中硬岩达到60%以上。
5.1 全断面开挖Ⅱ级围岩采用全断面法施工，每循环进尺3m，道开挖后及时施作初期支护。
全断面法施工工艺流程见图1。
5.2 台阶法开挖Ⅲ级围岩地段采用台阶法开挖、预裂爆破，锚喷支护施工方法。
每循环进尺2.4m，隧道开挖后及时施作初期支护。
其施工工艺流程为：超前地质预报→开挖上台阶→初期支护拱部→开挖下台阶→初期支护边墙→完成仰拱混凝土→衬砌。
Ⅲ级围岩台阶法开挖顺序见图2。
5.3 弧形导坑预留核心土法开挖IV级围岩段采用弧形导坑预留核心土法开挖，开挖顺序见图3。
5.4 三台阶七步法开挖三台阶七步开挖法施工工序见图4，施工工艺见图5。
铁路客运专线隧道工程管棚施工作业指导书
管棚施工作业指导书1、编制目的指导本标段隧道工程的洞口、洞身长管棚施工，保证工程质量和施工安全。
2、适用范围本标段设计有洞口、洞身长管棚超前支护的工点。
3、职责分工由试验人员检测原材料、成品质量，判明合格后方可用于施工。
由工程部进行施工方法控制，并根据试验结果对施工方案进行改进。
由安质部进行施工质量和安全控制。
4、编制依据-技术标准／质量标准《客运专线铁路隧道工程施工技术指南》（TZ214-2005）；《客运专线铁路隧道工程施工质量验收暂行规定》（铁建设［2005］160号）；各隧道工点洞口长管棚施工设计图。
5、洞口大管棚施工参数5.1原材料要求①导向管：φ140mm，δ=5mm热轧无缝钢管，长度1m。
②管棚钢管：φ108mm，δ=5mm热轧无缝钢管。
③导向墙：C20混凝土，厚度100cm，宽度100cm。
5.2技术参数①管距：环向中～中40cm。
②倾角：钢管轴线与衬砌外缘线夹角1°～3°。
③钢管施工误差：径向不大于20cm，相邻钢管之间环向不大于5cm。
6、管棚施工长管棚需设子导向墙，按拱部150°范围计算，采用C20砼，截面尺寸为1m×1m，环向长度可根据具体工点实际情况确定，要保证其基础稳定性。
为保证长管棚施工精度，导向墙内设2榀I22a工字钢，钢架外缘设ø140壁厚5mm导向钢管，钢管与钢架焊接。
钢架各单元由16mm厚连接板焊接成型，单元间由螺栓连接，接头处焊缝宽度：腹板h f=9mm，翼缘h f=12mm。
管棚施工主要工序有：洞口开挖，洞口初支防护，锚桩加固底脚，拱架定位架设连接固定及锚固固定，预埋导向管定位焊接，导向墙挂模浇筑，搭设平台，安装钻机，钻孔，安装管棚钢管，管内外注浆。
管棚施工工艺流程图见附图。
6.1长管棚及钢筋制作管棚采用ø108mm热轧无缝钢管，壁厚5mm，在末端的钢管有一端加工成尖形；其它钢管的两端均加工成丝扣，长度为15cm，采用ø114mm壁厚6mm的外套丝扣接头钢管连接工艺。
隧道工程明洞施工作业指导书
目录1.适用范围 (2)2.作业准备 (2)3.技术要求 (2)4.施工程序与工艺流程 (3)5.施工要求 (3)6.劳动组织 (7)7.材料要求 (8)8.机具设备配备 (9)9.质量控制及检验 (9)10.安全及环保要求 (12)明洞工程施工作业指导书1.适用范围本施工作业指导书适用范围为沈阳至丹东客运专线TJ-1标隧道工程明洞施工。
2.作业准备2.1内业准备开工前，组织技术人员认真学习实施性施工组织设计；熟悉、审核图纸，复核设计坐标及高程，保证图纸的正确性；澄清相关技术问题，熟悉相关规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行书面技术交底，并对施工人员进行上岗前技术培训，关键作业人员考核合格后持证上岗。
2.2外业准备2.2.1测量人员对明洞进行施工放样，放出线路中桩，测绘明洞地表横断面图与设计比较，按照设计边坡坡度放出明洞明挖开口边桩并洒出开口白灰线。
2.2.2 挖掘机、装载机、空压机、钻机、运输车辆进场并进行保养。
2.2.3洞口截水天沟施工完毕。
2.2.4 防护材料进场。
2.2.5 混凝土拌和站安装完毕并经调试。
3.技术要求3.1明洞宜早施作，尽量避开雨季及严寒季节，明洞仰拱安排在明洞拱墙衬砌前浇筑。
当隧道采用爆破开挖时，在洞身掘进适当距离后施作明洞及洞门。
隧道采用非爆破开挖时，先施作明洞，然后开挖隧道。
3.2明洞基础设置在稳固的地基上，两侧墙体地基松软或软硬不均时，采取措施加以处理，防止地基不均匀沉降。
3.3明洞施工应和隧道的排水侧沟、中心水沟的出入口及洞顶的截、排水设施统筹安排。
3.4明洞回填时侧墙对称回填，石质地层中岩壁与墙背空隙较小时用与墙身同级混凝土回填；空隙较大时用片石混凝土回填密实。
回填至与拱顶齐平后，再分层满铺填筑至设计高度。
4.施工程序与工艺流程4.1 施工程序4.2 工艺流程图1 明洞工艺流程图5.施工要求隧道明洞施工要合理组织加快施工速度，遵循连贯性原则；开挖后及时衬砌，及时回填，避免边坡长期暴露在外，增强洞口的稳定性。
