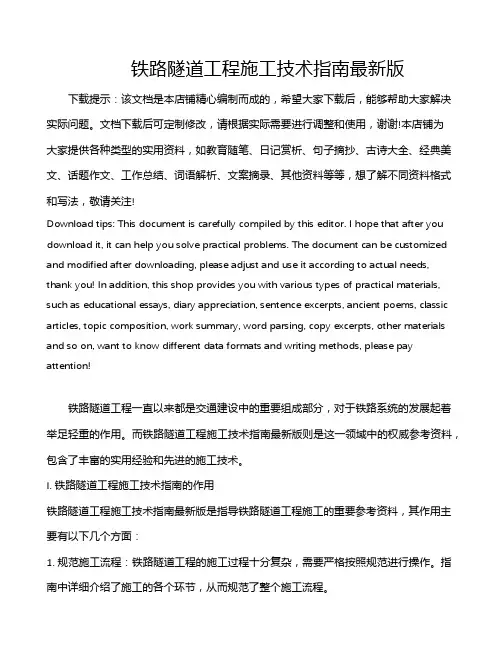

铁路隧道工程施工技术指南最新版
铁路隧道工程施工技术指南最新版下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!铁路隧道工程一直以来都是交通建设中的重要组成部分，对于铁路系统的发展起着举足轻重的作用。
高速铁路隧道开挖施工方案
高速铁路隧道开挖施工方案1. 引言高速铁路隧道开挖施工方案是在高速铁路建设中的关键工作之一。
隧道作为高速铁路的重要组成部分，其施工方案的选择和实施将影响铁路的安全、运营和维护。
本文将从隧道开挖施工的流程、施工方法和安全管理等方面进行阐述。
2. 高速铁路隧道开挖施工流程高速铁路隧道开挖施工流程一般可以分为以下几个步骤：2.1 前期准备工作前期准备工作是整个施工过程的基础，包括隧道设计、勘察、研究隧道地质条件等。
在此基础上，确定施工方案，并制定详细的施工计划。
2.2 开挖工作2.2.1 采用盾构法开挖隧道的情况下，需要进行隧道盾构机的调试和准备工作。
然后，根据设计要求和施工计划，开始进行盾构掘进作业。
2.2.2 采用钻爆法开挖隧道的情况下，需要进行钻孔、装药和引爆等工作。
钻孔时，应根据地质条件和设计要求进行合理的钻孔布置。
装药时，应根据隧道截面尺寸和爆破要求进行适量的药量。
2.3 支护工作2.3.1 采用盾构法开挖隧道的情况下，盾构机在掘进过程中应设置合适的支护措施，如注浆、衬砌等。
控制地下水位的变化，确保隧道的稳定和安全。
2.3.2 采用钻爆法开挖隧道的情况下，应在挖掘时进行合理的支护，如预埋支护杆、喷射混凝土等。
确保隧道的稳定和安全。
2.4 完工验收待隧道开挖完成后，需要进行隧道施工的完工验收。
验收包括隧道的质量、形状和尺寸等方面的检查，并进行必要的修补和整治工作。
3. 高速铁路隧道开挖施工方法高速铁路隧道开挖施工方法一般可分为盾构法和钻爆法两种。
3.1 盾构法盾构法是一种主要用于涵洞和隧道施工的先进掘进方法。
其主要原理是通过盾构机的推进，同时进行土层的开挖和衬砌工作。
盾构机可根据设计要求进行不同类型的土层处理。
3.2 钻爆法钻爆法是一种传统的隧道施工方法，适用于地质条件较复杂的地区。
其主要原理是通过钻孔、装药和引爆的方式，将岩石炸成碎块，再进行清理和支护。
钻爆法的施工过程需要严格控制爆破技术参数，以确保施工安全。
高速铁路隧道工程各分项施工作业指导书
高速铁路隧道工程各分项施工作业指导书1. 引言本文档是针对高速铁路隧道工程各分项施工作业的指导书，旨在明确各项工作的要求和流程，以确保施工过程的顺利进行。
2. 施工前准备在进行高速铁路隧道工程各分项施工前，需要做以下准备工作：2.1 施工人员安排根据工程需要，合理安排施工人员，并确保其具备相应的资质和技能。
2.2 施工设备准备准备必要的施工设备和工具，确保其完好无损并符合安全标准。
3. 施工流程高速铁路隧道工程的各分项施工流程如下：3.1 基坑开挖根据设计要求，进行基坑开挖工作。
注意土层稳定和防止坍塌的措施。
3.2 墙体施工根据设计图纸，进行墙体施工，使用合适的材料和工艺，保证施工质量。
3.3 回填与压实针对挖掘的基坑进行回填与压实，确保地基的稳定性和承载力。
3.4 隧道支护根据设计要求，进行隧道支护工作，使用合适的支护结构和材料，确保隧道的安全性。
3.5 隧道排水进行隧道排水工作，确保隧道内部的排水通畅，防止积水和泥浆涌入。
3.6 隧道内部装修根据设计要求，进行隧道内部的装修工作，包括墙面、地面和照明等。
3.7 其他施工事项根据具体情况，可能还需要进行其他的施工事项，比如设备安装、通风系统等。
4. 安全要求高速铁路隧道工程各分项施工中，必须严格遵守安全要求，包括但不限于以下内容：- 施工人员必须佩戴个人防护装备，如安全帽、防护鞋等。
- 施工现场必须设置明显的安全警示标志，并保持清晰可见。
- 施工期间，必须严格遵守施工规程和操作规范，依照安全要求进行施工。
- 施工设备必须经过安全检查，并定期进行维护和保养。
5. 质量控制为确保高速铁路隧道工程各分项施工的质量，需进行质量控制措施，包括但不限于以下内容：- 施工过程中，对材料的选用、进场验收、储存等进行严格管理。
- 施工现场必须进行质量检查，确保施工符合设计要求和质量标准。
- 出现质量问题时，及时采取纠正措施，并进行记录和报告。
6. 施工验收高速铁路隧道工程各分项施工完成后，需进行验收工作，以确保施工的合格性和安全性。
铁路隧道施工技术规范
铁路隧道施工技术规范铁路隧道施工技术规范是为了保证隧道施工质量和安全，在隧道施工过程中需要遵循的一些标准和规定。
下面是一个关于铁路隧道施工技术规范的示例，包括了一些主要内容。
一、施工前准备1. 履行施工前的相关手续和审批，包括施工图纸审核、施工方案的编制、施工单位的资质审查等。
2. 对施工现场进行勘察和测量，确保施工设计的准确性。
3. 确定施工队伍和分工，并进行必要的培训和安全教育。
二、施工及监控1. 根据设计要求进行开挖，包括地表准备、顶部开挖、侧壁开挖等，要求施工精度符合设计要求。
2. 采取必要的支护措施，包括钢架支护、湿喷支护、注浆加固等，确保施工过程中的围岩稳定。
3. 对施工过程中的地质变化和险情进行实时监控，并及时采取相应措施。
4. 根据设计要求进行隧道衬砌施工，包括混凝土喷射衬砌、预制衬砌等，确保衬砌质量和施工速度。
三、施工安全1. 制定详细的施工安全计划和应急预案，确保施工过程中的安全。
2. 采取必要的安全措施，包括设立警示标志、设置安全防护设施、安排专人负责安全监督等。
3. 对施工人员进行安全教育和培训，提高安全意识和应急能力。
4. 定期进行施工安全检查和评估，发现问题及时整改。
四、施工质量1. 施工过程中严格按照设计要求和相关标准进行施工，确保施工质量。
2. 对施工材料进行质量检测，确保符合设计要求和相关标准。
3. 定期进行质量检查和评估，发现问题及时整改。
五、施工环境保护1. 施工过程中严格遵守环境保护法律法规，做到不污染环境。
2. 合理使用和处理施工废弃物，减少对环境的污染。
3. 确保施工过程中的粉尘、噪音等污染物不会对周围环境和居民造成不良影响。
六、竣工验收1. 施工完成后进行竣工验收，确保达到设计要求和相关标准。
2. 进行隧道结构安全评估，确保施工质量和安全性。
3. 准备施工记录和施工成果报告，并归档保存。
以上是一个关于铁路隧道施工技术规范的大致内容，具体的规范可以根据具体项目和工程的要求进行调整和制定。
高速铁路隧道喷射混凝土施工工法(全文)
高速铁路隧道喷射混凝土施工工法(全文)范本1：一、工程概述高速铁路隧道喷射混凝土施工工法是一种常用的隧道施工技术，其主要应用于高速铁路隧道的建设。
本工法采用喷射混凝土技术，能够提高隧道的稳定性和耐久性，并且具有施工速度快、成本相对较低的优势。
二、施工前准备（一）工程组织1.成立项目组，明确各个施工阶段的具体和责任；2.确定施工队伍的组成，并分配各个岗位的人员；3.编制详细的施工计划，确保施工进度的合理安排。
（二）材料准备1.选用符合设计要求的喷射混凝土原材料；2.组织材料供应，确保施工过程中材料的及时供应。
（三）施工准备1.清理施工场地，确保施工现场的整洁和安全；2.搭建施工用的临时设施，如喷射混凝土设备、输送管道等。
三、施工流程（一）定位隧道轴线和断面1.根据设计要求，确定隧道的轴线和断面形状；2.采用测量仪器和技术，精确测量隧道的轴线和断面。
（二）喷射混凝土施工1.搭建支护体系，确保施工过程中的安全；2.在支护体系内进行喷射混凝土施工；3.按照设计要求，控制施工过程中的喷射混凝土厚度和密实度。
（三）喷射混凝土硬化1.根据混凝土的凝固时间和硬化要求，进行喷射混凝土的养护；2.定期检测混凝土的硬化情况，并采取相应的养护措施。
四、施工质量控制（一）材料质量控制1.严格按照设计要求选用合格的喷射混凝土原材料；2.在施工过程中进行材料的检查和验收。
（二）施工工艺控制1.严格按照标准施工工艺进行施工；2.在施工过程中及时进行现场检查和调整。
五、施工安全措施（一）工人安全1.组织工人进行安全培训，提高工人的安全意识；2.配备必要的个人防护装备。
（二）施工现场安全1.设置安全警示标志，明确施工现场的安全区域；2.定期检查施工现场的安全状况。
附件：高速铁路隧道喷射混凝土施工工法技术规范法律名词及注释：1.施工许可证：指依法取得的进行特定施工活动的许可证件。
2.设计文件：指为进行施工而编制的技术文件，包括设计图纸、设计说明书等。

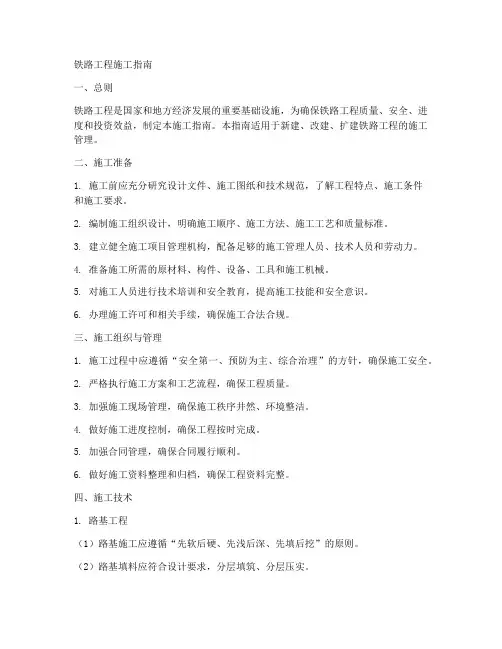

铁路工程施工指南
铁路工程施工指南一、总则铁路工程是国家和地方经济发展的重要基础设施，为确保铁路工程质量、安全、进度和投资效益，制定本施工指南。
本指南适用于新建、改建、扩建铁路工程的施工管理。
二、施工准备1. 施工前应充分研究设计文件、施工图纸和技术规范，了解工程特点、施工条件和施工要求。
2. 编制施工组织设计，明确施工顺序、施工方法、施工工艺和质量标准。
3. 建立健全施工项目管理机构，配备足够的施工管理人员、技术人员和劳动力。
4. 准备施工所需的原材料、构件、设备、工具和施工机械。
5. 对施工人员进行技术培训和安全教育，提高施工技能和安全意识。
6. 办理施工许可和相关手续，确保施工合法合规。
三、施工组织与管理1. 施工过程中应遵循“安全第一、预防为主、综合治理”的方针，确保施工安全。
2. 严格执行施工方案和工艺流程，确保工程质量。
3. 加强施工现场管理，确保施工秩序井然、环境整洁。
4. 做好施工进度控制，确保工程按时完成。
5. 加强合同管理，确保合同履行顺利。
6. 做好施工资料整理和归档，确保工程资料完整。
四、施工技术1. 路基工程（1）路基施工应遵循“先软后硬、先浅后深、先填后挖”的原则。
（2）路基填料应符合设计要求，分层填筑、分层压实。
（3）路基排水应设置完整，防止水分对路基的侵蚀。
2. 轨道工程（1）轨道铺设应遵循“先通后铺、先长后短、先重后轻”的原则。
（2）轨道铺设应采用精密测量和控制，确保轨道平直、高低均匀。
（3）轨道连接应牢固，接头位置应符合设计要求。
3. 桥梁工程（1）桥梁施工应遵循“先桥后梁、先主后次、先上后下”的原则。
（2）桥梁基础施工应保证稳定性和承载力。
（3）桥梁结构应符合设计要求，焊接、锚固等连接部位应牢固。
4. 隧道工程（1）隧道施工应遵循“先稳后快、先难后易、先内后外”的原则。
（2）隧道开挖应采用合理的施工方法，确保隧道稳定。
（3）隧道衬砌应符合设计要求，防水、排水措施应到位。
五、质量控制与验收1. 施工过程中应严格执行质量标准，加强质量检查和控制。
高速铁路隧道工程施工技术规程
高速铁路隧道工程施工技术规程第一章总则第一条为了保证高速铁路隧道工程的施工质量和安全，依据现行国家有关规定，制定本施工技术规程。
第二条高速铁路隧道工程施工技术规程适用于高速铁路隧道的施工和验收。
第三条高速铁路隧道工程施工技术规程应严格按照国家有关标准和规范执行。
第四条高速铁路隧道工程施工技术规程应结合具体项目的特点进行操作，确保施工质量和安全。
第二章工程准备第五条在高速铁路隧道工程施工前，需编制施工方案，明确施工的各项内容和要求。
施工方案应由具有相应资质的设计单位编制，经审核后获得施工许可。
第六条施工方案中应包括施工的组织体系、施工方法和措施、施工进度计划、材料和设备的供应计划等内容。
第七条施工前应进行现场勘察和土壤、岩石的物理力学性质测试，以及隧道地质勘探。
第八条施工前应编制隧道施工图纸，包括横断面图、纵断面图、剖面图等。
第三章施工技术第九条高速铁路隧道的施工方法应根据地质情况选取合适的方式，包括盾构施工、钻爆法施工、掘进法施工等。
第十条盾构施工中应确保足够的供水和排水，保证盾构机顺利施工。
第十一条钻爆法施工前需编制爆破设计方案，合理安排爆破时间，确保爆破安全。
第十二条掘进法施工中应根据地质情况选择合适的施工机械和工艺。
第十三条施工过程中应加强现场安全管理，确保施工人员的安全。
第十四条施工过程中应严格按照施工方案进行操作，不得擅自更改。
第四章施工质量控制第十五条施工过程中应定期对施工质量进行检查，发现问题及时整改。
第十六条隧道施工完成后，应进行全面验收，确保工程质量符合相关标准和规范。
第十七条隧道工程竣工后应编制竣工图纸和竣工报告，归档保存。
第五章施工安全保障第十八条施工现场应设置明显的安全标识，并配备必要的安全设施和安全设备。
第十九条施工现场应定期进行安全检查，发现隐患及时处理，确保施工安全。
第二十条施工现场应设置施工区域和通行区域，确保施工人员和施工设备的安全通行。
第二十一条施工人员应严格按照操作规程进行施工，不得违规操作。
新高速铁路隧道工程施工技术指南—4.施工准备
4 施工准备4.1 施工调查4.1.1 施工调查前应查阅设计文件和相关资料，定制调查大纲。
调查结束后根据调查情况编写书面的施工调查报告。
4.1.2 施工调查应包括下列内容：1 地理环境、气象、水文水质情况。
2 辅助坑道、洞口位置及相邻工程情况。
3 施工运输道路、水源、供电、通信、施工场地、征地拆迁情况、弃渣场地基容纳能力等。
4 原材料及半成品的品种、质量、价格及供应能力等、爆破器材的供应情况、供货渠道及管理方式等。
5 交通运能、运价、装卸费率等。
6 可供利用的劳动力资源状况，包括工费、就业情况等。
7 生活供应、医疗、卫生、防疫、民俗及居民点的社会治安情况等。
8 生态、环境保护的一般规定和特殊要求。
9 对隧道施工有直接和间接影响的其他问题4.1.3 施工调查报告除应包括施工调查的主要内容外，还应包括下列内容：1 工程概况，包括工程环境、工程地质、水文地质、工程规模、数量、特点。
2 临时设施方案，包括临时房屋、材料厂、施工便道及码头、电力及通讯干线等的选择、规模和标准。
3 砂、石等当地材料的供应方案。
4 生产生活供水、供电方案，施工通讯方案。
5 施工建议方案。
6 当地风俗习惯及注意事项。
7 环保要求及注意事项，可能对环境造成的影响。
8 施工调查中发现的设计有关问题和优化设计建议。
9 尚待进一步调查落实的问题。
4.2 设计文件现场核对4.2.1 隧道工程施工前，应重点对设计文件中的拆迁工程、工程设计方案、工程措施、大型临时工程等进行现场核对，并做好核对记录。
4.2.2 设计文件核对应包括下列内容：1 设计文件相互间的一致性、系统性，是否存在差、错、漏、碰。
重点是各设计专业接口工程的相互衔接。
2 隧道平面及纵断面参数计算是否正确。
3 设计工程数量计算是否正确，超前地质预报设计内容是否完整。
4 设计的洞口地形、地貌、地上、地下管线和周边建筑物等是否与现场一致。
5 隧道穿越不良地质段的设计方案、工程措施的合理性、可实施性，应急预警系统是否完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 施工准备4.1 施工调查4.1.1 施工调查前应查阅设计文件和相关资料，定制调查大纲。
调查结束后根据调查情况编写书面的施工调查报告。
4.1.2 施工调查应包括下列内容：1 地理环境、气象、水文水质情况。
2 辅助坑道、洞口位置及相邻工程情况。
3 施工运输道路、水源、供电、通信、施工场地、征地拆迁情况、弃渣场地基容纳能力等。
4 原材料及半成品的品种、质量、价格及供应能力等、爆破器材的供应情况、供货渠道及管理方式等。
5 交通运能、运价、装卸费率等。
6 可供利用的劳动力资源状况，包括工费、就业情况等。
7 生活供应、医疗、卫生、防疫、民俗及居民点的社会治安情况等。
8 生态、环境保护的一般规定和特殊要求。
9 对隧道施工有直接和间接影响的其他问题4.1.3 施工调查报告除应包括施工调查的主要内容外，还应包括下列内容：1 工程概况，包括工程环境、工程地质、水文地质、工程规模、数量、特点。
2 临时设施方案，包括临时房屋、材料厂、施工便道及码头、电力及通讯干线等的选择、规模和标准。
3 砂、石等当地材料的供应方案。
4 生产生活供水、供电方案，施工通讯方案。
5 施工建议方案。
6 当地风俗习惯及注意事项。
7 环保要求及注意事项，可能对环境造成的影响。
8 施工调查中发现的设计有关问题和优化设计建议。
9 尚待进一步调查落实的问题。
4.2 设计文件现场核对4.2.1 隧道工程施工前，应重点对设计文件中的拆迁工程、工程设计方案、工程措施、大型临时工程等进行现场核对，并做好核对记录。
4.2.2 设计文件核对应包括下列内容：1 设计文件相互间的一致性、系统性，是否存在差、错、漏、碰。
重点是各设计专业接口工程的相互衔接。
2 隧道平面及纵断面参数计算是否正确。
3 设计工程数量计算是否正确，超前地质预报设计内容是否完整。
4 设计的洞口地形、地貌、地上、地下管线和周边建筑物等是否与现场一致。
5 隧道穿越不良地质段的设计方案、工程措施的合理性、可实施性，应急预警系统是否完善。
6 弃渣场的结构设计、位置及容量是否满足施工需要和环保要求。
7 洞口位置，洞口边，仰坡的稳定程度，辅助坑道的类型和位置等。
8 洞口排水系统是否完善。
隧道排水与桥涵、路基排水设施及农田灌溉系统的配合、衔接是否合理，排水沟、天沟等的尺寸、深度、纵坡等及排水设施的结构图是否完备、细致。
9 大型临时设施和过渡工程的设置位置、规模和数量是否合理，能否满足工程施工需要。
10 设计的电力、通讯、信号设施及油管、气管、给排水管等拆迁工程的位置、数量是否与现场一致。
4.2.3 在设计文件核对后，应将结果及存在问题以书面形式报送建设、设计、监理等相关单位。
4.3 施工方案选择及资源配置4.3.1 隧道施工方案应根据施工条件、地质条件、隧道长度、隧道横断面、埋深深度、工期要求、环境保护、资源配置等因素综合选定。
4.3.2 地质复杂及高风险隧道应结合周边环境及现场实际情况，分析工程及水文地质资料，进行风险评估，制定施工技术方案和专项应急救援预案。
4.3.3 资源配置应与隧道施工方案相匹配，按照拟定的施工方案和进度安排，计算主要材料、设备、关键施工机械的数量及分阶段消耗量，确定分阶段的进料时间、储存及供应数量。
4.3.4 隧道开挖及运输等大型机械配置应按照经济、高效原则进行配套，并符合下列规定：1 机械设备的进场时间要满足项目节点工期安排要求。
2 机械设备的选用顺序依次为自有、租用、购置设备。
3机械设备的组合应进行效率与费用的综合技术经济比较。
4.3.5隧道物资材料的配置应满足生产需要、降低成本的要求。
按照甲供、甲控、自购材料的规格、数量、供应时间节点要求。
制定相应的招标采购计划。
对于特殊的物资，应提供较准确的供应计划，如有变化提前通知生产厂家及时调整，确保按时供货。
4.3.6人力资源配置应按隧道规模、进度安排、工序专业类别等要求，编制人力资源需求和使用计划，在满足施工组织的基础上，实现人力资源精干高效。
4.3.7资金管理应按照工程规模、进度计划、合同价款及支付条件制定管理目标和计划，编制资金流动计划和财务用款计划，对资金的使用应严格监控。
4.4 施工作业指导书编制4.4.1高速铁路隧道施工应针对隧道的特殊过程、关键工序编制施工作业指导书，使施工人员掌握特殊过程、关键工序的作业程序、施工方法、质量标准，了解安全、节能环保等有关注意事项。
4.4.2施工作业指导书应按照标准化管理要求，将先进成熟的工艺工法、科学合理的生产组织与建设标准、质量目标、安全要求以及现场施工条件结合的原则编制，做到图文并茂，简明易懂，可操作性强。
4.4.3高速铁路隧道工程施工作业指导书编制范围应包括隧道开挖、初期支护、基底处理、防排水、二次衬砌、超前地质预报、监控量测等。
特殊岩土及不良地质隧道还应编制针对性的作业指导书。
4.4.4施工作业指导书应包括下列主要内容：1适用范围。
2作业准备。
3技术要求。
4施工程序与工艺流程。
5施工要求。
6劳动组织。
7材料要求。
8设备机具配置。
9质量控制及检验。
10安全及环保要求。
4.4.5高速铁路隧道工程施工应通过组织现场作业交底和人员培训，确保施工人员全面掌握作业指导书的内容和要求。
4.5 施工技术交底4.5.1高速铁路隧道施工技术交底应实行分级交底制度，施工技术交底应该覆盖所有参与工程施工的管理人员、技术人员、作业人员。
4.5.2对项目部个部室及技术人员的交底主要包括下列内容：1隧道地质、水文情况、围岩等级等工程概况、工程的重难点、施工调查情况。
2安全、质量、环保、工期目标及主要节点进度计划安排等。
3隧道总体施工组织方案、施工场地布局、大型临时设施及过渡工程方案。
4总体施工顺序、技术方案，长及特长隧道及其平导、斜井、竖井的通风、运输方案；采用的新技术、新结构、新材料和新工艺。
5主要工程材料、设备、劳动力安排及资金计划。
6特殊岩土和不良地质地段的施工方法，安全技术措施。
7重大安全技术、环保措施。
8主要危险源、应急预案及抢险救援机构和设备。
4.5.3对作业队的技术交底主要包括下列内容：1总体施工组织安排及施工方案，包括长、特长隧道及其平导、斜井、竖井的设备配置及通风、运输方案。
2工程质量、安全、环保、进度目标及保证措施。
3施工方法、操作规程及施工技术要求。
4新技术、新工艺操作要求。
5分部、分项工程划分。
6施工作业指导书。
7设备加工图、拼装图及使用说明。
8试验参数及理论配合比。
9控制测量桩橛、监控量测等。
10重大危险源、应急救援措施及抢险救援结构和设备。
11成品保护方法及措施。
4.5.4对作业班组的技术交底主要包括下列内容：1各工序施工中可能出现的安全风险、安全注意事项、急救包使用及紧急情况下的应急救援措施，紧急逃生措施。
2工序施工方法、施工工艺流程及施工先后顺序、工序间衔接处理等。
3施工工艺细则、操作要点。
4作业标准和质量验收标准等。
5工程结构物尺寸、里程、中心位置、高程等；有关施工详图和加工图，包括爆破设计、开挖轮廓、支护结构、模板制作设计、钢筋配筋、结构尺寸大样图等。
6使用材料规格及材质要求，圬工等级，施工配合比等。
7设备加工图、拼装图及其操作要领，大型施工机械操作规程、安全使用、维修保养规则等。
8质量通病预防措施。
9施工安全及技术措施。
10劳动保护及环境保护有关注意事项。
4.5.5施工技术交底应形成书面记录，并履行复核、签认手续，交底可采用会议、口头或书面形式。
交底资料应留存备查。
4.6 工地及营地建设4.6.1生产区、辅助生产区和办公生活区现场布置应符合以下规定：1生产区应按工序有效衔接、布局紧凑等原则，并结合隧道具体情况进行布置。
2辅助生产区宜临近隧道洞口布置，炸药库、油料库等有特殊要求的场所应满足相关规定。
3办公生活区应与生产区和辅助生产区分开设置，采取相应的分隔措施并保证安全距离。
办公生活区宜设在人员相对集中和出入方便的地点。
4.6.2施工场地布置应包括下列内容：1各种生产、生活房屋。
2混凝土拌和站、预制场及砂石料场。
3风、水、电设施场地。
4轨道运输的洞外出渣线、编组线、牵出线、其他作业线、卸渣码头及转运场。
5汽车运输道路的引入和运输相关设施场地。
6大型机具设备的组装和检修场地。
7临时存渣场。
8场内临时排水系统。
4.6.3临时工程施工应符合下列要求：1高压、低压电力线路及变压器和通信线路应统一布置及早建成。
2各种房屋按其使用性质应符合相应的安全消防规定；爆破器材库、油库的位置应符合有关安全规定；房屋区应有畅通的给排水系统，并避开高压电线。
3严禁将营地等设施布置在受洪水、泥石流、落石、滑坡、雪崩等自然灾害威胁的地点。
4施工便道的设置不得危及隧道洞口工程的安全。
5高位水池应远离隧道中线修建。
6洞口段为不良地质时，不应在其洞顶修建房屋和其他建筑。
7临时工程及场地布置应采取保护自然环境的措施。
8隧道弃渣场应按设计进行复垦或绿化，坡脚应进行防护。
4.6.4施工场地布置时，在水源保护地区和施工饮用水源区内不得取弃土、破坏植被等，不得设置拌和站、洗车台、充电房等，并不得堆放任何含有害物质的材料或废弃物。
4.6.5隧道内、外施工场所应设置警示标识，并配以相应的警示语。
4.6.6工程竣工时，应修整、恢复受到施工破坏或影响的自然环境。
