上海贝特产品性能指标说明一、分支分配器指标一分支器 (BTT1XXE)二分支器 (BTT2XXE)三分支器 (BTT3XXE)四分支器 (BTT 4XXE)五分支器 (BTT5XXE)六分支器 (BTT6XXE)八分支器 (BTT8XXE)二分配器 (BTS204E)三分配器 (BTS306E)四分配器 (BTS408E)四分配器 (BTS408EA)四分配器 (BTS408EB)五分配器 (BTS509E)六分配器 (BTS610E)八分配器 (BTS812E)二、射频传输放大设备BTIA4000系列放大器技术指标特点：1,BTIA4000系列放大器是吸收了国外最新同类产品的长处，为有线电视系统研制的放大设备。
2，采用进口BGY系列推挽集成电路模块作放大电路，输出电平高。
3，采用铝合金压铸全密封防水型外壳，屏蔽性能佳，防水性能好，能适用于野外各种环境。
4，性能可靠，安装方便。
注 : ① 59 个频道安排在 550MHz 以下，在系统最高频道处测得。
② 59 个频道，采用同步视频方波调制，在系统低端测得。
SGF4100系列自动增益控制及斜率补偿放大器特点：1功率倍增输出有利于系统的扩展和延伸。
2,本系列干线放大器既有采用高导频进行自动增益控制及斜率自动补偿的品种，也有采用低导频进行低端输出电平控制的品种，并可在传输系统中将两者结合，按适当比例间隔配置使用，从而组成具有双导频控制ALC功能的传输系统。
3,由于在传输电平控制方案上利用了单导频控制技术组成双导频控制系统，使系统中干线放大器的调整工作大大简化，同时也提高了设备及系统的可靠性。
4,放大及频率分隔滤波器等部件均采用模块化，便于选件安装及升级。
5,1000MHz的底板及无源部件设计。
6,具有级间频响微调,均衡等多种选件。
注 : * 59 个 PAL 模拟频道安排在 550MHz 以下，在系统最高频道处测得。
BTEA系列放大器特点：1,采用进口BGY系列推挽集成电路模块作放大电路，输出电平高。
catv中分配器、分支器和功分器
catv中分配器、分支器和功分器
CATV（有线电视）系统中的分配器、分支器和功分器都是用来分配和传输信号的设备，它们在系统中起着不同的作用。
首先，让我们来谈谈分配器。
分配器是用来将信号分配到不同的输出端口的设备。
在CATV系统中，分配器通常用于将来自中心信号源的信号分发到不同的用户家庭或终端设备。
分配器通常具有多个输出端口，可以根据需要将信号均匀地分配到各个输出端口上，以确保每个用户都能够接收到清晰稳定的信号。
接下来是分支器。
分支器也是用来将信号分配到不同的输出端口，但它与分配器不同的是，分支器通常是将信号分配到不同的方向或位置。
在CATV系统中，分支器通常用于将信号分发到不同的区域或楼层，以满足不同位置的用户的需求。
分支器可以根据需要将信号分配到不同的输出端口，以实现信号的覆盖和传输。
最后是功分器。
功分器是用来将信号分配到不同的输出端口，并且可以根据需要对信号进行功率分配和调节的设备。
在CATV系统中，功分器通常用于对信号进行功率平衡和调节，以确保每个输出端口都能够接收到适当的信号功率。
功分器可以根据需要对信号进
行精确的功率分配，以满足不同输出端口的信号传输需求。
总的来说，分配器、分支器和功分器在CATV系统中都起着至关重要的作用，它们通过将信号分配到不同的输出端口，并根据需要对信号进行调节和分配，确保了系统中信号的稳定传输和覆盖，从而满足了用户对信号质量和覆盖范围的需求。

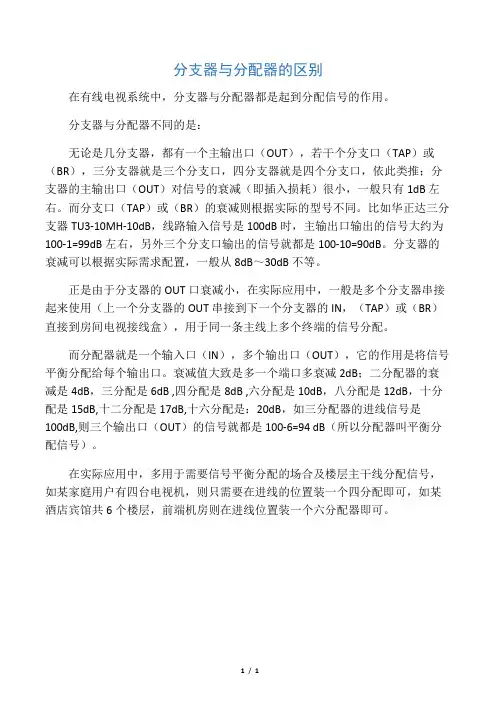

分支器与分配器的区别
分支器与分配器的区别
在有线电视系统中，分支器与分配器都是起到分配信号的作用。
分支器与分配器不同的是：
无论是几分支器，都有一个主输出口（OUT），若干个分支口（TAP）或（BR），三分支器就是三个分支口，四分支器就是四个分支口，依此类推；分支器的主输出口（OUT）对信号的衰减（即插入损耗）很小，一般只有1dB左右。
而分支口（TAP）或（BR）的衰减则根据实际的型号不同。
比如华正达三分支器TU3-10MH-10dB，线路输入信号是100dB时，主输出口输出的信号大约为100-1=99dB左右，另外三个分支口输出的信号就都是100-10=90dB。
分支器的衰减可以根据实际需求配置，一般从8dB～30dB不等。
正是由于分支器的OUT口衰减小，在实际应用中，一般是多个分支器串接起来使用（上一个分支器的OUT串接到下一个分支器的IN，（TAP）或（BR）直接到房间电视接线盒），用于同一条主线上多个终端的信号分配。
而分配器就是一个输入口（IN），多个输出口（OUT），它的作用是将信号平衡分配给每个输出口。
衰减值大致是多一个端口多衰减2dB；二分配器的衰减是4dB，三分配是6dB ,四分配是8dB ,六分配是10dB，八分配是12dB，十分配是15dB,十二分配是17dB,十六分配是：20dB，如三分配器的进线信号是
100dB,则三个输出口（OUT）的信号就都是100-6=94 dB（所以分配器叫平衡分配信号）。
在实际应用中，多用于需要信号平衡分配的场合及楼层主干线分配信号，如某家庭用户有四台电视机，则只需要在进线的位置装一个四分配即可，如某酒店宾馆共6个楼层，前端机房则在进线位置装一个六分配器即可。
1/ 1。
分支器尺寸
8
10
12
14
16
18
20
22
24
26
28
30
分支损耗偏差
dB
±1.2
插入损耗
IN-OUT
(dB)
5-550
MHz
3.8
2.6
2.1
1.4
1.1
1.0
0.7
0.7
0.7
0.7
0.7
0.7
550-750
MHz
4.1
3.0
2.6
1.8
1.5
1.2
0.8
0.8
0.8
0.8
0.8
25
25
25
28
30
30
30
30
30
30
750-1000
MHz
22
22
23
24
28
28
28
28
30
30
30
相互隔离度
TAP-TAP
(dB)
4-550
MHz
23
24
24
24
24
24
24
24
24
24
24
550-750
MHz
22
22
22
22
23
23
23
23
23
23
23
750-1000
MHz
22
22
22
22
17
17
17
18
17
17
17
17
17
17
尺寸
mm
有线电视分支分配器参数指标
相互隔离度
4-550MHz2324242424242424242424
TAP-TAP
550-7502222222223232323232323
(dB)750-1000MHz2222222222222222222222
反射损耗
4-550MHz2020202020202020202020
有线电视分支分配器技术指标
二~八分配器技术指标：
型号2xx3xx4xx6xx8xx
插入损耗
IN-OUT
(dB)
4-40MHz
40-550MHz
550-750MHz
750-1000MHz
相互隔离度
OUT-OUT
(dB)
5-40MHz3025272525
40-550MHz3028302525
550-750MHz2825302525
750-1000MHz2823252525
反射损耗
IN/OUT
(dB)
5-40MHz2222202020
40-550MHz2020202020
550-750MHz2018181818
750-1000MHz1818171717
尺寸mm53*49*1774*50*1774*50*17118*60*17118*60*17
(dB)750-1000MHz1717171717171717171717171717
尺寸mm53*49*17
重量g40
二分支器技术指标：
分支损耗（dB）81012141618202224273032
分支损耗偏差dB±
插入损耗
4-470MHz
CATV各项标准
第一章 CATV工程设计标准1、工程设计规格表（引自GY106-92，GY/T 121-95）2、CATV图像质量主观评价表用户端图像质量的主观评价是采用五级损伤标准，应参照国际GB7401第4.2条五级损伤制标准执行,4级图像是CATV系统的设计标准。
对于中国电视制式 C/N=N+6.4dB,图像等级4级（S/N=36.6dB）对应C/N=43dB。
3、米加权信噪比与图像等级关系公式（S/N）5MHz=23-Q+1.1Q2(dB)(欧广联实验公式),（S/N）5MHz指在5MHz带宽内测得的米加权信噪比（S/N）6MHz=21-Q+1.1Q2(dB)(广电部补充公式)第二章 CATV双向系统频率分割配置示意图5-8MHz状态监测、业务通讯8-22MHz数字电视回传22-30MHz回传模拟电视30-65MHz交互式数据业务65-87MHz隔离带87-108MHz FM广播（低端内含业务通讯频段）111-566MHz下行模拟电视566-670MHz下行数字电视670-750MHz数据传输专用通道，传送交互式数据业务此频率分割配置适合大型综合业务网，上行通路较5-30MHz扩展35 MHz，为开展交互业务提供可能；下行能路有58个模拟电视频道可供使用，同时提供了104MHz的下行数字压缩电视的频率空间，约可传送120套的数字压缩电视节目，为提供NVOD服务创造了条件；在最高端有80MHz 的带宽，可开展交互式数据业务。
第三章中国有线电视频道配置表第四章常用电缆技术特性及参数常用电缆枝术特性及参数常用（20℃）结构特性第五章 RF放大模块技术参数及型号对照1、常用飞利浦放大模块及光纤接收模块参数2、CATV放大器模块对照表3、放大器常用放大技术相对推挽放大CTB指标改善及功率消耗对比第六章分支器、分配器技术指标1、迅田牌（5-1000MHz）高品质分支器性能指标2、迅田牌CATV（5-1000MHz）高品质分配器性能指标注：以上指标符合（超出）GY/T137-1999标准第七章光缆设计基本数据第八章市—县—乡长距离光纤传输相关技术第九章 CATV设计使用符号第十章有线电视主要指标定义及计算公式第十一章传输系统设计公式第十二章 CATV工程验收测试第十三章模拟有线电视系统图第十四章数字有线电视系统图第十五章中国无线电频率划分表第十六章有线电视系统主要技术指标解析第十七章常用光纤传输技术问答1、如何选择光纤?选择光纤，要从以下特性进行考察：一、不连续点：在1310nm和1550nm波长下，不存在衰减大于0.1 dB的不连续点。
有线电视(catv)分支器、分配器、放大器区别及应用
特点
具有高可靠性、低损耗、 易于维护等特点，能够实 现多路光信号的分配和传 输。
光缆
定义
光缆是CATV系统中用于传输光信号的介质。
工作原理
光缆由多根光纤组成，每根光纤都可以传输光信号。通过光纤传输 可以实现长抗电磁干扰等特点，是CATV系统 中重要的传输介质。
同轴电缆
定义
同轴电缆是CATV系统中用于传输射频信号的介质。
工作原理
同轴电缆由内导体、绝缘层和外导体组成，内导体传输信号，外导 体起到屏蔽作用。通过同轴电缆传输可以实现高质量的射频信号传 输。
特点
具有抗电磁干扰能力强、传输距离远、信号损失小等特点，是CATV 系统中重要的传输介质。
THANK YOU
工作原理
02
光接收机接收到光纤传输的光信号后，将其转换为电信号，再
经过解调和解码还原为原始信号。
特点
03
具有高灵敏度、低噪声、宽带宽等特点，能够实现远距离传输。
光分路器
定义
光分路器是CATV系统中用 于将光信号分路传输的设 备。
工作原理
光分路器将输入的光信号 分成若干路输出，每路输 出信号的强度相等或不等。
定义
有线电视(CATV)分支器是一种用于将CATV信号分配给多个输出 端口的设备。
功能
分支器的主要功能是将CATV信号从主信号源分配到多个分支线路 ，以便将信号传输给多个用户。
分支器的种类与特点
定向分支器
定向分支器具有一个主输入端口和多个定向输出端口，每个输出端口都对应一个特定的输 出信号。它具有较高的信号传输质量和定向性，适用于信号传输要求较高的场合。
感谢聆听
功率分配器
功率分配器是一种将CATV信号等分或不等分分配给多个输出端口的设备。它具有多个输 入和输出端口，可以将信号平均分配给多个用户，适用于多用户共享同一信号源的场合。
有线电视分支器与分配器的区别
有线电视分支器与分配器的区别有线电视分支器与分配器是电视信号处理领域常见的两种设备，它们在电视信号分配和传输过程中起到了关键作用。
虽然它们的功能有些相似，但在设计、用途和工作原理等方面存在一些差异。
首先，从设计上来说，有线电视分支器是将一个输入信号分成多个输出信号的设备。
它通常具有一个输入端和多个输出端口，可将信号分配给多个电视机或其他终端设备。
而分配器则相反，它将一个输入信号发送到多个输出端口，用于将信号传输给多个电视机或终端设备。
所以，这两种设备的设计目标是完全不同的。
其次，从用途上来说，有线电视分支器主要用于将一个信号源分配给多个接收端，以满足多个设备同时观看不同频道的需求。
例如家庭中有多个电视机，可以使用分支器将有限的信号源分发给这些电视机。
而分配器则用于将一个信号源广播到多个设备上，常见的应用场景是酒店、医院或会议室等需要提供相同电视信号的场所。
此外，有线电视分支器和分配器在工作原理上也有所不同。
分支器采用的是被动分配方式，即将输入信号通过分支器内部的电路进行简单的分割，使信号同时传输到各个输出端口上，无需额外的电源供给。
而分配器则采用的是主动分配方式，通过内置的电源和电路进行信号扩展和放大，以确保信号的质量和稳定性。
综上所述，有线电视分支器和分配器虽然在功能上都是用于信号的分配和传输，但从设计、用途和工作原理等方面存在一些差异。
分支器主要用于将一个信号分配给多个接收端，在设计上是被动的；而分配器则用于将一个信号广播到多个设备上，在设计上是主动的。
在实际应用中，根据具体需求选择合适的设备，可以更好地满足各类信号分配和传输的需求。
继续探讨有线电视分支器与分配器的区别，我们可以从以下几个方面来深入分析。
首先，我们可以看看它们的连接方式不同。
有线电视分支器通常采用一进多出的连接方式，即一个输入端口连接到电视信号源上，而多个输出端口则连接到各个电视机或终端设备上。
这样，一个单一的信号源就可以被多个终端设备接收。
