分支器和分配器技术指标52758
有线电视系统专用分支分配器产品说明书
有线电视系统专用分支分配器产品说明书1.产品介绍分配器是用来分配高频信号的部件。
它能将一路输入信号均等地分成几路输出，它具有一个输入端和几个输出端。
分配器一般都按输出路数的多少来分类，这样就有二分配器、三分配器、四分配器、六分配器等等。
从组成分配器电路的原理来看，最基本的是二分配器和三分配器，也就是说四分配器是由三个二分配器组成的，而六分配器是由一个二分配器和两个三分配器组成。
分支器是从干线或者支线上取出一部分信号并馈送给电视机所用部件，因此分支器既有干线输入端、干线输出端，又有一个或多个分支输出端。
如果把分支器接入干线，从干线输入端输入信号，那么大部分信号通过干线输出端传输给干线系统，另一部分信号则通过分支输出端进入支线。
分支器通常用在有线电视系统的末端。
如果在分支输出端上接电视机，则在干线或支线上就不应产生由电视机辐射来的反射波和本振信号等无用信号；如果从分支输出加入信号，对于干线输出端应无影响，这就是分支器单向传输的特性。
正因为分支器具有这一特性，才使得各个电视用户的电视机之间互不影响。
一般根据分支输出端的多少可分为一分支器、二分支器、四分支器等。
2.性能指标（1）防水电流通过型分配器性能参数（2）通用型分配器性能参数（3）防水电流通过型一分支器性能参数（4）防水电流通过型二分支器性能参数(5)通用型一分支器性能参数（6）通用型二分支器性能参数(7)通用型四分支器性能参数（8）内置高通滤波器的分配器二分配工作原理图四分配工作原理图四分支工作原理图4.外观照片普遍要求：分支分配器的外观应整洁，表面不应有明显的凹痕、划伤、裂纹、毛刺、变形等现象；表面镀层不应起泡、龟裂和脱落；金属不应有锈蚀和机械磨损；灌注物不应外溢出。
整机机械结构及部件应紧固无松动。
说明功能的文字符号和图形符合标志应完整、正确、清晰、牢固，图形符号应符合的规定。
普通分支分配器的腔体尺寸应≧56×30×15mm（长×宽×高），每个端口输入输出必须带隔离电容。
分配器 说明书
分配器用户手册目 录1、分配器-AV (1)1.1 AV-103分配器 (1)1.2 AV-108分配器 (1)2、分配器-DVI (2)2.1 DVI-1*2分配器 (2)2.2 DVI-1*4分配器 (3)3、分配器-V (4)3.1 Video-104分配器 (4)3.2 Video-1*16分配器 (4)4、分配器-VGA (5)4.1 VGA-0102分配器 (5)4.2 VGA-104分配器 (6)4.3 VGA-1*8分配器 (7)4.4 VGA0116分配器 (8)4.5 VGA-1*10/24分配器 (9)1 分配器-AV1.1 AV-103分配器AV-1*3分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成三路高分辨率音视频信号。
AV-103后背板技术性能及指标：输入接口: 1路 BNC（VIDEO），1路RCA输出接口: OUTPUT1―3BNC; OUTPUT2―3 RCA阻 抗: 输入阻抗：75Ω输出阻抗：75Ω电 源: 220V /AC外形尺寸: 45×25×15mm(D×W×H)重 量: 0.3Kg配 件: 使用说明书1.2 AV-108分配器AV-1*8分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成八路高分辨率音视频信号。
AV-108后背板技术性能及指标 ：输入接口: 视频： 1路 BNC（VIDEO），音频：1路音频头（凤凰端子）输出接口: 视频：OUTPUT1―8BNC;音频：OUTPUT1―8 音频头（凤凰端子）阻 抗: 输入阻抗：75Ω输出阻抗： 75Ω电 源: 220V 50HZ的交流电源外形尺寸: 235×155×70mm(D×W×H)重 量: 1.3Kg配 件: 使用说明书2 分配器-DVI2.1 DVI-1*2分配器在许多多媒体应用系统中，往往需要把一个DVI信号源输送到中心机房进行处理，同时又需要在本地显示该信号。
系列信号分配器产品规格书说明书
系列信号分配器产品规格书1. 产品概述系列信号分配器（一入二出、一入三出、一入四出）是在自动化控制系统中对工业信号变送、转换、隔离、传输、运算的仪表，可以与各种工业传感器、现场仪表配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据的需求。
仪表广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC 、DCS 等工业测控系统，用来完善和补充系统模拟I/O 插件功能，提高自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。
2. 产品特点◆ 输入、输出、电源三方完全隔离，抗干扰能力强 ◆ 精度高，线性度高，长期运行稳定性高 ◆ 模块化设计，体积小，功耗低，适合密集安装 ◆底座与主机可以分离插拔，安装、拆卸、维护方便简单3. 技术规格参数工作电源：DC24V ±10%（反向保护）AC220V功 耗：≤1.8W（1入2出）≤2.0W（1入3出） ≤2.5W（1入4出）输入信号：直流电流或直流电压输入阻抗：电压输入≥500K Ω，电流输入≤200Ω 输出信号：直流电流或直流电压 输出负载：电压输出≥10K Ω电流输出0~350Ω精 度：±0.2%F.S温度漂移：≤±100PPM/℃绝缘强度：输入/输出，≥2000VAC（1min ）输入/电源，≥2000VAC（1min ）输出/电源，≥1000VAC（1min ） 绝缘电阻：输入/输出/电源之间≥100M Ω/500VDC 工作温度：0~50℃ 存储温度：-40~85℃相对湿度：10~90%RH （无凝露） 大气压力：86~106kPa 安装方式：DIN35mm 导轨 外形尺寸：122mm×18mm×96mm4. 选型代码表ＴＨＴＨＴＨH5. 外形尺寸及拆装图外形尺寸图(122mm×18mm×96mm ) 拆装图6. 典型接线图注：本手册给出的为典型接线图，实际接线图以所购仪表随机标签接线图为准。
手纸分配器的执行标准

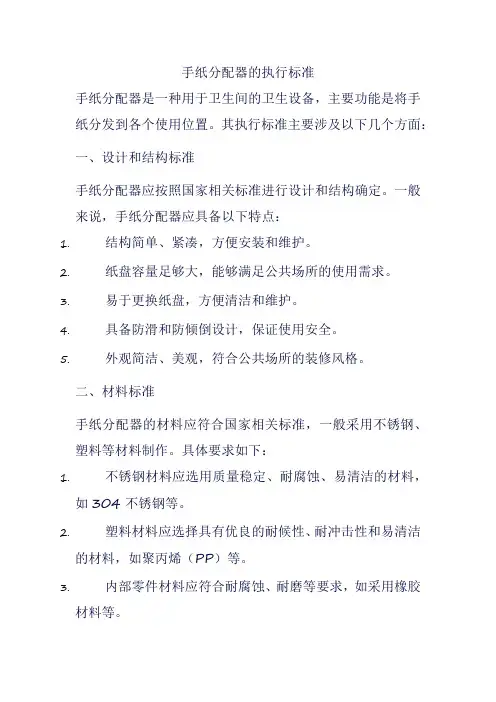

手纸分配器的执行标准手纸分配器是一种用于卫生间的卫生设备，主要功能是将手纸分发到各个使用位置。
其执行标准主要涉及以下几个方面：一、设计和结构标准手纸分配器应按照国家相关标准进行设计和结构确定。
一般来说，手纸分配器应具备以下特点：1.结构简单、紧凑，方便安装和维护。
2.纸盘容量足够大，能够满足公共场所的使用需求。
3.易于更换纸盘，方便清洁和维护。
4.具备防滑和防倾倒设计，保证使用安全。
5.外观简洁、美观，符合公共场所的装修风格。
二、材料标准手纸分配器的材料应符合国家相关标准，一般采用不锈钢、塑料等材料制作。
具体要求如下：1.不锈钢材料应选用质量稳定、耐腐蚀、易清洁的材料，如304不锈钢等。
2.塑料材料应选择具有优良的耐候性、耐冲击性和易清洁的材料，如聚丙烯（PP）等。
3.内部零件材料应符合耐腐蚀、耐磨等要求，如采用橡胶材料等。
手纸分配器应具备以下性能特点：1.稳定性和可靠性：分配器应能够在高使用频率下长时间稳定运行，不会出现故障或损坏。
2.耐用性：分配器应采用耐磨、耐腐蚀的材料制作，能够经受长期使用和恶劣环境的影响。
3.易用性：分配器应具备简单明了的操作界面和易于更换的纸盘，方便使用者使用。
4.安全性能：分配器应具备防滑、防倾倒等安全设计，保证使用者的安全。
5.能耗要求：分配器应采用节能技术，减少能耗和环保要求。
四、环保标准手纸分配器应符合国家环保标准，主要体现在以下几个方面：1.采用可再生材料：手纸分配器的材料应尽可能采用可再生材料，减少对环境的破坏和污染。
2.低能耗：分配器应采用先进的节能技术，降低能耗和碳排放量。
3.废弃物处理：手纸分配器的废弃处理应遵循国家相关法规和标准，保证不会对环境造成不良影响。
手纸分配器的质量应符合国家相关标准，一般需要进行以下检验和测试：1.外观质量：分配器的外观应简洁、美观，表面光滑、无明显缺陷等。
2.结构质量：分配器的结构应合理、紧凑，安装和维护方便，符合设计要求。
分支器尺寸
8
10
12
14
16
18
20
22
24
26
28
30
分支损耗偏差
dB
±1.2
插入损耗
IN-OUT
(dB)
5-550
MHz
3.8
2.6
2.1
1.4
1.1
1.0
0.7
0.7
0.7
0.7
0.7
0.7
550-750
MHz
4.1
3.0
2.6
1.8
1.5
1.2
0.8
0.8
0.8
0.8
0.8
25
25
25
28
30
30
30
30
30
30
750-1000
MHz
22
22
23
24
28
28
28
28
30
30
30
相互隔离度
TAP-TAP
(dB)
4-550
MHz
23
24
24
24
24
24
24
24
24
24
24
550-750
MHz
22
22
22
22
23
23
23
23
23
23
23
750-1000
MHz
22
22
22
22
17
17
17
18
17
17
17
17
17
17
尺寸
mm
有线电视分支分配器参数指标
相互隔离度
4-550MHz2324242424242424242424
TAP-TAP
550-7502222222223232323232323
(dB)750-1000MHz2222222222222222222222
反射损耗
4-550MHz2020202020202020202020
有线电视分支分配器技术指标
二~八分配器技术指标：
型号2xx3xx4xx6xx8xx
插入损耗
IN-OUT
(dB)
4-40MHz
40-550MHz
550-750MHz
750-1000MHz
相互隔离度
OUT-OUT
(dB)
5-40MHz3025272525
40-550MHz3028302525
550-750MHz2825302525
750-1000MHz2823252525
反射损耗
IN/OUT
(dB)
5-40MHz2222202020
40-550MHz2020202020
550-750MHz2018181818
750-1000MHz1818171717
尺寸mm53*49*1774*50*1774*50*17118*60*17118*60*17
(dB)750-1000MHz1717171717171717171717171717
尺寸mm53*49*17
重量g40
二分支器技术指标：
分支损耗（dB）81012141618202224273032
分支损耗偏差dB±
插入损耗
4-470MHz
分支器和分配器技术指标
上海贝特产品性能指标说明一、分支分配器指标一分支器 (BTT1XXE)二分支器 (BTT2XXE)三分支器 (BTT3XXE)四分支器 (BTT 4XXE)五分支器 (BTT5XXE)六分支器 (BTT6XXE)八分支器 (BTT8XXE)二分配器 (BTS204E)三分配器 (BTS306E)四分配器 (BTS408E)四分配器 (BTS408EA)四分配器 (BTS408EB)五分配器 (BTS509E)六分配器 (BTS610E)频率范围（ MHz ）分配损耗（ dB ）隔离（ dB ）反射损耗（ dB ）5-10 ≤ 8.9≥ 27≥ 1610-50 ≤ 8.8 ≥ 28≥ 1850-750 ≤ 9.9≥ 28≥ 18750-1000 ≤ 10.5≥ 28≥ 18八分配器 (BTS812E)频率范围（ MHz ）分配损耗（ dB ）隔离（ dB ）反射损耗（ dB ）5-10 ≤ 10.8≥ 27≥ 1610-50 ≤ 10.8≥ 28≥ 1850-750 ≤ 11.5≥ 28≥ 18750-1000 ≤ 12.5≥ 28≥ 18二、射频传输放大设备BTIA4000系列放大器技术指标特点：1,BTIA4000系列放大器是吸收了国外最新同类产品的长处，为有线电视系统研制的放大设备。
2，采用进口BGY系列推挽集成电路模块作放大电路，输出电平高。
3，采用铝合金压铸全密封防水型外壳，屏蔽性能佳，防水性能好，能适用于野外各种环境。
4，性能可靠，安装方便。
参数单位指标型号4021D 4026D 4033D 4021G 4026G 4032G 4021H 4026H 4032H 带宽MHz 47-550 47-750 47-862注 : ① 59 个频道安排在 550MHz 以下，在系统最高频道处测得。
② 59 个频道，采用同步视频方波调制，在系统低端测得。
SGF4100系列自动增益控制及斜率补偿放大器特点：1功率倍增输出有利于系统的扩展和延伸。
分支器说明
特点：
1,锌合金外壳镀锡铈合金，具有优良的导电性能及抗腐蚀能力。
2,后盖与壳体紧密配合，有130dB抗射频干扰能力。
3,宽频带低插入损耗。
技术指标:
四
项目
参数
分支损耗
(dB)
标称值
10
12
14
16
18
20
22
24
典型值
(允许偏差)
5MHz
± 0.5
8.9
12.7
14.7
16.0
18.0
20.0
21.6
24.0
10MHz
± 0.5
8.6
12.7
14.7
16.0
18.0
20.0
21.6
24.0
50MHz
± 0.5
8.6
12.7
14.7
16.0
≤ 2.6
≤ 1.8
≤ 1.4
≤ 1.1
≤ 0.9
≤ 0.9
反向隔离
(dB)
5-10MHz
≥ 27
10-1000MHz
≥ 28
相互隔离
(dB)
5-10MHz
≥ 27
10-1000MHz
≥ 28
反射损耗
(dB)
5-10MHz
≥ 16
10-1000MHz
≥ 18
1、用途介绍：
分配器能将一路输入的高频电视信号均等地分成几路输出；
（注：IN代表输入，OUT代表分配输出，BR代表分支输出）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海贝特产品性能指标说明一、分支分配器指标一分支器(BTT1XXE)二分支器(BTT2XXE)三分支器(BTT3XXE)四分支器(BTT 4XXE)五分支器(BTT5XXE)六分支器(BTT6XXE)八分支器(BTT8XXE)二分配器(BTS204E)三分配器(BTS306E)四分配器(BTS408E)四分配器(BTS408EA)四分配器(BTS408EB)五分配器(BTS509E)10-50≤ 8.8≥ 28≥ 1850-750≤ 9.3≥ 28≥ 18750-1000≤ 10.0≥ 28≥ 18六分配器(BTS610E)频率范围（MHz ）分配损耗（dB ）隔离（dB ）反射损耗（dB ）5-10≤ 8.9≥ 27≥ 1610-50≤ 8.8≥ 28≥ 1850-750≤ 9.9≥ 28≥ 18750-1000≤ 10.5≥ 28≥ 18八分配器(BTS812E)频率范围（MHz ）分配损耗（dB ）隔离（dB ）反射损耗（dB ）5-10≤ 10.8≥ 27≥ 1610-50≤ 10.8≥ 28≥ 1850-750≤ 11.5≥ 28≥ 18750-1000≤ 12.5≥ 28≥ 18二、射频传输放大设备BTIA4000系列放大器技术指标特点：1,BTIA4000系列放大器是吸收了国外最新同类产品的长处，为有线电视系统研制的放大设备。
2，采用进口BGY系列推挽集成电路模块作放大电路，输出电平高。
3，采用铝合金压铸全密封防水型外壳，屏蔽性能佳，防水性能好，能适用于野外各种环境。
4，性能可靠，安装方便。
注: ①59 个频道安排在550MHz 以下，在系统最高频道处测得。
②59 个频道，采用同步视频方波调制，在系统低端测得。
SGF4100系列自动增益控制及斜率补偿放大器特点：1功率倍增输出有利于系统的扩展和延伸。
2,本系列干线放大器既有采用高导频进行自动增益控制及斜率自动补偿的品种，也有采用低导频进行低端输出电平控制的品种，并可在传输系统中将两者结合，按适当比例间隔配置使用，从而组成具有双导频控制ALC功能的传输系统。
3,由于在传输电平控制方案上利用了单导频控制技术组成双导频控制系统，使系统中干线放大器的调整工作大大简化，同时也提高了设备及系统的可靠性。
4,放大及频率分隔滤波器等部件均采用模块化，便于选件安装及升级。
5,1000MHz的底板及无源部件设计。
6,具有级间频响微调,均衡等多种选件。
净重Kg 4.5外形尺寸mm320*225*110注: * 59 个PAL 模拟频道安排在550MHz 以下，在系统最高频道处测得。
BTEA系列放大器特点：1,采用进口BGY系列推挽集成电路模块作放大电路，输出电平高。
2，具有前置可调衰减及可调均衡器，并预置输出均衡器，方便用户使用。
3，采用铝合金压铸全密封防水型外壳，屏蔽性能佳，防水性能好，能适用于野外各种环境。
4，性能可靠，安装方便。
•技术指标参数单位指标型号4021D4026D4033D4021G4026G4032G4021H4026H4032H 带宽MHz47-55047-75047-862最小满增益dB≥ 21≥ 26≥ 32≥ 21≥ 26≥ 32≥ 21≥ 26≥ 32前置均衡器调节范围dB0-10 （连续可调）＋6 （固定均衡）平坦度dB± 0.75噪声系数dB≤ 8≤ 7.5≤ 7.5≤ 7.5≤ 7.5≤ 8.5≤ 7.5≤ 7.5≤ 8参考输出电平dBuV939810593981049398104组合三次差拍比dB787062787062787062 CTB ①交调比CM ②dB776961776961776961组合二次差拍比dB706662706662706662 CSO ①反射损耗dB≥ 14≥ 14≥ 14信号交流声比dB≥ 70≥ 66电源输入范围(准方V~44-62波)功率消耗W20外形尺寸mm235 × 205 × 80注: ①59 个频道安排在550MHz 以下，在系统最高频道处测得。
②59 个频道，采用同步视频方波调制，在系统低端测得。
BTLE-M系列双向放大器特点：1,具有功率倍增输出为将来提供扩展的可能及选择。
2,放大及频率分隔滤波器等部件均采用模块化，便于选件安装及升级。
3,1000MHz的底板及无源部件设计。
4,具有单路及双路输出，可与各种不同接入网络结构配套。
5,具有级间频响微调,均衡等多种选件。
注：①59 个PAL 模拟频道安排在550MHz 以下，在系统最高频道处测得。
②59 个PAL 模拟频道，采用同步视频方波调制，在系统低端测得。
③增加反向放大模块后功耗将增加2W 。
附：产品定购须知BTIA系列室内型线路延长放大器特点：1,采用进口BGY系列混合集成电路模块作放大电路，输出电平高。
2,采用铝合金压铸外壳，外形美观，轻巧，散热良好。
3,采用市电220V供电，适合于室内系统使用。
4,具有单路输出，二分配输出二种规格可供选择使用。
技术指标：项目单位指标标称增益dB 22 26 34传输频带MHz 45-550频率响应dB ± 0.3± 0.5反射损耗dB ≥ 16噪声系数 NF dB ＜ 7.5 ＜ 7 ＜ 7标称输出电平dBuV 93 98 105组合三阶差拍比dB 86 76 62 CTB *交扰调制比 CM *dB 89 79 65 *载波二次互调比dB ≥ 76≥ 74≥ 64最大输出电平dBuV 120信号交流声比dB ≥ 70供电电压V 220V 50Hz功率消耗W 12 15 15外形尺寸mm 187.5×106×61注：① 59 个频道，在系统最高处测得。
② 59 个频道，采用同步视频方波调制，在CH1 处测得。
BTLE-系列双向放大器特点：1, 具有推挽及功率倍增输出为将来提供扩展的可能及选择。
2，放大及频率分隔滤波器等部件均采用模块化，便于选件安装及升级。
3，1000MHz的底板及无源部件设计。
4，具有单路及双路输出，可与各种不同接入网络结构配套。
5，具有级间频响微调,均衡等多种选件。
6，具有网管接口，可用于具备网络管理功能的CATV系统中。
注: ①59 个PAL 模拟频道安排在550MHz 以下，在系统最高频道处测得。
②59 个PAL 模拟频道，采用同步视频方波调制，在系统低端测得。
③增加反向放大模块后功耗将增加8W 。
附：产品定购须知三、光传输和接收设备SBO －860系列野外型光接收机特点：1,采用进口BGY系列集成电路，噪声低，频带宽。
2,主路（MAIN）与桥接（BRIDGE）均可为高电平或分配输出，任意搭配可选，方便用户系统设计上的灵活应用。
3,设置光输入信号测试点（5V/mW），并有光输入信号丢失报警指示，可以便捷地测试光路的运行情况。
4,可配备专用防水型光缆连接器，多种形式的光纤连接方式。
5,采用铝合金压铸全密封防水型外壳，既可防水防潮，同时，散热条件良好，可在野外各种气候条件下工作。
6,高可靠性，元器件采用国外优质产品，在使用中留有较大指标富余量。
技术指标：附表：SBO －860 光纤链路特性注：①以上链路特性在CTB ＝65dB,CSO=63dB 时测得②加载频道数为59 个PAL 中国标准制式③接收机光输入功率：0dBm④无主路输出放大器（SBO －867 －MJ －* ）⑤光发射机采用贝特（BTOT ）⑥交流电源为准方波输出。
若交流电源为正弦波，则工作电压为44~60V⑦带有主路输出放大器BTNS系列网络工作站特点：1,1000MHz通用机壳和无源器件设计。
2,光正向接收及反向发射设备与放大设备兼容。
3,具有四通道高电平输出。
4,每通道单独采用功率倍增集成块输出。
5,可选用AGC电平控制。
6,高效率开关电源及优良的散热设计。
7,不间断工作测试点。
8,具有正向光接收备份。
技术指标：反向光发送机：1mW －2mW射频激励电平：视频为102dBuV 数据为92dBuV正向光接收机：-8dBm 报警（红灯亮）-2dBm 接收：84dBuV 左右输出（光接收机）CNR ：50dB （光功率在－2dBm 接收，59 路PAL －D 射频）（第一级采用低噪声放大）频响：± 0.75dB反射：≥ 16dBBTOP－4W网络工作站特点：1,1000MHz通用机壳和无源器件设计。
2,具有双向四通道高电平输出。
3,每通道单独采用功率倍增(砷化镓或硅)集成模块输出。
4,具有光发射及光接收备份，并自动切换。
（按需订购）5,高效率开关电源热备份及优良的散热设计。
（按需订购）6,不间断工作测试点。
7,具有网络状态监测功能。
（按需订购）技术指标：反向光发送机：1mW 或2mW射频激励电平：视频为106dBuV 数据为96dBuV正向光接收机：－8dBm 报警（红灯亮）-2dBm 接收：84dBuV 左右输出（光接收机）CNR ：50dB( 光功率在－2dBm 接收，59 路PAL －D 射频) ，( 第一级采用低噪声放大)频响：± 0.75dB反射：≥ 16dB射频（正向通道）参数单位技术参数频率范围MHz85-75085-860标称增益dB38标称输出电平dBuV110/100108/98最小满增益dB42带内平坦度dB± 0.75dB （含双工）反射损耗dB≥ 16载波组合三次差拍C/CTB dB72载波组合二次差拍C/CSO dB74载波组合交调C/CXM dB70噪声系数dB≤ 9群时延ns112.25MHz/116.68MHz τ≤ 8 （85-750MHz ）载波交流声比dB≥ 66耐冲击电压10/700us KV5供电电压V~60 （35-90 ）50Hz功耗W65注：标称输出电平110/100 dBuV 及108/98 dBuV 指47-550MHz 的输出电平，550-860MHz 为数据传输频带比模拟信号低10dB 。
射频（反向通道）参数单位技术指标频率范围MHz5-65增益dB14161820标称输出电平dBuV92949698带内平坦度dB≤± 0.75反射损耗dB≥ 16噪声系数dB≤ 13载波二次互调比dB≥ 55最大输出电平dBuV≥ 120功耗W15注：测试时输出电平为120dBuV 。
载波二次互调比为5-65MHz 波段内f1=31.25MHz ，f2=48.25MHz ，f2 －f1=17MHz 处测得。
BTOS系列网络工作站特点：1,1000MHz通用机壳和无源器件设计。
2,光正向接收及反向发射设备与放大设备兼容。
3,具有二通道高电平输出或四通道分配输出。
4,高效率开关电源及优良的散热设计。
