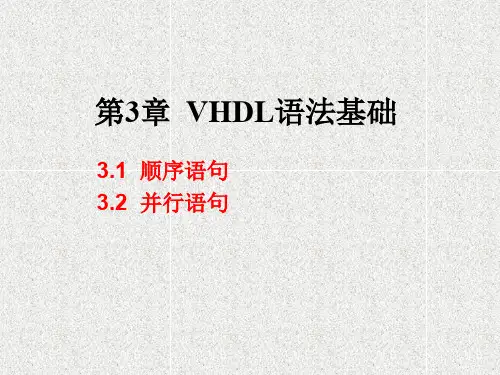

第3章VHDL语法基础77页PPT
例2：用IF语句描述图示硬件电路。
LIBRARY IEEE； USE IEEE.STD_LOGIC_1164.ALL；
此处的库、程序包使用 说明是否必要
ENTITY EXAMPLE IS
PORT (A，B，C： IN BOOLEAN；OUTPUT：OUT BOOLEAN)；
A
OUTPUT
B
对应的硬件电路
END ARCHITECTURE ART；
例3： 由两个2选1多路选择器构成的电路逻辑描述如图所示， 其中，当P1和P2为高电平时下端的通道接通。
P1
P2 S
B
B
S
B
C
A
Z
A
AHale Waihona Puke MUX21MUX21
SIGNA A，B，C，P1，P2，Z： BIT； ... IF (P1=‘1’) THEN
例：WHILE COUNTER <=100 LOOP IF COUNTER>50 THEN REPORT "THE COUNTER IS OVER 50"； END IF； … END LOOP；
END IF；
END LOOP； --当I=1时返回LOOP语句继续比较
#金
四、REPORT语句
语句格式： [标号] REPORT “输出字符串” [SEVERIY 出错级别]
REPORT语句不增加硬件的任何功能，仿真时可用该语句提 高可读性。
REPORT语句等价于断言语句。 出错级别默认为NOTE。
4. EXIT- LOOP语句 EXIT [LOOP 标号] [WHEN 条件表达式];
EXIT语句用来结束LOOP语句。分四种控制： ① 单独EXIT时，无条件结束LOOP语句的执行。 ② EXIT [LOOP 标号]，跳转到指定的LOOP标号处。 ③ EXIT [WHEN 条件]，条件值=TRUE，跳出LOOP语句；条件
VHDL语法简单总结
VHDL语法简单总结一个VHDL程序代码包含实体（entity）、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。
一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。
2.子类型在原有已定义数据类型上加一些约束条件，可以定义该数据类型的子类型。
VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。
子类型定义使用SUBTYPE关键字。
3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。
TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型语法结构SIGNAL signal_name: type_name [:= initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。
vhdl基本语法 ifdef
VHDL（VHSIC Hardware Description Language）是一种硬件描述语言，用于描述数字电路和系统。
它是由美国国防部（DOD）于20世纪80年代初期的VHSIC（Very High Speed Integrated Circuits）项目中开发的。
VHDL的基本语法包括一些常用的关键字和结构，其中ifdef是其中之一。
ifdef是VHDL中的一个条件编译指令，用于根据给定的条件来判断是否包含某段代码。
在VHDL中，ifdef语句的基本语法如下：```vhdl`ifdef condition-- code to be included if condition is true`else-- code to be included if condition is false`endif```在上面的代码中，condition是一个条件表达式，可以是一个参数、宏定义或者其他已经定义过的条件。
如果condition为真，则会编译`ifdef和`endif之间的代码；如果condition为假，则会编译`else和`endif之间的代码。
使用ifdef可以让我们根据不同的条件来控制代码的编译和包含，这在一些复杂的项目中非常有用。
下面是使用ifdef的一个简单示例：```vhdl`ifdef DEBUGreport "Debug mode is enabled";`elsereport "Debug mode is disabled";`endif```在上面的代码中，如果DEBUG宏被定义了，那么report语句"Debug mode is enabled"将被编译进去；否则将编译进去"Debug mode is disabled"。
除了`ifdef语句外，VHDL还提供了一些其他的条件编译指令，如`ifndef（如果给定条件为假则编译）、`elsif（如果前面的条件为假则继续判断下一个条件）、`elsif和`endif。
VHDL基本语句
例
ARCHITECTURE example OF mux4 IS BEGIN PROCESS (sel) 注 BEGIN ●CASE中的选择值必须在表达式的取值范围内； CASE sel IS WHEN 0=> q <= d0 ; ●CASE语句是无序的，所有表达式值都是并行 WHEN 1=> q <= d1 ; 处理；而IF语句是有序的，最起始、最优先 WHEN 2=> q<= d3 ; WHEN 3=> q<= d4 ; 的先处理； WHEN others => NULL; ●可以有很多分支，但OTHERS分支只能有一个， END CASE; 且只能位于最后；用来使所有选择值能涵盖表 END PROCESS; END example; 达式的所有取值，以免插入不必要的锁存器
3、用于多选控制的IF语句：
格式 IF 条件1 THEN
<顺序处理语句1>；
ELSIF 条件2 THEN <顺序处理语句2>； ： ELSIF 条件n-1 THEN <顺序处理语句n-1>； ELSE <顺序处理语句n>； END IF；
P1: PROCESS (clk) BEGIN
IF (clk‘ event and clk=‗1‘ ) THEN
顺序语句
赋值语句
VHDL设计实体内的数据传递以及对端口界面外部数据的读写 都必须通过赋值语句的运行来实现。 功能是将一个值或表达式的运算结果传递给某一数据对象。 赋值语句有两种： 信号赋值语句和变量赋值语句 区别
第10章 VHDL基本语句-ST
15
10.1 顺 序 语 句
10.1.9 RETURN语句
过程 函数
返回语句仅用于子程序
16
10.1 顺 序 语 句
10.1.10 NULL语句 空操作语句不完成任何操作，常用于CASE语句。
17
10.2 VHDL并行语句
结构体中可综合并行语句：
18
10.2 VHDL并行语句
10.2.1 并行信号赋值语句 赋值目标必须都是信号
28
10.2 VHDL并行语句
10.2.6 REPORT语句 REPORT语句用来报告计算的有关信息，本身不可综合，仅用于仿真。
29
10.2 VHDL并行语句
10.2.7 断言语句 断言语句也不可综合，仅用于仿真
30
10.3 属性描述与定义语句
1. 信号类属性
2. 数据区间类属性
'RANGE [(n)]
EDA技术实用教程
第10章 VHDL基本语句
1
10.1 顺 序 语 句
顺序语句的特点:(仿真)执行顺序与其书写顺序是一致的 进程与子程序(函数、过程) 10.1.1 赋值语句
信号赋值 赋值目标 <= 赋值源 变量赋值 赋值目标 := 赋值源 注意赋值符号左右两端数据类型一致，以及与=>的区别 10.1.2 IF语句
32
10.1.3 CASE语句 单个普通数值数、数值选择范围、并列数值、混合方式
IF语句中条件句逐项顺序执行，具有向上相与的逻辑功能 CASE语句中条件句的次序不重要，其执行过程接近于并行方式
2
10.1 顺 序 语 句
10.1.3 CASE语句
3
10.1 顺 序 语 句
VHDL语言的基本语法解析
2、变量( Variable )
变量是一个局部变量，它只能在进程语句、函数语句和过程 语句结构中使用，用作局部数据存储。变量常用在实现某种算 法的赋值语句中。
一般格式：
VARIABLE 变量名：数据类型 约束条件：= 表达式；
例: VARIABLE x, y: INTEGER;
--定义x，y为整数变量
SIGNAL Y ，Z ：BIT；
Y<=A(M) ；
--M是不可计算型下标表示
Z<=B(3) ；
--3是可计算型下标表示
C (0 TO 3)<=A (4 TO 7) ； -以段的方式进行赋值
C (4 TO 7)<=A (0 TO 3) ； -以段的方式进行赋值
二、VHDL语言的数据对象
1、常数（ Constant ）
常量的使用范围取决于它被定义的位置 :
(1)程序包中定义的常量具有最大的全局化特性，可以用在调 用此程序包的所有设计实体中；
(2)设计实体中定义的常量，其有效范围为这个实体定义的所 有的结构体；
(3)设计实体中某一结构体中定义的常量只能用于此结构体；
(4)结构体中某一单元定义的常量，如一个进程中，这个常量 只能用在这一进程中。
5，678，0，156E2(=15600) ， 45_234_287(=45234287)
(2) 实数文字： 实数文字也都是十进制的数，但必 须带有小数点，如： 188.993, 88_670_551.453_909(=88670551.453909) ，
1.0，44.99E-2(=0.4499) ，1.335，0.0
?16#F.01#E+2ቤተ መጻሕፍቲ ባይዱ--( 十六进制数表示，等于 3841.00)
VHDL基本语法
变量不是真正的物理量 , 因此不能 出现在敏感信号表中. 出现在敏感信号表中. 在 process 语句中只作为输出存在的 信号 ( 出现在信号赋值符 " < =" 的左 边 ) 不能作为敏感信 号. 既出现在信号赋值符 "<=" 的左边 , 又出现在信号赋值符 "<=" 右边的信 号 , 可以出现在敏感信号表中 , 这是因 为这些信号既作为这块电路的输出 , 又 是电路内部的反馈信号. 是电路内部的反馈信号.
例7 2 与非门. 与非门. 参见程序' (参见程序'例7') ) 说明: 说明: 本例中 , 首先将与非门输入信号 a 和 b 并置 , 生成一个 2 位的 std_logic_vector 信号 sel .信号 C 是与非门的输出. 是与非门的输出.第一个 when 中的 "|" 代表或者 , 即 3 个条件中的任何一 语句. 个满足 , 执行 C <='1' 语句.
格式 : IF 条件 1 THEN 若干顺序执行语句 1 ELSIF 条件 2 THEN 若干顺序执行语句 2 … ELSIF 条件 n-1 THEN 若干顺序执行语句 n-1 ELSE 若干顺序执行语句 n END IF;
(5) 进程语句 进程语句(PROCESS)
进程语句是一个十分重要的语句 进程语句是一个十分重要的语句 , 本质上它描述了一个功能独立的电路 本质上它描述了一个功能独立的电路 块.
CASE语句与 语句一样也是个顺序执 语句与IF语句一样也是个顺序执 语句与 行语句,但使用上有区别. 行语句,但使用上有区别. CASE语句执行时是无序的,所有表达 语句执行时是无序的, 语句执行时是无序的 式是并行处理; 语句是有序的, 式是并行处理;而IF语句是有序的, 语句是有序的 先处理最优先的条件, 先处理最优先的条件,后处理次优先 条件. 条件. 在某种情况下,两种语句都可以使用, 在某种情况下,两种语句都可以使用, 语句比IF语句描述更简捷 但 CASE语句比 语句描述更简捷, 语句比 语句描述更简捷, 更清晰.故应优先选用CASE语句. 语句. 更清晰.故应优先选用 语句
VHDL语法入门
1.1 VHDL程序构件
配置说明
将具体的构造体分配给实体说明 示例
configuration conf1 of xor_gate is for data_flow end for; end conf1;
configuration conf2 of xor_gate is for structure end for; end conf1;
字符串
被双引号括起来的ASCII字符，如，“Hello”；
位串
被双引号括起来的数字序列，其前冠以基数说明符；如， B“0110_1111”，O“117”，X“FFE0”；
1.2 文法规则
文法格式
关键字、标识符：不区分大小写； 注释：‘--’，且只在该文本行有效； 分隔：‘；’为行分隔，VHDL的语句行可写在不同文本行
[端口说明；]
end [设计实体名] ；
1.1 VHDL程序构件
1.1 VHDL程序构件 IN
从外部输入至实体； 单向端口；
entity
1.1 VHDL程序构件 OUT
从实体输出至外部； 单向端口；
entity
1.1 VHDL程序构件 INOUT
可以从外部输入至实体； 也可以从实体输出至外部； 双向端口；
变量：
用于进程、子程序等模块的内部； 局部性数据对象；
1.3 数据对象及类型
例子：信号与变量
p2: process(a) variable tmp: integer:=1; begin tmp:=tmp*2; c2<=a+tmp; end process; end;
entity exmp1 is port(a: in Integer; b: out Integer); end; architecture behv of exmp1 is signal c1,c2: Integer; begin b<=c1+c2; p1: process(a) variable tmp: integer:=0; begin tmp:=tmp+1; c1<=a+tmp; end process;
