人教版数学九年级下册知识点总结：第二十九章、投影与视图
人教版九年级下册数学《投影》投影与视图说课教学课件复习导学
区别
光线 形状大小
（物体与投影 面平行时）
联系
平行投影 平行 中心投影 从一点
发出
都是物体在光线的 照射下，在某个平
面内形成的影子 （即都是投影）
小练习
把下列物体与它们的投影用线连接起来。
观察
下面两幅图中的投影线有什么区别？ 它们分别形成了什么投影？
中心投影 投影线 集中于一点
平行投影 互相平行
下面两幅图中的投影线有什么区别？ 它们分别形成了什么投影？ 它们的投影线与投影面的位置关系有什么区别？
平行投影
投影线
互相平行
投影线与投影 投影线斜着 面的位置 照射投影面
平行投影
互相平行 投影线垂直 照射投影面
知识要点
投影线垂直于投影面产生的投影 叫做正投影。
固定投影面，改变小棒的摆放位置和方向， 它的影子分别发生了什么变化？
把下列物体与它们的投影用线连接起来：
【例1】（1）它们 是太阳的光线还是 灯光的光线?
它们是灯光的光线！
它们不是平行光线， 是发散光线
（2）下图是两棵小树在同一时刻的影子.请你在图中画出 形成树影的光线.它们是太阳的光线下形成的还是灯光下 形成的?画出同一时刻旗杆的影子,并与同伴交流这样做的 理由.
一般由平行光线形成的投影是平行投影。 3. 中心投影：
由同一点（电光源）发出的光线形成的投 影叫做中心投影。
4. 平行投影与中心投影的异同：
区别
形状
联系
光线 （物体与投影
面平行时）
平行投影 平行
中心投影
从一点 发出
全等
都是物体在光线的
照射下，在某个平
放大
面内形成的影子
（位似变换） （即都是投影）
最新人教版九年级数学下册第二十九章《投影与视图》本章概要
第二十九章投影与视图本章概要数学是以数量关系和空间形式为主要研究对象的科学，数量关系和空间形式是从现实世界中抽象出来的.很明显，关于投影和视图的知识是从实际需要(建筑、制造等)中产生的，它们与实际模型联系得非常紧密.本章的主要内容包括投影和视图的基础知识，一些基本几何体的三视图，简单立体图形与它的三视图的相互转化，根据三视图制作立体模型的实践活动，既是七年级“图形识别初步”的延续，又是高中“立体几何”的基础，全章分为三节.第29.1节“投影”中，首先从物体在日光或灯光下的影子说起，引出投影、平行投影、中心投影、正投影等概念；然后以铁丝和正方形纸板的影子为例，讨论当直线和平面多边形与投影面成三种不同的位置关系时的正投影，归纳出其中蕴涵的正投影的一般规律；最后以正方体为例，讨论立体图形与投影面成不同位置关系时的正投影.整个讨论过程是按照一维、二维和三维的顺序发展的.第29.2节“三视图”讨论的重点是三视图，其中包括三视图的成像原理、三视图的位置和度量规定、一些基本几何体的三视图、简单立体图形(包括相应的表面展开图)与它的三视图的相互转化等.这一节是全章的重点内容.第29.3节“课题学习制作立体模型”中，安排了观察、想象、制作相结合的实践活动，这是动脑与动手并重的学习内容.进行这个课题学习既可以采用独立完成的形式，也可以采用合作式学习的方式.应该把对这个课题的学习看作是对前面学习过的内容是否切实理解掌握以及能否灵活运用的一次联系实际的检验.学习策略本章内容有两个特点：第一，它与直观图形的关系密切，需要在图形形状方面进行想象和判断，要完成的题目多是识图、画图、制作模型等类型的问题，而很少涉及定量的计算；第二，它将平面图形与立体图形紧密地联系起来，从“由物画图”和“由图想物”两个角度讨论平面图形与立体图形之间的相互转化，这些联系与转化的基础是投影规律.注意观察、想象、制作相结合，可以合作式学习. 重视相关内容与实际的联系，可用橡皮泥等工具制作模型，不刻意追求对概念的透彻理解程度，结合例子了解空间位置关系，归纳基本规律. 例如，学习正投影规律时，选择铁丝、正方形纸板和正方体模型，按照维数从1到3的顺序去理解有关平行、斜交和垂直的位置关系.重视基本几何体的学习与识记，对球、柱、锥适当归类，寻找各自在三视图中的共同点.。

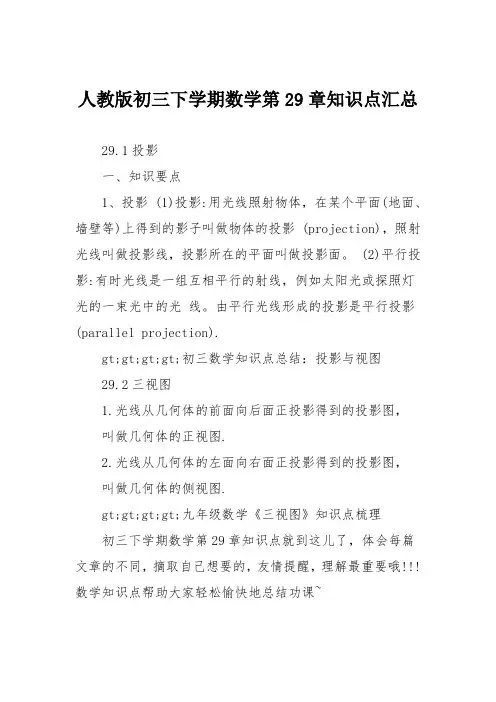

人教版初三下学期数学第29章知识点汇总
人教版初三下学期数学第29章知识点汇总
29.1投影
一、知识要点
1、投影 (1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影 (projection)，照射光线叫做投影线，投影所在的平面叫做投影面。
(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影(parallel projection).
gt;gt;gt;gt;初三数学知识点总结：投影与视图
29.2三视图
1.光线从几何体的前面向后面正投影得到的投影图，
叫做几何体的正视图.
2.光线从几何体的左面向右面正投影得到的投影图，
叫做几何体的侧视图.
gt;gt;gt;gt;九年级数学《三视图》知识点梳理初三下学期数学第29章知识点就到这儿了，体会每篇文章的不同，摘取自己想要的，友情提醒，理解最重要哦!!!数学知识点帮助大家轻松愉快地总结功课~。

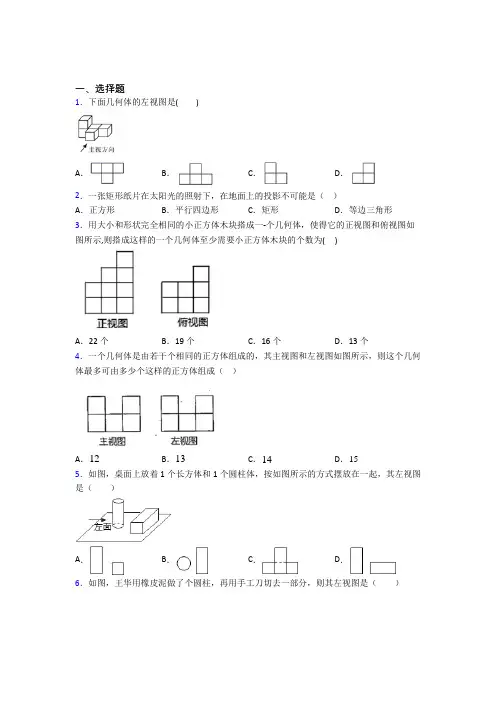

(人教版)南京九年级数学下册第二十九章《投影与视图》知识点总结
一、选择题1．下面几何体的左视图是( )A．B．C．D．2．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（）A．正方形B．平行四边形C．矩形D．等边三角形3．用大小和形状完全相同的小正方体木块搭成一-个几何体，使得它的正视图和俯视图如图所示,则搭成这样的一个几何体至少需要小正方体木块的个数为( )A．22个B．19个C．16个D．13个4．一个几何体是由若干个相同的正方体组成的，其主视图和左视图如图所示，则这个几何体最多可由多少个这样的正方体组成（）A．12B．13C．14D．155．如图，桌面上放着1个长方体和1个圆柱体，按如图所示的方式摆放在一起，其左视图是（）A．B．C．D．6．如图，王华用橡皮泥做了个圆柱，再用手工刀切去一部分，则其左视图是（）A ．B ．C ．D ． 7．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 8．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（ ）A ．4个B ．5个C ．6个D ．7个9．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为300，同一时 刻，一根长为l 米、垂直于地面放置的标杆在地面上的影长为2米，则树的高度为（ ）A ．米B ．12米C ．米D ．10米 10．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（ ）A ．B ．C ．D ． 11．如图，∠APD=90°，AP=PB=BC=CD ，则下列结论成立的是（ ）A．△PAB∽△PCA B．△ABC∽△DBA C．△PAB∽△PDA D．△ABC∽△DCA 12．下列几何体中，其主视图、俯视图和左视图分别是图中三个图形的是（）A．B．C．D．13．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是() A．B．C．D．14．下面的三视图对应的物体是（）A．B．C．D．15．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．二、填空题16．如图是一个几何体的三视图，则这个几何体的侧面积是______．（结果保留 ）17．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．18．如图，用棱长为1cm的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm2．19．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．20．若要使图中平面展开图按虚线折叠成正方体后，相对面上的两个数为相反数，则x＋y ＝________．21．甲同学的身高为1.5m，某一时刻它的影长为1m，此时一塔影长为20m，则该塔高为____________m。
人教版数学九年级下示范课件：第29章摄影与视图
平行的投射线 从一点出发的投射 线
放大 (位似变换)
都是物体在光线 的照射下，在某 个平面内形成的 影子.(即都是投 影)
29.1
投影
第2课时
1、能根据正投影的性质画出简单的平面图形的正投影；
2、培养动手实践能力，发展空间想象能力.
1.什么叫投影? 一般地,用 光线 照射物体,在 的影子叫做物体的投影.
思考:平行投影和中心投影有什么区别和联系呢?
把下列物体与它们的投影用线连接起来：
变式训练：1、如图是一根电线杆在一天中不同时 刻的影长图，试按其一天中时间先后顺序排列，正 确的是（ ） C
北 北 北 北
① （A）①②③④ （C）④①③②
①
东
②
② ③ （B）④②③① （D）④③②①
③
东
东
④
④
东
【例1】（1）它们 是太阳的光线还是 灯光的光线? 它们是灯光的光线！
知 识 点 一 投 影
物体在日光或灯光的照射下，会在地面、墙壁等处 形成影子，影子与物体的形状有密切的关系。
2、一般地，用光线照射物体，在某个平面（地板、 __ _________ 墙壁等）上得到的 影子 叫做物体的投影. ___ _____叫做投影线，投影所在的 平面 叫做 照射光线 投影面.
三、研读课文 练一练
不同 位置 物体 线段 面
物体平行于 投影面
形状、大小不 变（全等） 形状、大小不 变（全等）
物体倾斜于 投影面
大小变化 形状、大小均 变化
物体垂直于 投影面 点 线
当物体的某个面平行于投影面时，这个面的正 投影与这个面的形状、大小完全相同.
【例】画出如图摆放的正方体在投影面P上的正投影. （1）正方体的一个面ABCD平行于投影面P； （2）正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直 于投影面P,并且对角线AE垂直于投影面P.
人教版九年级下册数学《由三视图确定几何体的面积或体积》投影与视图教学说课复习课件
知1－讲
知1－讲
例1〈泸州〉如图所示的几何体的左视图是( C )
导引： 左视图是从物体的左面看到的视图，从圆柱的左 边向右边看，看到的是一个矩形，故选C.
总结
知1－讲
单个几何体的三视图直接根据常见的几何体三 视图中识别．
知1－练
1 把图中的几何体与它们对应的三视图用线连接起来.
知1－练
2 【中考·海南】如图是由四个相同的小正方体组成 的几何体，则它的主视图为( A )
分析：支架的形状是由两个大 小不等的长方体 构成的 组合体.画三视图时要注 意这两个长方体的上 下、 前后位置关系.
解：下图是支架的三视图.
知2－讲
总结
知2－讲
画组合体的三视图时，构成组合体的各部分的视图也要遵 守“长对正，高平齐， 宽相等”的规律.
知2－练
1 画出如图所示的正三棱柱、圆锥、半球的三视图.
(2) 请指出三视图、立体图形、展开图之间的对应边.
讲授新课
三视图的有关计算 合作探究
例1 某工厂要加工一批密封罐，设计者给出了密封罐的三视图，请你按照三 视图确定制作每个密封罐所需钢板的面积 (图中尺寸单位：mm).
分析： 1. 应先体__形__状____； 2. 画出物体的 展开图 .
1. 一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为
()
B
A. 6
B. 8
C. 12
D. 24
2. 如图是一个几何体的三视图，根据图中提供的数据 (单位：cm)，可求得
这个几何体的体积为3 cm3 .
3 主视图
1 1 左视图 俯视图
2π 3. 如图是某几何体的三视图及相关数据(单位：cm)，则该几何体的侧面积为
29.2 三视图 初中数学人教版九年级下册精品讲义
第二十九章投影与视图29.2 三视图课程标准课标解读1.会画直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图，能判断简单物体的视图，并会根据视图描述简单的几何体。
2.了解直棱柱、圆锥的侧面展开图，能根据展开图想象和制作模型。
3.通过实例，了解上述视图与展开图在现实生活中的应用。
理解和掌握三视图的基本概念，能够画出棱柱、圆柱、圆锥、球的主视图，能够正确判断简单物体的三视图。
知识点01 三视图1.三视图有关的概念(1)视图：从某一方向观察一个物体时，所看到的平面图形叫作物体的一个视图。
(2)三视图：从3个互相垂直的方向观察物体，在正面内得到的由前向后观察物体的视图，叫作主视图；在水平面内得到的由上向下观察物体的视图，叫作俯视图；在侧面内得到的由左向右观察物体的视图，叫作左视图。
【微点拨】(1)视图的本质就是正投影；物体的主视图，等同于一束平行光线自物体的前方向后方照射，在正面投影面上得到的正投影；俯视图、左视图类似。
(2)三视图中的各视图，分别从不同方向表示物体的形状，三者结合能够较全面地反映物体的形状.2. 三视图之间的关系三视图的摆放一般是，主视图在左上方，它下方应是俯视图，左视图在右边.在物体的三视图中，主视图可反映出物体的长和高，俯视图可反映出物体的长和宽，左视图可反映出物体的高和宽.【微点拨】三视图中，主视图与俯视图表示同一物体的长；主视图与左视图表示同一物体的高；左视图与俯视图表示同一物体的宽.【即学即练1】如图所示的几何体，其主视图是（）A ．B ．C ．D ．【答案】A 【分析】从正面看所得到的图形即为主视图，据此求解即可．【详解】解：从正面看看到的是一个长方形，中间有两条竖着的虚线，即，故选A 知识点02 画三视图1.画几何体的三视图画一个几何体的三视图时，先观察几何体，判断出从3个方向看几何体得到的平面图形，即三视图；然后把三视图按照一定位置画出来。
画三视图时，一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，被其他部分遮挡而看不见的画成虚线，不能漏掉。
人教版九年级下册第29章 三视图的相关概念和性质(21页)
主视图 左视图
高
长
宽
宽 俯视图
3. 在主视图正右方画出左视图，注意与主视图高平齐，
与俯视图宽相等；
4. 为表示圆柱、圆锥等的对称轴，规定在视图中加画 点划线表示对称轴.
注意：不可见的轮廓线，用虚线画出.
例2 画出如图所示的支架的三视图，其中支架的两个 台阶的高度和宽度相等．
解：下图是支架的三视图．
图
高
图
长
宽
俯视图
宽 俯视图
三视图是主视图、俯视图、左视图的统称.它是从 三个方向分别表示物体形状的一种常用视图.
典例精析
二、三视图的画法
例1 画出图中基本几何体的三视图：
解：如图所示： 主视图 左视图
主视图 左视图
俯视图
俯视图 宽
主视图
左视图 俯视图
归纳总结
三视图的具体画法为： 1. 确定主视图的位置，画出主视图； 2. 在主视图正下方画出俯视图，注
主
左
视
视
图
图
俯 视 图
练一练
画出图中的几何体的三视图.
例3 画出图中简单组合体的三视图：
解：三视图如下：
主视图
左视图
俯视图
练一练
找出对应的的三视图.
主视图 (A) 左视图 (A) 俯视图 (B)
A
B
C
当堂检测
1．下图的几何体中，主视图、左视图、俯视图均相
同的是
(D )
A
B
C
D
2．一个几何体的三视图形状都相同，大小均等，那
模块的俯视图的是
( A)
①
②
③
④
⑤
A．② B．③ C．④ D．⑤
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二1.三视图
主视图 俯视图 左视图
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，且相互平齐；
(3)宽相等：俯视图与左视图的宽相等，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆.
球的三视图都是圆.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36 .
知识点二 ：投影
4.平行投影
由平行光线形成的投影．
在平行投影中求影长，一般把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．
例：小明和他的同学在太阳下行走，小明身高1.4米，他的影长为1.75米，他同学的身高为1.6米，则此时他的同学的影长为2米．
5.中心投影
由同一点(点光源)发出的光线形成的投影．
