局域网组建分析
局域网组建的关键技术解析
局域网组建的关键技术解析在现代信息化时代，局域网的组建已经成为了企业、学校、机构等各类组织的常见需求。
局域网的建立不仅能够提供高效的内部网络通信，还能够实现共享资源、数据传输等功能。
本文将对局域网组建的关键技术进行解析，以帮助读者更好地理解和应用。
一、物理设备在局域网组建中，物理设备是起到连接网络、传输数据的关键组成部分。
一般来说，物理设备包括路由器、交换机和网线等。
1. 路由器：路由器是局域网中的核心设备，负责将数据包转发到不同的网络。
它可以根据数据包中的目标IP地址，决定将数据转发到哪个网络。
同时，路由器还能够提供安全策略、网络管理等功能。
2. 交换机：交换机是连接多个设备的网络设备，它能够根据MAC 地址来转发数据。
交换机具有高速传输、低延迟等特点，能够提供高效的数据交换。
3. 网线：作为连接设备的媒介，网线在局域网组建中起到了至关重要的作用。
常用的网线类型有Cat5、Cat6等，根据需要选择适合的网线种类。
二、网络拓扑结构网络拓扑结构指的是局域网中各个设备之间的物理连接方式。
常见的网络拓扑结构有星型拓扑、总线拓扑和环形拓扑等。
1. 星型拓扑：星型拓扑是指所有设备都连接到一个中心设备（如交换机或路由器）的网络结构。
这种拓扑结构具有良好的可扩展性和可靠性，但对设备的依赖较高。
2. 总线拓扑：总线拓扑是指所有设备都连接到一个共享线路的网络结构。
这种拓扑结构简单易实现，但对于网络数据的传输存在一定的限制。
3. 环形拓扑：环形拓扑是指所有设备按照环形顺序连接的网络结构。
这种拓扑结构具有较好的数据传输效率，但故障处理相对较为复杂。
三、网络协议网络协议是实现局域网组建的关键技术，它规定了不同设备之间进行通信时的数据格式和传输规则。
常见的网络协议有TCP/IP协议、HTTP协议等。
1. TCP/IP协议：TCP/IP协议是互联网最基础的协议之一，也是局域网通信的重要协议。
它以分层的方式进行数据传输，分别对应物理层、数据链路层、网络层和传输层。
局域网组建的优势与劣势分析
局域网组建的优势与劣势分析一、引言在现代社会中，网络已经成为了人们生活和工作中不可或缺的一部分。
对于企业或机构而言，建立一个高效可靠的网络环境是至关重要的。
而局域网作为企业内部通信的基础架构，其优势和劣势对于网络建设具有重要意义。
本文将就局域网组建的优势与劣势进行分析和探讨。
二、局域网的优势1.高传输速度：局域网的一大优势是具有较高的传输速度。
由于局域网连接的计算机数量有限，数据传输可以通过高速的以太网或者其他传输协议来实现。
相比于广域网而言，局域网的传输速度更快，用户可以更快地访问和共享数据。
2.资源共享：局域网环境下的计算机可以方便地共享资源，例如共享打印机、共享文件、共享数据库等。
这样一来，用户可以更加方便地获取所需的资源，提高工作效率。
3.安全性高：由于局域网内部的通信相对封闭，相比于连接外部网络的广域网而言，局域网更容易进行安全控制和管理。
管理员可以通过设置权限和访问控制策略来保护局域网内的数据和系统安全，降低遭受网络攻击的风险。
4.成本低：相比于连接到广域网的网络架构，局域网的建设和维护成本相对较低。
由于局域网通常只连接企业内部设备，不需要进行大范围的网络布线和设备购置，因此可降低成本并提高经济效益。
三、局域网的劣势1.局限性：局域网的一大劣势是其使用范围受限。
由于局域网通常只用于连接企业内部设备，当企业需要进行远程通信或者与外部网络进行数据交换时，就需要额外的设备和网络连接来满足需求。
2.安全隐患：虽然局域网相对于广域网而言较为安全，但仍然有一些安全隐患存在。
例如，一旦局域网内的一台计算机感染了病毒或者恶意软件，有可能通过局域网内部传播给其他计算机，造成数据泄露或系统崩溃等问题。
3.局限于拓扑结构：局域网的拓扑结构通常是星型或者总线型，这种线性的结构限制了扩展性和可靠性。
当局域网规模扩大或者有一台主要设备故障时，可能会导致整个网络的瘫痪。
4.管理复杂性：随着局域网规模的增大，局域网的管理也变得更为复杂。
局域网组建的经典案例分析
局域网组建的经典案例分析近年来，随着信息技术的迅猛发展和企业对网络通信需求的不断增加，局域网(LAN)的建设越来越普遍。
局域网的组建对于提高企业内部通信效率、降低成本、提升工作效率具有重要意义。
本文将以一个经典的案例来分析局域网组建的过程和效果，并讨论如何克服其中的困难和挑战。
一、案例背景介绍某ABC公司是一家中型企业，总部位于城市A，分布有多个分支机构，分布在城市B、城市C和城市D等地。
在过去，各个分支机构之间的通信主要依靠传真、电话等传统方式，效率低下且成本较高。
为了改善这种局面，ABC公司决定建设一个跨地域的局域网来实现各个分支机构之间的高效通信。
二、局域网组建的方案设计为了满足ABC公司的需求，我们提出了以下四个步骤的局域网组建方案。
1. 网络架构设计首先，我们需要设计一个适合ABC公司的网络架构。
根据不同的分支机构规模和通信需求，我们决定采用星型拓扑结构。
总部设立一个服务器作为中央节点，每个分支机构都连接到该中央节点。
这种架构可以稳定可靠地实现信息的传输和共享。
2. 硬件设备采购与安装根据网络架构设计，我们需要采购合适的硬件设备，包括路由器、交换机、网线等。
这些设备将在各个分支机构和总部进行安装和配置，确保网络的正常运行。
在设备采购方面，我们将要求供应商提供优质的设备，并保证设备的兼容性和稳定性。
3. 网络配置与管理一旦硬件设备安装完成，我们需要对网络进行配置和管理。
网络配置包括IP地址、子网掩码、网关等的设置，以及网络安全性的配置，如防火墙设置等。
同时，我们还需要建立一套完善的网络管理系统，对网络进行实时监控和维护，确保网络的稳定运行。
4. 人员培训与技术支持在局域网建设完成后，我们需要对ABC公司的员工进行相关的培训，使他们能够熟练运用局域网系统。
培训内容主要包括网络基础知识、网络配置和故障排除等。
同时，我们还要提供技术支持，及时解决员工在使用过程中遇到的问题。
三、局域网组建的挑战与解决方案局域网组建过程中可能面临的挑战包括技术难题、预算限制和安全风险等。

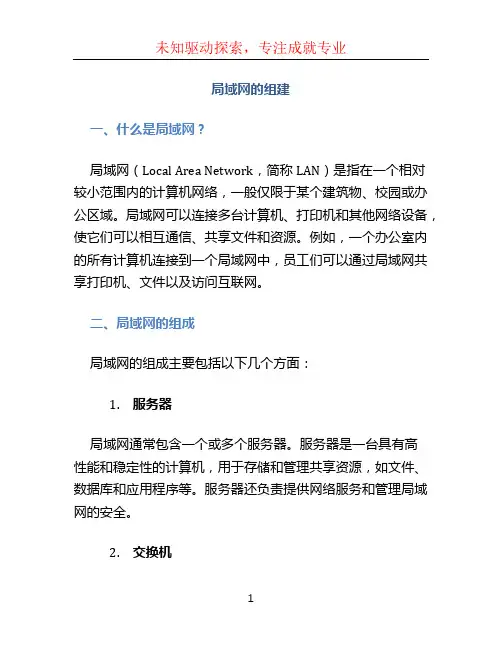

局域网的组建
局域网的组建一、什么是局域网？局域网（Local Area Network，简称LAN）是指在一个相对较小范围内的计算机网络，一般仅限于某个建筑物、校园或办公区域。
局域网可以连接多台计算机、打印机和其他网络设备，使它们可以相互通信、共享文件和资源。
例如，一个办公室内的所有计算机连接到一个局域网中，员工们可以通过局域网共享打印机、文件以及访问互联网。
二、局域网的组成局域网的组成主要包括以下几个方面：1.服务器局域网通常包含一个或多个服务器。
服务器是一台具有高性能和稳定性的计算机，用于存储和管理共享资源，如文件、数据库和应用程序等。
服务器还负责提供网络服务和管理局域网的安全。
2.交换机交换机是局域网的核心设备。
它用于连接局域网中的计算机和其他设备，通过交换和转发数据包实现局域网内的通信。
交换机具有多个端口，每个端口可以连接一台计算机或其他网络设备。
交换机通常支持高速数据传输和可靠的连接。
3.计算机局域网的计算机是局域网的终端设备，通常是台式计算机、笔记本电脑和服务器等。
计算机通过网卡（Network Interface Card，简称NIC）与交换机相连，通过网络协议进行通信。
局域网中的计算机可以相互访问和共享资源，例如打印机、文件和应用程序等。
4.网络设备除了交换机之外，局域网还需要其他网络设备来补充和扩展局域网的功能。
这些设备包括路由器、防火墙、无线接入点等。
路由器用于连接不同的局域网或互联网，实现不同网络之间的通信。
防火墙用于保护局域网免受网络攻击和非法访问。
无线接入点用于支持无线设备的接入和连接。
三、局域网的搭建步骤要搭建一个局域网，你可以按照以下步骤进行：1.规划网络拓扑首先，你需要规划局域网的网络拓扑，决定如何连接计算机和其他设备，并确定各设备之间的布局和位置。
这有助于更好地布置网络设备和布线，提高局域网的性能和可靠性。
2.选择合适的设备根据你的需求和预算，选择合适的交换机、服务器、计算机及其他网络设备。
局域网组建中的网络性能分析与优化
局域网组建中的网络性能分析与优化通过局域网的组建，我们可以实现多台计算机之间的互联互通，共享资源和信息。
然而，在组建局域网的过程中，网络性能的分析与优化至关重要。
本文将就局域网组建中的网络性能分析与优化进行讨论，帮助读者更好地理解和应用相关知识。
一、局域网的组建局域网是指在相对较小的范围内，由多台计算机和相应的网络设备组成的计算机网络。
通过局域网，我们可以实现内部互联，并与外部网络进行通信。
局域网的组建需要以下几个关键的步骤：1. 确定网络拓扑结构：根据局域网的规模和需求，选择适合的网络拓扑结构，如总线型、星型、环型等。
2. 配置网络设备：选择和配置适当的网络设备，如网络交换机、路由器、网关等。
3. 分配IP地址：给局域网中的每台计算机分配唯一的IP地址，以便实现互联。
4. 设置网络安全：配置防火墙、访问控制列表等安全措施，确保局域网的网络安全性。
二、网络性能分析网络性能是指局域网中实现通信和共享资源的能力。
在组建局域网后，我们需要进行网络性能分析，以了解网络的瓶颈和优化方向。
以下是常见的网络性能分析指标：1. 带宽：带宽是指网络传输数据的速率，常用单位是Mbps（兆位每秒）。
通过测试带宽，可以评估网络的传输速度是否满足需求。
2. 延迟：延迟是指数据在网络中传输的时间，通常用毫秒（ms）表示。
较高的延迟会影响实时通信的质量，如视频会议、在线游戏等。
3. 丢包率：丢包率是指数据在传输过程中丢失的比例，通常以百分比表示。
过高的丢包率会导致数据传输不完整，影响网络性能。
4. 吞吐量：吞吐量是指单位时间内网络传输的数据量，常用单位是Mbps。
较高的吞吐量表示网络能够同时处理更多的数据。
三、网络性能优化在进行网络性能分析后，我们可以根据分析结果来优化局域网的性能。
以下是一些常用的网络性能优化方法：1. 增加带宽：如果网络带宽不足，可以考虑增加带宽以满足需求。
例如，升级网络设备或选择更高速的网络传输技术。
2. 优化网络拓扑：通过调整网络拓扑结构，可以减少网络中的冲突和瓶颈。
局域网组建的成本分析与预算控制
局域网组建的成本分析与预算控制在如今信息化快速发展的时代，局域网已经成为企事业单位不可或缺的一项基础设施。
它不仅可以提高企业内部的协同工作效率，还能够降低沟通成本，提高工作效率，并为企业提供更强的信息安全保障。
然而，局域网的建设需要投入相当的成本，企业需要进行成本分析与预算控制，以确保合理利用资源并达到预期目标。
1. 设备与硬件成本局域网的组建需要相应的网络设备和硬件设施，如路由器、交换机、网线、服务器等。
每种设备的选择将直接影响到局域网性能和成本。
企业应根据实际需求和预算限制来选择适合的设备，并在购买过程中注意合理采购，避免过度投资或者过低的性能要求。
此外，还需考虑设备的维护和更新成本，以保持局域网系统的稳定运行。
2. 软件与许可费用除了硬件投入外，企业还需要考虑局域网所需的软件及相应许可费用。
例如，网络管理软件、防火墙、安全系统等，这些软件的选择不仅要满足实际需求，还要考虑成本效益和合法性。
企业可以通过与供应商协商和比较不同品牌的功能和价格，找到性价比最高的软件解决方案，并确保授权合法，避免违反版权法。
3. 人力资源局域网的组建也需要专业的技术人员进行规划、搭建和维护。
企业需要考虑在人力资源方面的投入，包括招聘合适的网络工程师或技术团队，并提供培训和学习机会，以保持技术团队的专业素养和能力。
此外，企业还需考虑人员的薪酬和福利，及时调整以留住人才，避免频繁更换人员导致的成本增加。
4. 运营与维护成本一旦局域网搭建完成，企业还需要投入一定的资源用于运营和维护。
这包括网络安全、数据备份、故障排除等方面的费用。
对于网络安全来说，企业还需要购买防火墙、杀毒软件等安全设备和软件，以保护信息安全。
同时，在日常运营中，及时检测设备和系统的运行状态，进行必要的维护和升级，以确保局域网系统的稳定运行。
5. 预算控制与成本效益分析为了合理控制局域网建设的成本，企业应进行详细的预算控制和成本效益分析。
在预算控制方面，企业可以根据前期经验和市场行情，合理估计各项投入的费用，并对比不同供应商和系统解决方案的报价，找到最经济实惠的方案。
小型局域网组建实验报告2024
引言概述本文是《小型局域网组建实验报告（二）》的详细阐述，主要包括了五个大点，分别是局域网拓扑结构设计、硬件设备配置、网络地质规划、网络协议选择与配置、安全策略与管理。
通过这五个大点的详细分析，我们可以对小型局域网的组建有一个全面的了解。
一、局域网拓扑结构设计1.环形拓扑与星形拓扑的比较1.1环形拓扑的优点与缺点1.2星形拓扑的优点与缺点1.3选择合适的拓扑结构2.局域网拓扑设计实例2.1小型企业局域网的拓扑设计2.2数学实验室局域网的拓扑设计2.3学校图书馆局域网的拓扑设计二、硬件设备配置1.路由器的选择与配置1.1选择合适的路由器型号1.2配置路由器的基本参数1.3配置路由器的安全策略2.交换机的选择与配置2.1选择合适的交换机型号2.2配置交换机的基本参数2.3配置交换机的VLAN3.网络设备的布线规划3.1选择合适的布线方式3.2进行网络设备的布线3.3布线的注意事项三、网络地质规划1.IP地质的划分1.1将网络划分为子网1.2为各个子网分配IP地质1.3配置子网掩码2.子网间的通信与路由配置2.1子网间通信的实现方式2.2配置路由器实现子网间通信2.3验证子网间通信的连通性四、网络协议选择与配置1.TCP/IP协议与UDP协议的比较1.1TCP/IP协议的特点与应用场景1.2UDP协议的特点与应用场景1.3选择合适的协议2.协议参数的配置2.1配置IP地质和子网掩码2.2配置路由表2.3配置DNS服务器3.协议的性能优化与调整3.1网络带宽的调整3.2数据传输的优化3.3协议选项的优化配置五、安全策略与管理1.防火墙的选择与配置1.1选择适合的防火墙设备1.2配置防火墙的基本规则1.3监控与调整防火墙策略2.网络访问控制2.1配置访问控制规则2.2网络用户认证和授权2.3强化网络管理权限3.安全事件的监测与应对3.1网络安全事件监测的手段和方法3.2安全事件的应急响应3.3安全事件的处理与分析总结小型局域网组建需要考虑多个因素，包括拓扑结构设计、硬件设备配置、网络地质规划、网络协议选择与配置、安全策略与管理。
局域网的组建实验报告
局域网的组建实验报告局域网的组建实验报告一、引言局域网（Local Area Network，简称LAN）是指在一个相对较小的地理范围内，由多台计算机组成的网络系统。
局域网的组建是计算机网络课程中的重要实验内容，本实验报告将详细介绍局域网的组建过程、实验步骤以及实验结果。
二、实验目的1. 了解局域网的基本概念和组成要素；2. 掌握局域网的组建方法和技术；3. 验证局域网的功能和性能。
三、实验设备和材料1. 计算机若干台；2. 交换机一台；3. 网线若干根。
四、实验步骤1. 确定局域网的拓扑结构。
在本次实验中，我们选择了星型拓扑结构，即将交换机作为中心节点，计算机连接到交换机上。
2. 连接硬件设备。
首先，将交换机的一个端口与计算机的网卡通过网线连接起来。
重复此步骤，将所有计算机连接到交换机上。
3. 配置网络参数。
在每台计算机上，打开网络设置界面，设置IP地址、子网掩码和默认网关。
确保每台计算机的IP地址在同一个子网内，且默认网关与交换机的IP地址相同。
4. 测试网络连通性。
在每台计算机上，打开命令提示符窗口，使用ping命令测试与其他计算机的连通性。
如果ping命令能够成功返回，说明网络连通正常。
五、实验结果与分析通过以上步骤，我们成功地建立了一个局域网。
在实验过程中，我们发现局域网的组建有以下几个特点：1. 高速传输：局域网内部的数据传输速度非常快，可以满足大部分应用的需求。
2. 共享资源：通过局域网，计算机之间可以方便地共享文件、打印机等资源，提高了工作效率。
3. 安全性：局域网内部的通信相对较为安全，外部网络难以直接访问局域网内的计算机，从而保护了数据的安全性。
4. 管理简单：通过交换机，可以轻松管理局域网内的计算机，例如添加新计算机、禁止某些计算机访问等。
六、实验总结通过本次实验，我们深入了解了局域网的组建过程和特点。
局域网的搭建不仅可以提高计算机之间的协作效率，还可以实现资源共享和数据安全。
