《机械设计基础》课程设计说明书题目：带传动及单级圆柱齿轮减速器的设计学院：机械与电子学院专业：机械制造与自动化班级：机制19-1班学号：姓名：李俊指导教师：周海机械与电子学院2019年11月-12月目录一、课程设计任务要求 (3)二、电动机的选择 (4)三、传动比的计算设计 (5)四、各轴总传动比各级传动比 (6)五、V带传动设计 (8)六、齿轮传动设计 (11)七、轴的设计 (19)八、轴和键的校核 (30)九、键的设计 (32)十、减速器附件的设计 (34)十一、润滑与密封 (36)十二、设计小结 (37)十三、参考资料 (37)一、课程设计任务要求1. 用CAD设计一张减速器装配图（A0或A1）并打印出来。
2. 轴、齿轮零件图各一张，共两张零件图。
3.一份课程设计说明书（电子版）并印出来传动系统图如下：传动简图输送机传动装置中的一级直齿减速器。
运动简图工作条件冲击载荷，单向传动，室内工作。
三班制，使用5年，工作机速度误差±5%。
原始数据如下：二、电动机的选择三、传动比的计算设计四、各轴总传动比各级传动比计算结果汇总如下表，以供参考五、传动设计六、齿轮传动设计根据数据：传递功率P1=5.02KW电动机驱动，小齿轮转速n1=480r/min，大齿轮转速n2=166r/min，传递比i=2.90，单向运转，载荷变化不大，使用期限五年，三班制工作。
七、轴的设计主动抽1轴传动功率P2=4.77KW,转速n2=166r/min，工作单向转动轴采用深沟球轴承支撑。
八、轴和键的校核九、键的设计十、减速器附件的设计十一、润滑与密封十二、设计小结这次的课程设计,对于培养我们理论联系实际的设计思想;训练综合运用机械设计和有关先修课程的理论,结合生产实际反系和解决工程实际问题的能力;巩固、加深和扩展有关机械设计方面的知识等方面有重要的作用。
此次减速器，经过两个月的努力,终于将机械设计课程设计作业完成了。
螺旋输送机一级圆柱齿轮减速器(含CAD装配图及详细计算过程)
螺旋输送机一级圆柱齿轮减速器的设计摘要此螺旋输送机的设计主要用于物料的传送，根据给定的输送量以及物料特性分别进行叶片用料实形、螺旋直径、螺旋转速等主要参数的设计计算。
传动部分采用电动机带动联轴器，联轴器带动齿轮，齿轮带动联轴器进而带动一级减速器、减速器连接机体的传动方式。
根据计算得出的主要参数选择合适的电动机，从而确定带轮以及减速器的传动比，将主要后续工作引向一级减速器的设计，其中包括主要传动轴的校核、齿轮的选择等计算工作。
最后根据计算所得结果整理出安装尺寸以及装配图的绘制。
关键词：螺旋输送机；减速器；物料运输目录摘要 (1)目录 (2)课题题目 (3)第一章电机的选择 (5)第二章传动装置的运动和动力参数 (7)第三章传动装置的运动和动力设计 (8)第四章圆柱斜齿轮传动的设计 (10)第五章轴的设计计算 (15)第六章轴承的设计与校核 (23)第七章键连接的选择与校核 (28)第八章联轴器的选用 (29)第九章箱体设计 (30)第十章减速器润滑密封 (31)设计心得 (32)参考文献 (32)课题题目题目：设计一用于螺旋输送机上的单级圆柱齿轮减速器。
工作条件：连续单项运转，工作时有轻微震动，使用期限为8年，生产10台，两班制工作。
输送机工作转速的允许误差为±5%。
原始数据：运输机工作轴转矩 T=850 N·m运输机工作轴转速 n=125 rpm1 引言：螺旋输送机是一种常用的连续输送机械。
它是利用工作构件即螺旋体的旋转运动使物料向前运送，是现代化生产和物流运输不可缺少的重要机械设备之一，在国民经济的各个部门中得到了相当广泛的应用，已经遍及冶金、采矿、动力、建材、轻工、码头等一些重工业及交通运输等部门。
主要是用来运送大宗散货物料，如煤、矿石、粮食、砂、化肥等。
本文以草料和饲料为主要输送原料进行螺旋输送机的相关结构和参数设计。
2 螺旋输送机工作原理物料运输工业中螺旋输送机主要用于原料的输送，一般采用实体螺旋叶片，中间吊挂轴承等螺距的全叶式螺旋即S制法螺旋输送机。

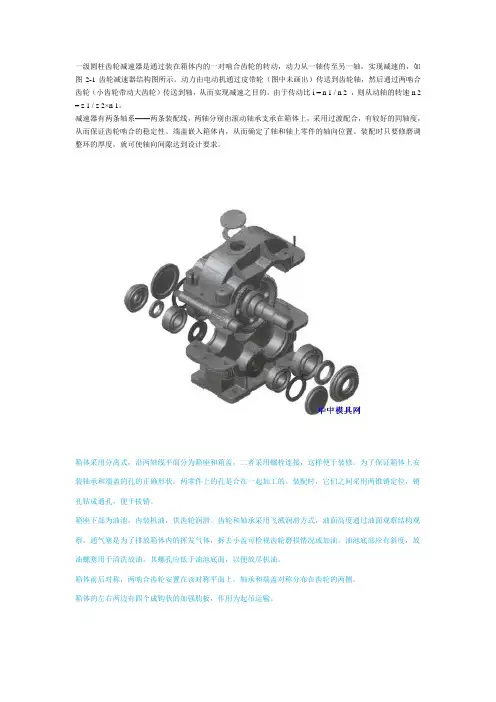

一级圆柱齿轮减速器工作原理及示意图
一级圆柱齿轮减速器是通过装在箱体内的一对啮合齿轮的转动，动力从一轴传至另一轴，实现减速的，如图2-1齿轮减速器结构图所示。
动力由电动机通过皮带轮（图中未画出）传送到齿轮轴，然后通过两啮合齿轮（小齿轮带动大齿轮）传送到轴，从而实现减速之目的。
由于传动比i = n 1 / n 2 ，则从动轴的转速n 2 = z 1 / z 2×n 1。
减速器有两条轴系——两条装配线，两轴分别由滚动轴承支承在箱体上，采用过渡配合，有较好的同轴度，从而保证齿轮啮合的稳定性。
端盖嵌入箱体内，从而确定了轴和轴上零件的轴向位置。
装配时只要修磨调整环的厚度，就可使轴向间隙达到设计要求。
箱体采用分离式，沿两轴线平面分为箱座和箱盖，二者采用螺栓连接，这样便于装修。
为了保证箱体上安装轴承和端盖的孔的正确形状，两零件上的孔是合在一起加工的。
装配时，它们之间采用两锥销定位，销孔钻成通孔，便于拔销。
箱座下部为油池，内装机油，供齿轮润滑。
齿轮和轴承采用飞溅润滑方式，油面高度通过油面观察结构观察。
通气塞是为了排放箱体内的挥发气体，拆去小盖可检视齿轮磨损情况或加油。
油池底部应有斜度，放油螺塞用于清洗放油，其螺孔应低于油池底面，以便放尽机油。
箱体前后对称，两啮合齿轮安置在该对称平面上，轴承和端盖对称分布在齿轮的两侧。
箱体的左右两边有四个成钩状的加强肋板，作用为起吊运输。
二、减速器的装配示意图装配示意图是在机器或部件拆卸过程轴测图所画的记录图样，是绘制装配图和重新进行装配的依据。
它所表达的内容主要是各零件之间的相对位置、装配与连接关系、传动路线和工作情况等。
在全面了解后，可以画出部分装配示意图。
只有在拆卸之后才能显示出零件间的装配关系，因此应该一边拆卸，一边补充、完成装配示意图。
装配示意图的画法没有严格的规定，通常用简单的线条画出零件的大致轮廓。
画装配示意图时，对零件的表达一般不受前后层次的限制，其顺序可以从主要零件着手，依此按装配顺序把其它零件逐个画出。
