单级圆柱齿轮减速器附装配图
单级圆柱齿轮减速器设计说明书2
设计题目：单级圆柱齿轮减速器设计者：xxx辅导老师：xxxxxx大学x年x月目录一，设计任务书 (1)二，传动方案 (5)三，电动机的选择及传动装置的参数计算 (6)四，传动零件的设计计算 (8)五，轴的计算 (11)附录：单级圆柱齿轮减速器装配图参考书目 (13)一，设计任务书要求：设计带式运输机的传动装置—————单级圆柱齿轮减速器已知运输带的工作拉力F=2500N，运输带的工作速度V=1.4m/s，卷筒直径D=100mm，卷筒工作效率（不包含轴承）为0.96。
1,选择减速器的传动比范围；2，电动机：（1），类型；（2），工作机效率；（3），总效率；（4），电动机的所需功率；（5），传动比；（6），电机转速。
3，设计各轴的转速，功率及转矩；4，传动零件书记计算：（1），齿轮类型；（2），精度等级；（3），材料选择；（4），齿数确定；（5），齿轮强度校核；（6），几何尺寸计算。
二，传动方案因为是普通带式运输机，故不需要过高要求。
再者，带传动虽然承载能力不高，但传动平稳，能缓冲减震，所以宜布置在高级速。
如上图所示。
因单极圆柱齿轮减速器其传动比一般不小于6，故暂定其传动比范围为3～6。
三，电动机的选择及传动装置的参数计算一，电动机的选择1，选择电动机的类型按工作要求和条件，选用三相鼠笼式异步电动机，封闭式结构，电压380V ，类型JO3型 2，选择电动机的容量工作机所需功率 ηwd P P =KW由于 w w FvP η1000=因此 wd FvP ηη1000=由电动机至卷筒轴的传动总效率为齿联滚带ηηηηη2=取()级，不包括轴承的效率齿轮的精度为齿联滚带897.0;99.0;98.096;.0====ηηηη 则 89.097.099.098.096.02=⨯⨯⨯=η 工作机的效率94.096.098.0=⨯=⨯=筒滚ηηηw KW P W 72.394.010004.12500=⨯⨯=则 KW Fv P w d 18.494.089.010004.125001000=⨯⨯⨯==ηη查机械零件手册中电动机技术数据表，选电动机额定功率5.5为ed P KW 3，确定电动机转速卷筒轴工作转速为1min 52.2671004.1100060100060-=⨯⨯⨯=⨯=ππD v n w按推荐的传动副传动比的合理范围，去三角带传动比4~2i '1=，一级圆柱齿轮减速器传动比6~3'2=i ，则总传动比合理范围为24~6'=a i ，电动机转速的可选范围为()1;'min 6420~160552.26724~6-=⨯=⋅=w a dn i n 符合这一范围的同步转速在只有3000一种，综合考虑，选择电动机型号二，确定传动装置的总传动比和分配各级传动比所选的电动机型号为JO3—112S ，其满载转速为28801min - 1，总传动比77.1052.2672880===w m a n n i2，分配传动装置传动比 由式 i i i a ⋅=0 式中为减速器的传动比为带传动的传动比，i i 0 为使三角带传动外廓尺寸不致过大，取i=2.8 则 84.38.277.100===i i i a 三，计算传动装置的运动和动力参数1，各轴转速kwn n i n n i n n m 52.267min 52.26784.357.1028min 57.10288.22880110========--齿低筒齿高齿低齿高2，各轴功率kwP P P P KW P P d 70.399.098.081.3KW 81.397.098.01.401.496.018.4231201=⨯⨯=⋅==⨯⨯=⋅==⨯=⋅=ηηη齿低筒齿高齿低齿高 3，各轴转矩mN n P n P n P T m N n P T m d ⋅=⨯=⨯=⋅=⨯=⨯=⋅=⨯=⨯=⋅=⨯=⨯=08.13252.26770.395509550T mN 01.13652.26781.395509550T mN 23.371028.574.019550955086.13288018.495509550筒筒筒齿低齿低齿低齿高齿高齿高电四，传动零件的设计计算——减速器内传动零件的设计齿轮设计因为已知道小齿轮（高速轮）的传动功率为4.01kw ，转速为1028.571min -，传动比i=3.84，且为单向传动。
减速器结构及参考图例

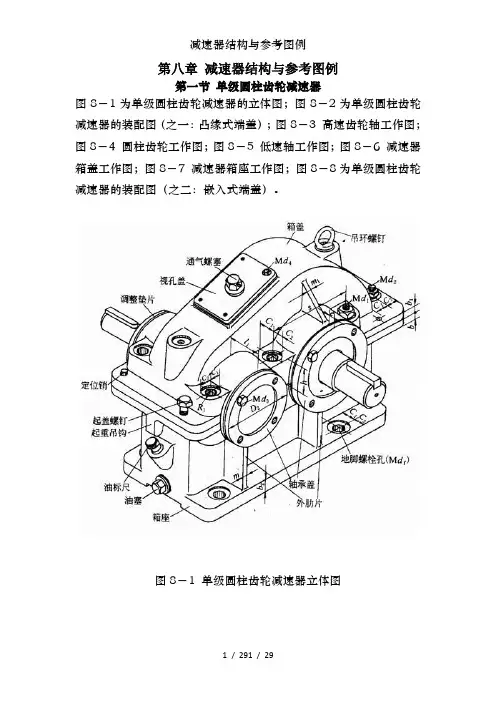

第八章减速器结构与参考图例第一节单级圆柱齿轮减速器图8－1为单级圆柱齿轮减速器的立体图；图8－2为单级圆柱齿轮减速器的装配图（之一：凸缘式端盖）；图8－3 高速齿轮轴工作图；图8－4 圆柱齿轮工作图；图8－5 低速轴工作图；图8－6 减速器箱盖工作图；图8－7 减速器箱座工作图；图8－8为单级圆柱齿轮减速器的装配图（之二：嵌入式端盖）。
图8－1 单级圆柱齿轮减速器立体图图8－2 单级圆柱齿轮减速器装配图（之一）图8－4 圆柱齿轮工作图图8－5 低速轴工作图图8－8为单级圆柱齿轮减速器的装配图（之二）第二节单级圆锥齿轮减速器图8－9为单级圆锥齿轮减速器的立体图；图8－10为单级圆锥齿轮减速器的装配图；图8－11为单级圆锥齿轮减速器结构图（立式）；图8－12 圆锥齿轮工作图。
图8－9 单级圆锥齿轮减速器立体图图8－10为单级圆锥齿轮减速器的装配图图8－11为单级圆锥齿轮减速器结构图（立式）图8－12 圆锥齿轮工作图第三节单级蜗杆减速器图8－13为单级蜗杆减速器的立体图；图8－14为单级蜗杆减速器的装配图；图8－15为单级蜗杆减速器装配图（有散热片）；图8－16 蜗杆工作图，图8－17 蜗轮工作图。
图8－13 单级蜗杆减速器立体图图8－14 蜗杆减速器的装配图图8－15 单级蜗杆减速器装配图（有散热片）图8－16 蜗杆工作图图8－17 蜗轮工作图第四节双级圆柱齿轮减速器图8－18双级圆柱齿轮减速器立体图；图8－19为两种形式的双级圆柱齿轮减速器装配图；图8－20双级圆柱齿轮减速器装配图（焊接结构）。
图8－18 双级圆柱齿轮减速器立体图图8－19双级圆柱齿轮减速器装配图图8－20双级圆柱齿轮减速器装配图第五节圆锥－圆柱齿轮减速器图8－21圆锥－圆柱齿轮减速器立体图；图8－22圆锥－圆柱齿轮减速器装配图（之一）；图8－23圆锥－圆柱齿轮减速器装配图（之二）。
图8－21 圆锥－圆柱齿轮减速器立体图图8－22圆锥－圆柱齿轮减速器装配图（之一）图8－23圆锥－圆柱齿轮减速器装配图（之二）。
带式运输机传动装置设计-单级圆柱齿轮减速器设计(含图纸)

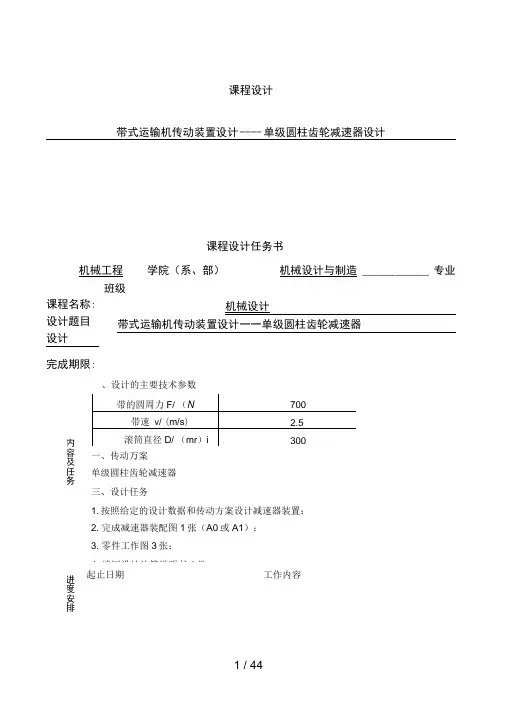

课程设计带式运输机传动装置设计 ---- 单级圆柱齿轮减速器设计课程设计任务书机械工程学院（系、部）机械设计与制造 ____________ 专业班级机械设计带式运输机传动装置设计一一单级圆柱齿轮减速器完成期限:起止日期工作内容课程名称: 设计题目 设计 内容及任务进度安排、设计的主要技术参数一、传动万案 单级圆柱齿轮减速器 三、设计任务1. 按照给定的设计数据和传动方案设计减速器装置；2. 完成减速器装配图1张（A0或A1）；3. 零件工作图3张；4. 编写设计计算说明书1份。
2007.12.30 -传动装置总体设计2008.1.2指导教师（签字）： __________ 年月日系（教研室）主任（签字）： ________________ 年月日机械设计设计说明书带式运输机传动装置设计单级圆柱齿轮减速器设计任务书起止日期:学生姓名班级_______________________________ 学号_______________________________ 成绩_______________________________ 指导教师（签字） ______________________________机械工程学院机械设计课程设计带式运输机上的单级圆柱齿轮减速器的设计传动装置简图：带式运输机的传动装置如图1图1 带式运输机的传动装置原始数据如表1表1 带式输送机传动装置原始数据三、工作条件三班制，使用年限10年，每年按365天计算，连续单向，载荷平稳，小批量生产，运输链速度允许误差为链速度的_5%四、传动方案如图2五、设计任务设计计算说明书一份，零件图3张，装配图1张。
一、设计方案分析I选择电动机的类型和结构1选择电动机的类型因为装置的载荷平稳，单向连续长期工作，因此可选用丫型闭式笼型二项异步电动机，电压为380V。
该电机工作可靠，维护容易，价格低廉，、配调速装置，可提高起动性能。
2确定电动机功率（1）根据带式运输机工作类型，选取工作机效率为n w =0.96工作机所需功率P W= FV= 700 2.5=1.823kw1000% 1000996（2）查机参考文献［1］表10-2可以确定各部分效率：①联轴器效率：口联=0.98 ；②滚动轴承传动效率：n滚=0.99 ；③闭式直齿圆柱齿轮传动效率：查参考文献［2］表16-2，选取齿轮精度等级为8级，传动效率□齿不低于0.97 （包括轴承不低于0.965）故取□齿=0.97 ；④滚筒传动效率：一般选取"筒=0.99 ；⑤V带传动效率：查参考文献［2］表3确定选用普通V带传动，一般选取耳带=0.96 ；⑥由上数据可得传动装置总效率：□n 3 n n n总一联•滚•齿•筒•带=0.98 X 0.99 3X 0.97 X 0.99 X 0.96 =0.8766（3）电动机所需功率：p-P w1.823kwP d = n = =2.08kwa 0.8766（4）确定电动机的额定功率P cd :因为载荷平稳，连续运转，电动机额疋功率P cd略大于p d 耳w =0.96 P W =1.823kw11联=0.98 "滚=0.99* 齿=0.97口筒=0.99□带=0.96n总=0.8766 p d =2.08kw计算与说明主要结果查参考文献［1］表19-1，丫系列三相异步电动机的技术参数，选电动机额定功率为P ed =2.2kw。
一级圆柱齿轮减速器装配图的画法(含装配图)
一、仔细分析，对所画对象做到心中有数在画装配图之前，要对现有资料进行整理和分析，进一步搞清装配体的用途、性能、结构特点以及各组成部分的相互位置和装配关系，对其它完整形状做到心中有数。
二、确定表达方案根据装配图的视图选择原则，确定表达方案。
对该减速器其表达方案可考虑为：主视图应符合其工作位置，重点表达外形，同时对右边螺栓连接及放油螺塞连接采用局部剖视，这样不但表达了这两处的装配连接关系，同时对箱体右边和下边壁厚进行了表达，而且油面高度及大齿轮的浸油情况也一目了然；左边可对销钉连接及油标结构进行局部剖视，表达出这两处的装配连接关系；上边可对透气装置采用局部剖视，表达出各零件的装配连接关系及该结构的工作情况。
俯视图采用沿结合剖切的画法，将内部的装配关系以及零件之间的相互位置清晰地表达出来，同时也表达出齿轮的啮合情况、回油槽的形状以及轴承的润滑情况。
左视图可采用外形图或局部视图，主要表达外形。
可以考虑在其上作局部剖视，表达出安装孔的内部结构，以便于标注安装尺寸。
另外，还可用局部视图表达出螺栓台的形状。
建议用A1图幅，1：1比例绘制。
画装配图时应搞清装配体上各个结构及零件的装配关系，下面介绍该减速器的有关结构：1、两轴系结构由于采用直齿圆柱齿轮，不受轴向力，因此两轴均由滚动轴承支承。
轴向位置由端盖确定，而端盖嵌入箱体上对应槽中，两槽对应轴上装有八个零件，如图2-3所示，其尺寸96等于各零件尺寸之和。
为了避免积累误差过大，保证装配要求，轴上各装有一个调整环，装配时修磨该环的厚度g使其总间隙达到要求0.1±0.02。
因此，几台减速器之间零件不要互换，测绘过程中各组零件切勿放乱。
图2-3 轴向相关尺寸2、油面观察结构? 通过油面指示片上透明玻璃的刻线，可看到油池中储油的高度。
当储油不足时，应加油补足，保证齿轮的下部浸入油内，从而满足齿轮啮合和轴承的润滑。
油面观察结构的画法见图2-4，垫片厚1mm，剖面可涂黑。
减速器的结构说明以及图示
一、减速器的组成减速器的基本结构由传动零件(齿轮或蜗杆、蜗轮等)、轴和轴承、箱体、润滑和密封装置以及减速器附件等组成。
根据不同要求和类型，减速器有多种结构型式。
普通单级直齿圆柱齿轮减速器。
箱盖和箱座由两个圆锥销精确定位．并用一定数量的螺栓联成一体。
这样，齿轮、轴、滚动轴承等可在箱体外装配成轴系部件后再装入箱体，使装拆方便。
起盖螺钉是便于由箱座上揭开箱盖，吊环螺钉是用于提升箱盖，而整台减速器的提升则应使用与箱座铸成一体的吊钩。
减速器用地脚螺栓固定在机架或地基上。
轴承盖用来封闭轴承室和固定轴承、轴组机件相对于箱体的轴向位置。
该减速器齿轮传动采用油池浸油润滑．滚动轴承利用齿轮旋转溅起的油雾以及飞溅到箱盖内壁上的油液汇集到箱体接合面上的油沟中．经油沟再导入轴承室进行润滑。
箱盖顶部所开检查孔用于检查齿轮啮合情况及向箱内注油，平时用盖板封住。
箱座下部设有排油孔，平时用油塞封住，需要更换润滑油时，了解更多内容，请登录。
杆式油标用来检查箱内油面的高低。
为防止润滑油渗漏和箱外杂质侵入，减速器在轴的伸出处、箱体结合面处以及轴承盖、检查孔盖，油塞与箱体的接合面处均采取密封措施。
通气器用来及时排放箱体内发热温升而膨胀的空气。
双级圆柱齿轮减速器图例：普通蜗杆减速器为蜗杆下置的结构,蜗杆传动及蜗杆轴的轴承采用浸油润滑，蜗轮轴轴承则为利用括油板从蜗乾端面刮下润滑油井使其通过油沟流进轴承进行润滑。
在蜗杆轴轴承室内侧装有挡油环,避免刚从蜗杆啮合区挤出的油(通常较热并带有磨屑)过多地涌入轴承室。
此外，该减速器采用管状油标，并用吊耳代替吊环螺钉。
带式运输机传动装置设计-单级圆柱齿轮减速器设计(含图纸)
课程设计带式运输机传动装置设计——单级圆柱齿轮减速器设计课程设计任务书机械工程学院（系、部）机械设计与制造专业班级课程名称：机械设计设计题目：带式运输机传动装置设计——单级圆柱齿轮减速器设计完成期限：指导教师（签字）：年月日系（教研室）主任（签字）：年月日机械设计设计说明书带式运输机传动装置设计——单级圆柱齿轮减速器设计任务书起止日期：学生姓名班级学号成绩指导教师(签字)机械工程学院机械设计课程设计——带式运输机上的单级圆柱齿轮减速器的设计一、传动装置简图：带式运输机的传动装置如图1图1 带式运输机的传动装置二、原始数据如表1表1 带式输送机传动装置原始数据三、工作条件三班制，使用年限10年，每年按365天计算，连续单向，载荷平稳，小批量生产，运输链速度允许误差为链速度的5 %。
四、传动方案如图2图2 传动方案五、设计任务设计计算说明书一份，零件图3张，装配图1张。
ηηII =联齿计算与说明3计算各轴的输入转矩电动机轴：9550/9550 2.08/143013.891d d T p n N m N m ==⨯=电动Ⅰ轴：9550/9550 1.9968/635.5630.00T p n N m N m I I I ==⨯=Ⅱ轴：9550/9550 1.918/158.89115.28T p n N m N m II II II ==⨯=Ⅲ轴：9550/9550 1.823/158.89106.586T p n N m N m III III III ==⨯=4将以上结果记入表3表3 运动和动力参数I 轴 II 轴 III 轴 转速（r/min ） 635.56 158.89 158.89 输入功率P （kw ） 1.9968 1.918 1.823 输入扭矩T（N m ） 30.00 115.28 106.586传动比（i ） 4 1 效率（η）0.960.95三：传动零件设计计算1皮带轮传动的设计计算（外传动）（1）选择普通V 带因为每天24 h >16 h ，且选用带式输送机，所以查参考文献[2]表8-11，选取工作系数 1.3A k = 所以 1.3 2.08 2.704ca A d p k P kw ==⨯=。
单级单级圆柱齿轮减速器
号12341801444 兀京航咳航夭大爭B E I H A N G UNIVERSITY毕业设计（论文）（单级圆柱齿轮减速器）学习中心名称专业名称学生姓名指导教师泰州机械工程及自动化钱伟锋2014 年3 月1 日摘要：减速器的结构随其类型和要求不同而异。
单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为：卧式减速器和立式减速器。
前者两轴线平面与水平面平行，如图1-2-1a所示。
后者两轴线平面与水平面垂直，如图1-2-1b所示。
一般使用较多的是卧式减速器，故以卧式减速器作为主要介绍对象。
单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。
一.主要特性由于减速器已成为一种通用的传动部件，因此，圆柱齿轮减速器多数已经标准化，ZD （JB1130-70）为单级圆柱齿轮减速器的标准型号。
其主要参数均已标准化和规格化。
单级圆柱齿轮减速器的主要性能参数为：传递功率P （标准ZD型减速器P=1~2000KW）传动比i为避免减速器的外廓尺寸过大，一般i〈6，其最大传动比imax=8~10，高速轴转速n1，中心距a （标准ZD型减速器a=100~700mm）工作类型及装配型式机械零件课程设计，可以根据任务书的要求参考标准系列产品进行设计，也可自行设计非标准的减速器。
二.组成图1-2-2和图1-2-3所示分别为单级直齿圆柱齿轮减速器的轴测投影图和结构图。
减速器一般由箱体、齿轮、轴、轴承和附件组成。
箱体由箱盖与箱座组成。
箱体是安置齿轮、轴及轴承等零件的机座，并存放润滑油起到润滑和密封箱体内零件的作用。
箱体常采用剖分式结构（剖分面通过轴的中心线），这样，轴及轴上的零件可预先在箱体外组装好再装入箱体，拆卸方便。
箱盖与箱座通过一组螺栓联接，并通过两个定位销钉确定其相对位置。
为保证座孔与轴承的配合要求，剖分面之间不允许放置垫片，但可以涂上一层密封胶或水玻璃，以防箱体内的润滑油渗出。
为了拆卸时易于将箱盖与箱座分开，可在箱盖的凸缘的两端各设置一个起盖螺钉（参见图1-2-3），拧入起盖螺钉，可顺利地顶开箱盖。
一级圆柱齿轮减速器装配图和立体图很详细
24
通气塞 螺栓 螺母
精选版课件ppt
25
一一级级减减速速器器
精选版课件ppt
1
精选版课件ppt
2
精选版课件ppt
3
精选版课件ppt
4
精选版课件ppt
5
精选版课件ppt
6
精选版课件ppt
7
精选版课件ppt
8
精选版课件ppt
9
精选版课件ppt
10
精选版课件ppt
11
箱盖
精选版课件ppt
12
箱座
精选版课件ppt
13
大齿轮
精选版课件ppt
14
低速轴
精选版课件ppt
15பைடு நூலகம்
调整垫片
精选版课件ppt
16
齿轮轴
精选版课件ppt
17
轴承盖
精选版课件ppt
18
轴承
精选版课件ppt
19
键
精选版课件ppt
20
检查油液
精选版课件ppt
21
螺栓 螺母 螺帽
精选版课件ppt
22
油塞和垫片
精选版课件ppt
23
挡油环
精选版课件ppt
