重庆大学工程制图试卷
工程制图复习题(含答案)
补全相贯线正面投影。 （保留作图线）
.
.
七、尺寸标注题
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
.
.
标注组合体的尺寸。 （按图上实际量取， 取整）。
八、轴测作图题
根据两面投影图，画出正等轴测图。
根据给定的三视图，按 1:1 的比例画全立体的正等轴测图。
相应要素的线性尺寸与
相应要素的线性尺
寸之比。 图样、实物
10. 图形是圆或大于半圆的圆弧标注 _____尺寸； 图形是小于半圆的圆弧标注 _____尺寸。 直径、 半
径
11. 正等轴测图的伸缩系数是
，简化伸缩系数是
。 0.82 、 1
12. 同一机件如采用不同的比例画出图样，则其图形大小
______（相同，不同） ，但图上所标注的
D
求直线与平面立体相交时的贯穿点不会用到的方法（
）
轴线 ）。 都有可能
） 双曲线
.
.
A 利用立体表面的积聚性
B
利用辅助平面
C 利用直线的积聚性投影
D 利用纬圆法和素线法
投影图中图线、线框含义表述不正确的是（
）
A 图线表示形体上两个面的交线或平面的积聚投影
B 表示曲面体的转向轮廓线的投影
C 一个封闭的线框表示一个面即平面
D 一个封闭的线框表示两个面或两个以上面的重影
三角形平面的三个投影均为缩小的类似形，该平面为
()
A 水平面
B 正平面
C 侧平面
D 一般位置平面
在工程图样中，画尺寸线应采用的线型为 ( )
A 细虚线
B 细实线
C 粗实线 D
重庆大学工程制图(3)第四章
返回
4-5 分析立体的相贯线，完成立体的三面投影。 5
答案 动画
立体 返回
4-5 分析立体的相贯线，完成立体的三面投影。 5
返回
4-5 分析立体的相贯线，完成立体的三面投影。 6
答案 动画
立体 返回
4-5 分析立体的相贯线，完成立体的三面投影。 6
返回
4-5 分析立体的相贯线，完成立体的三面投影。 7
9
返回
4-4 分析立体的截交线，完成立体的三面投影。
10
答案 动画
立体 返回
4-4 分析立体的截交线，完成立体的三面投影。
10
返回
4-4 分析立体的截交线，完成立体的三面投影。
10
返回
4-4 分析立体的截交线，完成立体的三面投影。
11
答案 动画
立体 返回
4-4 分析立体的截交线，完成立体的三面投影。
6
返回
4-4 分析立体的截交线，完成立体的三面投影。
1
答案 动画
立体 返回
4-4 分析立体的截交线，完成立体的三面投影。
1
返回
4-4 分析立体的截交线，完成立体的三面投影。
1
点击开始动画
返回
4-4 分析立体的截交线，完成立体的三面投影。
1
解题完毕
返回
4-4 分析立体的截交线，完成立体的三面投影。
11
返回
4-4 分析立体的截交线，完成立体的三面投影。
12
答案 动画
立体 返回
4-4 分析立体的截交线，完成立体的三面投影。
12
返回
4-4 分析立体的截交线，完成立体的三面投影。
13
答案 动画
大学工程制图复习题(含答案)汇总
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

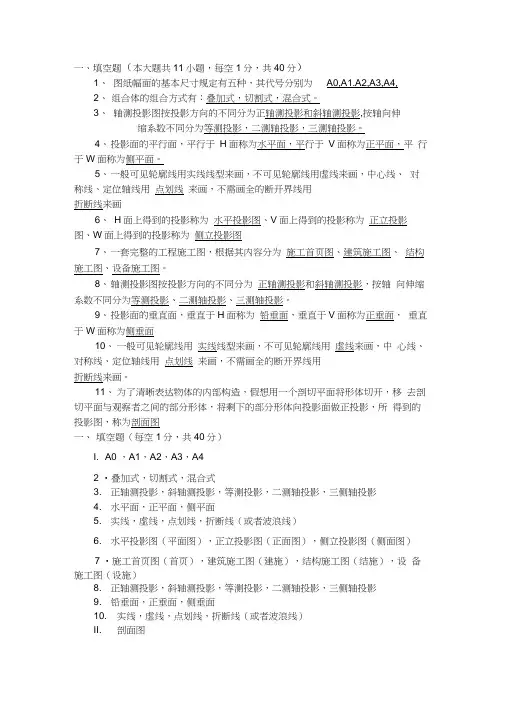

大一工程制图试卷及答案
一、填空题（本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,2、组合体的组合方式有：叠加式，切割式，混合式。
3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。
4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。
8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分）I. A0 ，A1，A2，A3，A42 •叠加式，切割式，混合式3. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影4. 水平面，正平面，侧平面5. 实线，虚线，点划线，折断线（或者波浪线）6. 水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）7 •施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8. 正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影9. 铅垂面，正垂面，侧垂面10. 实线，虚线，点划线，折断线（或者波浪线）II. 剖面图二、简答题（每小题6分，共12分）1、剖面图和断面图的区别1. （1）剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3）剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2.剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答:6完成所给四棱柱的第三面投影及其表面上线12的三面投影答:答:8完成所给球表面上线段的三面投影答:。
工程制图复习试题(附含答案解析)汇总
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图_重庆大学中国大学mooc课后章节答案期末考试题库2023年
工程制图_重庆大学中国大学mooc课后章节答案期末考试题库2023年1.第一角画法与第三角画法都具有正投影的基本特征。
但两种画法在投影时观察者、物体、投影面的相互位置关系不同：第一角画法为“人—物—面” 关系；第三角画法为“人—面—物” 关系。
（）参考答案:正确2.细双点画线在图中可表示：（）参考答案:假想投影轮廓线3.投影法分为中心投影法和平行投影法，平行投影法又分为斜投影法和正投影法，机械工程图样一般采用正投影法。
（）参考答案:正确4.比例是指图样中的线性尺寸与对应实物的线性尺寸之比。
（）参考答案:正确5..三视图能反映物体长宽高三个方向的信息，因此工程图样均采用三视图表达。
（）参考答案:错误6.三视图的尺寸三等关系是：主、俯视图长对正、主、左视图高平齐、俯、左视图宽相等。
（）参考答案:正确7.国标规定图纸的基本幅面是：（）参考答案:5种8.机械工程图样通常采用两种线宽绘制：粗线和细线，粗线和细线的线宽比例为 3：1 。
（）参考答案:错误9.工程制图国家标准规定汉字应该书写成：（）参考答案:长仿宋体10.物体三面正投影图(三视图)具有的投影特征是：（）参考答案:主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的宽和高。
11.在工程图样中，当图中不同线型的图线发生重合时，其优先表达的顺序为：粗实线、细点画线、细虚线。
（）参考答案:错误12.国家标准规定，字母或数字写成斜体时，字头向右倾斜，与水平基准成：（）参考答案:75°13.在工程技术中用以准确地表达产品形状、结构及尺寸大小和技术要求的图，称为工程图样。
（）参考答案:正确14.当截平面与圆柱体轴线倾斜时，其截交线是椭圆。
（）参考答案:正确15.当截平面与圆锥体轴线平行时，其截交线为抛物线。
（）参考答案:错误16.截平面与圆球体相交，其截交线始终是圆，因此求圆球体截交线投影时，不用体表面取点作图。
（）参考答案:错误17.两回转面相交，交线称为相贯线，一般情况下相贯线为封闭的空间曲线，特殊情况下相贯线可不封闭，也可为平面曲线或直线。
重庆大学2020年春季学期课程作业建筑制图与识图
答案+我名字正在加载试题，请稍候...2020年春季学期课程作业建筑制图与识图第1次建筑制图与识图题号一二三合计已做/题量0 / 20 0 / 10 0 / 10 0 / 40得分/分值0 / 40 0 / 20 0 / 40 0 / 100一、单选题 (共 20 题、0 / 40 分 )1、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
A、整体法B、平面法C、平法D、直标法收藏该题2、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
A、规划布局B、建筑设计C、结构设计D、功能设计收藏该题3、仿宋字的字号表示字的（）。
A、厚度B、宽度C、高度D、斜度收藏该题4、生活给水管的管线中心加注的字母是（）。
A、GB、JC、ZPD、KN收藏该题5、投射线通过物体,向选定的面投射,并在该面上得到被投射物体图形的方法叫做（）。
A、观察法B、投影法C、图像法D、透视法收藏该题6、基础详图中主筋应画成（）。
A、细虚线B、细实线C、中粗线粗实线收藏该题7、框架结构的楼层结构布置图中受力筋应画成（）。
A、细虚线B、细实线C、中粗线D、粗实线收藏该题8、装饰平面布置图的剖切形式和位置与建筑平面图（）。
A、较为相似完全一样C、基本不同D、没有关系收藏该题9、房屋建筑的平面图通常采用的比例为（）。
A、1:50B、1:100C、1:200D、1:500收藏该题反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
A、平面布置图B、控制原理图C、电气系统图D、安装接线图收藏该题11、观察以下图例，阅读正确的是（）。
说明: 说明: 剖面图常用图例说明: 说明: 剖面图常用图例说明: 说明: 剖面图常用图例A、粉刷、砖、混凝土B、自然土壤、钢筋、混凝土C、夯实土壤、钢筋、钢筋混凝土D、自然土壤、砖、钢筋混凝土收藏该题12、以下部分在立面图上画线最粗的是（）。
工程制图试卷(16套)
. word 专业资料第1 页共27 页材料1213 班复习资料整理校对：俊工程制图期末考试复习模拟试卷（1）一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A、B 两点的三面投影。
2．2．ZX OYHYW二、作平面四边形ABCD 的投影。
b'c'a'd'dab三、完成下列各形体的投影。
四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．五、在指定位置将主视图画成全剖视图。
(10 分). word 专业资料第2 页共27 页六、在指定位置将主视图画成剖视图。
(10 分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：。
2）工程制图期末考试复习模拟试卷（2）一、已知A 点的坐标为（15，15，15）点在A 点之左，B 5mm，A 点之后5mm，A 点之下5mm，求作A、B 两点的三面投影。
（12 分）九、读零件图，并回答问题。
(16 分)（1）该零件采用了哪些视图、剖视图或断面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
（3）图中G1/2"表示：螺纹，1/2"表示，是螺纹（、外）。
（4）36H8 表示：Φ36 是，是H8，其中，H是，8 是。
（5）说明符号6.3二、已知线段AB 的两面投影，求作它的第三面投影，并判断AB 是线。
（10 分）的含义。
七、补全螺栓连接图中所缺的图线。
(10 分). word 专业资料第3 页共27 页三、由一个视图上平面的字母，标出其它两个视图的字母，还在立体图上标出平面的字母，并比较立体表面的相对位置。
（14 分）五、由立体图，画出三视图，尺寸由图中量取。
（20 分）左中右四、写出几何体的名称，画全三视图，并求表面点的投影。
体七、补画下列视图中所缺线条。
（16 分）六、已知组合体的两个视图，补画第三视图。
