无线高压核相仪使用说明书
无线高压核相器测试步骤
无线高压核相器

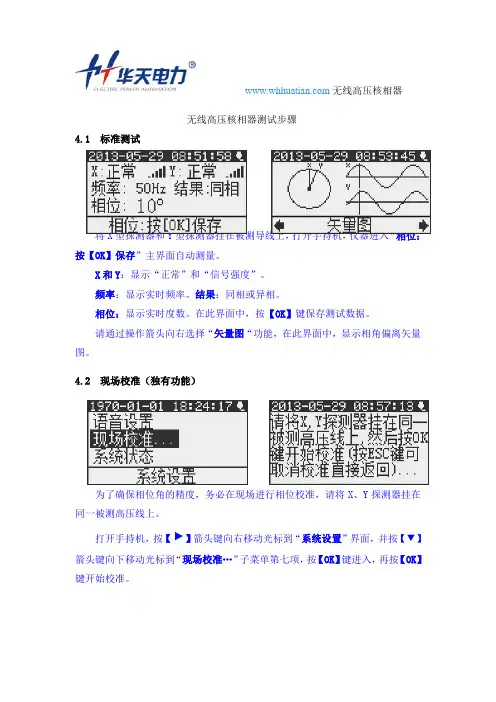

无线高压核相器测试步骤
4.1 标准测试
将X型探测器和Y型探测器挂在被测导线上，打开手持机，仪器进入“相位：按【OK】保存”主界面自动测量。
X和Y：显示“正常”和“信号强度”。
频率：显示实时频率。
结果：同相或异相。
相位：显示实时度数。
在此界面中，按【OK】键保存测试数据。
请通过操作箭头向右选择“矢量图“功能，在此界面中，显示相角偏离矢量图。
4.2 现场校准（独有功能）
为了确保相位角的精度，务必在现场进行相位校准，请将X、Y探测器挂在同一被测高压线上。
打开手持机，按【】箭头键向右移动光标到“系统设置”界面，并按【▼】箭头键向下移动光标到“现场校准…”子菜单第七项，按【OK】键进入，再按【OK】键开始校准。
无线高压核相器
手持机接收到X、Y探测器信号后会自动校准，请“等待几秒钟…”校准结束后会自动返回“系统设置”界面，按【ESC】键可取消相位校准直接返回”系
统设置”界面。
校准完成后，请按【】箭头键回到“相位：按【OK】保存”主界面。
4.3 其它功能
验电：两只探测器均可作为验电器使用，将X（绿灯）、Y（红灯）探测器挂在高压电线上，如果探测器LED灯长亮则说明该高压线有电，反之则应先检查探测器是否正常，否则不能说明高压线无电。
相序校验：假设某条线为A相，将X型探测器放在A相上，Y型探测器放在另一相上，如主机屏幕显示120°，则说明是顺相序，该相应为“B”，如显示240°，则是逆相序，该相应为“C”。
TAG-8000无线高压核相器说明书
武汉市华天电力自动化有限责任公司TAG8000无线语音高压核相仪说明书目录一．概述 (3)二．工作原理 (3)三．技术参数 (5)四．使用说明 (5)五．注意事项 (7)一．概述在电力系统环网和双电源电力网建设或检修中，对于闭环点断路器两侧电源核相检查是非常重要的试验项目，否则可能发生短路，后果不堪设想。
TAG8000无线高压核相器采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
TAG8000主要优点在于去掉了连接两个电网（电源）两端的引线，（距离可达20m）可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需一人操作一人监护。
二．工作原理装置（包括绝缘操作杆），首先判断线路是否带电，然后发出有关导电体的信号；另一个是接收比较信号装置，（包括绝缘操作杆）。
原理示意图如图1所示。
图1 TAG8000无线高压核相器原理示意图由图1可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。
TAG8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。
TAG8000绝缘操作管（材料）选用兵工企业生产的三球牌防潮绝缘管，符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。
表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数TAG8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。
无线高压核相仪说明书
一、产品简介GSNH-IV无线高压核相仪（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。
在闭环两电源之前一定要进行核相操作，否则可能发生短路。
仪器适合0.22KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。
二、工作原理仪器由X发射器、Y发射器和接收主机组成。
两个检测发射器可以判断线路是否带电，然后发出测量的相位、频率信号。
接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。
三、安全事项1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤ 220kV。
如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
四、技术参数1、相位差准确度：误差≤5°。
2、本产品所测电压等级为0.22KV-220kV。
3、发射器和接收主机的传输距离大于100米。
4、频率准确度：±0.1HZ。
5、真人语音提示测量结果和操作步骤。
6、屏幕同时显示两线路相位差、频率、失量图和同异相结果。
7、主机显示电池电量，一小时无操作自动关机。
8、两个发射器和接收器均内置可充电锂电池。
9、具有高压验电和核定相序的功能。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、主机锂电池容量约为2500mAH，发射器电池容量约为350mAH。
13、若仪器1年使用10次，每次30分钟，则充电周期约为1年。
14、工作环境：-35℃--- +50℃湿度≤95%RH15、储存环境：-40℃--- +55℃湿度≤95%RH16、整机重量：约3.6KG。
YHX-300G远程无线高压核相器使用说明书标配版
YHX-300G卫星高压无线语音核相仪使用说明书市菲柯特电气目录一、产品简介 (2)二、工作原理 (2)三、安全事项 (2)四、技术参数 (3)五、仪器简介 (4)六、各电压等级核相操作 (7)七、结果判断与分析 (11)八、远程核相 (12)九、仪器检查与故障判断 (14)十、维护保养 (15)十一、出厂配置清单 (15)十二、售后服务 (16)附录A (17)附录B (18)一、产品简介YHX-300G卫星高压无线语音核相仪（以下简称“仪器”）用于远距离（相距300米～800千米）核对高压相位是否同相，相序颜色是否标注正确。
也可用于近距离并网或环网核相。
仪器适合1V～220KV输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。
仪器采用GPS授时技术，两台（或多台）仪器可以相隔几百公里核相。
二、工作原理发射器可以判断线路是否带电，测量线路相位和频率，并将测量数据发送给主机，主机由GPS授时后同时测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。
仪器测量原理的核心是两主机同步测量的时间差异，采用GPS授时将两主机的时间同步，其同步差异小于10纳秒。
由此引入的相位误差小于0.1度。
三、安全事项1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤220kV。
如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
四、技术参数1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、电压测量围为1V～220KV。
4、发射器和接收主机的最大传输视距约100米。
5、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差＜30°为同相。
6、两GPS主机测量距离300米～800千米。
7、根据GPS信号强弱自动切换GPS模式和授时模式。
武汉特试特 TE1600智能型无线高压核相仪 说明书
TE1600智能型无线高压核相仪说 明 书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线:800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E－MAIL:****************一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
二、本使用说明书适用于T E1600智能型无线高压核相仪。
三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。
四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。
五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。
咨询电话：800-880 0780前言目录1、概述1.1 用途-----------------------------------11.2 性能特点--------------------------------12、特别提示2.1 电源方面--------------------------------22.2 安全方面--------------------------------22.3 操作方面--------------------------------23、技术特征3.1 名称-----------------------------------33.2 主机结构型式与尺寸 -----------------------33.3 使用电源--------------------------------33.4 使用环境要求-----------------------------33.5 电压等级--------------------------------33.6 准确度---------------------------------33.7 传输距离-------------------------------34、工作原理4.1 原理框图--------------------------------45、面板布置5.1 面板示意图------------------------------55.2 各部件说明------------------------------55.3 按键说明--------------------------------5目录6、页面说明6.1 开机页面--------------------------------66.2 自检-----------------------------------66.3 测试-----------------------------------76.4 功能-----------------------------------77、基本操作7.1 如何打开液晶背光--------------------------97.2 如何校准仪器-----------------------------97.3 充电-----------------------------------98、试验8.1 接线准备--------------------------------108.2 试验步骤--------------------------------108.3 试验结束后现场清理------------------------109、接线图 ----------------------------------1110、运输与保养 ------------------------------1211、随机配件 ----------------------------- 1312、售后服务 ----------------------------- 141.1 用途T E1600智能型无线高压核相仪，应用于高压电力线路、变电所的相位测量和相序判断。
高压无线核相仪的使用是怎样的

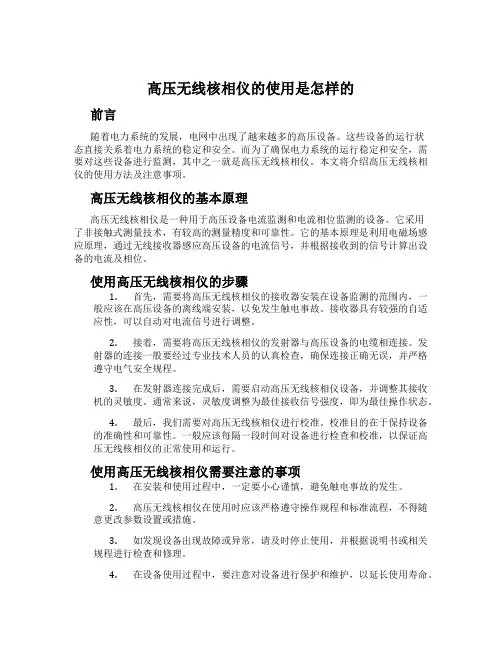

高压无线核相仪的使用是怎样的前言随着电力系统的发展，电网中出现了越来越多的高压设备。
这些设备的运行状态直接关系着电力系统的稳定和安全。
而为了确保电力系统的运行稳定和安全，需要对这些设备进行监测，其中之一就是高压无线核相仪。
本文将介绍高压无线核相仪的使用方法及注意事项。
高压无线核相仪的基本原理高压无线核相仪是一种用于高压设备电流监测和电流相位监测的设备。
它采用了非接触式测量技术，有较高的测量精度和可靠性。
它的基本原理是利用电磁场感应原理，通过无线接收器感应高压设备的电流信号，并根据接收到的信号计算出设备的电流及相位。
使用高压无线核相仪的步骤1.首先，需要将高压无线核相仪的接收器安装在设备监测的范围内，一般应该在高压设备的离线端安装，以免发生触电事故。
接收器具有较强的自适应性，可以自动对电流信号进行调整。
2.接着，需要将高压无线核相仪的发射器与高压设备的电缆相连接。
发射器的连接一般要经过专业技术人员的认真检查，确保连接正确无误，并严格遵守电气安全规程。
3.在发射器连接完成后，需要启动高压无线核相仪设备，并调整其接收机的灵敏度。
通常来说，灵敏度调整为最佳接收信号强度，即为最佳操作状态。
4.最后，我们需要对高压无线核相仪进行校准。
校准目的在于保持设备的准确性和可靠性。
一般应该每隔一段时间对设备进行检查和校准，以保证高压无线核相仪的正常使用和运行。
使用高压无线核相仪需要注意的事项1.在安装和使用过程中，一定要小心谨慎，避免触电事故的发生。
2.高压无线核相仪在使用时应该严格遵守操作规程和标准流程，不得随意更改参数设置或措施。
3.如发现设备出现故障或异常，请及时停止使用，并根据说明书或相关规程进行检查和修理。
4.在设备使用过程中，要注意对设备进行保护和维护，以延长使用寿命。
结论通过本文的介绍，我们可以了解到高压无线核相仪的基本原理和使用方法。
使用高压无线核相仪可以有效监测电力系统中高压设备的运行状态，保障电力系统运行的稳定和安全。
无线高压核相仪使用方法
无线高压核相仪使用方法1、无线高压核相仪无线电频率传输的校验内部模块产生的频率接近电网的频率，只要两只仪器装有电极（相当于天线），就能通过二种方式进行校验。
a．完全自校一手握一只仪器按下发射器的电源按钮，等到自动转入“相位测量"状态；按下发射器的电源按钮，同时按下接收器的电源按钮，如果无线电传输正确，接收器上的LED2、LED3、LED4有规律地亮灭，蜂鸣器同步发声，LED1保持发亮。
b．发射器和接收器均在电网上的试验将发射器钩住带电线路，几秒钟后自动转入“相位测量"状态，同样将接收器接触另一根同相导线，应发出声光信号。
将接收器放到另一相，停止接收“同相信号"，无声信号，只有LED1亮。
2、无线高压核相仪测量工作使用本仪器的前后应对整套装置（装上电极）进行全自动试验。
线路电压测量（只使用发射器）将钩形电极拧到发射器的顶部；将装好电极的发射器装上操作杆；将发射器上钩子挂到被测线路上，此时操作人员可在发射器的底部看到：4只指示灯LED1—LED4，一只试验电源按钮、一只蜂鸣器。
判断当接触带电导线时，可听到声信号，同时4只指示灯亮，过5-10秒后其中LED2-4即熄灭。
声信号停止，发射器作为电压测量时，设定的工作时间为5-10秒，之后即自动进入相位测量。
此时，仅一只LED指示灯亮。
（如果5-10秒后声光信号不停，即电池电量不足，需换电池。
）如测另一相线路，需将发射器脱离线路，等到LED1熄灭，再把发射器放到线路上做另外电压测量。
同上。
进入测量模式时，发射器向空中发射无线电频率信号，同时，有一部分信号沿作为天线的线路传输，接收器一旦能识别该信号时，接收器立即启动工作。
3、同相测量（发射器＋接收器）此时发射器已经挂到线路上并已进入“相位测量"模式。
将接收器装上合适的电极，接到绝缘杆上；将接收器接触被试验的导线上，此时操作人员也可在接收器的底部看到：4只指示灯LED1—LED4，一只试验电源按钮、一只蜂鸣器。
无线高压核相仪的使用方法及注意事项有哪些
无线高压核相仪的使用方法及注意事项有哪些无线高压核相仪的使用方法及注意事项有哪些无线高压核相仪是一种常用于电力系统中的检测设备，它可以用于检测变电站的高压设备中的瓷套、母线、绝缘子等器材的裂纹、污秽和电气击穿等问题。
下面是它的使用方法和使用注意事项。
一、使用方法1、连接电源：将电源插头插入电源插座，开启电源开关，此时屏幕将显示设备的基本信息。
2、连接天线：将天线插头插入天线接口上，确保天线连接牢固，信号稳定。
3、连接探头：将探头插头插入探头接口上，确保探头连接牢固，不松动。
4、校准仪器：在使用之前，需要对仪器进行校准。
首先将探头放置在校准板上，按照仪器说明书中的要求进行调整和校准。
5、开始测试：将探头放置在需要测试的设备上，按照仪器说明书中的要求进行操作，观察屏幕显示的测试结果，根据测试结果进行判断和处理。
二、无线高压核相仪注意事项1、安全第一：在使用的过程中，需要注意安全，避免触电和误操作等意外事故的发生。
2、操作规范：在使用之前，需要详细阅读说明书，熟悉仪器的使用方法和操作规范，避免误操作和对设备造成损坏。
3、环境适应：在使用过程中，需要注意环境的适应性，避免在恶劣的环境下使用，影响测试效果和仪器的寿命。
4、探头保养：在使用之后，需要对探头进行保养和清洁，避免污染和磨损等问题，影响测试效果和仪器的寿命。
5、仪器储存：在使用之后，需要进行仪器的储存和保养，避免长期不使用而造成的设备老化和损坏。
综上所述，无线高压核相仪是一种常用于电力系统中的检测设备，可以用于检测变电站的高压设备中的瓷套、母线、绝缘子等器材的裂纹、污秽和电气击穿等问题。
在使用过程中，需要注意安全、操作规范、环境适应、探头保养和仪器储存等问题，以保证测试效果和仪器的寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GH-6603
无线高压核相仪
使用说明书
中国江苏
扬州国亨电气有限公司
一、概述
GH-6603无线高压核相仪，应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。
具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。
将被测高电压相位信号由采集器取出，经过处理后直接发射出去。
由核相仪接收并进行相位比较，对核相后的结果定性。
因本产品是无线传输，真正达到安全可靠、快速准确，适应各种核相场合。
二、安全事项
1、现场测试时，操作人员按《电力安全工作规程》的有关要求进行操作。
2、本仪器配备的绝缘杆造用的电压等级为≤ 220KV 。
三、设备清单
①铝合金包装箱一个
②校验插头线
③E23A/12V电池两节
④说明书一本
四、技术特性
1、屏幕显示内容：无线高压核相仪、不同相、同相、 X 、 Y 、、、～
2、电源：主机一只电池（ NEDA/604/6F22 ）或同等型号。
X 和 Y 采集器1 节 E23A/12V 电池。
3、自动关机：按动一次“开关”键，主机开机， 15分钟左右主机自动关机,再按动一次“开关”键可立即关机。
五、技术指标：
①准确度：自校误差≤ 2°，现场测试：同相误差≤10°，不同相误差≤15°
②采样速率3次/秒
③主机电源为9V±2V
④X和Y采集器电源电压为12V ±1.5V
⑤主机工作电流≤7mA
⑥X 和Y 采集器工作电流≤4mA
⑦主机和 X 、Y 采集器的视距传输距离为X 、Y ≤100m ⑧工作环境: -20℃┉ +60℃ 湿度：≤95%RH ⑨储存环境：-40℃┉ +55℃ 湿度：≤95%RH ⑩本产品所测电压交流等级为 0.38KV┉220KV 六、GH-6603无线高压核相仪使用方法 1、主机检测
⑪系统自校
把产品附带的专用校验线插头插入交流220V 电源中，另一端的两个信号测试夹分别夹采集头X 和Y 的采集头处，手握两采集头壳体，主机显示屏应显示X 、Y 同相，相位差应在355°┉005°（如X 、Y 均不显示，应将220V 插头调换即可）
⑫现场校验
现场核相时，先将两棒放到同一相上自校 2、使用方法
①核相定性同相或不同相，以汉字显示为准。
核相时看主机各种显示：
②X 和 Y 分别表示收到 X 和 Y 棒的信号。
③在 X 下方出现 或在 Y 下方出现 则说明 X 棒或 Y 棒电池电压低。
④在 X 和 Y 的上方出现说明主机电压低。
⑤在显示屏的右上方出现“无线高压核相仪”说明主机已开机。
（3）、在 X 棒、 Y 棒或主机电池电压低时，本系统应能正常工作一段时间（如显示明显不稳时，必须更换电池。
注：X棒和Y棒应同时更换电池）
（4）、如主机显示屏出现异常现象，则应先关机再开机，主机则会自动恢复正常。
3 、采集器检测 :
采集器示意图：
（1）更换电池时，逆时针旋转，将采集器外壳取下。
再将电池盖打开，更换电池。
（2）采集器有两种接触头，可根据需要互相更换。
更换时将接触头逆时针旋转即可取下。
4、现场核相说明：
① 先将 X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相，相位差355°┉005°
②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相
355°┉005°：AB′不同相120°或240°、BB′ 同相355°┉005°、BC′不同相120°或240°、CC′同相355°┉005°。
③如果要得到精确数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，或将X和Y对调，以找出最精确的相位角度。
④在核相时，如AA′、AB′、BB′、BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30°或60°的相位差。
下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果应为：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、BC′不同相120°或240°、CC ′不同相30°(注：120°和240°只表示正相序或逆相序)
⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相
⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。
（如测量110KV 和220KV时，将X和Y采集器放在高压电线下方300mm至1000mm处。
测量500KV时，将X 和Y采集器放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）
⑦测量相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°，则说明是顺相序，该相应为“B”，如显示240°，则是逆相序，该相应为“C”。
⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。
相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电（但采集器不能代替验电器）。
七、GH-6603无线高压核相仪维护保养
1、本产品是一台精密仪表，不可随意打开。
2、每年至少更换一次电池。
3、本产品不宜存放在潮湿、高温、多尘的环境中。
4、绝缘杆首次使用前应做耐压试验。
5、绝缘杆应每年进行一次耐压试验。
注：绝缘杆第一节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为(15 )kv
参考资料: /products.asp?Id=65。
