高压核相仪使用说明书

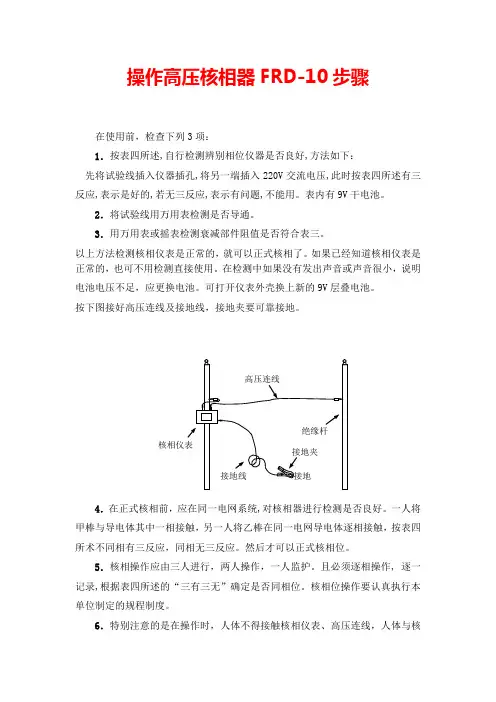

操作高压核相器FRD-10步骤
操作高压核相器FRD-10步骤在使用前，检查下列3项：1．按表四所述,自行检测辨别相位仪器是否良好,方法如下：先将试验线插入仪器插孔,将另一端插入220V 交流电压,此时按表四所述有三反应,表示是好的,若无三反应,表示有问题,不能用。
表内有9V 干电池。
2．将试验线用万用表检测是否导通。
3．用万用表或摇表检测衰减部件阻值是否符合表三。
以上方法检测核相仪表是正常的，就可以正式核相了。
如果已经知道核相仪表是 正常的，也可不用检测直接使用。
在检测中如果没有发出声音或声音很小，说明电池电压不足，应更换电池。
可打开仪表外壳换上新的9V 层叠电池。
按下图接好高压连线及接地线，接地夹要可靠接地。
4．在正式核相前，应在同一电网系统,对核相器进行检测是否良好。
一人将甲棒与导电体其中一相接触，另一人将乙棒在同一电网导电体逐相接触，按表四所术不同相有三反应，同相无三反应。
然后才可以正式核相位。
5．核相操作应由三人进行，两人操作，一人监护。
且必须逐相操作, 逐一记录,根据表四所述的“三有三无”确定是否同相位。
核相位操作要认真执行本单位制定的规程制度。
6．特别注意的是在操作时，人体不得接触核相仪表、高压连线，人体与核核相仪表高压连线接地夹 绝缘杆 接地线接地相仪表要保持2.1米的安全距离（将核相仪表放在第二根连接杆上端），接地线要可靠接地。
同时人体与高压连线也要保持足够的安全距离（2.1米）(请严格按照核相器试验操作规程的要求进行操作核相)。
连接两根测试竿的测试线为普通220V导线,在核相时人体不得接触或近距离接触该导线。
使用时应将过长的导线用扎带扎在第一根测试竿上，同时离人体要有足够的安全距离(请参照高压电器操作规程)，高压连线也不得与大地接触。
声明版权所有© 2014武汉鼎升电力自动化有限责任公司本使用说明书所提及的商标与名称，均属于其合法注册公司所有。
本使用说明书受著作权保护，所撰写的内容均为公司所有。
高压核相仪
（二）正式核相操作
1．再次确认电网额定电压等级与核相器使用电压是否 匹配，检查核相器绝缘杆的绝缘性能、长度，符合高 压试验安全要求。 2．正式核相操作时，应由两人操作、另一人监护，要 求按步骤逐项操作并做好记录。 3．将两个发射模块与被检测电网同一相导电体可靠接 触，此时仪器测试结果应为：“相位相同”。 4．将“发射模块E”置于左边电网某相（例如C相）， 将“发射模块R”置于右边电网任一相，如图所示。
4．核相前应在同一电网上检测核相器是否良好，两人操作、一人监护。 操作步骤如下： （1）操作人先将两个采样发射模块金属钩分别与电网同一相导电体两个 就近部位可靠接触，若两个发射模块指示灯闪烁，说明电网线路带电， 仪器正常；若指示灯灭则说明电网不带电或者仪器电池不足。正常情 况下，仪器显示接收模块显示“相位差：α度，相位相同”(α为小于 300某角度)，同时语言提示：“相位相同”。
正式核相示意图
若显示器显示和语音提示为“相位相同”则说明两侧导体为 同相，若显示器显示和语音提示为“请注意，相位不同” 则说明两侧导体相位不同。检测为同相的两侧导体请做好 标记和记载。 5．按上述方法，依次确定另外两相，并做好标记和记载。 6．核相检测非常重要，三相核相完毕后，最好再重复操作 一次！
（2）然后将两个发射模块金属钩与同一电网不同相导电体可靠接触，两 个模块指示灯闪烁，显示接收模块显示“相位差：β度，相位不同” （β为1200±300某角度），同时语言提示：“请注意，相位不同”。 （3）若在同一电网检查结果如上述，说明核相器完好，可以进行正式进 行核相试验。若试验过程异常，请再次检查核相器各部件并分析问题， 并参考后面“仪器常见故障处理方法”，若不能解决问题，请停止试 验并与我们联系！
武汉世纪华胜科技有限公司
TAG-8000无线高压核相器说明书
武汉市华天电力自动化有限责任公司TAG8000无线语音高压核相仪说明书目录一．概述 (3)二．工作原理 (3)三．技术参数 (5)四．使用说明 (5)五．注意事项 (7)一．概述在电力系统环网和双电源电力网建设或检修中，对于闭环点断路器两侧电源核相检查是非常重要的试验项目，否则可能发生短路，后果不堪设想。
TAG8000无线高压核相器采用最新电力电子检测技术和无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
TAG8000主要优点在于去掉了连接两个电网（电源）两端的引线，（距离可达20m）可穿过围墙和隔墙（板），不受任何地形和设施构架的方式限制，提高了安全性，操作极为方便，只需一人操作一人监护。
二．工作原理装置（包括绝缘操作杆），首先判断线路是否带电，然后发出有关导电体的信号；另一个是接收比较信号装置，（包括绝缘操作杆）。
原理示意图如图1所示。
图1 TAG8000无线高压核相器原理示意图由图1可以看出，该仪器工作时通过无线发送模块将数字信号发送至接收端，从而降低了干扰，减小了误差，使仪器工作性能大幅度提高。
TAG8000在使用中，先将接收装置操作于被测电网导电体，然后将接收装置操作于被测另一电网导电体，如果被测的两个电网的相位相同，语言重复提示：“相位相同”，如果被测的两个电网的相位不同，语言重复提示：“注意，相位不同”。
TAG8000绝缘操作管（材料）选用兵工企业生产的三球牌防潮绝缘管，符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点，该材质特性见表一和表二。
表一：绝缘操作管材料机械电气特性参数表二：绝缘操作管耐压试验参数TAG8000产品符合国家GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相仪通用技术条件 DL/T971-2005》要求。
无线高压核相仪说明书
一、产品简介GSNH-IV无线高压核相仪（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。
在闭环两电源之前一定要进行核相操作，否则可能发生短路。
仪器适合0.22KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。
与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。
二、工作原理仪器由X发射器、Y发射器和接收主机组成。
两个检测发射器可以判断线路是否带电，然后发出测量的相位、频率信号。
接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。
三、安全事项1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤ 220kV。
如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
四、技术参数1、相位差准确度：误差≤5°。
2、本产品所测电压等级为0.22KV-220kV。
3、发射器和接收主机的传输距离大于100米。
4、频率准确度：±0.1HZ。
5、真人语音提示测量结果和操作步骤。
6、屏幕同时显示两线路相位差、频率、失量图和同异相结果。
7、主机显示电池电量，一小时无操作自动关机。
8、两个发射器和接收器均内置可充电锂电池。
9、具有高压验电和核定相序的功能。
10、高压测量时泄漏电流<10uA。
11、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
12、主机锂电池容量约为2500mAH，发射器电池容量约为350mAH。
13、若仪器1年使用10次，每次30分钟，则充电周期约为1年。
14、工作环境：-35℃--- +50℃湿度≤95%RH15、储存环境：-40℃--- +55℃湿度≤95%RH16、整机重量：约3.6KG。
无线高压数字核相仪说明书

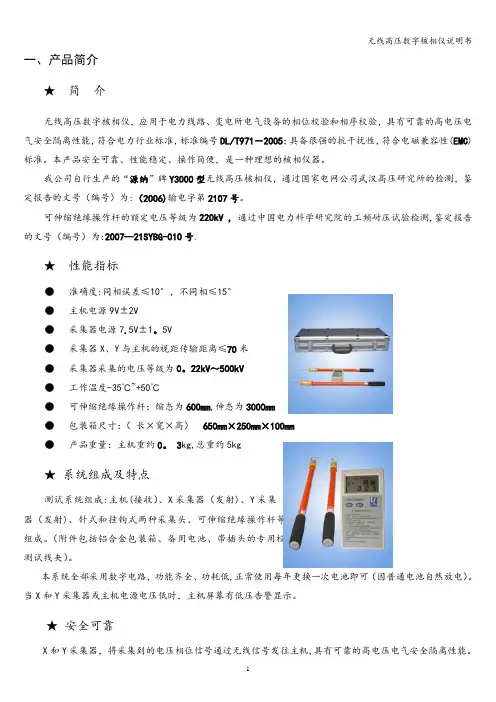

一、产品简介★简介无线高压数字核相仪，应用于电力线路、变电所电气设备的相位校验和相序校验，具有可靠的高电压电气安全隔离性能，符合电力行业标准，标准编号DL/T971－2005；具备很强的抗干扰性，符合电磁兼容性(EMC)标准。
本产品安全可靠、性能稳定、操作简便，是一种理想的核相仪器。
我公司自行生产的“源纳”牌Y3000型无线高压核相仪，通过国家电网公司武汉高压研究所的检测，鉴定报告的文号（编号）为:（2006)输电字第2107号。
可伸缩绝缘操作杆的额定电压等级为220kV , 通过中国电力科学研究院的工频耐压试验检测,鉴定报告的文号（编号）为:2007—21SYBG-010号.★性能指标●准确度:同相误差≤10°，不同相≤15°●主机电源9V±2V●采集器电源7.5V±1。
5V●采集器X、Y与主机的视距传输距离≤70米●采集器采集的电压等级为0。
22kV～500kV●工作温度-35℃~+50℃●可伸缩绝缘操作杆：缩态为600mm,伸态为3000mm●包装箱尺寸：（长×宽×高） 650mm×250mm×100mm●产品重量：主机重约0。
3kg,总重约5kg★系统组成及特点测试系统组成:主机(接收）、X采集器（发射)、Y采集器（发射)、针式和挂钩式两种采集头、可伸缩绝缘操作杆等所组成。
（附件包括铝合金包装箱、备用电池、带插头的专用校验测试线夹）。
本系统全部采用数字电路，功能齐全、功耗低,正常使用每年更换一次电池即可（因普通电池自然放电）。
当X和Y采集器或主机电源电压低时，主机屏幕有低压告警显示。
★安全可靠本产品全部采用数字电路，抗干扰性强、数据稳定准确。
★方便快捷X和Y采集器使用方便，主机具有自动关机功能。
绝缘杆采用可伸缩式拉杆，现场核相时不需要任何连线，核相距离可达70米，并不受现场各种条件影响，全部核相过程只需两人在2分钟内就可完成。
HT-10-35数显语言核相仪使用说明书
H T-10-35数显语言核相仪使用说明书

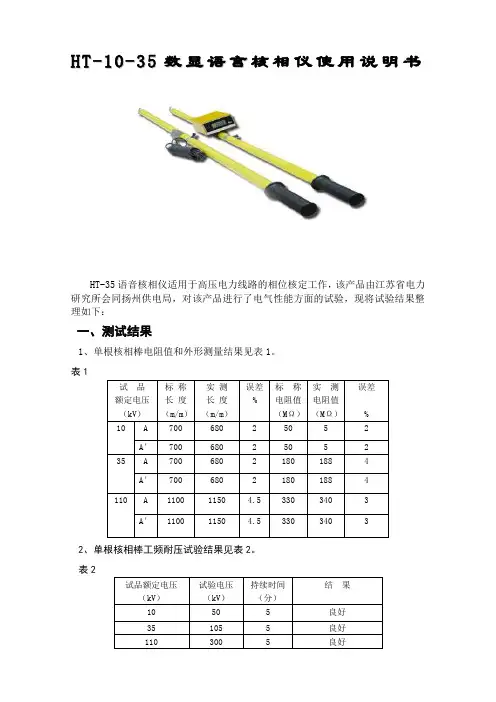

HT-35语音核相仪适用于高压电力线路的相位核定工作，该产品由江苏省电力研究所会同扬州供电局，对该产品进行了电气性能方面的试验，现将试验结果整理如下：
一、测试结果
1、单根核相棒电阻值和外形测量结果见表1。
表1
2、单根核相棒工频耐压试验结果见表2。
表2
3、单根核相棒、电抗元件发热试验结果见表3。
表3
测试时环境温度：17.5℃。
4、核相仪整体试验
（1）试验室测试接线见图。
（2）被测两相电压如果是同相无语音报警，如果两端电压是不同相仪表将显示被测高压并有声光报警“相位不对，请换相操作”语言提示。
5、现场实测
根据扬州供电局现场实测10kV 、35kV 和110kV 系统的核相结果见表4。
表4
二、结论
1、HT-35型语音核相仪系在运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。
结果表明其绝缘性能和安全距离均能满足电业安全规程要求。
2、经有关供电局较长时间的实际使用，普遍反映该仪器安全、可靠、使用方便，核相分辨能力高，携带轻便。
3、该仪器经过一定的高压校验后，还可作测量高电压之用。
三、清单
1、220V电源检测线一根
2、测试线红、黑各一根
3、表头一只
4、核相杆二根。
YHX-300G远程无线高压核相器使用说明书标配版
YHX-300G卫星高压无线语音核相仪使用说明书市菲柯特电气目录一、产品简介 (2)二、工作原理 (2)三、安全事项 (2)四、技术参数 (3)五、仪器简介 (4)六、各电压等级核相操作 (7)七、结果判断与分析 (11)八、远程核相 (12)九、仪器检查与故障判断 (14)十、维护保养 (15)十一、出厂配置清单 (15)十二、售后服务 (16)附录A (17)附录B (18)一、产品简介YHX-300G卫星高压无线语音核相仪（以下简称“仪器”）用于远距离（相距300米～800千米）核对高压相位是否同相，相序颜色是否标注正确。
也可用于近距离并网或环网核相。
仪器适合1V～220KV输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。
仪器采用GPS授时技术，两台（或多台）仪器可以相隔几百公里核相。
二、工作原理发射器可以判断线路是否带电，测量线路相位和频率，并将测量数据发送给主机，主机由GPS授时后同时测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。
仪器测量原理的核心是两主机同步测量的时间差异，采用GPS授时将两主机的时间同步，其同步差异小于10纳秒。
由此引入的相位误差小于0.1度。
三、安全事项1、现场测试时，应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为≤220kV。
如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
四、技术参数1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、电压测量围为1V～220KV。
4、发射器和接收主机的最大传输视距约100米。
5、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差＜30°为同相。
6、两GPS主机测量距离300米～800千米。
7、根据GPS信号强弱自动切换GPS模式和授时模式。
武汉特试特 TE1600智能型无线高压核相仪 说明书
TE1600智能型无线高压核相仪说 明 书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线:800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址: E－MAIL:****************一、衷心感谢您使用本公司的产品，您因此将获得本公司全面的技术支持和服务保障。
二、本使用说明书适用于T E1600智能型无线高压核相仪。
三、当您在使用本产品前，请仔细阅读本使用说明书，并妥善保存以备查考。
四、请严格按说明书要求步骤操作，使用不当可能危及人身安全。
五、在阅读本说明书或仪器使用过程中如有疑惑，可向我公司咨询。
咨询电话：800-880 0780前言目录1、概述1.1 用途-----------------------------------11.2 性能特点--------------------------------12、特别提示2.1 电源方面--------------------------------22.2 安全方面--------------------------------22.3 操作方面--------------------------------23、技术特征3.1 名称-----------------------------------33.2 主机结构型式与尺寸 -----------------------33.3 使用电源--------------------------------33.4 使用环境要求-----------------------------33.5 电压等级--------------------------------33.6 准确度---------------------------------33.7 传输距离-------------------------------34、工作原理4.1 原理框图--------------------------------45、面板布置5.1 面板示意图------------------------------55.2 各部件说明------------------------------55.3 按键说明--------------------------------5目录6、页面说明6.1 开机页面--------------------------------66.2 自检-----------------------------------66.3 测试-----------------------------------76.4 功能-----------------------------------77、基本操作7.1 如何打开液晶背光--------------------------97.2 如何校准仪器-----------------------------97.3 充电-----------------------------------98、试验8.1 接线准备--------------------------------108.2 试验步骤--------------------------------108.3 试验结束后现场清理------------------------109、接线图 ----------------------------------1110、运输与保养 ------------------------------1211、随机配件 ----------------------------- 1312、售后服务 ----------------------------- 141.1 用途T E1600智能型无线高压核相仪，应用于高压电力线路、变电所的相位测量和相序判断。
