大跨度拱桥
铁路大跨度钢管拱桥合龙施工工法
铁路大跨度钢管拱桥合龙施工工法铁路大跨度钢管拱桥合龙施工工法一、前言铁路大跨度钢管拱桥是一种广泛应用于铁路建设中的常见技术。
它通过采用钢管拱桥结构，具有跨度大、承载能力强、施工周期短等优点，因此在铁路工程中得到了广泛应用。
本文将详细介绍铁路大跨度钢管拱桥的合龙施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。
二、工法特点铁路大跨度钢管拱桥合龙施工工法具有以下特点：1. 采用钢管拱桥结构，具有跨度大、承载能力强的特点，适用于铁路工程中的大跨度桥梁。
2. 施工周期短，能够快速完成施工任务，提高工程进度。
3. 施工过程中对环境影响小，对周边生产和生活的干扰较小。
三、适应范围铁路大跨度钢管拱桥合龙施工工法适用于铁路工程中的大跨度桥梁，例如铁路干线、高速铁路等。
四、工艺原理铁路大跨度钢管拱桥合龙施工工法的理论依据是采用预制拱段和浇筑现浇混凝土桥面板相结合的方式，实现了拱桥结构的合龙施工。
为了保证施工过程的安全和质量，我们采取了一些技术措施，如预应力张拉控制、孔隙率检测、施工电缆温度监测等。
五、施工工艺铁路大跨度钢管拱桥合龙施工工法包括以下施工阶段：1. 桥台基础施工：施工开始前需要对桥台基础进行施工，包括基坑开挖、桩基础施工等。
2. 钢管拱段预制：在场地预制钢管拱段，并进行预应力张拉。
3. 拱段吊装：使用起重机将拱段吊装到桥台上，并进行定位和调整。
4. 现浇混凝土桥面板施工：将混凝土浇筑在钢管拱段上，形成桥面板。
5. 合龙：在桥台上将拱段和桥面板进行拼合，完成拱桥的合龙施工。
六、劳动组织在铁路大跨度钢管拱桥合龙施工中，需要组织施工人员对各个施工环节进行协调和管理，确保施工进度和质量。
劳动组织应包括施工人员的合理分工、任务分配以及施工队伍的管理。
七、机具设备铁路大跨度钢管拱桥合龙施工所需的机具设备包括起重机、混凝土搅拌机、钢管拱段预制设备等。

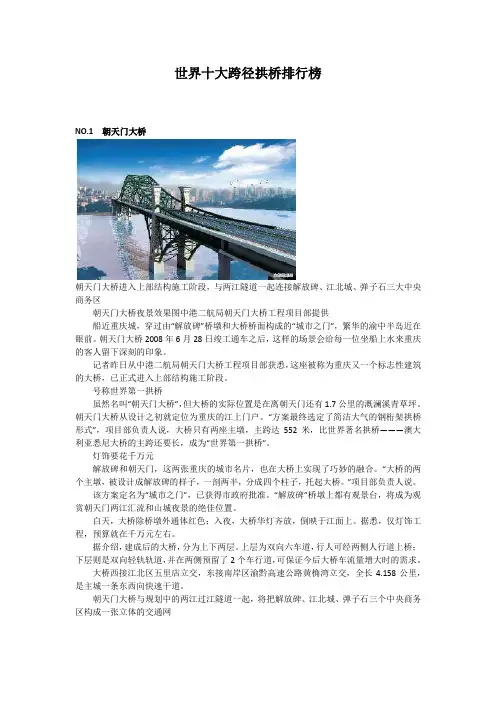

世界十大跨径拱桥排行榜
世界十大跨径拱桥排行榜NO.1朝天门大桥朝天门大桥进入上部结构施工阶段，与两江隧道一起连接解放碑、江北城、弹子石三大中央商务区朝天门大桥夜景效果图中港二航局朝天门大桥工程项目部提供船近重庆城，穿过由“解放碑”桥墩和大桥桥面构成的“城市之门”，繁华的渝中半岛近在眼前。
朝天门大桥2008年6月28日竣工通车之后，这样的场景会给每一位坐船上水来重庆的客人留下深刻的印象。
记者昨日从中港二航局朝天门大桥工程项目部获悉，这座被称为重庆又一个标志性建筑的大桥，已正式进入上部结构施工阶段。
号称世界第一拱桥虽然名叫“朝天门大桥”，但大桥的实际位置是在离朝天门还有1.7公里的溉澜溪青草坪。
朝天门大桥从设计之初就定位为重庆的江上门户。
“方案最终选定了简洁大气的钢桁架拱桥形式”，项目部负责人说，大桥只有两座主墩，主跨达552米，比世界著名拱桥———澳大利亚悉尼大桥的主跨还要长，成为“世界第一拱桥”。
灯饰要花千万元解放碑和朝天门，这两张重庆的城市名片，也在大桥上实现了巧妙的融合。
“大桥的两个主墩，被设计成解放碑的样子，一剖两半，分成四个柱子，托起大桥。
”项目部负责人说。
该方案定名为“城市之门”，已获得市政府批准。
“解放碑”桥墩上都有观景台，将成为观赏朝天门两江汇流和山城夜景的绝佳位置。
白天，大桥除桥墩外通体红色；入夜，大桥华灯齐放，倒映于江面上。
据悉，仅灯饰工程，预算就在千万元左右。
据介绍，建成后的大桥，分为上下两层。
上层为双向六车道，行人可经两侧人行道上桥；下层则是双向轻轨轨道，并在两侧预留了2个车行道，可保证今后大桥车流量增大时的需求。
大桥西接江北区五里店立交，东接南岸区渝黔高速公路黄桷湾立交，全长4.158公里，是主城一条东西向快速干道。
朝天门大桥与规划中的两江过江隧道一起，将把解放碑、江北城、弹子石三个中央商务区构成一张立体的交通网NO.2卢浦大桥2000年10月开工建设的卢浦大桥北起浦西鲁班路，穿越黄浦江，南至浦东济阳路，全长8.7公里，是当今世界第一钢结构拱桥，是世界上跨度最大的拱形桥。
大跨度钢筋混凝土拱桥施工工法
大跨度钢筋混凝土拱桥施工工法简介在现代城市化进程中，高速公路、城市快速路等道路建设的不断发展，对于桥梁建设提出了更高的要求。
大跨度钢筋混凝土拱桥是目前最常见的桥梁类型之一，具有结构简单、受力合理、施工方便、使用寿命长等特点。
本文将介绍大跨度钢筋混凝土拱桥施工工法。
施工前准备在施工之前，必须进行严格的前期准备工作。
材料准备大跨度钢筋混凝土拱桥的建造需要准备大量的材料，如预应力钢束、混凝土、钢筋等。
为保证施工材料的质量，需要对材料进行质量检验，确保合格后再进行存放，以防止出现材料质量问题导致施工问题。
土建准备土建准备包括桥基的基础平整、模板拆除、模板平衡、拱坑标志、基坑支撑等，这些工作都需要严格按照施工图进行操作，并在施工过程中保持工程监理对施工质量的监督和检查。
施工人员准备施工人员的准备可以说是工程顺利进行的核心，应该按照岗位分工和作业内容，制定专业的施工人员操作流程，并对施工人员进行培训，确保人员能熟练掌握所需的技术操作。
工法介绍大跨度钢筋混凝土拱桥施工工法的主要流程包括拱顶结构施工、拱腿施工、拱角钢筋施工、拱坑喷涂、支承结构加固等。
拱顶结构施工拱顶结构施工是大跨度钢筋混凝土拱桥施工的第一步，也是施工的最关键环节之一。
在施工时，首先需要在拱型临时支撑范围内设置合理的支承和反力设施，并根据拱的轴线方向将预制钢筋网或预制钢筋骨架配置好，拱顶下部基础施工时，应根据拱体轴线标高要求，将钢筋、垫层及预制钢筋网嵌入砼块中以保证其固定，接着再进行现浇砼浇筑、振捣、平整等操作，直至拱顶上部完整、合格。
拱腿施工拱腿施工是大跨度钢筋混凝土拱桥施工的第二步。
在拱腿施工中，需要先进行拱腿临时支撑架的设置，并根据图纸要求，进行拱腿的钢筋加工、焊接、成型及定位，再按照工程设计要求进行砼的浇筑，浇筑后，用振动棒对砼进行振整、养护，待砼强度达到要求后，拆除临时拱腿支撑架。
拱角钢筋施工拱角钢筋施工是大跨度钢筋混凝土拱桥施工的第三步。
大跨度拱桥施工关键措施
大跨度拱桥施工关键措施随着城市化进程的加快和交通需求的不断增加，大跨度拱桥作为一种具有良好经济效益和美学价值的桥梁结构，被广泛应用于现代城市的交通建设中。
然而，由于其特殊的结构形式和复杂的施工工艺，大跨度拱桥的施工过程面临着许多挑战。
本文将从设计、材料选择、施工方法等方面探讨大跨度拱桥施工的关键措施。
首先，设计是大跨度拱桥施工的首要关键。
在设计阶段，需要充分考虑桥梁的荷载特点、地质条件、气候环境等因素，并进行合理的结构优化。
同时，要进行全面的力学分析和模拟计算，确保桥梁在使用过程中的稳定性和安全性。
此外，还需要进行风洞试验和地震模拟，以评估桥梁的抗风抗震性能，并采取相应的措施进行加固和改进。
其次，材料选择是大跨度拱桥施工的重要环节。
由于大跨度拱桥的跨度较大，对材料的强度和耐久性要求较高。
一般情况下，常用的材料包括钢材、混凝土和预应力混凝土等。
钢材具有较高的强度和韧性，适合用于大跨度拱桥的主要结构部件；混凝土具有良好的耐久性和抗压性能，适合用于桥墩和桥面板等部位；而预应力混凝土则可以有效提高桥梁的承载能力和抗震性能。
在材料选择过程中，还需要考虑材料的可获得性和成本效益等因素。
再次，施工方法是大跨度拱桥施工的关键环节。
一般情况下，大跨度拱桥的施工可以采用预制和现场拼装的方式进行。
预制是指将桥梁的构件在工厂或临时场地进行制作，然后再运输到施工现场进行拼装。
这种方法可以提高施工效率和质量，并减少对施工现场的影响。
而现场拼装则是指在施工现场进行桥梁构件的组装和安装。
这种方法适用于一些特殊的地形和环境条件，但施工周期较长，需要更多的人力和物力投入。
此外，施工过程中还需要注意施工工艺的合理性和安全性。
大跨度拱桥的施工过程中常常涉及到高空作业、大型机械设备的操作等危险因素，因此需要严格执行相关的安全规范和操作规程。
同时，还需要进行全面的施工方案和施工工艺的论证和评估，确保施工过程中的质量控制和进度管理。
综上所述，大跨度拱桥的施工关键措施包括设计、材料选择、施工方法和施工工艺等方面。
大跨度钢管混凝土拱桥受力性能分析
参考内容
基本内容
随着经济的发展和科技的进步，我国基础设施建设规模不断扩大，尤其是大 跨度桥梁的建设取得了长足的发展。大跨度钢管混凝土拱桥作为现代桥梁工程的 重要类型，具有结构轻盈、跨越能力大、美观环保等优点，因此在公路、铁路和 城市交通领域得到广泛应用。
然而，大跨度钢管混凝土拱桥施工过程复杂，涉及众多关键技术，如何确保 桥梁施工过程中的稳定性、安全性和精度控制成为亟待解决的问题。本次演示旨 在探讨大跨度钢管混凝土拱桥施工控制方面的研究，以期为类似桥梁工程建设提 供理论支持和实践指导。
参考内容二
一、引言
随着现代工程技术的不断发展，大跨度桥梁的设计和施工越来越受到人们的。 大跨度桥梁不仅在视觉上提供了宏大的景观效果，而且在功能上满足了跨越大型 河流、峡谷或其他复杂地形的需求。在众多大跨度桥梁中，大跨度钢管混凝土拱 桥因其独特的结构特性，如高强度、耐久性好、造价低等，而在桥梁工程中具有 广泛的应用。
在实验研究方面，学者们通过制作缩尺模型、全桥模型等进行了各种加载实 验，以探究拱桥的受力性能。这些实验表明，大跨度钢管混凝土拱桥具有良好的 承载能力和变形性能，同时拱脚处容易出现裂缝。尽管实验研究在某些方面取得 了成果，但仍存在实验条件与实际环境有所差异等问题。
本次演示主要研究大跨度钢管混凝土拱桥的受力性能，借助完善的理论和实 验设施，旨在探寻拱桥结构中应力、应变和强度等指标的变化规律。首先，运用 有限元软件建立大跨度钢管混凝土拱桥的数值模型，进行静力分析和模态分析， 以获取拱桥在自重作用下的应力分布和振动特性。
文献综述
大跨度钢管混凝土拱桥的非线性地震反应研究已经取得了不少进展。国内外 学者通过理论分析、实验研究及数值模拟等方法，对拱桥的地震响应进行了深入 探讨。已有的研究主要集中在以下几个方面：
大跨度上承式钢管混凝土拱桥设计
大跨度上承式钢管混凝土拱桥设计钢管混凝土拱桥是一种结构优雅、坚固耐用的大跨度桥梁形式。
它由钢管和混凝土组成，结构简单，承载能力强，适用于大跨度桥梁的建设。
在设计大跨度上承式钢管混凝土拱桥时，以下是需要考虑的一些主要因素：1.拱桥的跨度：大跨度拱桥是指主跨大于150米的桥梁。
桥梁的跨度取决于两岸的地形和水域宽度。
大跨度桥梁需要考虑跨度对结构的影响，并选择合适的桥梁形式。
2.拱桥的荷载：大跨度拱桥需要能够承受重大的静态和动态荷载，包括自重、行车荷载、地震荷载等。
荷载的大小和分布会影响桥梁结构的设计和材料的选择。
3.钢管的尺寸和材质：钢管是拱桥结构的主要组成部分，它需要具备足够的强度和刚度。
钢管的尺寸和材质选择需要考虑荷载和桥梁形式，通常使用直径较大的无缝钢管。
4.混凝土的强度和配方：混凝土是用来固化钢管和增加桥梁整体强度的材料。
混凝土的强度需要符合设计要求，配方需要考虑到混凝土的工作性能和抗裂性能。
5.拱桥的支座和地基：拱桥的支座和地基是保证桥梁稳定和安全的重要组成部分。
支座的设计需要考虑到桥梁的变形和荷载传递，地基的承载能力需要满足土壤的承载要求。
6.环境因素：大跨度拱桥建设需要考虑环境因素对桥梁的影响，包括气候条件、河流水位和冲击力等。
这些因素会对桥梁的稳定性和安全性产生影响，需要在设计中予以考虑。
在设计大跨度上承式钢管混凝土拱桥时，需要进行综合分析和计算，确保桥梁能够满足设计要求并具有良好的结构性能。
最后，需要进行模拟和实验验证，确保设计方案的可行性和安全性。
总之，大跨度上承式钢管混凝土拱桥的设计需要全面考虑桥梁的跨度、荷载、钢管和混凝土的性能、支座和地基的设计以及环境因素的影响。
只有综合考虑这些因素，才能设计出安全可靠、优雅耐用的大跨度拱桥。
结构设计知识：大跨度拱桥结构的设计与分析
结构设计知识：大跨度拱桥结构的设计与分析大跨度拱桥是一种用于跨越较宽河流、峡谷或深谷的特殊桥梁结构。
它的设计和分析涉及到桥梁工程学、结构力学、土木工程和材料工程等多个学科。
本文将围绕大跨度拱桥的设计与分析展开，首先介绍大跨度拱桥的定义、特点和应用领域，然后从结构设计、荷载分析、材料选择和施工工艺等方面进行详细讨论。
一、大跨度拱桥的定义和特点大跨度拱桥是指主跨距离大于等于100米的拱形桥梁。
它通常用于跨越深谷、大型水体或复杂地形，能够提供较大的通行空间和承载能力。
相比于梁桥和悬索桥，大跨度拱桥具有以下特点：1.结构简洁：大跨度拱桥的结构主要由拱体和桥面组成，整体结构比较简单，便于制造和施工。
2.承载能力强：拱桥通过弧形结构将荷载分散到桥墩上，能够有效减少桥墩数量和减轻桥墩承载压力，从而提高桥梁的承载能力。
3.抗震性能好：拱形结构在受到外部力作用时能够将力传递到桥墩上，使桥梁整体受力均匀，具有较好的抗震性能。
4.美观实用：大跨度拱桥通常具有优美的造型和独特的桥梁风格，成为城市的地标建筑。
二、大跨度拱桥的设计1.结构形式选择：大跨度拱桥的结构形式可以分为单孔拱桥、多孔拱桥和连续拱桥。
在设计时需要根据实际情况选择合适的结构形式，考虑着力条件、地质条件和施工工艺等因素。
2.荷载分析：在设计大跨度拱桥时，需要进行各种荷载的分析，如自重、活载、风荷载、温度荷载和地震荷载等。
根据不同的荷载组合确定桥梁的设计荷载，进而确定桥梁的结构尺寸和材料。
3.桥墩设计：大跨度拱桥的桥墩是承受拱体和桥面荷载的重要结构部分，需要根据实际荷载条件和地质条件设计合理的桥墩形式和尺寸，以保证桥梁的稳定性和安全性。
4.梁体设计：拱桥的梁体是连接拱体和桥面的重要部分，需要根据荷载条件和结构形式设计合理的梁体形式和尺寸，确保梁体具有足够的刚度和强度。
5.材料选择：在大跨度拱桥的设计中，材料的选择是非常重要的。
通常拱体和桥面使用钢筋混凝土或钢结构，需要根据实际情况选择合适的材料，保证桥梁的耐久性和安全性。
大跨度拱桥的结构形式及施工控制要点
大跨度拱桥的结构形式及施工控制要点【摘要】文章简单分析了拱桥的受力特点及类型，结合自身实践，提出了大跨度钢管混凝土拱桥施工和大跨度钢桁架拱桥的施工方法及控制要点，最后阐述了桥梁施工控制的重要性。
【关键词】：大跨度；施工控制；施工控制Abstract: the article analyzed the simple arch bridge mechanical characteristics and types, combined with their own practice, this paper puts forward long-span concrete-filled steel tube arch bridge construction and big span steel truss arch bridge construction method and control points, finally expounds the importance of bridge construction control.Keywords: big span; Construction control; Construction control引言近年来，随着我国交通事业的快速发展，需要修建更多的大跨度桥梁跨过江河海峡等。
桥梁跨度越大，其施工难度也越大。
对大跨桥梁实施施工过程控制，是确保施工质量和安全的重要环节，是确保成桥状态符含设计要求的重要措施。
1拱桥的受力特点及类型拱桥在竖向荷载作用下，两端支撑处产生的水平推力使拱内产生轴向压力，并大大减小了跨中弯矩，其主截面材料强度得以充分发挥，跨越能力越大。
拱桥的型式多种多样，构造各有差异，可以按照不同的方式来进行分类。
按照主拱圈所使用的材料可分为钢筋混凝土拱桥和钢拱桥等；按照拱上建筑的形式，可以分为实腹式拱桥及空腹式拱桥；按照拱轴线的形式，可分为圆弧拱桥、抛物线拱桥以及悬链线拱桥等；按照桥面的位置可分为上承式拱桥、下承式拱桥和中承式拱桥；按照有无水平推力，可分为有推力拱桥和无推力拱桥等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大跨度拱桥
以承受轴向压力为主的拱圈或拱肋作为主要承重构件的桥梁,拱结构由拱圈(拱肋)及其支座组成。
拱桥可用砖、石、混凝土等抗压性能良好的材料建造;大跨度拱桥则用钢筋混凝土或钢材建造,以承受发生的力矩。
按拱圈的静力体系分为无铰拱、双铰拱、三铰拱。
前二者为超静定结构,后者为静定结构。
无铰拱的拱圈两端固结于桥台,结构最为刚劲,变形小,比有铰拱经济，结构简单,施工方便,是普遍采用的形式，但修建无铰拱桥要求有坚实的地基基础。
双铰拱是在拱圈两端设置可转动的铰支承,结构虽不如无铰拱刚劲,但可减弱桥台位移等因素的不利影响,在地基条件较差和不宜修建无铰拱的地方,可采用双铰拱桥。
三铰拱则是在双铰拱的拱顶再增设一铰,结构的刚度更差些,拱顶铰的构造和维护也较复杂,一般不宜作主拱圈。
拱桥按结构形式可分为板拱、肋拱、双曲拱、箱形拱、桁架拱。
拱桥为桥梁基本体系之一,一直是大跨径桥梁的主要形式。
拱桥建筑历史悠久,20世纪得到迅速发展,50年代以前达到全盛时期。
古今中外名桥遍布各地,在桥梁建筑中占有重要地位,适用于大、中、小跨径的公路桥和铁路桥,更因其造型优美,常用于城市及风景区的桥梁建筑。
其中按照规范跨度大于四十米的拱桥就称为大跨度拱桥，按照目前技术水平，跨度大于100米的拱桥才称得上大跨度拱桥。
在大跨度拱桥中按照拱轴线的型式可分为：圆弧拱桥、抛物线拱桥、悬链线拱桥。
圆弧拱桥：拱圈轴线按部分圆弧线设置的拱桥。
优点构造简单，石料规格最少，备料、放样、施工都很简便；缺点是受荷时拱内压力线偏离拱轴线较大，受力不均匀。
如图所示，有一座拱桥圆弧形，它的跨度为60米，拱高为18米，当洪水泛滥到跨度只有30米时，就要采取紧急措施，若拱顶离水面只有4米，即PN=4米时，是否采取紧急措施?
解：不采取紧急措施。
其理由如下：设半径OA=∵AB=60 PM=18∴AM=30 OM=18∴在Rt△AOM中，由勾股定理，得：
解得：=34 即：OA=34OM=16 连接OA，则：OA =34ON=(PM―PN)+OM=(18―4)+16=30 ∴在Rt△A ON中，由勾股定理得：
解得：A N=16 则：32>30 所以不采取紧急措施。
抛物线拱桥：拱圈轴线按抛物线设置的拱桥，是悬链线拱桥的一种特例。
优点是弯矩小，材料省，跨越能力较大；缺点是构造较复杂，如果是石拱桥则料石的规格较多，施工较不方便。
如图，有一座抛物线形的拱桥，桥下面处在目前的水位时，水面宽AB=10m，如果水位上升2m，就将达到警戒线CD，这时水面的宽为8m.若洪水到来，水位以每小时0.1m速度上升，经过多少小时会达到拱顶?
解：以AB所在的直线为x轴,AB中点为原点，建立直角坐标系，则抛物线的
顶点E在y轴上,且B 、D两点的坐标分别为（5，0）、（4，2）
设抛物线为y=ax2+k.
由B、D两点在抛物线上，有
解这个方程组，得所以，
顶点的坐标为（0，）则OE=÷0.1=（h）
所以，若洪水到来，水位以每小时0.1m速度上升，经过小时会达到拱
顶.
悬链线拱桥：拱圈轴线按悬链线设置的拱桥。
优点是受力均匀，弯矩不大，节省材料。
多适用于实腹拱桥，大跨度的空腹拱桥中也常常采用这种线形布置。
除了按拱轴线形不同外，它还可以按材料分，石拱桥，钢，钢管混凝土，劲性混凝土。
按拱圈（肋）的静力图式分：有无铰拱、双铰拱、三铰拱（见拱）。
三铰拱：在拱冠与拱端处均设铰的拱桥，属于静定结构。
优点是对混凝土收缩、徐变、温度变化，以及墩台位移不受影响，适用于地质条件差而要求修建大跨度桥的场合。
缺点是结构复杂，施工麻烦，维护费用高，整体刚度差，由因三处设置铰，故对应的桥面处亦需设置构造缝；拱圈挠曲在铰处急剧变化，因而对行车不利。
所以，我国仅在一些较小跨径的桥上采用。
两铰拱：拱圈中间无铰而两端设铰与墩台铰接的拱桥，属于外部一次超静定结构。
其优点是，拱脚处不承受弯矩，较无铰拱桥可减小混凝土收缩、徐变，温度变化，以及墩台位移的影响。
缺点是，构造较复杂，对应的桥面处应设置构造缝，施工亦较麻烦，对地基要求比较高，但较无
铰拱对地基要求略低。
无铰拱：又称固端拱桥。
拱圈两端嵌固在桥墩上而中间无铰的拱桥，属于外部三次超静定结构。
优点是，较有铰拱桥桥内的弯矩分布合理，材料用量较省，结构刚度大，结构简单，施工方便，维护费用少，还可以将拱脚设计在洪水位以下，有利于降低桥面的设计标高，具有较好的经济与使用效益。
缺点是，对混凝土收缩、徐变、温度变化，以及墩台位移最敏感，会产生附加应力，应建设在可靠的地基上。
虽然这种分类方式构造不同，但三种拱轴线形都可取用。
大跨度主要用的材料是钢，钢管混凝土，劲性混凝土。
主要有的施工方法是预制拼装法，转体法，劲性骨架施工法。
大跨度拱桥的计算手段如下，施工过程的应力，稳定性控制，根据具体施工工序流程，施工阶段逐步进行计算，施工过程计算占全部计算量的百分之六十以上。
