存储带宽设计
存储空间大小与传输带宽的计算方法
存储空间大小与传输带宽的计算方法比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;如果比特率越少则情况刚好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上去，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小;注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带，理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/s例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：地方监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2M(4M)bps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，即每路摄像头所需的数据传输带宽为4Mbp s，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=25600Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s;即：比特率÷8)×3600(单位：秒;1小时的秒数)×24(单位：小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=26367.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=35156.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=70312.5GB≈69TB。
带宽与存储空间计算
带宽与存储空间计算带宽和存储空间是计算机网络和数据存储中的重要概念。
带宽是指网络传输能力的度量，用来衡量在一定时间内传输数据的速度。
存储空间是指用来存储数据的容量，通常用来表示计算机系统或者设备可以存储的数据量。
带宽的计算方法通常以位/秒（bps）作为单位。
其常见的计算方法是根据传输的协议和网络的性能进行估算。
例如，如果一个网络支持Gigabit以太网（GbE）协议，其传输速率为1 Gbps（10^9 bps），那么这个网络的带宽就是1 Gbps。
带宽的计算可以通过以下公式来获得：带宽（bps）= 数据传输速率（bps） * 传输通道数例如，假设一个以太网通道的速率为100 Mbps（10^8 bps），并且有4个通道，那么该网络的带宽将是400 Mbps（4 * 10^8 bps）。
在计算机存储方面，存储空间通常以字节（Byte）作为单位。
存储空间的大小可以根据计算机系统或设备的存储介质容量来确定。
例如，一个硬盘驱动器的容量为1 TB（10^12 字节），那么该驱动器的存储空间就是1 TB。
存储空间的计算可以使用以下公式：存储空间（字节）=存储介质的容量（字节）例如，如果一台计算机使用的存储介质是一个具有1TB容量的硬盘驱动器，那么该计算机的存储空间将是1TB（10^12字节）。
带宽和存储空间在计算机网络和数据存储中起着不同的作用。
带宽决定了网络传输数据的速度，它是网络传输效率的衡量标准。
提高带宽可以加快数据传输速度，保证网络连接的流畅性和数据的实时性。
而存储空间则与数据的长期保存和备份有关。
存储空间的大小决定了系统可以存储的数据量，它是存储设备的核心能力。
有效管理存储空间可以确保数据的安全性和可靠性，同时对于大数据和云计算等应用具有重要意义。
在实际应用中，需要根据不同的需求来计算带宽和存储空间。
例如，在设计一个网络系统时，需要根据预计的数据传输量和传输速率来确定所需的带宽。
而在规划一个数据中心时，需要考虑存储需求和存储介质的可扩展性来确定所需的存储空间。
计算机组成中带宽的计算
计算机组成中带宽的计算带宽（Bandwidth）是计算机组成中一个重要的性能指标，用于衡量在一段时间内数据传输的速度。
在计算机硬件中，带宽通常指的是数据传输通道的最大数据吞吐量，可以描述为单位时间内传输的数据量。
计算机带宽的计算方法可以根据不同的层次进行划分，以下是一些相关的参考内容：1. 网络层带宽计算：网络层带宽通常用于描述网络设备（如路由器、交换机）之间的数据传输速率。
在网络领域中，常用的带宽单位是bps （bits per second），即每秒传输的比特数。
根据网络层带宽计算的公式是：带宽 = 数据传输速率 ×信号传输通道的数量2. 存储层带宽计算：存储层带宽通常用于描述存储设备（如硬盘、固态硬盘）的数据传输速率。
在存储设备领域中，常用的带宽单位是MB/s （兆字节每秒），即每秒传输的兆字节数。
根据存储层带宽计算的公式是：带宽 = 单位时间内传输的数据量 / 单位时间3. CPU带宽计算：CPU带宽通常用于描述CPU与主存储器之间的数据传输速率，也称为内存带宽。
在CPU领域中，常用的带宽单位是GB/s（千兆字节每秒），即每秒传输的千兆字节数。
根据CPU带宽的计算公式是：带宽 = 主存存取时间 ×内存总线宽度4. 显存带宽计算：显存带宽通常用于描述显卡与显存之间的数据传输速率，也称为显存带宽。
在显卡领域中，常用的带宽单位是GB/s（千兆字节每秒），即每秒传输的千兆字节数。
根据显存带宽的计算公式是：带宽 = 显存总线宽度 ×显存时钟频率 ×数据传输次数5. 并行计算带宽计算：并行计算中的带宽通常用于描述多个处理单元之间的数据传输速率。
常见的并行计算带宽单位包括FLOPS（浮点运算每秒）、GFLOPS（千兆浮点运算每秒）等。
并行计算带宽的计算公式因具体情况而异。
需要注意的是，带宽的计算不仅取决于硬件设备的性能，还受到系统软件优化、传输协议、数据压缩等因素的影响。
DDR4设计概述以和分析仿真案例
DDR4设计概述以和分析仿真案例DDR4（Double Data Rate 4）是一种主要用于计算机内存的新一代随机存取存储器（RAM）标准。
它是DDR3的后继版本，提供了更快的数据传输速度和更高的带宽。
DDR4的设计目标是提高内存模块的容量和速度，并减少功耗。
与DDR3相比，DDR4内存模块的最大容量大幅增加，可达到128GB，同时传输速度更快，频率从DDR3的最高频率1600MHz提高到DDR4的最高频率3200MHz。
此外，DDR4采用了较低的电压，从DDR3的1.5V降低到1.2V，这使得DDR4内存模块的功耗降低了约20%。
DDR4的设计还引入了一些新的技术和功能。
其中之一是内存排布（Memory Rank），DDR4内存模块通常具有两个或四个内存排布。
每个内存排布类似于一个内存芯片，可以独立地进行读写操作。
内存排布的增加可以增加内存模块的容量，并且可以并行化读写操作，从而提高内存的性能。
另一个最显著的新功能是错误校验和修正（ECC）功能，它可以检测和纠正内存中的错误。
ECC功能对于企业级服务器和高性能计算机等对数据准确性要求较高的应用非常重要。
为了实现DDR4的设计目标，设计师们进行了详细的仿真和验证工作。
下面将以一个DDR4的仿真案例为例来分析DDR4的设计过程。
在DDR4的仿真中，设计师首先需要定义各种电气参数，如信号传输延迟、电阻和电容等。
然后，使用设计工具对DDR4的电路图进行仿真，并对其性能进行评估。
在仿真过程中，设计师需要考虑多个因素来验证DDR4内存模块的性能。
首先，他们需要确保DDR4内存模块可以在指定的频率下正常工作，并且满足时序要求。
这包括检查读写信号的延迟，确认读写信号的时序是正确的，并且确保数据在正确的时间窗口内稳定。
其次，设计师还需要验证DDR4内存模块的稳定性和可靠性。
他们通过模拟不同的工作负载和应用场景来测试内存模块的性能，检查是否存在数据丢失、错误校验和修正是否正常工作等问题。
内存条的带宽是什么
内存条的带宽是什么爱学习的小伙伴们，你们知道内存条的带宽是什么?不知道的话跟着店铺一起来学习了解内存条的带宽。
内存条的带宽有哪几部分？存储器在计算机的组成结构中，有一个很重要的部分，就是存储器。
存储器是用来存储程序和数据的部件，对于计算机来说，有了存储器，才有记忆功能，才能保证正常工作。
存储器的种类很多，按其用途可分为主存储器和辅助存储器，主存储器又称内存储器(简称内存).内存在电脑中起着举足轻重的作用。
内存一般采用半导体存储单元，包括随机存储器(RAM)，只读存储器(ROM)，以及高速缓存(CACHE)。
只不过因为RAM是其中最重要的存储器。
S(SYSNECRONOUS)DRAM 同步动态随机存取存储器：SDRAM为168脚，这是目前PENTIUM 及以上机型使用的内存。
SDRAM将CPU与RAM通过一个相同的时钟锁在一起，使CPU和RAM能够共享一个时钟周期，以相同的速度同步工作，每一个时钟脉冲的上升沿便开始传递数据，速度比EDO内存提高50%。
DDR(DOUBLE DATA RAGE)RAM ：SDRAM的更新换代产品，他允许在时钟脉冲的上升沿和下降沿传输数据，这样不需要提高时钟的频率就能加倍提高SDRAM的速度。
●内存内存就是存储程序以及数据的地方，比如当我们在使用WPS处理文稿时，当你在键盘上敲入字符时，它就被存入内存中，当你选择存盘时，内存中的数据才会被存入硬(磁)盘。
在进一步理解它之前，还应认识一下它的物理概念。
●只读存储器(ROM)ROM表示只读存储器(Read Only Memory)，在制造ROM的时候，信息(数据或程序)就被存入并永久保存。
这些信息只能读出，一般不能写入，即使机器掉电，这些数据也不会丢失。
ROM一般用于存放计算机的基本程序和数据，如BIOS ROM。
其物理外形一般是双列直插式(DIP)的集成块。
●随机存储器(RAM)随机存储器(Random Access Memory)表示既可以从中读取数据，也可以写入数据。

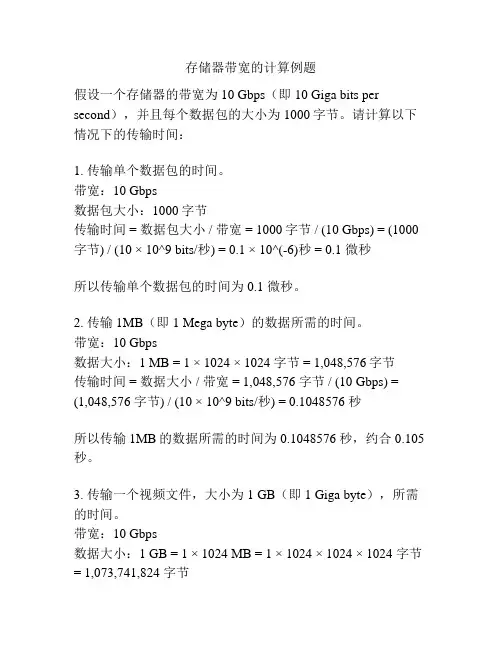

存储器带宽的计算例题
存储器带宽的计算例题假设一个存储器的带宽为10 Gbps（即10 Giga bits per second），并且每个数据包的大小为1000字节。
请计算以下情况下的传输时间：1. 传输单个数据包的时间。
带宽：10 Gbps数据包大小：1000字节传输时间 = 数据包大小 / 带宽 = 1000字节 / (10 Gbps) = (1000字节) / (10 × 10^9 bits/秒) = 0.1 × 10^(-6)秒 = 0.1 微秒所以传输单个数据包的时间为0.1 微秒。
2. 传输1MB（即1 Mega byte）的数据所需的时间。
带宽：10 Gbps数据大小：1 MB = 1 × 1024 × 1024 字节 = 1,048,576字节传输时间 = 数据大小 / 带宽 = 1,048,576 字节 / (10 Gbps) = (1,048,576 字节) / (10 × 10^9 bits/秒) = 0.1048576 秒所以传输1MB的数据所需的时间为0.1048576 秒，约合0.105 秒。
3. 传输一个视频文件，大小为1 GB（即1 Giga byte），所需的时间。
带宽：10 Gbps数据大小：1 GB = 1 × 1024 MB = 1 × 1024 × 1024 × 1024 字节= 1,073,741,824 字节传输时间 = 数据大小 / 带宽 = 1,073,741,824 字节 / (10 Gbps) = (1,073,741,824 字节) / (10 × 10^9 bits/秒) ≈ 107.3741824 秒所以传输一个1 GB的视频文件所需的时间约为107.3741824 秒。
存储IOPS带宽如何计算
描述
值
磁盘转速
这个参数直接影响磁盘能够从正确的扇区读取数据的快慢
15,000 RPM: 150随机IOPS
10,000 RPM: 110随机IOPS
5,400 RPM: 50随机IOPS
Read/Write
IOPS可以分解为读和写操作。不同的进程对读写的密集程度不一。读、写比例影响总IOPS
读: 20%
RAID类型
公式
RAID 5和3
Drive IOPS = Read IOPS + 4*Write IOPS
RAID 6
Drive IOPS = Read IOPS + 6*Write IOPS
RAID 1和1/0
Drive IOPS = Read IOPS + 2*Write IOPS
假定4500 IOPS中读/写比是2:1，则不同RAID类型Drive IOPS要求分别如下：
RAID 1/0: (2/3)*4500 + 2*(1/3)*4500 = 6000 IOPS
RAID 5: (2/3)*4500 + 4*(1/3)*4500 = 9000 IOPS
RAID 6: (2/3)*4500 + 6*(1/3)*4500 = 12000 IOPS
再参照下表中不同类型硬盘单块IOPS参数，得出需要多少块硬盘：
RAID 5: 9000/180 = 50块
RAID 6: 12000/180 = 67块
注：实际情况下还需考虑Vault Drivers (共5块)以及Hot Spares (建议每30块硬盘一个)。
最后，如果选用600GB FC硬盘来实现20TB可用空间，则RAID 1/0需要78块，RAID 5需要42块。
芯片设计与应用开发方案
芯片设计与应用开发方案第一章芯片概述 (2)1.1 芯片的定义与发展 (2)1.2 芯片的分类与特点 (2)第二章芯片设计基础 (3)2.1 芯片设计流程 (3)2.2 芯片架构设计 (4)2.3 芯片功能评估 (4)第三章芯片核心技术与组件 (5)3.1 神经网络处理器（NPU） (5)3.2 存储器技术 (5)3.3 通信接口技术 (5)第四章芯片硬件设计 (6)4.1 芯片硬件架构设计 (6)4.2 芯片硬件模块设计 (6)4.3 芯片硬件验证与测试 (7)第五章芯片软件设计 (7)5.1 芯片软件架构设计 (7)5.2 芯片驱动程序开发 (8)5.3 芯片软件优化 (8)第六章芯片在边缘计算中的应用 (8)6.1 边缘计算概述 (8)6.2 芯片在边缘计算中的优势 (9)6.2.1 低功耗与高功能 (9)6.2.2 高度集成 (9)6.2.3 灵活部署 (9)6.3 芯片在边缘计算中的应用场景 (9)6.3.1 物联网设备 (9)6.3.2 智能家居 (9)6.3.3 智能交通 (9)6.3.4 工业制造 (9)6.3.5 医疗健康 (9)6.3.6 金融科技 (10)第七章芯片在云计算中的应用 (10)7.1 云计算概述 (10)7.2 芯片在云计算中的优势 (10)7.2.1 提高计算功能 (10)7.2.2 降低能耗 (10)7.3 芯片在云计算中的应用场景 (10)7.3.1 大数据处理 (10)7.3.2 人工智能服务 (10)7.3.3 企业级应用 (11)7.3.4 云游戏与虚拟现实 (11)7.3.5 智能家居与物联网 (11)第八章芯片在物联网中的应用 (11)8.1 物联网概述 (11)8.2 芯片在物联网中的优势 (11)8.3 芯片在物联网中的应用场景 (12)第九章芯片在智能驾驶中的应用 (12)9.1 智能驾驶概述 (12)9.2 芯片在智能驾驶中的优势 (13)9.3 芯片在智能驾驶中的应用场景 (13)9.3.1 环境感知 (13)9.3.2 决策制定 (13)9.3.3 操作执行 (13)第十章芯片发展前景与挑战 (14)10.1 芯片发展趋势 (14)10.2 芯片面临的挑战 (14)10.3 芯片产业发展策略与建议 (14)第一章芯片概述1.1 芯片的定义与发展人工智能技术的飞速发展，芯片作为支撑这一技术的重要硬件基础，正日益成为产业界和学术界的关注焦点。
