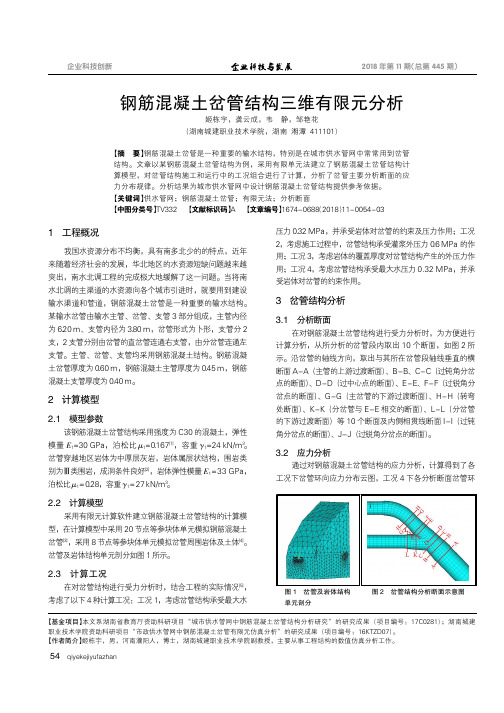

钢筋混凝土岔管结构三维有限元分析
【摘要】钢筋混凝土岔管是一种重要的输水结构，特别是在城市供水管网中常常用到岔管结构。
文章以某钢筋混凝土岔管结构为例，采用有限单元法建立了钢筋混凝土岔管结构计算模型，对岔管结构施工和运行中的工况组合进行了计算，分析了岔管主要分析断面的应力分布规律。
分析结果为城市供水管网中设计钢筋混凝土岔管结构提供参考依据。
【关键词】供水管网；钢筋混凝土岔管；有限元法；分析断面【中图分类号】TV332【文献标识码】A 【文章编号】1674-0688（2018）11-0054-031工程概况我国水资源分布不均衡，具有南多北少的的特点，近年来随着经济社会的发展，华北地区的水资源短缺问题越来越突出，南水北调工程的完成极大地缓解了这一问题。
当将南水北调的主渠道的水资源向各个城市引进时，就要用到建设输水渠道和管道，钢筋混凝土岔管是一种重要的输水结构。
某输水岔管由输水主管、岔管、支管3部分组成，主管内径为6.20m 、支管内径为3.80m ，岔管形式为卜形，支管分2支，2支管分别由岔管的直岔管连通右支管，由分岔管连通左支管。
主管、岔管、支管均采用钢筋混凝土结构。
钢筋混凝土岔管厚度为0.60m ，钢筋混凝土主管厚度为0.45m ，钢筋混凝土支管厚度为0.40m 。
2计算模型2.1模型参数该钢筋混凝土岔管结构采用强度为C30的混凝土，弹性模量E 1=30GPa ，泊松比μ1=0.167[1]，容重γ1=24kN/m 3。
岔管穿越地区岩体为中厚层灰岩，岩体属层状结构，围岩类别为Ⅲ类围岩，成洞条件良好[2]，岩体弹性模量E 1＝33GPa ，泊松比μ1＝0.28，容重γ1＝27kN/m 3。
2.2计算模型采用有限元计算软件建立钢筋混凝土岔管结构的计算模型，在计算模型中采用20节点等参块体单元模拟钢筋混凝土岔管[3]，采用8节点等参块体单元模拟岔管周围岩体及土体[4]。
岔管及岩体结构单元剖分如图1所示。
2.3计算工况在对岔管结构进行受力分析时，结合工程的实际情况[5]，考虑了以下4种计算工况：工况1，考虑岔管结构承受最大水压力0.32MPa ，并承受岩体对岔管的约束及压力作用；工况2，考虑施工过程中，岔管结构承受灌浆外压力0.6MPa 的作用；工况3，考虑岩体的覆盖厚度对岔管结构产生的外压力作用；工况4，考虑岔管结构承受最大水压力0.32MPa ，并承受岩体对岔管的约束作用。
