浪涌保护器全面选型标准和方案
浪涌保护器的设计选型
（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。
推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。
（2）检查建筑物内供电系统的类别•单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。
如FRD-20-2A，FRD-40-2A。
在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。
在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。
一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。
首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。
在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。
其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。
浪涌保护器的选型及使用
浪涌保护器的选型及使用由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。
风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。
随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。
业主对浪涌保护器的需求越来越普遍。
这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。
为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。
（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规X。
应用指南该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。
该标准也说明了选择过电压保护设备的各种问题。
标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。
简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。
下图是评估中最重要问题的概览：选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT系统等）。
浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。
如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。
仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。
安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。
根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。
浪涌保护器(SPD)的选型
2.1 放电管
2.2 放电管
它是由相互离开的一对冷阴板封装在充有一定的惰性气体(Ar)的玻 璃管或陶瓷管内组成的。为了提高放电管的触发概率，在放电管内 还有助触发剂。这种充气放电管有二极型的，也有三极型的 。 气体放电管具有载流能力大、响应时间快、电容小、体积小、成本 低、性能稳定及寿命长等特点;缺点是点燃电压高，在直流电压下不 能恢复截止状态，不能用于保护低压电路，每次经瞬变 电压作用后， 性能还会下降。
-----C\D级(M-40/M-20)
产品特点：
◆插拔式设计，更换方便 ◆核心器件采用高质量压敏电阻 （MOV），通流容量 大，输出残压低， 响应速度快
◆脱扣装置隔仓式设计，确保保 护器因过热过流、击穿失效时， 自动脱离电网
◆外壳采用高阻燃性材料，符合电气安 全要求 ◆可附加声光报警遥信模块
1.3.3 参数对比
4. 直流电源防雷器
适用范围： 本系列产品适用于防雷区域LPZ2 区至LPZ3区（D级或III级）直流 电源线路的雷电及电涌防护。可 用于直流5V、12V、24V、48V、 110V设备的防护，如通信机房、 电力调度、铁路信号、医疗精密 设备、工厂自动化控制的低压配 电系统.
5.1 计算机防雷器
6.2 控制线防雷器
适用范围： 本系列产品用途广泛，适用于多种信号线路的雷电及电涌防 护，如4~20mA电流环，RS485，RS422，V.24/RS232C，令 牌环，工业总线，SDLC，V.11 ，X.27等等。
太阳能路灯浪涌保护器选型攻略
太阳能路灯浪涌保护器（LED）的选型浪涌保护器，又叫避雷器、防雷器、过电压保护器，用于防止由于雷电引起的过电压和瞬态过电压对电源系统、控制设备和电气设备造成的损坏，保护传输设备和终端设备的安全。
AM10-12（工作电压12VDC，最大通流容量12KA）直流电源防浪涌保护器，广泛用于光伏、移动通信基站、微波通信局、机房、工厂、民航、金融、证券等系统的直流电源防护，也被用于户外LED路灯的灯头和控制器的浪涌保护。
型号参数项目AM10-12 AM3-12标称工作电压Un 12VDC最大持续工作电压Uc 24VDC额定放电电流In(8/20μs) 5kA 1.5kA最大放电电流Imax(8/20μs) 10kA 3kA最大放电电压（10/700µs）10kV 3kV响应时间Ta ≤25ns保护水平Up ≤100V响应时间≤25ns阻燃等级，符合UL94 V0接入导线截面积+、-线、地线≤2.5mm2工作环境温度－40～＋85℃，相对湿度≤95％，海拔高度≤3000m在LED太阳能路灯系统中，浪涌保护最重要的部分是电子元件集成度较高的灯头和控制器，当雷击产生浪涌时，浪涌沿着传输线路侵入灯头、控制器，瞬间过电压会损坏部分电子元件，从而损坏灯头和控制器。
浪涌保护器的型号选择是根据被保护设备的工作电压来选择的，我们常见的LED路灯的工作电压为12V DC，所以灯头一般选用AM3-12的浪涌保护器，最大同流容量为3ＫＡ，驱动电源处一般选用AM10-12的浪涌保护器，最大同流容量为10ＫＡ注：浪涌保护器两端任意一端并联在线路上，或串联在线路上（串联接线时，浪涌保护器为凯文接线，内部实际也是并联）LED太阳能路灯一般安装在空旷的室外，应注意这些问题：LED太阳能路灯的外部其间的防腐；LED太阳能路灯的结构连接部分的抗风能力；太阳能电池板表面的防污垢处理；太阳电池板的防盗；路灯的线路和控制器的防水；路灯蓄电池的冬季保温和夏季降温；路灯蓄电池室的透气；路灯蓄电池室的防水；路灯蓄电池的防盗；灯具的防冰雹、防水、防飞虫；灯具设计安装时要考虑便于更换和维修；控制器要方便检修和更换。

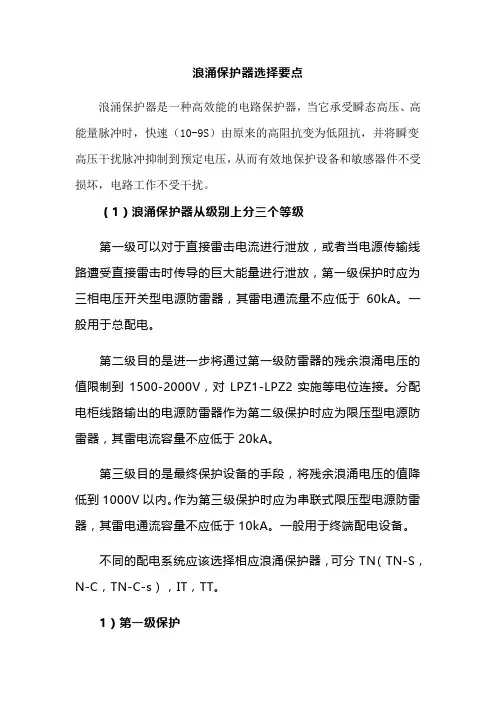

浪涌保护器选择要点
浪涌保护器选择要点浪涌保护器是一种高效能的电路保护器，当它承受瞬态高压、高能量脉冲时，快速（10-9S）由原来的高阻抗变为低阻抗，并将瞬变高压干扰脉冲抑制到预定电压，从而有效地保护设备和敏感器件不受损坏，电路工作不受干扰。
（1）浪涌保护器从级别上分三个等级第一级可以对于直接雷击电流进行泄放，或者当电源传输线路遭受直接雷击时传导的巨大能量进行泄放，第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60kA。
一般用于总配电。
第二级目的是进一步将通过第一级防雷器的残余浪涌电压的值限制到1500-2000V，对LPZ1-LPZ2实施等电位连接。
分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流容量不应低于20kA。
第三级目的是最终保护设备的手段，将残余浪涌电压的值降低到1000V以内。
作为第三级保护时应为串联式限压型电源防雷器，其雷电通流容量不应低于10kA。
一般用于终端配电设备。
不同的配电系统应该选择相应浪涌保护器，可分TN（TN-S，N-C，TN-C-s），IT，TT。
1）第一级保护目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500-3000V。
入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60kA。
该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。
一般要求该级电源防雷器具备每相100kA以上的最大冲击容量，要求的限制电压小于1500V，称之为CLASSI级电源防雷器。
这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。
它们仅提供限制电压（冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压）为中等级别的保护，因为CLASSI级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。
浪涌保护器的选型要求
浪涌保护器的选型要求摘要：本文通过介绍浪涌保护器的分类,从设计角度分析了浪涌保护器及其保护元件的选型要点和布置原则,给出浪涌保护器的正确使用方法。
关键词：浪涌保护器；选型；要求浪涌保护器作为一种新兴的防雷电保护器件，是弱电设备防雷的主要手段，也是内部防雷保护的主要措施，正在被越来越广泛的应用。
一、浪涌保护器的分类通常按工作原理，浪涌保护器分为电压开关型、限压型和混合型浪涌保护器。
1.1电压开关型浪涌保护器无电涌出现时为高阻抗，当突然出现电压电涌时变为低阻抗。
通常采用放电间隙、充气放电管、硅可控整流器或三段双向可控硅元件，做电压开关型电涌保护器的组件。
可疏导0.03μs的雷冲击电流，由于它的雷电泄放能量大，所以通常装在建筑物入口处。
但是其缺点是残压较高，一般可达2～4kV。
1.2限压型浪涌保护器无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗连续变小。
通常采用压敏电阻、抑制二极管作限压型电涌保护器的组件。
可以用于疏导0.4μs的雷电冲击电流，虽然其雷电泄放能量小，但是过电压抑制能力好，用来限制因前级雷电流泄放后，在后级产生的过高电压。
1.3混合型将开关型和限压型原件组合在一起的一种SPD,随着施加的冲击电压特性不同，SPD有时会呈现开关型SPD特性，有时呈现限压型SPD特性，有时同时呈现两种特性。
电压开关型浪涌保护器为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泻放雷电能量；限压型浪涌保护器为压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。
因为，一般在建筑物入口处选用电压开关型浪涌保护器来泄放雷电能量，然后，在后级电路使用限压型浪涌保护器来限制因前级雷电能量泻放后，在后级线路产生的高过电压。
两种浪涌保护器需配合使用，方能保证配电线路中设备的安全。
二、浪涌保护器的选型安装浪涌保护器的安装位置如图1所示。
在任何两雷电防护区的交界处应装设浪涌保护器。
浪涌保护器选型标准
浪涌保护器选型标准浪涌保护器是电气系统中非常重要的一部分，它可以有效地保护电气设备免受电压浪涌的影响。
在选择浪涌保护器时，需要考虑一系列的标准和因素，以确保所选的浪涌保护器能够满足系统的需求并且具有良好的性能。
以下是浪涌保护器选型的一些标准和建议。
首先，需要考虑的是浪涌保护器的额定电压。
在选择浪涌保护器时，需要确保其额定电压能够覆盖整个系统的工作电压范围，以保护系统免受电压浪涌的影响。
此外，还需要考虑系统中可能出现的过电压情况，以确定浪涌保护器的最大工作电压。
其次，浪涌保护器的额定电流也是一个重要的考虑因素。
在选择浪涌保护器时，需要确保其额定电流能够满足系统中可能出现的电流浪涌情况，以保护系统中的电气设备免受电流过载的影响。
此外，还需要考虑系统中可能出现的短路电流情况，以确定浪涌保护器的最大工作电流。
另外，浪涌保护器的响应时间也是一个需要考虑的因素。
在选择浪涌保护器时，需要确保其响应时间足够快，以在电压浪涌出现时能够及时地引导电流流向地，保护系统中的电气设备免受损坏。
通常情况下，浪涌保护器的响应时间应该在纳秒级别。
此外，浪涌保护器的容量和耐受能力也需要考虑。
在选择浪涌保护器时，需要确保其具有足够的容量和耐受能力，以应对系统中可能出现的大功率电压浪涌情况，保护系统中的电气设备免受损坏。
最后，还需要考虑浪涌保护器的安装和维护便利性。
在选择浪涌保护器时，需要确保其安装和维护便利，以降低系统的维护成本和提高系统的可靠性。
综上所述，浪涌保护器选型的标准包括额定电压、额定电流、响应时间、容量和耐受能力、安装和维护便利性等因素。
在选择浪涌保护器时，需要综合考虑这些因素，以确保所选的浪涌保护器能够满足系统的需求并且具有良好的性能。
防雷浪涌保护器选型方案
防雷浪涌保护器选型方案防雷浪涌保护器是一种用于保护电气设备免受雷电或其他电源干扰引起的过电压或过电流的装置。
防雷浪涌保护器的选型应根据国家标准、设备要求和实际工程条件进行，以达到既满足防雷验收要求，又能有效保护设备的目的地凯科技介绍一些常用的防雷浪涌保护器选型方法和技巧，以及一些具体的行业浪涌保护器选型方案。
一、防雷浪涌保护器选型的基本原则根据GB50057-2010《建筑物防雷设计规范》1、GB50343-2012《建筑物电子信息系统防雷技术规范》2和IEC61312《雷电电磁脉冲的防护》3等标准，防雷浪涌保护器选型应遵循以下基本原则：根据建筑物的防雷等级、设备的重要性和敏感性，确定所需的浪涌保护器的试验等级、通流容量和保护水平；根据供电系统的类型、电压等级和波形，确定所需的浪涌保护器的最大持续工作电压和保护模式；根据浪涌保护器的安装位置和距离，确定所需的浪涌保护器的响应时间和后备保护措施;根据工程实际情况，选择合适的浪涌保护器产品，考虑其结构、尺寸、安装方式、遥信报警功能等因素。
二、防雷浪涌保护器选型的主要参数防雷浪涌保护器选型时，需要关注以下几个主要参数：试验等级：指浪涌保护器按照不同的测试波形进行试验时所达到的等级，分为口、T2、T3三个等级。
T1试验用10/350μs波形模拟直接雷击效应，T2试验用8/20μS波形模拟间接雷击效应，T3试验用12/50Us波形模拟开关效应。
不同试验等级对应不同通流容量参数。
通流容量：指浪涌保护器能够承受并泄放的最大放电电流或冲击电流，是衡量其性能利可靠性的重要指标。
通流容量有以下几种表述方式：冲击电流1imp：指T1试验下通过浪涌保护器的峰值电流，单位为kA；最大放电电流Imax：指T2试验下通过浪涌保护器的峰值电流，单位为kA；标称放电电流In：指T2试验下通过浪涌保护器多次重复放电时不损坏其性能的峰值电流，单位为kA；额定负载电流I1：指在最大持续工作电压下通过浪涌保护器不引起其损坏或影响其性能的有效值交流或直流负载电流，单位为A。
