暖气片管道设计
暖气片管径选取标准
暖气片管径选取标准暖气片是室内采暖系统的重要组成部分，它通过辐射和对流的方式将热量传递到室内空间中。
在选择暖气片时，合理选取管径非常重要，可以保证热量传递的效果和能耗的合理利用。
本文将介绍暖气片管径的选取标准，并为您提供一些实用的参考。
一、管径选取原则1.1热负荷计算热负荷是指单位时间内需要供应的热量，它与室内的建筑面积、保温状况以及所在地区的气候条件等因素有关。
在选取暖气片管径时，需要首先进行热负荷的计算，确定室内需要供应的热量。
然后根据热负荷计算结果来选择合适的管径。
1.2水流量计算暖气片的传热效果与水流量直接相关。
过小的管径会导致水流受阻，降低了传热效率；而过大的管径会增加系统的成本和能耗。
因此，选取合适的管径需要根据系统的水流量进行计算。
水流量的计算公式如下：Q = G / (ρ * A)其中，Q为水流量，G为质量流量，ρ为水的密度，A为流通截面积。
根据实际情况和设计要求，确定合适的水流量后，可以通过计算得到对应的管径。
1.3流速控制流速是管道系统设计中需要注意的重要参数之一。
流速太大会引起噪声和水锈问题，流速太小则会影响供热效果。
一般来说，流速控制在0.2-0.4米/秒之间比较合适，对于不同的管径，可以通过调整阀门和换热器来控制流速。
二、暖气片管径选取参考值在实际应用中，根据热负荷计算的结果和水流量的要求，我们可以参考下表来选择合适的暖气片管径。
管径（毫米）适用面积（平方米）15 4-620 6-1025 10-1432 14-2040 20-25需要注意的是，上表中的数值仅供参考，实际使用时应根据具体情况和厂家提供的性能参数来选择合适的管径。
三、其他注意事项3.1系统水质在使用暖气片前，需要对水质进行检测和处理。
水质过差会造成管道堵塞、水垢产生等问题，影响传热效果和使用寿命。
合理选择管径时，也需要考虑到系统水质的要求。
3.2建筑布局建筑的布局和房间的使用情况也会影响暖气片管径的选择。
房屋采暖管道安装方案
房屋采暖管道安装方案由于管径较大，要求先布置托吊卡，宜采用靠墙用槽钢做托架，锅炉房中要根据具体环境用梁做吊点，用槽钢做龙门架，距地管道做短脚支架，间距合理。
为了保证焊接质量，焊缝必须达到一定焊接的管口必须切坡口。
施焊时两管口间要留一定的间距，一般是管厚度的30%,焊肉底不超过管壁内表面，更不允许在内表面产生焊瘤。
检查时焊缝处无纵横裂纹、气孔、夹渣、外表面无残渣，弧坑和明显焊瘤。
焊缝宽度盖过坡口约2mm。
1试压：按照设计要求进行管道打压，要求管道焊缝、法兰连接处严密，无渗漏。
2.清洗：在设备勾头前，管道打压合格后，对管道进行全面清洗，一端与自来水相连后，开启循环泵，在管壁最低点泄水，直至出水洁净为止，用棉纱布擦抹无杂质。
3.调试运转：首先对系统冲水，通过软水器，将自来水软化后注入全系统，调整定压膨胀缸由接点压力表，确定系统压力，开启循环泵（在调试前对水泵应填满填料，对阀门加油润滑）注意叶轮顽转方向，叶轮与泵壳不应相碰，在管道给水循环一段时间后，再有经验的专业人员操作下点炉，温度由低向高缓慢冲温，直至达到设计温度。
4.管道防腐保温：管道及支架要防锈、刷防锈漆二遍，保温要求管道美观、平直、厚度均匀，弯头处光滑无棱角，缠两遍塑料布，缠绕结实压均匀整齐。
质量标准：施工全过程按照IS09002国家标准执行，质量按国优标准执行。
（1）采暖管道工艺流程：①钢套管预埋一楼板孔洞预留一②主干管安装一检查甩口位置f主干管打压、冲洗一③拉垂线预埋穿楼板套管、卡具一排管安装一检查甩口标高及封堵一④暖气片组对、打压一暖气片就位一⑤锁活一⑥系统打压一降压充水保护一供热运行。
（2）采暖管道的孔洞预留1）根据设计图纸绘制预埋、预留小样图，给建设单位、监理，设计审签后，由专业人员指导施工队伍分层、分部完成。
2）地下室进出户管室外甩口，要严格进行封堵，避免管内进入泥砂。
并在室外做好甩口标记。
3）外墙进出户管，土建拆模后立即把进出户管做到位，一是在外墙做防水时保证外墙钢套管、进出户管为一体，提高抗渗能力。
暖气片章鱼式走管方式及采暖系统安装设计施工
暖气片章鱼式走管方式及采暖系统安装设计施工暖气片章鱼式走管方式章鱼式暖气片采暖的供水方式是通过分集水器把每一路暖气片连接起来，所有暖气片的管道都是从分集水器分出去，就像章鱼的爪子一样，所以叫章鱼式暖气片走管。
章鱼式走管方式的优点：1.章鱼式暖气片的每个支路为一整根管道，地板下面的管道没有接头，一管到底，减少了漏水的机率。
2.章鱼式采暖采用分集水器，有效平衡系统的水力，对壁挂炉有更好的保护作用。
3.章鱼式采暖采用铝塑管道，铝塑管道中间的铝层具有阻氧功能。
有效阻止氧气渗入系统，造成对暖气片和锅炉的氧化。
暖气片的安装位置你可曾注意过，在装有暖气设备的房屋里，暖气片总是装在窗子附近，这是为什么？空气也有热胀冷缩的性质。
冬天，房间里的温度比室外高，室外的冷空气由于冷缩变得比室内稠密。
空气的疏密不同，就产生了压力差，密度大的要往稀疏的地方跑。
因此，室外的冷空气就从窗缝里拼命地往房间里钻。
当冷空气一钻进室内，就被“把关”的暖气片捕获住，把它变成热空气，再让它沿着天花板流向房间各处去散布热量。
因此，暖气片装在窗子的附近，是为了挡住冷空气的入侵和给闯进来的冷空气加热。
使房间能很快暖和起来。
暖气片采暖系统设计过程1．现场量房，获取房屋的基本信息，包括面积、朝向、窗户和门的大小、层高。
2．根据量房信息，利用热力学分析软件，结合衡阳采暖经验，计算每个采暖房间需要的散热功率。
3．根据房间需要的散热功率，并考虑装修布局，选择合适功率和大小的暖气片，暖气片的散热功率要大于等于房间实际需要的功率。
4．确定燃气壁挂炉和分集水器的位置。
壁挂炉一般放置在厨房和生活阳台，根据实际情况确定。
分集水器一般安装在整个采暖区域的中心，根据实际情况确定。
5．利用工程绘图软件AutoCAD设计管道布局和暖气片布局，以便指导后续施工。
6．产品配置：根据前面的设计结果，确定采暖系统的配置。
7．产品选型：与客户讨论，确定产品的选型。
8．编制采暖系统预算。
工程暖气管道安装方法规范
工程暖气管道安装方法规范1. 前言暖气管道是建筑物中传热、传导热能的重要部分，直接关系到室内温度和舒适度的提供。
为保证工程质量和安全性，必须按照规范进行安装。
本文将介绍一些工程暖气管道安装的方法规范，以确保管道系统的正常运行和长期稳定性。
2. 设计原则2.1 选择合适的材料：暖气管道应选用符合国家及行业标准的材料，如橡胶、塑料、铸铁、钢质等。
2.2 保证正常供热：设计时应根据使用环境、地理气候等因素合理安排管道布置，保证供热系统各分支均能正常供热。
2.3 防止漏水：在设计和施工中应充分考虑防水措施，使用高质量的管件和密封材料，避免漏水现象发生。
2.4 耐久性和可维护性：管道及其附件应具有足够的耐久性和可维护性，以保证系统长期稳定运行，方便维修和更换。
3. 安装步骤3.1 施工前准备：施工前需编制详细的施工方案和图纸，按照设计要求选购必要的材料和工具，并组织施工人员进行施工前的培训。
3.2 管道敷设：按照设计图纸的要求，在地面或墙壁上进行管道敷设，要确保管道的平整、稳固和固定。
3.3 管道连接：管道连接采用焊接、承插和卡箍连接等方法，连接处应严密、牢固且无渗漏。
3.4 防腐处理：钢质管道应进行防腐处理，以延长使用寿命并防止腐蚀。
3.5 系统冲洗：安装完成后，对整个管道系统进行冲洗，确保系统内无杂质和防腐剂残留。
3.6 终端设备安装：根据需要安装各种暖气终端设备，如散热器、暖风机等，并确保其与管道连接紧密可靠。
3.7 系统试运行：在施工结束后进行系统试运行，检查各部分功能是否正常，并对可能存在的问题进行调整和修复。
4. 安全措施4.1 施工过程中，应加强安全教育和培训，保证施工人员具备一定的技能和安全意识。
4.2 施工现场应设置明显的安全警示标志，设立必要的安全防护措施。
4.3 使用电焊设备时，应遵守操作规程，防止火灾和电击事故发生。
4.4 完成施工后，应进行系统检验和验收，并及时修复存在的安全隐患。

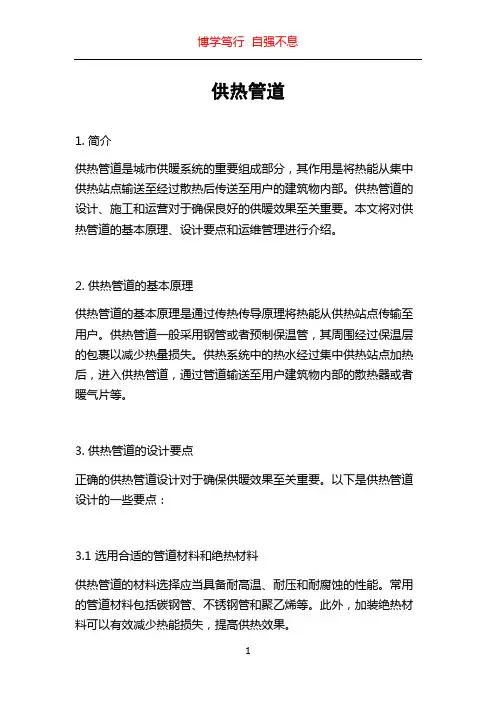

供热管道_精品文档
供热管道1. 简介供热管道是城市供暖系统的重要组成部分，其作用是将热能从集中供热站点输送至经过散热后传送至用户的建筑物内部。
供热管道的设计、施工和运营对于确保良好的供暖效果至关重要。
本文将对供热管道的基本原理、设计要点和运维管理进行介绍。
2. 供热管道的基本原理供热管道的基本原理是通过传热传导原理将热能从供热站点传输至用户。
供热管道一般采用钢管或者预制保温管，其周围经过保温层的包裹以减少热量损失。
供热系统中的热水经过集中供热站点加热后，进入供热管道，通过管道输送至用户建筑物内部的散热器或者暖气片等。
3. 供热管道的设计要点正确的供热管道设计对于确保供暖效果至关重要。
以下是供热管道设计的一些要点：3.1 选用合适的管道材料和绝热材料供热管道的材料选择应当具备耐高温、耐压和耐腐蚀的性能。
常用的管道材料包括碳钢管、不锈钢管和聚乙烯等。
此外，加装绝热材料可以有效减少热能损失，提高供热效果。
3.2 合理确定管道直径和布局管道的直径和布局直接影响供热效果和运行维护的便利性。
根据实际供热需求和管道运行长度，确定合理的管道直径。
同时，合理的管道布局可减少热量损失，并便于维修和检修。
3.3 采取预防措施在供热管道设计中，应当采取预防措施，以防止管道的冻裂、腐蚀和漏损等问题的发生。
预防措施包括设置防冻措施、防腐措施和漏水预警系统等。
4. 供热管道的施工流程供热管道的施工流程一般包括勘测设计、基础施工、管道敷设、保温层施工和系统调试等。
施工人员需要按照设计要求，进行管道敷设、保温层施工，并进行系统调试和运行检测。
5. 供热管道的运维管理供热管道的运维管理是确保供热系统正常运行的重要环节。
主要的运维管理措施包括：5.1 定期检修和维护定期检修和维护供热管道是预防故障发生的重要措施。
检查管道的连接是否正常、保温材料是否完整，并对需要更换的部分进行及时维修。
5.2 技术监控和调控通过技术监控和调控系统，对供热管道的运行状态进行实时监测。
暖气片施工组织设计
暖气片施工组织设计引言概述：暖气片施工组织设计是指在进行暖气片安装施工时，对施工过程进行合理规划和组织，以确保施工的顺利进行和施工质量的保证。
本文将从五个大点进行阐述，分别是施工前准备、施工流程安排、施工人员分工、施工材料准备和施工质量控制。
正文内容：1. 施工前准备1.1 预先勘测：在施工前，必须进行现场勘测，了解建筑结构、环境条件和暖气片安装位置等情况，以便进行合理的施工设计。
1.2 确定施工计划：根据勘测结果，制定详细的施工计划，包括施工时间、施工顺序和施工方法等，确保施工过程的合理性和高效性。
1.3 确定施工工具和设备：根据施工计划，确定所需的施工工具和设备，包括管道切割机、焊接机、测量工具等，以确保施工过程的顺利进行。
2. 施工流程安排2.1 管道布置：根据建筑结构和暖气片安装位置，合理布置管道，确保暖气片之间的热量传递均匀，同时考虑管道的美观性和易于维修。
2.2 管道连接：根据施工计划，进行管道的连接工作，确保连接牢固、密封性好，并采取相应的防腐措施，延长管道的使用寿命。
2.3 暖气片安装：按照施工计划，进行暖气片的安装工作，确保暖气片的位置准确、固定可靠，并进行相应的密封处理，以免漏水。
3. 施工人员分工3.1 项目经理：负责整个施工过程的组织和协调，监督施工进度和质量，并与业主进行沟通和协商。
3.2 施工队长：负责具体的施工工作，包括管道布置、连接和暖气片安装等，确保施工质量和进度。
3.3 焊工：负责管道的焊接工作，确保焊接质量和连接的牢固性。
3.4 水电工：负责管道的切割和连接工作，确保管道的准确性和密封性。
3.5 助理人员：协助各个施工人员进行工作，提供必要的支持和协助。
4. 施工材料准备4.1 管道材料：根据施工计划，准备所需的管道材料，包括铜管、塑料管等，确保材料的质量和数量满足施工要求。
4.2 连接材料：准备所需的连接材料，包括焊接材料、密封胶等，确保连接的牢固性和密封性。
暖气管道安装施工组织设计
暖气管道安装施工组织设计Chapter 1: Project OverviewChapter 2: n Plan1.n ns1.1 Due to the frequent movement of personnel on the site。
safety warning signs should be placed to remind them to take XXX。
measures XXX.1.2 XXX.1.3 During the n process。
pipes and machinery should be handled with care。
If necessary。
protective materials XXX.2.n resXXX pipes。
n n。
n of clamps。
n of pipes and valves (main pipes first。
then vertical pipes。
and finally branch pipes)。
n of radiators。
water pressure testing。
system flushing。
system debugging。
post-recovery (XXX。
and indoor facilities)。
andfinal cleaning.3.XXX3.1 n nThe pipe route should be carefully studied。
and the n。
diameter。
reserved openings。
slope。
valve。
and support ns should be drawn on the n drawings。
including the starting point。
end point。
bends。
nodes。
reserved openings。
XXX.3.2 Clamp nFor some of the main pipes。
热力管网管道施工组织设计方案
热力管网管道施工组织设计方案背景介绍随着城市化进程的不断推进，城市的人口不断增长，社会需求也与日俱增。
而热力管网作为城市的基础设施，也逐渐成为城市建设不可或缺的一部分。
在建设热力管网的过程中，管道的施工组织设计是至关重要的一环。
本文将为大家详细介绍一份热力管网管道施工组织设计方案，以帮助相关人员在施工中更加高效地进行组织和管理。
施工组织设计目的本方案的主要目的是在保证施工质量、安全和进度的同时，尽可能减少资源消耗和不必要的经济成本。
具体来说，我们需要达到以下几个目标：•合理规划和组织施工过程，明确责任分工和工作安排；•减少工程造价，控制施工用材和设备的采购、使用和调试成本；•保证施工质量，降低设备故障率和安全事故发生率；•保证施工进度，合理组织施工队伍力量，严格按计划施工。
施工组织设计内容施工前准备在开始施工前，我们需要做好以下准备工作：1.完成施工方案设计和评审；2.按照施工计划和进度安排，确定施工队伍数量和人员分配；3.准备好施工机械设备和使用的材料。
施工过程中的管理在施工过程中，我们要做好以下管理：1.确定施工现场负责人和配合人员，明确其职责和要求；2.按照施工计划，合理安排各类人员的工作任务，包括各项目的班组工作计划；3.保证施工现场秩序和安全，设立施工安全标识，并对工人进行安全教育，加强安全管理；4.每天记录施工进度，针对性地解决施工中的问题，及时调整工作计划和人员分配；5.完成施工过程中的各项检查和验收标准，如土建安装、电气排管绝缘等。
施工结束后的处理在施工结束后，我们需要做好以下处理：1.完成工程竣工验收和交接手续，包括施工完后的电气测试和环境清理工作；2.归档并保存施工过程中的各项记录资料。
施工组织设计具体方案人员安排按照项目的实际情况，确定专职项目经理、安全管理负责人、施工队长等基本职位，同时配合施工进度和计划合理安排各类施工人员。
设备使用施工过程中，我们将使用钢管焊接设备、锅炉、暖气片、水泵以及各种电气设备。
