暖气片安装示意图
暖气管道安装示意图
暖气管道安装示意图——金旗舰暖气片奥运工程选用产品暖气片管道什么材质好怎么安装，暖气片管道材质有哪些：其实，暖气片管材按用途分，可分为冷水管材、热水管材2种;如果按照管材材质来分：PPR铝塑管，PPR稳态管，PE给水管、PP 管、PB管，PERT地暖管。
暖气管道安装示意图_金旗舰暖气管道安装示意图1、PPR管耐腐蚀、耐热性好、质量轻、机械强度高、不易结垢，使用寿命长。
并且现在市场上有PPR铝塑管，同时结合了PPR管和铝塑管的优点。
2、PE给水管材质好、内壁光滑，耐低温性能好，但PE管是不能长时间承受40度以上的温度，所以其耐高温性差;一般不适用于热水采暖系统。
3、PB管是一种高分子惰性聚合物，具有耐高温性、持久性、化学稳定性、可塑性、无味、无臭、无毒，不结垢、寿命长等特性，但是PB管的氧气渗透率比较高，需要阻氧。
目前市场上都是阻氧PB 管。
4、pp管材保温性能差，热损失大，也不适用于采暖系统。
5、铝塑管保温性好、外壁不易被腐蚀，内壁光滑，从而对水流阻力小，并且可以随意弯曲，故方便施工，同时性价比也比较高。
6、PERT管耐热性比较差，一般水温不能超过70度，若水温过高，管材寿命就会缩短。
PERT管用在地暖上，只要水温不超过70度，管子的性能就能得到保证。
暖气片管道什么材质好怎么安装，暖气片管道怎么选择：暖气管道的长度和管径的选择就要根据实际情况来选择了，一般管径越细、管道越长、阻力就越大，流速也就越低。
暖气片管道什么材质好怎么安装，暖气管道安装方法：1.暖气管道安装单管串联方式，是将管道、暖气片与锅炉串联起来，这种要是有一个地方故障，整个系统不能工作，要求暖气管道较粗。
2.暖气管道安装双管异程并联方式，每一个暖气片可以单独控制，水流平衡度较上一种高，要求管道行程短。
3.暖气管道安装双管同程并联方式，每组暖气片水流基本相同，整个系统水流平衡最佳，比较节约供热费和方便维修。
暖气片的安装是影响室内供暖效果的关键环节之一，好的暖气片安装质量不仅让人使用放心，也可以最大化的发挥暖气片的热效率;反之，如果安装不好，则会给后期使用带来各种隐患，甚至出现漏水等情况。
常见的暖气管道的连接方式
常见的暖气管道的连接方式图一：上进下出,对角连接此种连接方法是最为合理,最有利于水循环的连接方式。
图二：上进下出，同侧连接。
此种连接方式比较适合于高度在80cm以下的散热器.过高的散热器不利于水流循环。
图三：底进底出连接方式现在基本上所有新建设的住宅小区都是这种连接方式,暖气管道是铺设在屋内地面的.厂家在制作散热器时是需要在散热器的内部，靠近进水口的位置设置一个隔板，这样水流强制在散热器内部循环。
常见的几种串连管道连接方法：图一：同侧并联连接方式.此种管道连接方式的优势在于管道中的水流可以同时流如自家的散热器和楼下的散热器，相互不受影响。
而串联管道的连接方式是必须要经过自家的散热器，才可流到楼下的散热器图二：对角并联连接方式串连并连相结合的连接方式：常见的双管道系统连接方式双管道连接方式主要用在高层塔楼上,此种管道系统能的保证每一户的散热器能有充分的进水量。
户与户之间相互不受干扰。
图一：进水为一根独立管道，回水为一根独立的管道图二:下一户的进水为上一户的回水散热器布管方式影响室内温度一、暖气片控制每个暖气片都应该安装进回水阀，进水阀有手动和自动调节阀.自动调节阀又称散热器温控阀，用户可通过它来设置房间的温度,当房间温度升高时，阀门开度减小，温度降低时阀门开度增加，自动保持房间温度恒定。
同时有效地利用太阳辐射热以及电器、人员等产生的热量（自由热），为用户节省取暖费用。
二、管道的选择可使用的管材有：镀锌钢管、交连聚乙烯管、PP－R管、铝塑复合管、不锈钢管、铜管、复塑铜管等。
对于独立供暖系统铜管和复塑铜管通过焊接或卡压接头连接是非常可靠的连接方式，采用塑料材质的管材一定要考虑解决氧渗透及管材老化对供暖系统的影响。
无论选用何种管材解决热膨胀以及连接方式的可靠性都是非常重要的。
三、布管方式a）明装管的连接方式：1。
单管串联，该方式简单，节省管材。
但暖气片（特别是最末端）相应要增加，无法对各房间的温度进行单独调节及关闭,系统阻力大,并要求锅炉出水温度高。
暖气片下进下出的正确安装方法
暖气片的下进下出是一种常见的安装方式，其中进水口位于暖气片的底部，出水口也位于底部。
以下是关于正确安装这种类型暖气片的步骤：
1.确定位置：首先确定暖气片的安装位置，并测量好所需的尺寸和高度。
2.安装支架：根据测量结果，在墙上或地面上安装暖气片的支架。
确保支架稳固并能够承
受暖气片的重量。
3.连接管道：将供水管道连接到暖气片的进水口。
通常进水口位于暖气片的底部，可使用
适当的管件和密封材料确保连接牢固。
4.连接放水阀：在供水管道上安装放水阀，以便在需要排空或维修暖气片时方便操作。
5.连接回水管道：将回水管道连接到暖气片的出水口，该出水口也位于暖气片的底部。
同
样，使用合适的管件和密封材料进行连接。
6.测试和调整：在安装完成后，确保所有连接处没有漏水。
打开供水阀和放水阀，检查是
否有异常渗漏。
如果一切正常，可以进一步调整和平衡供回水的流量。
7.定期维护：为了保持暖气片的正常运行，请定期清洁和维护暖气片，以防止积灰或堵塞
影响热量传输效果。
请注意，在进行任何暖气片的安装工作之前，确保关闭相关的供水和电源，并根据当地的建筑规范和安全要求进行操作。
如若不确定或缺乏相应技能，建议咨询专业的暖气系统安装人员。
暖气片安装的四种连接方式介绍
暖气片安装的四种连接方式介绍暖气片是冬季室内取暖的常见设备之一，它能够通过传导和对流的方式将热量传递给室内空气，提供舒适的温暖。
在安装暖气片时，有四种常见的连接方式，分别是顶部进水底部回水、顶部进水顶部回水、底部进水底部回水和底部进水顶部回水。
下面将对这四种连接方式进行详细介绍。
一、顶部进水底部回水连接方式顶部进水底部回水是暖气片安装中最常见的一种连接方式。
顶部进水意味着热水从暖气片的顶部进入，经过暖气片的铜管或铝片，将热量传递给室内空气；底部回水则是热水从暖气片的底部流出，经过管道回流至供热系统。
这种连接方式的优点是热量传递效果好，温度分布均匀，能够更好地满足室内取暖需求。
二、顶部进水顶部回水连接方式顶部进水顶部回水是另一种常见的连接方式。
这种方式下，热水从暖气片的顶部进入，然后再从暖气片的顶部流出，形成一个闭环。
这种连接方式适用于一些较高的暖气片，可以提高整体的热量利用效率，减少热量的损失。
但是，由于顶部回水的管道需要经过暖气片的铜管或铝片，可能会对暖气片的散热效果产生一定的影响。
三、底部进水底部回水连接方式底部进水底部回水是一种较少采用的连接方式。
底部进水意味着热水从暖气片的底部进入，经过暖气片的铜管或铝片，将热量传递给室内空气；底部回水则是热水从暖气片的底部流出，回流至供热系统。
这种连接方式的优点是能够保持暖气片的散热效果，使热量能够更好地传递给室内空气。
然而，底部进水底部回水连接方式需要将供水管道和回水管道分别连接到暖气片的两侧，安装较为复杂。
四、底部进水顶部回水连接方式底部进水顶部回水是一种相对特殊的连接方式。
底部进水意味着热水从暖气片的底部进入，经过暖气片的铜管或铝片，将热量传递给室内空气；顶部回水则是热水从暖气片的顶部流出，回流至供热系统。
这种连接方式的特点是热水的进出口在暖气片的不同位置，可以使热量更均匀地传递给室内空气。
但是，底部进水顶部回水连接方式需要在暖气片上设置两个进出口，增加了安装难度和成本。

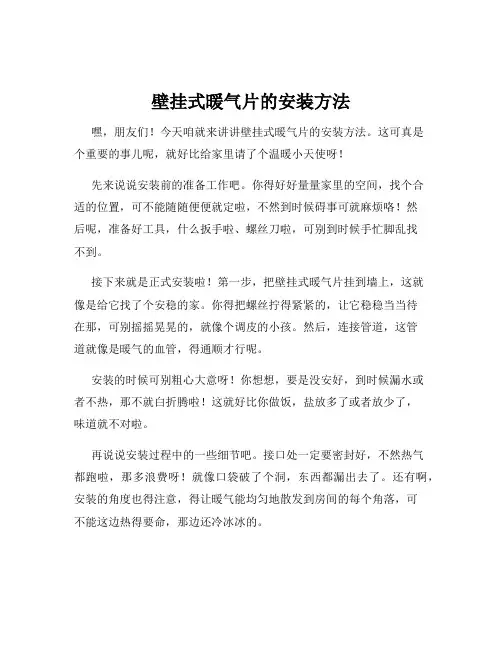

壁挂式暖气片的安装方法
壁挂式暖气片的安装方法
嘿，朋友们！今天咱就来讲讲壁挂式暖气片的安装方法。
这可真是
个重要的事儿呢，就好比给家里请了个温暖小天使呀！
先来说说安装前的准备工作吧。
你得好好量量家里的空间，找个合
适的位置，可不能随随便便就定啦，不然到时候碍事可就麻烦咯！然
后呢，准备好工具，什么扳手啦、螺丝刀啦，可别到时候手忙脚乱找
不到。
接下来就是正式安装啦！第一步，把壁挂式暖气片挂到墙上，这就
像是给它找了个安稳的家。
你得把螺丝拧得紧紧的，让它稳稳当当待
在那，可别摇摇晃晃的，就像个调皮的小孩。
然后，连接管道，这管
道就像是暖气的血管，得通顺才行呢。
安装的时候可别粗心大意呀！你想想，要是没安好，到时候漏水或
者不热，那不就白折腾啦！这就好比你做饭，盐放多了或者放少了，
味道就不对啦。
再说说安装过程中的一些细节吧。
接口处一定要密封好，不然热气
都跑啦，那多浪费呀！就像口袋破了个洞，东西都漏出去了。
还有啊，安装的角度也得注意，得让暖气能均匀地散发到房间的每个角落，可
不能这边热得要命，那边还冷冰冰的。
等都安装好啦，可别急着高兴，还得检查检查呢！看看有没有漏水的地方，试试暖气热不热，这就跟你新衣服到手得检查检查有没有瑕疵一样。
哎呀呀，安装壁挂式暖气片虽然不是什么特别难的事儿，但也得用心去做呀！你对它好，它才能好好给你服务，给你带来温暖呀！要是马马虎虎的，到了冬天冻得瑟瑟发抖的时候，可别后悔哟！所以啊，大家安装的时候一定要认真仔细，把这个温暖小天使请回家，让家里的冬天也能暖洋洋的，多舒服呀！咱可别嫌麻烦，为了温暖，这点功夫算啥呢，对吧？。
采暖管道及散热器安装工艺流程(附详图)
采暖管道及散热器安装工艺流程施工准备—预制加工—卡架安装—干管安装—立管安装—支管安装—试压、冲洗—防腐、保温—散热器安装——调试4．散热器组对及安装工艺流程编制组片统计表—散热器组对—外接条预制、安装—散热器单组试压—散热器安装—散热器冷风门安装5．主要施工方法及技术要求采暖管道安装主要施工方法及技术要求基本同给排水施工方案，不同的技术要求如下所述。
5．1 散热器安装前首先检查暖气片是否有沙眼，丝扣处有无断丝，然后进行除锈、刷漆，用砂纸把接头处打磨光滑、平整，其上的螺纹部分和连接用的丝对也应除锈并涂机油。
5.2 组对散热器暖气片时，应使用高碳钢质的专用钥匙。
5.3 组对铸铁散热器应平直紧密，上下两个对丝要同时拧动，当两个散热片的密封面相接触后，应减慢速度，直至垫片挤出油为止。
5．4 散热器在运输和搬运过程中，须轻拿轻放，不得互相碰撞，以免损坏。
5.5 管道穿过墙壁和楼板时，设置钢制套管，安装在楼板内的套管，其顶部高出地面20mm，底部与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
套管内用油麻填塞密实。
5.6 支管弯曲度要一致，这就要求煨弯大小相同，角度均匀，长度一致。
5．7 管道的坡度须符合要求，当支管全长小于或等于500mm，坡度值为5mm；大于500mm为10mm。
5．9 组对散热器要平直紧密，垫片不得露出颈外。
散热器与管道连接，必须安装可拆除的连接件。
5．10 散热器组成后，须做水压试验。
在试验压力下保持2～3分钟，不渗不漏为合格。
5．11 散热器支、托架安装，位置准确，埋设平整、牢固。
散热器支管长度大于1.5m，在中间安装管卡。
散热器支、托架的数量符合设计和规范要求。
5．12 采暖管道在试验压力下，5分钟内压力降不大于 0.02MPa为合格。
试压完毕，铸铁散热器及不保温的管道外刷樟丹一道，银粉二道。
5．13 方形补偿器采用液压弯管机进行煨弯，弯角必须是90度，顶部不得有焊口存在，在钢平台上组对，连接点设在垂直臂的中部位置，组对尺寸按照设计图纸要求，尺寸正确，四个弯曲角在同一个平面上。
图解比较六种家庭采暖方式
图解比较六种家庭采暖方式从我国供暖设备设施看，主要分六种：1）集中供暖：集中供暖就是利用市政热源或者小区锅炉房来供暖。
在我国北方，日平均温度小于5℃的天数较南方多许多，这种方式是比较节能而又普遍的。
集中供暖是供回水温度一般为95~70℃，末端采用散热器供热是一种外形美观、易于清扫的选择；末端也可以采用地面辐射供暖，由于地面辐射供暖的供水温度较低，一般在40~60℃之间，所以与高温供暖热源的链接，可以采用混合泵直接连接或者换热器间接连接两种方式。
图一混合水泵的安装示意图二换热器间接连接示意2）壁挂炉采暖：壁挂炉分两种，一种是燃气壁挂炉；一种是电热水炉，它两十分相似，只是能源变为用电。
没有集中供暖的地方可以选择披挂炉，现在国家要求使用能耗等级为二级以上的燃气壁挂炉，现在接触到的冷凝式燃气壁挂炉能达到此要求，但是要求有冷凝水排出，需要提醒暖通设计向给排水专业此处需排冷凝水。
其连接方式参见图三。
图三壁挂式燃气供暖炉的连接方式3）变频空调：空调普遍用于全国所有家庭，特别是在夏热冬冷地区尤为普遍，夏季可以制冷，冬季用于制热，使用干净且安全。
4）水源中央空调系统：即水源热泵，主要以地下水或江、河、湖水，作为获取热能的对象，将地下20~30m 范围内，12~35℃的地下水资源和各类水源充分利用，夏季供冷，冬季供热。
本着技术先进，经济合理的原则，充分利用可再生能源。
工作原理如图五：图五土壤源热泵的工作原理5）电热膜及电导体：6）移动式供暖设备：这种系统的主机是风冷式小型冷热水机组，房间内采用送风道或风机盘管。
这种系统在层高较高的loft和别墅中常见。
从供暖系统的终端看，即具体到房子里，热能是一种什么样的形式让房子暖和，主要有自然对流、辐射、热风三种方式。
通常看到的暖气片便是通过自然对流供暖；辐射供暖包括电热膜、电缆以及地板采暖；热风主要是空调机。
采用壁挂炉的家庭，但终端也是采用地板采暖。
供暖方式的各自优势1）集中供暖：市政热力管网集中供暖：当地热力公司通过市政热力管网统一把热力输送到住户家中，这种方式是最清洁的一种方式。
暖气片布管安装方法
暖气片布管安装方法1.单管串联法：-管道从锅炉开始，依次通过每一个房间的暖气片，形成一条连续的水流通道。
-暖气片之间的热量分配依赖于水温逐渐降低的过程，所以最远端的暖气片可能会比近端的暖气片温度低。
2.单管串联加跨越管：-在基本的串联基础上，在每个暖气片处增设一个支管和阀门，形成局部并联，这样可以独立调节各暖气片的流量，实现不同房间的独立温度控制。
-这种方式下，尽管仍为串联形式，但通过跨越管改善了系统中的阻力平衡，提高了供暖效率和舒适度。
3.双管并联法：-系统中供水和回水管分别并行连接到每个暖气片上，每组暖气片都有独立的进、出水口，确保各个暖气片的热水供给均匀且可单独控制。
-通常采用分集水器来分配和汇集热水，便于集中控制和维护，此方法供暖效果更均衡，热力调节更加灵活。
4.章鱼式（扩散式）连接：-在这种布局中，主供水管道在地下的分集水器处分成多路小管径管道，像章鱼触须一样辐射至各个房间的暖气片。
-每个暖气片都有一条直接从分集水器出来的独立供回水管道，确保各暖气片间的水力平衡，并且便于精确调节温度。
具体安装步骤如下：-设计阶段：根据房屋结构、暖气片位置及需求，设计合理的布管线路图。
-开槽预埋或明装：暗装需要预先开槽将管道预埋在地面或墙壁内；明装则沿着墙边、踢脚线等隐蔽位置铺设管道。
-安装固定支架：根据设计要求，在相应位置安装暖气片支架及管道固定件。
-连接管道与暖气片：按照设计图纸，使用专用连接件将主管道与暖气片上的接口相连，确保无渗漏。
-安装阀门：在适当位置安装截止阀或者恒温阀以便于调试和维修时能够独立控制每个暖气片的工作状态。
-压力测试与密封检查：完成所有连接后进行打压测试，确认整个系统的密闭性和承压能力。
-调试与保温处理：最后进行系统运行调试，确保各暖气片工作正常，并对暴露在外的管道做保温处理，以减少热损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暖气片安装示意图
暖气片安装需要遵循一定的安装规范和安装步骤，因为如果安装不良，将会对暖气片后期的供暖效果、使用寿命以及整体家庭装修的美观度造成很大影响。
一般来讲，暖气片安装分为明装和暗装两种，明装暖气片安装流程较为简单，主要分为铺管路→安装暖气片→安装壁挂炉→压力测试→客户验收五步，暗装的操作增加了开槽、安装集分水器等几步，具体暖气片暗装步骤如下：
暖气片安装步骤-暖气片暗装步骤
第一步：对地面或者墙壁进行开槽。
为了埋藏暴露在外的管线，施工队伍须在墙壁和地面上开槽，槽的深度或者宽度，需要专门的安装人员，集合实际进行处理。
第二布：铺设管路并护卡槽。
根据前期散热片定位的位置开槽铺设支管，根据客户需求可在支管铺设钢槽对管道进行保护，系统封闭注水打压。
第三步：安装集分水器。
分、集水器是由分水器和集水器组合而成的水流量分配和汇集装置。
分水器安装要保持水平，安装完毕后要擦拭干净。
第四步：对暖气片系统进行压力试验。
这是暖气片安装步骤中非常重要的一步，具体操作为：关闭主管连接阀门，开启散热器进水阀用试压设备来测试，实验压力应为正常使用压力的1.5倍，且不小于整个小区管网的实验压力，3-5分钟无渗漏为合格。
第五步：按照装修进度进行。
散热片施工与水电施工同步进行，以免影响施工进度。
第六步：安装暖气片。
将暖气片平稳放置，将阀门连接件与进出水口阀门连接在一起，使用水平尺测量暖气片是否平直，管路安装是否符合要求，然后使用管钳加固拧紧连接件。
第七步：安装挂壁炉。
壁挂炉与煤气表、煤气灶的水平距离应大于300㎜，壁挂炉上方不得有电力明线与电器设备，壁挂炉与电器设备的净距离应大于300㎜，壁挂炉附近不得摆放易爆物品及其他挥发性危险品。
安装时将烟道向下倾斜2°或3°，以防冷凝水等进入壁挂炉内部。
第八步：客户对暖气片整个系统进行检查验收。
通常在更换施工时，工人会在管道上预留阀门，装好后应该进行冲压试验，证明没有跑，冒、滴、漏的地方才可完成验收。
第九步：暖气片系统安装完成。
整个暖气片安装步骤全部完成，用户可顺利进入使用阶段。
暖气片的安装是影响室内供暖效果的关键环节之一，好的暖气片安装质量不仅让人使用放心，也可以最大化的发挥暖气片的热效率;反之，如果安装不好，则会给后期使用带来各种隐患，甚至出现漏水等情况。
因此，暖气片安装要选择好的安装工程公司，并严格按照暖气片安装步骤进行施工。
圣保罗有充足的采暖安装经验，国内暖气片安装工程众多，所有暖气片安装统一按照暖气片标准化流程施工，并严格控制每一个施工节点，完善每一个安装细节，赢得了无数用户的好评。
