电厂电除尘工作原理
电除尘工作原理

电除尘工作原理
电除尘是一种通过电场作用将粉尘从气体中分离的技术,它在工业生产中起着
非常重要的作用。
电除尘器是利用高压直流电场将粉尘带电,然后通过带电粒子在电场中的移动和收集,最终实现粉尘的分离和清除。
电除尘工作原理主要包括带电、输送和收集三个过程。
首先,带电过程。
气体通过电除尘器时,粉尘颗粒在电场的作用下带电。
电除
尘器中通常设置有两极板,一个为正极板,一个为负极板,通过外加高压直流电源,使得正极板带正电,负极板带负电,从而形成一个强电场。
当带电气体通过电场时,粉尘颗粒会受到电场力的作用而带上电荷。
其次,输送过程。
带电粉尘颗粒在电场的作用下,会沿着气流的方向移动,最
终被输送到集尘电极上。
在输送过程中,带电粉尘颗粒会受到电场力的作用,从而沿着电场线方向移动,最终被输送到电极上。
最后,收集过程。
带电粉尘颗粒被输送到集尘电极上后,会在电场的作用下被
吸附在电极表面,最终形成粉尘层。
当粉尘层积累到一定厚度时,可以通过清灰装置将粉尘清除,从而实现对粉尘的收集和清除。
总的来说,电除尘工作原理是通过电场作用将粉尘颗粒带电、输送和收集,最
终实现对粉尘的分离和清除。
电除尘技术在工业生产中具有广泛的应用,可以有效地净化气体,保护环境,提高生产效率。
希望通过对电除尘工作原理的认识,能够更好地理解和应用这一技术,为工业生产提供更好的环境保护和粉尘治理方案。

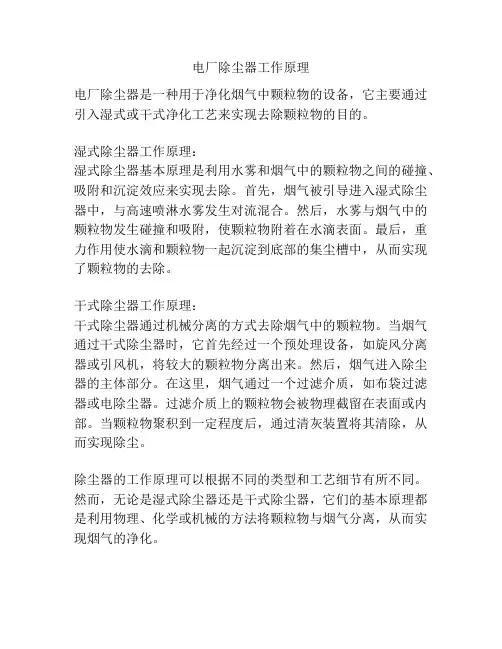

电厂除尘器工作原理

电厂除尘器工作原理
电厂除尘器是一种用于净化烟气中颗粒物的设备,它主要通过引入湿式或干式净化工艺来实现去除颗粒物的目的。
湿式除尘器工作原理:
湿式除尘器基本原理是利用水雾和烟气中的颗粒物之间的碰撞、吸附和沉淀效应来实现去除。
首先,烟气被引导进入湿式除尘器中,与高速喷淋水雾发生对流混合。
然后,水雾与烟气中的颗粒物发生碰撞和吸附,使颗粒物附着在水滴表面。
最后,重力作用使水滴和颗粒物一起沉淀到底部的集尘槽中,从而实现了颗粒物的去除。
干式除尘器工作原理:
干式除尘器通过机械分离的方式去除烟气中的颗粒物。
当烟气通过干式除尘器时,它首先经过一个预处理设备,如旋风分离器或引风机,将较大的颗粒物分离出来。
然后,烟气进入除尘器的主体部分。
在这里,烟气通过一个过滤介质,如布袋过滤器或电除尘器。
过滤介质上的颗粒物会被物理截留在表面或内部。
当颗粒物聚积到一定程度后,通过清灰装置将其清除,从而实现除尘。
除尘器的工作原理可以根据不同的类型和工艺细节有所不同。
然而,无论是湿式除尘器还是干式除尘器,它们的基本原理都是利用物理、化学或机械的方法将颗粒物与烟气分离,从而实现烟气的净化。
电除尘方案介绍

电除尘方案1. 引言随着工业生产的不断发展,大量的粉尘、烟尘、颗粒物等污染物被释放到大气中,给环境带来了巨大的危害。
为了保护人民的健康和改善环境质量,电除尘技术应运而生。
本文将介绍电除尘方案的原理、应用和优势。
2. 电除尘原理电除尘是一种以电静力为基础的粉尘/烟尘/颗粒物捕集技术。
其基本原理是利用电场的作用将带电尘粒分离出来。
电除尘器由收尘电极和放尘电极组成,通过施加高电压产生强电场,使带电的尘粒在电场中受到电力作用而被捕集。
3. 电除尘方案的应用电除尘方案被广泛应用于工业生产中的烟气、粉尘和颗粒物的净化处理。
常见的应用领域包括:•电力行业:火电厂、水电厂和核电站等发电厂烟气净化•钢铁行业:高炉、烧结机和炼钢电炉等烟气净化•水泥行业:水泥窑、水泥磨等烟气净化•化工行业:化工装置和炼油厂等烟气净化•印刷行业:印刷机械和印前处理设备等粉尘净化4. 电除尘方案的优势电除尘方案相比传统的机械过滤和湿式除尘等技术具有以下优势:•高效率:通过调整电场参数,电除尘器可以捕集高浓度、颗粒细小的尘粒,净化效率可达99%以上。
•低压降:电除尘器的压降相对较低,不需要消耗大量能源。
•适应性强:电除尘器适用于各种工况条件,能处理多种类型的污染物。
•体积小:相比传统除尘设备,电除尘器体积更小,占地面积少。
•维护成本低:电除尘器结构简单,维护成本相对较低。
5. 电除尘设备的选择要点在选择电除尘设备时,需要考虑以下因素:•处理气体特性:包括气体温度、湿度、含尘浓度、颗粒大小等。
不同的处理气体特性需要选择不同的电除尘器型号。
•处理能力:根据实际处理需求确定设备的处理能力,包括气体流量和净化效率。
•收集效率要求:根据国家和行业的排放标准确定电除尘器的收集效率要求。
•设备成本和运行费用:考虑设备的初期投资和长期运行费用,综合评估设备的经济性。
6. 电除尘方案的案例6.1. XX电厂烟气净化方案XX电厂采用了电除尘方案进行烟气净化,通过调整电场参数,电除尘器能够高效捕集燃煤烟气中的颗粒物。
电除尘器工作原理

报告人: 日期:
一、电除尘器简介
1.1 电除尘器工作原理
电除尘器是火力发电厂必备的配套设备,它的功能是将燃灶或燃油锅炉排放烟 气中的颗粒烟尘加以清除,从而大幅度降低排入大气层中的烟尘量,这是改善 环境污染、提高空气质量的重要环保设备。
电除尘器工作原理:烟气通过电除尘器主体结构 前的烟道时,使其烟尘带正电荷,然后烟气进入 设臵多层阴极板的电除尘器通道,由于带正电荷 烟尘与阴极电板的相互吸附作用,使烟气中的颗 粒烟尘吸附在阴极上,定时打击阴极板,使具有 一定厚度的烟尘在自重和振动的双重作用下跌落 在电除尘器结构下方的灰斗中,从而达到清除烟 气中的烟尘的目的。
侧部振打电除尘器
顶部振打电除尘器
二
电除尘基础理论
电除尘的类型和结构很多,但都是按照同样的基本原理设计出来 的,用电除尘的方法分离气体中的悬浮尘粒,主要包括以下四个复杂 而又相互有关的物理过程:
(1)气体的电离 (2)悬浮尘粒的荷电 (3)荷电尘粒向电极运动 (4)荷电尘粒沉积在电极上 (5)振打清灰及灰料输送
4、操作因素:主要包括伏安特性、漏风率、气流短路、二次飞扬和电晕线肥大等。
3.1.1 粉尘的比电阻
粉尘比电阻的单位为Ω· cm
V A I d
粉尘的比电阻是衡量粉尘导电性能的指标,根据粉尘的比电阻对电除 尘性能的影响,大致可分为三个范围:
(1)
104 ( cm) 比电阻这一范围内的粉尘,称为低比电阻粉尘;
2.1 气体的电离
空气在正常状态下几乎是不能导电的绝缘体,但是当气体分子获得能量时就 可能使气体分子中的电子脱离而成为自由电子,这些电子成为输送电流的媒介、 气体就具有导电的能力了。 使气体具有导电能力的过程就称之为气体的电离。
电除尘器的工作原理

电除尘器的工作原理电除尘器是一种常用的空气净化设备,它主要通过电场作用原理去除空气中的颗粒物和粉尘。
下面将详细介绍电除尘器的工作原理。
一、电除尘器的基本结构电除尘器由以下几个主要部份组成:1. 采集电极:通常由金属丝或者金属板制成,呈网状结构,用于采集带电颗粒物。
2. 支撑电极:位于采集电极之间,用于支撑采集电极,保持电极间距。
3. 高压电源:提供高电压,使采集电极带电,形成电场。
4. 排放电极:位于采集电极的一侧,匡助采集电极上的颗粒物脱落。
5. 高压电源控制器:用于调节高压电源的输出电压和电流。
二、电除尘器的工作过程电除尘器的工作过程可以分为三个阶段:带电、采集和排放。
1. 带电阶段:在电除尘器工作时,高压电源产生高电压,将采集电极带电。
采集电极上形成一个电场,带有正电荷。
带有颗粒物和粉尘的空气经过电场时,颗粒物会受到电场力的作用,带电并被吸附在采集电极上。
2. 采集阶段:带有颗粒物的空气经过电场后,颗粒物被吸附在采集电极上。
由于采集电极上带有正电荷,颗粒物带有负电荷,所以颗粒物会被吸附在采集电极上,从而实现颗粒物的分离和采集。
3. 排放阶段:随着时间的推移,采集电极上积累的颗粒物越来越多,会影响电除尘器的工作效果。
为了保持电除尘器的正常运行,需要定期清除采集电极上的颗粒物。
在排放阶段,排放电极会发出负电荷,通过吸引力将采集电极上的颗粒物脱落,从而实现清洁排放。
三、电除尘器的优势和应用领域电除尘器具有以下几个优势:1. 高效除尘:电除尘器能够有效去除空气中的颗粒物和粉尘,净化空气质量。
2. 低能耗:相比传统的机械除尘器,电除尘器能够以较低的能耗达到相同的除尘效果。
3. 无二次污染:电除尘器在除尘过程中不需要添加任何化学药剂,不会产生二次污染。
4. 适应性强:电除尘器可适合于不同颗粒物大小和浓度的空气净化需求。
电除尘器广泛应用于以下领域:1. 工业领域:电除尘器可用于工厂、钢铁厂、水泥厂等产生大量粉尘的场所,有效减少粉尘对环境和工人健康的影响。
电除尘原理

电除尘原理
电除尘是一种利用电场力对气体中的颗粒物进行捕集和除尘的技术。
它主要应用于工业生产中的烟气净化系统,可以有效地去除烟尘、烟气和工业废气中的颗粒物,达到环保排放标准。
电除尘原理的核心是利用电场力使颗粒物带电,并在电场作用下被捕集和除尘。
下面将详细介绍电除尘的工作原理和应用。
首先,电除尘器通常由电场区、除尘器和清灰系统三部分组成。
当含有颗粒物的气体通过电场区时,颗粒物会受到电场力的作用而带上电荷。
在电场的作用下,带电的颗粒物会向集尘极板移动,最终被捕集在集尘板上,而洁净的气体则通过除尘器得以排放。
在清灰系统的作用下,集尘板上的颗粒物会被定期清除,从而保持电除尘器的正常运行。
其次,电除尘原理的关键在于电场力的作用。
电场力是利用电荷之间的相互作用力,可以使带电颗粒物受到排斥或吸引的力,从而实现颗粒物的捕集和除尘。
通过合理设计电场结构和选择适当的电场参数,可以提高电除尘器的除尘效率和性能稳定性。
此外,电除尘技术在工业生产中具有广泛的应用。
它可以用于燃煤电厂、水泥厂、钢铁厂等工业领域,对烟尘、烟气和工业废气中的颗粒物进行有效去除,保护环境,改善空气质量。
同时,电除尘器还可以作为预处理设备,配合其他气体净化设备,如脱硫、脱硝等设备,共同完成对工业废气的净化处理。
总的来说,电除尘原理是一种高效、环保的气体净化技术。
通过利用电场力对颗粒物进行捕集和除尘,可以实现工业废气的净化和排放标准的达到。
随着环保要求的不断提高,电除尘技术将在工业生产中得到更广泛的应用和推广,为保护环境和改善空气质量做出更大的贡献。
浅谈火力发电厂电除尘器的原理及调试

浅谈火力发电厂电除尘器的原理及调试摘要:火力发电厂为减少烟尘排放,因此每台机组必须配备一套电除尘器,它的功能是将锅炉燃烧后排放的烟气中烟尘加以清除,从而大幅度降低烟气通过烟囱排入大气中的烟尘含量,是重要的环保设备。
关键词:烟尘排放;电除尘器1概述电除尘器的基本工作过程是:首先建立正负电场,阴极线产生电晕,使烟尘颗粒带负电荷;然后在电场力的作用下,带负电荷的烟尘颗粒向阳极板运动,使烟尘颗粒附着在阳极板上,最后通过振打电机使灰尘掉落灰斗中收集。
2高压电源工作原理高频电源的工作原理:高频电源的基本工作原理是三相交流电经过整流及滤波后,使交流电变为约530伏直流电,再经过IGBT逆变,产生一个约20kHZ的交变高频电流信号,经高频变压器二次侧电压升至20kV,再经倍压整流,产生具有80kV的高压高频直流信号,经过阻尼电阻进入电除尘器的电场。
工频电源的工作原理:电除尘器工频电源是由两相工频交流电,经过可控硅移相控制触发角后,通过整流变压器升压整流,产生一个约100HZ的脉动电流信号进入电除尘器的电场。
高频电源较工频电源比较来说,高频电源具有二次电压波纹系数小,电压波形更平直,能提高电场的平均闪络电压,增大电晕功率;由于高频电源二次侧电流信号频率约20kHZ,因此其脉冲宽度比工频电源脉冲宽度更窄,电压上升率比工频电源更高,能有效克服反电晕,具有显著的节能效果。
3电除尘器的调试准备工作3.1试验目的3.1.1检查电除尘器本体的安装质量,主要是电除尘器极板、极线、框架等部件的安装精度,以便进行调整。
3.1.2检查电除尘器所有高压绝缘部件的耐压是否符合要求,同时检查输出电流不超过额定值2000mA时,空载闪络电压能否达到72kV的要求。
3.1.3对高压整流及控制设备进行检查和调整,使其符合电除尘器的运行要求,同时测量后电场板、线电流密度、电场击穿电压值,并对测量回路表计进行校核。
3.2试验内容电除尘器高压电源供电装置通电试验、保护功能试验及静态空电场升压试验。
电除尘器工作原理

电除尘器工作原理
电除尘器是一种利用电场力和电化学反应将空气中的颗粒物去除的装置。
它的工作原理如下:
1. 放电电极:电除尘器内部有两组电极,其中一组为放电电极,通过高电压电源将其通电。
放电电极通常采用尖端形状,或者设计成类似针或管的结构。
2. 集尘电极:另一组电极为集尘电极,它通常是以平板或线形的形式存在。
集尘电极负责吸引和收集空气中的颗粒物,如灰尘、烟尘等。
3. 电场力:当电除尘器通电后,放电电极产生强电场。
强电场中,电子和气体分子发生碰撞,产生离子。
这些离子会向空气中的颗粒物靠近并与其发生相互作用。
4. 离子化:离子与颗粒物发生碰撞,使颗粒物带上电荷。
由于离子有电荷,它们在电场的作用下,被吸引到集尘电极上,从而使颗粒物被去除。
5. 收集颗粒物:离子在集尘电极上积聚成团,形成颗粒物,最终沉积在集尘电极或集尘板上。
这样,空气中的颗粒物被有效地去除。
6. 清洁机制:为了提高电除尘器的清洁效果,通常会使用机械振动或气流冲击等方式清洁集尘电极。
这些方法能够将附着在集尘电极上的颗粒物震落或刷掉,使电除尘器恢复工作效率。
总之,电除尘器通过利用电场力和电化学反应吸附并去除空气中的颗粒物,从而改善室内空气质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电厂电除尘工作原理
电厂中的电除尘工作原理是通过电力原理来实现的。
首先,将烟气通过烟道引入电除尘器。
在电除尘器内部,烟气流经一个电场区域。
电除尘器的电场区域一般由许多个金属极板和绝缘层交替堆叠而成。
当烟气通过电场区域时,烟尘颗粒在电场的作用下带电。
这是因为在电场中,金属极板上形成了一个与其相对应的等离子区域。
等离子区域中存在着电子和离子,当带电颗粒径向通过时,会与等离子区域的离子发生碰撞,从而使颗粒带上相同的电荷。
带电的颗粒会被电场中的电力作用所吸引,逐渐移向极板之间的收集区域。
在这个区域中,极板之间形成了水平强电场,使带电的颗粒被吸附在极板上。
而经过除尘器的烟气则变得清洁。
一段时间后,极板上积累的颗粒会形成一层厚厚的粉尘,这就是所谓的灰尘层。
为了保证除尘器的正常运行,需要定期对其进行清灰操作。
清灰时,关闭电场,利用重力或机械装置将颗粒从极板上移除,使除尘器恢复工作状态。
通过上述原理,电除尘器能够高效地将烟气中的颗粒物捕集下来,达到净化烟气的目的。
这种除尘方式具有处理能力大、效率高、适应性强等优点,因此得到了广泛的应用。
