室内定位原理与引擎架构
室内定位的原理
室内定位的原理
室内定位是指在封闭的室内环境中，利用无线技术和传感器等手段，对移动目标进行定位和跟踪的技术。
室内定位主要依赖于以下原理：
1. 无线信号测距原理：利用Wi-Fi、蓝牙和射频等无线信号的
传播和反射特性，通过测量信号的传播时间、信号强度和多路径衰落等参数，可以计算出目标与参考基站之间的距离或位置。
2. 地磁定位原理：地球的地磁场在不同位置和方向上有所变化，利用地磁传感器可以测量目标所处位置的地磁场参数，通过对比事先录制的地磁场地图，可以确定目标的位置。
3. 视觉定位原理：利用摄像头、激光雷达等设备采集环境中的图像或点云数据，通过图像处理、特征匹配和三维重建等算法，可以对目标进行定位和跟踪。
4. 惯性导航原理：利用加速度计和陀螺仪等惯性传感器测量目标的加速度和旋转角速度等参数，通过积分和滤波等算法，可以计算出目标的位移、速度和姿态信息。
5. 超声波定位原理：利用超声波传感器发送和接收超声波信号，通过测量超声波信号的传播时间和强度，可以计算出目标与传感器之间的距离。
以上原理可以单独应用，也可以进行组合使用，以提高定位的
准确性和稳定性。
室内定位技术在智能家居、物流管理、室内导航和安全监控等领域有着广泛的应用前景。
室内定位和导航系统的设计与实现
室内定位和导航系统的设计与实现概述随着人们对室内定位和导航需求的增加，室内定位和导航系统成为了一项重要的技术领域。
本文将探讨室内定位和导航系统的设计与实现，介绍其原理、挑战和解决方案。
一、室内定位和导航系统的原理室内定位和导航系统通过利用无线通信、地磁传感器、惯性测量单元等技术手段来确定用户在室内环境中的准确位置，并为其提供准确的导航指引。
以下是几种常见的室内定位和导航原理：1. 无线通信定位：利用WiFi、蓝牙、射频识别等无线通信技术，通过接收器接收来自参考节点的信号，计算用户与参考节点之间的距离，从而确定用户位置。
2. 地磁传感器定位：利用地磁传感器感知地磁场的变化，并通过对地磁场的分析，确定用户的位置。
3. 惯性测量定位：利用加速度计、陀螺仪等惯性测量单元，测量用户的加速度和角速度等信息，通过积分和滤波算法计算用户的位置和方向。
4. 视觉定位：利用摄像头、图像识别和计算机视觉等技术，对室内环境进行图像分析和特征提取，从而确定用户的位置和方向。
二、设计室内定位和导航系统的关键挑战在设计和实现室内定位和导航系统时，面临着一些关键挑战。
以下是几个常见的挑战：1. 多路径效应：室内环境中存在多个反射、干扰等问题，导致无线信号的多次传播和变形，造成定位误差。
2. 信号遮挡：在室内环境中，墙壁、家具等物体会阻挡信号的传输，导致信号弱化和失真，影响定位精度。
3. 定位算法优化：针对不同的定位原理，需要研发出适应各种复杂环境的定位算法，提高定位的准确性和鲁棒性。
4. 能耗问题：室内定位和导航系统需要长时间稳定运行，因此需要考虑系统的能耗问题，延长设备的使用时间。
三、室内定位和导航系统的解决方案为了解决上述挑战，设计室内定位和导航系统需要综合运用多种技术手段，采取合适的解决方案。
以下是几个常见的解决方案：1. 多路径效应和信号遮挡问题：可以采用多传感器融合的方式，结合不同的定位原理，通过对多个传感器获取的数据进行融合处理，提高定位的准确性和稳定性。
室内定位 原理
室内定位原理
室内定位是指在一个封闭的室内环境中，通过使用各种技术手段实现对移动设备或个体的精确定位。
它的原理主要依靠以下几种技术：
1. 蓝牙定位：利用蓝牙低功耗（BLE）技术来实现室内定位。
这种技术通常使用基站或标签节点在室内布置，通过与移动设备进行通信，测量信号的强度和时间差来计算移动设备的位置。
2. Wi-Fi定位：利用Wi-Fi信号来实现室内定位。
通过在室内
安装多个Wi-Fi接入点，测量移动设备与接入点之间的信号强
度和时间差，从而确定设备的位置。
3. 超声波定位：利用超声波的传播速度和传感器的接收时间来进行室内定位。
通过在室内布置超声波发射器和接收器，测量信号的传播时间，可以计算出移动设备的位置。
4. 激光定位：利用激光技术实现对室内设备的定位。
通过在室内安装激光发射器和接收器，利用激光束的反射时间和角度来计算设备的位置。
5. 地磁定位：利用地球磁场的变化来实现室内定位。
通过在室内布置地磁传感器，测量地磁场的强度和方向，可以确定移动设备的位置。
上述这些技术一般会结合使用，以提供更精确的室内定位结果。
此外，还有其他一些技术如惯性导航、压力传感器等也可以用
于室内定位。
室内定位技术的应用领域广泛，包括室内导航、智能家居、物流管理等。
基于导航技术的室内定位与导航系统设计与实现
基于导航技术的室内定位与导航系统设计与实现室内定位与导航系统是指利用导航技术在室内环境中实现定位和导航的技术和系统。
随着人们对室内导航需求的增加，室内定位与导航系统的设计与实现成为了一个热门研究领域。
本文将从室内定位技术、室内导航系统设计和实现等方面进行介绍和讨论。
首先，室内定位技术是室内定位与导航系统的核心。
在室内环境中，由于GPS信号无法穿越建筑物，传统的GPS定位无法实现精确定位。
因此，室内定位技术通过利用不同的传感器设备来实现精确的定位。
常用的室内定位技术包括无线传感网络（WSN）、光纤传感网络（FSN）、蓝牙低功耗（BLE）、超宽带（UWB）等。
这些技术可以通过部署传感器节点实现对室内环境的定位，同时结合算法来提高定位的精确度和稳定性。
其次，设计和实现室内导航系统需要考虑多个方面的因素。
首先是地图数据的准备和更新。
室内导航系统需要依赖准确的地图数据，包括建筑物的平面图、楼层分布、房间信息等。
这些地图数据需要实时更新，以适应建筑物结构的变化和用户需求的变化。
其次是定位算法的设计和优化。
在室内定位过程中，定位算法的准确度和响应速度是关键。
对于不同的室内定位技术，需要根据其特点设计对应的定位算法，并进行性能优化。
此外，用户交互界面的设计也是室内导航系统的重要组成部分。
用户交互界面应该简洁、直观，提供多种导航方式的选择，如文字导航、语音导航、箭头导航等，以满足不同用户的需求。
在实现室内导航系统的过程中，需要考虑多项技术和工具的支持。
首先是硬件设备的选择和部署。
不同的室内定位技术需要不同的硬件设备支持，如无线传感器、蓝牙信号发射器等。
在选择硬件设备时，需要考虑其功耗、通信距离和性能等因素。
其次是软件开发和数据处理技术的应用。
室内导航系统的实现需要进行地图数据处理、定位算法设计与优化、用户界面设计等多个软件模块的开发和集成。
同时，数据安全和隐私保护也是室内导航系统开发过程中需要考虑的重要问题。
最后，室内导航系统的实现对于提升用户体验和改善室内导航的效率和便利性具有重要意义。
室内定位系统技术原理与应用案例
室内定位系统技术原理与应用案例室内定位系统是指在建筑物内部对个体进行精确定位的一种技术系统。
随着人们对于室内导航和定位需求的增加，室内定位系统技术逐渐发展壮大，并在多个领域得到广泛应用。
本文将介绍室内定位系统的技术原理，并通过一些应用案例来展示其在实际中的应用。
一、室内定位系统的技术原理室内定位系统可以通过多种技术手段来实现，包括无线信号定位、传感器定位、视觉定位等。
其中，无线信号定位是应用最为广泛的一种技术。
1. 无线信号定位技术无线信号定位技术是利用建筑物内部已有的无线信号，如Wi-Fi、蓝牙、红外等，通过对信号强度、到达时间和信号的传播特性等进行分析和处理，从而确定设备的位置。
室内定位系统通常采用多点定位法，即在建筑物内部设置多个信号发射器，通过接收设备接收到的信号，利用三角定位或指纹定位等算法，计算出设备的准确位置。
2. 传感器定位技术传感器定位技术是利用传感器来感知设备的运动状态和环境信息，从而确定设备的位置。
常用的传感器包括加速度计、陀螺仪、磁力计等。
传感器定位技术可以通过设备的姿态信息和环境反馈信息来确定设备的位置，精度较高。
然而，该技术需要设备具备一定的传感器能力，且对硬件要求较高。
3. 视觉定位技术视觉定位技术是通过摄像头感知设备周围环境，并通过图像处理算法识别出特定的物体或特征，从而完成设备的定位。
这种技术需要建筑物内部布设摄像头，并采用计算机视觉算法进行图像处理。
二、室内定位系统的应用案例1. 商场导航与营销商场是室内定位系统应用的一个重要场景。
通过在商场内部布设定位设备和导航标识，顾客可以准确定位自己的位置，并通过手机APP等方式，获取商场的导航信息。
商场也可以利用室内定位系统进行推广营销，通过用户的位置信息推送相应的促销信息。
2. 酒店房间服务在大型酒店中，室内定位系统可以帮助客人快速找到所在的房间，并提供相应的服务。
客人可以通过手机APP或电视机上的界面，了解酒店的各项服务及附近的餐厅、景点等信息，实现更加便捷的入住体验。

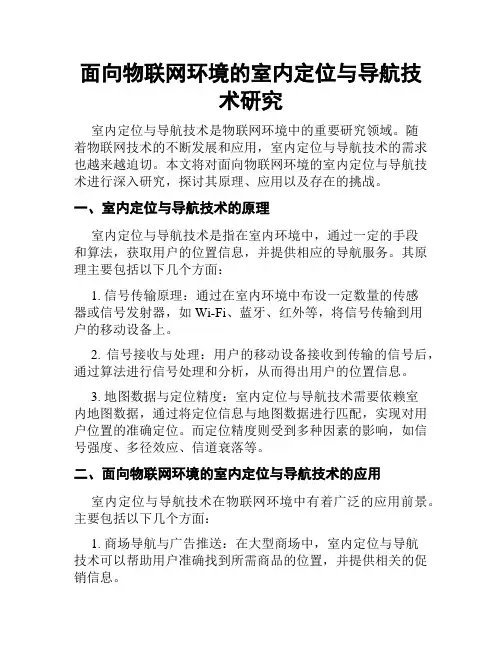

面向物联网环境的室内定位与导航技术研究
面向物联网环境的室内定位与导航技术研究室内定位与导航技术是物联网环境中的重要研究领域。
随着物联网技术的不断发展和应用，室内定位与导航技术的需求也越来越迫切。
本文将对面向物联网环境的室内定位与导航技术进行深入研究，探讨其原理、应用以及存在的挑战。
一、室内定位与导航技术的原理室内定位与导航技术是指在室内环境中，通过一定的手段和算法，获取用户的位置信息，并提供相应的导航服务。
其原理主要包括以下几个方面：1. 信号传输原理：通过在室内环境中布设一定数量的传感器或信号发射器，如Wi-Fi、蓝牙、红外等，将信号传输到用户的移动设备上。
2. 信号接收与处理：用户的移动设备接收到传输的信号后，通过算法进行信号处理和分析，从而得出用户的位置信息。
3. 地图数据与定位精度：室内定位与导航技术需要依赖室内地图数据，通过将定位信息与地图数据进行匹配，实现对用户位置的准确定位。
而定位精度则受到多种因素的影响，如信号强度、多径效应、信道衰落等。
二、面向物联网环境的室内定位与导航技术的应用室内定位与导航技术在物联网环境中有着广泛的应用前景。
主要包括以下几个方面：1. 商场导航与广告推送：在大型商场中，室内定位与导航技术可以帮助用户准确找到所需商品的位置，并提供相关的促销信息。
2. 室内导览与游览：在博物馆、展览馆等场所，室内定位与导航技术可以为用户提供导览服务，使用户更加便捷地参观和了解展品信息。
3. 室内安全与紧急救援：在复杂的室内环境中，室内定位与导航技术可以提供实时的位置信息，帮助救援人员快速响应并定位受困者。
4. 室内物流与仓储管理：在仓库、物流中心等场所，室内定位与导航技术可以帮助仓库管理员实现对物品的定位、记录和管理，提高物流效率。
三、面向物联网环境的室内定位与导航技术面临的挑战面向物联网环境的室内定位与导航技术在应用中也面临一些挑战，主要包括以下几个方面：1. 信号覆盖与干扰：室内环境的复杂性使得信号传输容易受到遮挡、反射、多径效应等影响，导致定位误差增大。
室内定位技术的原理和实践
室内定位技术的原理和实践在现代科技发展的浪潮下，我们生活在一个智慧化的时代。
无论是在室外还是室内，定位技术已经成为我们生活中不可或缺的一部分。
我们可以很方便地在手机上使用导航软件定位到陌生的地点，但是当我们进入室内时，却往往感觉到迷茫。
为了解决这一问题，室内定位技术应运而生。
本文将探讨室内定位技术的原理和实践。
一、室内定位技术的原理1. Wi-Fi信号定位技术Wi-Fi信号定位技术是一种基于Wi-Fi信号传输的室内定位技术。
当我们打开手机的Wi-Fi功能时，手机会主动搜索周围的Wi-Fi信号，通过与已知的Wi-Fi基站进行信号强度的比较，从而确定我们所处的位置。
这种技术的原理不仅仅依赖于信号的强度，还包括信号的传播模型、多径效应等因素。
2. 蓝牙信号定位技术蓝牙信号定位技术是一种基于蓝牙信号传输的室内定位技术。
类似于Wi-Fi信号定位技术，手机通过搜索周围的蓝牙信号，并与已知的蓝牙设备进行信号匹配，从而确定位置。
与Wi-Fi信号不同的是，蓝牙信号的传播距离相对较短，但室内使用蓝牙信号定位技术的精度更高。
3. 惯性传感器定位技术惯性传感器定位技术是一种基于手机内置的加速度计和陀螺仪等传感器设备来进行定位的技术。
通过监测手机在三维空间内的方向、速度和位移等信息，结合地图数据，可以实现对手机位置的定位。
这种技术的优势在于不受外界环境的干扰，但是在长时间使用后会有积累误差的问题。
二、室内定位技术的实践1. 商场导航在大型商场中，经常会出现迷路的情况。
利用室内定位技术，商场可以提供导航功能，让顾客更方便地找到目的地。
通过在商场内部建设一套完整的定位系统，顾客只需要打开手机上的导航应用，即可准确获得所需位置的引导。
这种实践不仅提升了购物体验，也增加了商场的竞争力。
2. 室内智能家居室内定位技术也可以应用于智能家居中，提供更智能、便利的生活环境。
比如，当我们走进房间时，可以通过室内定位技术自动调整室内的温度、光线亮度等参数，以提供更舒适的居住环境。
室内定位技术的研究与应用分析
室内定位技术的研究与应用分析近年来，随着智能设备的不断普及，如何实现室内定位也成为了一个重要的研究领域。
室内定位技术的发展和应用不仅可以解决消费者在购物等活动中的困扰，也可以促进物流、医疗等行业的发展。
本文将从室内定位技术的原理、技术及其应用分析三个方面探讨其研究现状和未来发展趋势。
一、室内定位技术的原理目前，常见的室内定位技术主要包括Wi-Fi定位、BLE（Bluetooth Low Energy）定位、声波定位、RFID（Radio Frequency Identification）定位、UWB（Ultra Wideband）定位、视觉定位等。
其中，Wi-Fi定位和BLE定位是最为常用的技术。
Wi-Fi定位利用无线信号在室内的传输特性，通过对设备发送出的Wi-Fi信号进行分析，从而确定设备的位置。
BLE定位则是利用低功耗蓝牙的信号与接收器之间的距离进行测量，实现设备的定位。
声波定位则是通过将特定频率的声波发送至设备，通过设备的反馈信号计算出设备的位置。
RFID定位则是利用标签识别技术，通过在设备上植入不同的标签，从而实现准确的定位。
UWB定位则是通过传输高频率信号，通过信号强度和时间差计算出设备的位置。
视觉定位则是通过在室内布置摄像头进行拍摄，并将图像分析后实现设备位置的定位。
二、室内定位技术的技术室内定位技术的技术主要集中在定位算法和技术方案的优化。
如何在不同的环境下提高定位的精度，是当前室内定位技术研究的关键之一。
对此，当前主流的研究方向主要包括基于信号强度模型的算法、滤波算法、集成定位算法、非线性算法等。
其中，基于信号强度模型的算法主要针对Wi-Fi定位和BLE定位进行优化。
通过建立信号强度与距离之间的关系模型，根据强度信号推算出设备的距离，从而实现设备的定位。
另外，滤波算法主要是解决定位数据的噪声问题，如卡尔曼滤波、扩展卡尔曼滤波、粒子滤波等；集成定位算法则是通过融合多个定位技术，提高定位精度，如集成Wi-Fi与蓝牙的定位技术；非线性算法则是针对滤波算法不适用的复杂环境下，采用非线性的数值计算方法，解决设备定位的精度问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文档为面向iBeacon架构的BLE室内定位整体框架设计说明。
文档中所涉及的
算法，在无特殊说明的情况下，可面向通用室内定位系统。
本文档涉及以下内容：
1.室内定位理论与公开算法实现
2.室内定位工程实施通用流程
本文档不涉及以下内容：
1.经验算法与模型，包括但不限于：基于工程的定位经验算法，基于场景的
定位校正算法，室内定位勘测方案
2.室内定位工程实施细节
基于移动终端的室内定位，一般利用可检测的无线信号，如wi-fi与蓝牙，进行定位，包括以下三种基本方法：
标签定位
标签定位指利用信号源作为定位锚点，将用户位置固定到某一个锚点上。
标签定位流程如下：
1.预先取得室内信号源的位置，包括水平坐标，楼层
2.扫描信号
3.当扫描到数据库对应的信号源信号，以rssi最大的信号源所在的位置作为
当前的定位位置
标签定位的优点是：
1.没有计算量
2.部署简单
3.定位不会出现不合理的偏差
标签定位的劣势是：
1.定位精度取决于信号源部署密度
2.无法覆盖区域，只能标识热点区域
三角定位
三角定位通过rssi值计算用户与信号源间的距离（rssi-dist mapper），再通过基本的几何运算计算确定用户的位置。
定位流程如下：
1.预先取得无线信号源的几何位置，包括水平坐标，高度
2.扫描信号
3.当扫描到至少三个已知信号源信号，根据预置的rssi-dist mapper计算出
用户与各个对应信号源的直线距离
4.根据3中换算的直线距离，进行三角定位计算，得出当前的水平位置坐标
三角定位的优点：
1.无须勘测
2.计算量小
3.便于快速部署
三角定位的缺点：
1.精度一般
2.需要部署硬件
3.rssi-dist mapper容易受室内环境影响，如反射，障碍
指纹定位
指纹定位是三角定位的变种，指纹定位通过比较已知的无线信号强度分布（指纹）与用户采集的信号强度，寻找出定位区域最匹配的区域。
定位流程如下：
1.预先取得室内无线信号强度的区域分布，即勘测区域
2.扫描信号
3.当扫描到已知信号源的rssi值，按rssi强弱顺序，选取一个信号源rssi，
计算它和勘测区域中所有位置该信号源的rssi差值，将差值最小位置集合
作为最优定位区域。
4.通过3计算来自不同信号源的信号强度差值，获得每个信号源的最优定位
区域。
5.计算所有信号源最优定位区域的重叠部分，重叠部分的质心即为定位估测。
指纹定位的优点：
1.无须硬件部署
2.精度可以根据需求调节
指纹定位的缺点：
1.需要勘测，且勘测质量决定定位准确性
2.计算量大
3.容易出现区域干扰，即不同的勘测区域或为勘测区域具有一样的无线信号
指纹
基本混合定位：
1.三角定位与指纹定位可以通过BLE，RFID，二维码等信号模块，为室内设
置一些定位锚点，可以有效地降低定位误差与定位位置跳动。
例如，当使
用指纹定位时，如果两个区域具有相同的指纹，则可在其中的一个区域附
近布置一个iBeacon，通过检测iBeacon信号的存在进行区域的选择
2.同时使用三角定位与指纹定位，在某些场合可以提高定位的准确度。
例如，
当信号强度非常大的时候，指纹定位由于不同区域的指纹太过接近而跳动，而三角定位则可以避免这种跳动
整体架构
一个完整的三角定位系统，由两部分构成，工程部分（Engineering section, 以
下简称Eng），代码部分（Coding section，以下简称Cod）
•Eng主要负责提供：
i.定位区域信号源分布图，包括信号源的水平坐标，高度，其他的位
置标识数据，如楼层，部署方式（天花板，墙面，门框等），ID，
信号源其他属性。
这部分数据一般称作勘测数据（surveyData）ii.基于应用场景的rssi-dist映射模型
•Cod主要负责提供以下代码实现：
i.三角定位引擎，用于封装各种定位算法，在这里，指三角定位类算
法
ii.勘测数据库的生成与管理器，提供面向定位引擎的查询与导入接口
iii.GIS，基本功能包括：
iv.Map，一个可供定位应用的地图显示，支持基本的操作如缩放，旋转，偏移，图层加载
v.GisInfo，负责将地图信息数字化，显示基本的信息如文字识
vi.Marker，一个可以基于Map与Gis添加额外标识（坐标，路径，热点区域，等）
•为便于勘测数据管理与维护，可提供以下辅助app 4. 基于GIS的勘测数据生成与管理app 5. 基于应用场景与硬件设备的rssi-距离映射模型校正
app
三角定位引擎架构
为了简化引擎架构，以下描述了三角定位应用场景
1.基于BLE的广播数据进行定位，采用iBeacon兼容架构，以下简称iBeacon
2.终端主动定位：终端手机主动扫描iBeacon获取其rssi值进行定位计算，
引擎本地实现
3.Eng部分已完成，即surveyData和rssi-distance模型已提供。
三角定位引擎流程
定位本质是引擎对定位请求数据进行时间与空间上的滤波。
一次完整的定位由两阶段（phase）组成，空间滤波（spatial filtering，SFilter），时间滤波（temporal filtering，TFilter），如下图所示：
为了保证实时定位，即定位不存在时延，一般不采取SFilter与TFilter迭代，即对信号反复进行SFilter-TFilter-SFilter。
在精度差错允许的范围内，引擎采用级
联结构，首先利用三角定位对每次定位数据进行位置估测，然后在时间上滤除不合理的位置估测。
定位流程如下：
1.用户发起连续的，或一定长度的Positioning request，向引擎传送监测
iBeacon信号
2.引擎首先对每一次Positioning request按照如下流程进行三角定位，即
SFilter
3.获取至少3个iBeacon的信号
4.根据iBeacon的几何信息与对应的rssi-dist mapper，计算用户-iBeacon
绝对距离
5.根据下图计算用户-iBeacon水平距
离
6.根据基本的几何关系，可以算出各iBeacon对应的水平距离的半径圆的交
点，如下图
7.取交点中靠得最近的一些点，如上图中A，B，C三点，求它们的质心
(A+B+C)/3，即是最终定位点
8.实际计算中，可根据更多的iBeacon信号进行以上的定位计算，存在两种
方法：
9.选取iBeacon中rssi最强的信号进行定位，这种方法最合理，但容易受环
境干扰
10.选取不同的3个iBeacon信号组合进行定位，获取一组定位位置，这种方
法得到的是一组位置估测，需要配合时间滤波进行选择
11.选取所有的iBeacon信号，计算每两个iBeacon的距离半径圆交点，计算
靠得近的一组的交点的质心，这种方法性能类似1
12.获得了一次的定位信号，将其放入Position buffer, 进行TFilter，TFilter
可采用多种方法，如LP滤波，Kalman滤波，kNN
13.完成TFilter，对外输出定位位置。
引擎流程架构
三角定位引擎由四个部分构成，附功能描述：
1.engine：引擎核心
2.rssi-dist mapper：距离计算
3.survey data base：存储surveyData并供engine and rssi-dist mapper调
用
4.positioning buffer：缓存定位记录
引擎整体流程如下图所
示
##Rssi-Dist 距离计算原理
Rssi是系统对送入基带信号处理模块之前的信号强度，rssi的计算模型如下：•rssi = txPower+txGain+rxGain+pathloss
其中，txPower为发射功率，txGain为发射端增益（包含系统增益与天线增益），rxGain为接收端增益，pathloss为信号传播的路径损耗。
在以上公式中，仅pathloss与信号传播的路径长度有关，而其他的参数，一般认为是恒指，因此上式可以简化为：
•rssi = gain + pathloss
其中gain是通信的整体信号增益
理想的室内2.4GHz路径损耗服从线性关系
•pathloss [db] = C + N*lg(d)
其中，d为iBeacon与用户的绝对距离，lg()是底数为10的对数函数，N为适配参数。
因此，可以将rssi计算模型简化为：
•rssi = Const + N*lg(d)
rssi校正，即确定Const与N，分两步：
1.选取d = 1 m, 则rssi = Const
2.选取d = 2 m，则N = (rssi-Const)/0.3。
