工程设计图纸规范
工程制图的规范和标准
工程制图的规范和标准工程制图是工程设计的重要环节，是将设计方案实现的重要手段。
而工程制图的规范和标准，对于保证工程设计的质量和效率，以及工程施工的顺利进行，具有重要的作用。
下面，本文将从工程制图规范和标准的意义、制图规范和标准的制定和使用、以及工程制图规范和标准的最新进展等方面，进行一些简要的论述。
一、工程制图规范和标准的意义1、规范和标准有助于提高工程设计的质量和效率。
工程制图规范和标准是根据国家或地区的法律、法规和政策制定的，它们统一了工程图纸的规格、编制方法、标识符号和注记，规范了工程图纸的内容和格式等方面。
这些规范和标准的遵守和实施，有助于提高工程设计的质量和效率。
因为，规范和标准的存在可以避免人为的主观性和错误性，降低了设计出现问题的可能性，减少了不必要的纠错和重复设计，提高了设计效率。
2、规范和标准有助于提高工程施工的顺利进行。
工程制图规范和标准的存在还可以有效地促进工程施工的顺利进行。
因为，规范和标准的遵守可以确保设计图纸的准确、精细和完整，使得施工人员可以更加准确地理解施工图纸中表达的意图，避免了人为的误解和偏差，降低了施工难度，提高了施工效率。
二、制图规范和标准的制定和使用1、制图规范和标准的制定制图规范和标准的制定，是根据国家和行业的要求，经过专业人员集体研究和讨论，以保证制图准确、合理、规范的要求，编制制定的。
其目的是提高工程制图的质量和效率，为工程设计和施工提供标准依据。
2、制图规范和标准的使用工程制图规范和标准的实施，首先要求以专业的态度和方法，认真学习和贯彻规范和标准的要求。
其次，要按照规范和标准的规定，编制、审核、审查、批准和签字等制图环节要求，确保符合国家和地区的制图规范和标准的要求。
最后，还要注意及时更新制图规范和标准的版本，以保证工作的顺利进行。
三、工程制图规范和标准的最新进展工程制图规范和标准的最新进展，是随着国家法律法规、技术标准和行业要求的变化和发展而持续调整和完善的。
工程图纸编制规范有哪些
工程图纸编制规范有哪些工程图纸是工程设计的重要产物，是工程设计人员表达思想的主要方式。
因此，工程图纸编制规范必须得到高度重视。
以下是笔者总结的工程图纸编制规范。
一、图纸格式在工程图纸编制中，应该遵循国家标准和相关标准规范。
在编制图纸时要注意：图纸比例、布局、字体、线条的厚度和颜色等各方面要求严格遵循规范要求，不得随意更改。
二、图纸文件名称工程图纸文件名称应该具有可读性和便于管理的特点。
根据图纸文件名称的规范，可以更好地管理和归档图纸信息，避免图纸混乱和遗失。
三、图纸编号图纸编号是规范图纸管理的一种方式。
应根据各类图纸的用途、实际应用场景和管理要求进行编号。
图纸编号应该严谨、清晰，便于查找和理解。
四、图纸注释注释是工程图纸中的常用方法。
在注释时应严格要求，实用性和可读性要兼顾。
在注释时，应指明约定名称、计算公式、文字说明、图例、标识及其编码等必要内容。
五、图纸关系和连线图纸关系和连线应符合工程设计的面貌。
同时，针对不同类型的图纸，其关系和连线设计应具有一定的特色和规律性。
特别注意电气、水暖、通风、空调等系统的配套连线。
六、图纸造型图纸造型应当富有美感、时代感，并能够体现工程结构的特点。
在图纸造型过程中，应考虑到符号的大小、统一性、平衡感、整体性等因素，以最大限度地传递工程设计的信息。
七、图纸的修改和保存需要对图纸进行修改时，必须先保存源文件，并给出修改原因和修改内容，以便于后期的审批和进一步操作。
在保存图纸时，应注意保存的时间、目录路径、文件名称、格式和存档时间等信息。
总之，工程图纸是工程设计过程中必不可少的展示和表达手段，设计人员必须严格遵守相关的规范，保证图纸的质量和可靠性。
建筑工程制图规范
建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。
为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。
本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。
一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。
它包括建筑图纸的绘制和建筑图样的标注、注释等操作。
建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。
建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。
每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。
二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。
通常使用原比例和放大比例两种方式表达。
2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。
3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。
这些标注和注释都必须明确且易于理解。
4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。
同时，绘图技巧的运用也能提高图纸的可读性和美观度。
三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。
2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。
3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。
4. 设备与设施符号：如空调、电源、给排水等的符号标识。
5. 标注符号：如文字注释符号、施工构造标注符号等。
这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。
四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。
准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。
建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。
工程设计图纸规范
工程设计图纸规范要求为加强对工程设计文件编制工作的管理,保证设计文件的质量和完整性,提高公司设计制图水平和质量,给预算和施工提供准确依据,在国家现行有关设计文件深度规定的基础上,结合公司的实际情况,制定本规定.工程设计图纸的组成应完整、全面,能充分表述施工工程的各分部、分项内容的全部技术问题.施工工程全套图纸应包含以下图纸和其它组成部分：1、图纸图签和页幅1图纸图签使用公司制定的标准图签,图签中的批准、审核、项目负责、设计、绘图签署应完整,每张图纸的签署人不得少于三人.有多专业配合内容的主要图纸,应由各有关专业设计人进行会签.2按照图纸内容需要打印不同的图幅时要使用不同的标准图幅格式见附件.2、图纸封面图纸封面应包括：项目名称、图纸阶段投标图、施工图、竣工图、公司名称、日期等信息.3、图纸目录图纸目录应包括：序号、图纸名称、图号、页幅等,当图纸比较多需分册装订时,每个分册均应有全册目录.4、设计说明包括需要特别交代的设计说明设计说明中应包括：（1）设计依据；（2）各子系统机房位置、设计功能、桥架规格、管材规格和安装方式、线缆规格型号、终端点数量、终端点安装方式和高度；（3）图例：序号、图例符号、名称；4、系统图1标明所有设备数量；2标明线缆型号规格和数量；3标明设备安装位置；5、机房布置图1按照机柜、操作台实际尺寸比例绘制安装位置,标示机柜、操作台在机房内具体尺寸位置.2绘制机柜内所有设备安装位置、操作台上设备安装位置.6、点位对照表1监控与报警系统：摄像机点位表、报警防区点位表包括防区归属防区模块、报警联动对应表、矩阵切换队列表.2综合布线系统：语音、信息点列表、机房机柜配线架点位标号表.3楼宇自动控制系统：各子系统监控原理图、各子系统接线及标号图、网络图、点数配置表.4门禁系统：各控制器地址编号、各控制器对应控制读卡器、读卡器对应门表.7、设备材料清单8、平面图1所有现场设备按照图例进行平面布置.2绘制桥架、管路路由,标示桥架、管路规格型号和安装方式.3标示线缆规格型号和数量.4施工图和竣工图要求标示设备统一编号.5接线端子箱要单独放大绘制接线端子编号和线缆压接图.6图层设置：各子系统设备单独设置图层、各子系统桥架、管路路由单独设置图层、标示说明单独设置图层,各图层颜色设置应用不同的颜色表示.本规定自即日起执行.二OO九年七月二十日。
施工图制图规范
施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求，目的是确保施工图的质量、准确性和便于施工。
下面是一些常见的施工图制图规范要点：1. 工程标志：在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。
2. 图纸比例：通常根据工程的大小和复杂程度来确定图纸的比例。
常见的比例有1:100、1:200、1:500等。
同时，所有的辅助图纸、放大图和详图等应与主图纸保持一致。
3. 标准图框和图样：每张施工图必须画一个标准的图框，图框的尺寸应符合规范要求。
图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。
图样应清晰、完整，并采用规定的符号和图例。
4. 字体和线型：施工图上的文字应采用规定的字体和字号，以确保清晰可读。
线型要求用规定的线型，如实线、虚线和点线等。
5. 尺寸标注：应在施工图纸上标注主要尺寸和关键尺寸，尺寸标注要准确、清晰，并采用规定的标注方法和符号。
6. 图纸编排：施工图纸的编排应按照一定的顺序和逻辑关系，例如，平面图放在前面，立面图和剖面图放在后面。
图纸的编排应使施工者能够方便地查找所需信息。
7. 图纸内容：施工图纸的内容应详细、完整，并符合相关的设计规范和标准要求。
施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息，以保证施工的准确性和安全性。
8. 图纸质量：施工图纸应保持清晰、干净，并采用正确的绘图方法和工具。
图纸上不得有破损、污渍或涂改的痕迹，以免造成误解或误判。
9. 图纸审查：施工图纸在绘制完成后，应由专业人员进行审查。
审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。
审查人员需要对图纸进行逐一查看，并做出意见和建议。
10. 存档和归类：施工图纸完成后，应进行存档和归类。
存档的目的是保留图纸以备复查，归类的目的是方便查找和使用。
以上是施工图制图规范的一些要点，对于保证施工图的质量和有效性有着重要的影响。
规范对初步设计图纸深度要求
规范对初步设计图纸深度要求在建筑工程项目中，初步设计图纸是至关重要的一环。
它不仅是设计理念的初步呈现，更是后续详细设计和施工的基础。
然而，要确保初步设计图纸的质量和有效性，就必须对其深度有明确且规范的要求。
初步设计图纸的深度要求首先体现在建筑的总体布局上。
这包括建筑的位置、朝向、与周边环境的关系等方面。
图纸应当清晰地展示出建筑在场地中的位置，以及与周边道路、建筑物、景观等元素的衔接情况。
比如，建筑物的出入口设置是否合理，是否方便人员和车辆的通行；消防通道的规划是否符合相关规范，能否确保在紧急情况下的安全疏散。
在功能分区方面，初步设计图纸要明确划分出不同的使用区域，如办公区、居住区、商业区等。
每个区域的面积、空间尺度以及相互之间的联系都应在图纸中有所体现。
例如，在一个综合商业建筑中，购物区、餐饮区和娱乐区的分布要合理，既能满足消费者的多样化需求，又能保证各个区域之间的人流顺畅，互不干扰。
建筑的造型和外立面设计也是初步设计图纸的重要内容。
这包括建筑的整体风格、色彩搭配、材质选择等。
图纸应提供多个视角的外观效果图，让人们能够直观地感受到建筑的外观形象。
同时，还应标注出主要的建筑构件和装饰元素的尺寸和位置，以便对建筑的外观效果有更准确的把握。
结构设计方面，初步设计图纸要给出建筑的结构体系、主要构件的布置以及初步的计算参数。
例如，是采用框架结构、剪力墙结构还是其他结构形式；柱子、梁、板等构件的尺寸和位置要大致确定；对于特殊的结构部位，如转换层、大跨度空间等，要有初步的处理方案和计算分析。
给排水系统的初步设计图纸应包括水源的接入位置、供水方式、排水体制以及主要管道的走向和管径等。
电气系统要明确电源的引入方式、配电箱的位置、照明和插座的布置等。
暖通空调系统则要确定空调方式、风道的走向、设备的选型等基本信息。
这些系统的设计要相互协调，确保建筑的使用功能得到满足，同时也要考虑节能和环保的要求。
在防火设计方面，初步设计图纸要符合相关的防火规范。
装饰工程设计图纸规范试行规定
装饰工程设计图纸规范试行规定一、总则为了提高装饰工程设计图纸的质量，确保装饰工程的顺利进行，特制定本规范试行规定。
本规定适用于各类装饰工程的设计图纸，包括住宅、商业、办公等场所的装饰设计。
二、图纸内容要求（一）平面图1、应准确标明原始建筑结构的墙体、门窗、梁柱等位置和尺寸。
2、清晰展示新设计的墙体、隔断、家具布置等。
3、标注房间的名称、面积以及地面材质的种类和铺设范围。
（二）顶面图1、准确反映吊顶的造型、标高、材质和灯具布置。
2、注明吊顶上的各类检修口、风口等位置和尺寸。
（三）立面图1、各个房间的主要立面都应有相应的立面图。
2、详细标注墙面的装饰材料、造型、尺寸以及门窗的高度和位置。
（四）剖面图1、对于复杂的结构和造型，应绘制剖面图以展示内部构造和连接方式。
2、标注剖切面的标高、材料和尺寸。
（五）节点详图1、对关键的节点，如阴阳角、收口处、门窗套等，应绘制详细的节点图。
2、节点图应清晰表达材料的交接关系、施工工艺和尺寸要求。
（六）电气图1、包括照明布置图、插座布置图和电气系统图。
2、标明灯具的类型、位置和控制方式，插座的数量、位置和类型。
（七）给排水图1、如有涉及，应绘制给排水布置图。
2、标注水管的走向、管径、阀门位置和卫生洁具的布置。
三、图纸标注要求（一）尺寸标注1、所有尺寸标注应清晰、准确，采用公制单位。
2、尺寸线应与被标注的对象平行或垂直，避免倾斜。
3、标注的尺寸应包括总尺寸、分段尺寸和细部尺寸。
（二）文字标注1、文字应简洁明了，字体大小适中，易于辨认。
2、标注的内容应包括材料名称、规格、颜色、工艺要求等。
（三）符号标注1、应使用统一的符号来表示各类设备、构件和材料。
2、符号的含义应在图纸中加以说明。
四、图纸比例要求（一）平面图、顶面图、立面图等常用比例为 1:50、1:100。
（二）节点详图常用比例为 1:5、1:10、1:20。
五、图纸绘制要求（一）线条1、线条应粗细分明，轮廓线用粗线，内部填充和辅助线用细线。
设计图纸的规范细则
设计图纸的规范细则在工程建设、产品制造等众多领域，设计图纸是将创意和构想转化为实际可操作方案的重要工具。
一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图，还能为后续的施工、生产等环节提供可靠的依据，减少误解和错误，提高工作效率和质量。
为了确保设计图纸的质量和有效性，以下将详细阐述设计图纸的规范细则。
一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸，如 A0、A1、A2、A3 等，并确保在整个项目中保持统一。
2、边框与标题栏图纸四周应绘制边框，边框的宽度和样式应符合相关标准。
标题栏应位于图纸的右下角，包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。
3、图面布局图形应布置合理，留出足够的空间用于标注尺寸、注释和技术要求等。
不同类型的图形元素（如线条、符号、文字等）应层次分明，避免相互重叠和混淆。
二、图形绘制1、线条类型与用途根据不同的表达内容，使用不同类型的线条，如实线、虚线、点划线等。
实线用于表示物体的可见轮廓，虚线用于表示不可见轮廓，点划线用于表示中心线等。
2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例，确保图形能够清晰地展示物体的形状和结构。
比例应在标题栏中明确标注。
3、投影方法通常采用正投影法绘制图形，以保证物体的形状和尺寸能够准确地表达。
对于复杂的物体，可以采用多个视图（如主视图、俯视图、左视图等）来全面展示其特征。
4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。
标注应清晰、准确，包括尺寸标注、公差标注、表面粗糙度标注等，标注的字体大小和样式应统一。
三、尺寸标注1、尺寸基准选择合适的尺寸基准，确保所标注的尺寸能够准确地反映物体的形状和位置关系。
2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注，尺寸线应与被标注的轮廓线保持适当的距离，尺寸数字应位于尺寸线的上方或中断处，且字头朝上或朝左。
3、公差标注对于有公差要求的尺寸，应按照相关标准进行标注，明确公差的类型（如尺寸公差、形位公差等）和数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

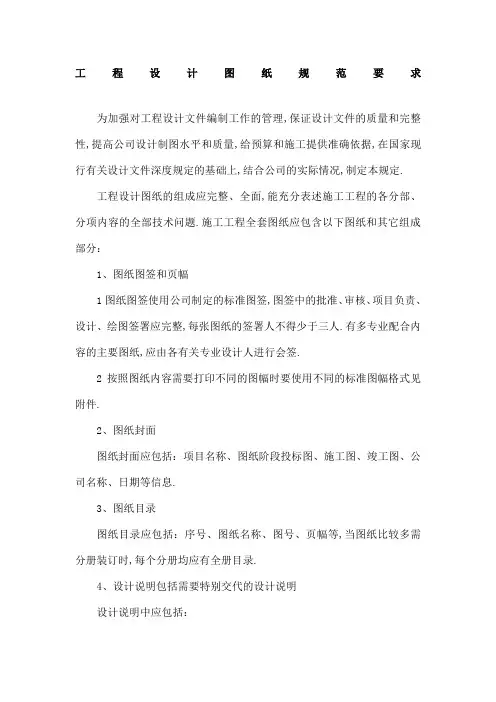

工程设计图纸规范要求
为加强对工程设计文件编制工作的管理，保证设计文件的质量和完整性，提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家现行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规定。
工程设计图纸的组成应完整、全面，能充分表述施工工程的各分部、分项内容的全部技术问题。
施工工程全套图纸应包含以下图纸和其它组成部分：
1、图纸图签和页幅
（1）图纸图签使用公司制定的标准图签，图签中的批准、审核、项目负责、设计、绘图签署应完整，每张图纸的签署人不得少于三人。
有多专业配合内容的主要图纸，应由各有关专业设计人进行会签。
（2）按照图纸内容需要打印不同的图幅时要使用不同的标准图幅格式（见附件）。
2、图纸封面
图纸封面应包括：项目名称、图纸阶段（投标图、施工图、竣工图）、公司名称、日期等信息。
3、图纸目录
图纸目录应包括：序号、图纸名称、图号、页幅等，当图纸比较多需分册装订时，每个分册均应有全册目录。
4、设计说明（包括需要特别交代的设计说明）
设计说明中应包括：
（1）设计依据；
（2）各子系统机房位置、设计功能、桥架规格、管材规格和安装方式、线缆规格型号、终端点数量、终端点安装方式和高度；
（3）图例：序号、图例符号、名称；
4、系统图
（1）标明所有设备数量；
（2）标明线缆型号规格和数量；
（3）标明设备安装位置；
5、机房布置图
（1）按照机柜、操作台实际尺寸比例绘制安装位置，标示机柜、操作台在机房内具体尺寸位置。
（2）绘制机柜内所有设备安装位置、操作台上设备安装位置。
6、点位对照表
（1）监控与报警系统：摄像机点位表、报警防区点位表（包括防区归属防区模块）、报警联动对应表、矩阵切换队列表。
（2）综合布线系统：语音、信息点列表、机房机柜配线架点位标号表。
（3）楼宇自动控制系统：各子系统监控原理图、各子系统接线及标号图、网络图、点数配置表。
（4）门禁系统：各控制器地址编号、各控制器对应控制读卡器、读卡器对应门表。
7、设备材料清单
8、平面图
（1）所有现场设备按照图例进行平面布置。
（2）绘制桥架、管路路由，标示桥架、管路规格型号和安装方式。
（3）标示线缆规格型号和数量。
（4）施工图和竣工图要求标示设备统一编号。
（5）接线端子箱要单独放大绘制接线端子编号和线缆压接图。
（6）图层设置：各子系统设备单独设置图层、各子系统桥架、管路路由单独设置图层、标示说明单独设置图层，各图层颜色设置应用不同的颜色表示。
本规定自即日起执行。
二OO九年七月二十日。
