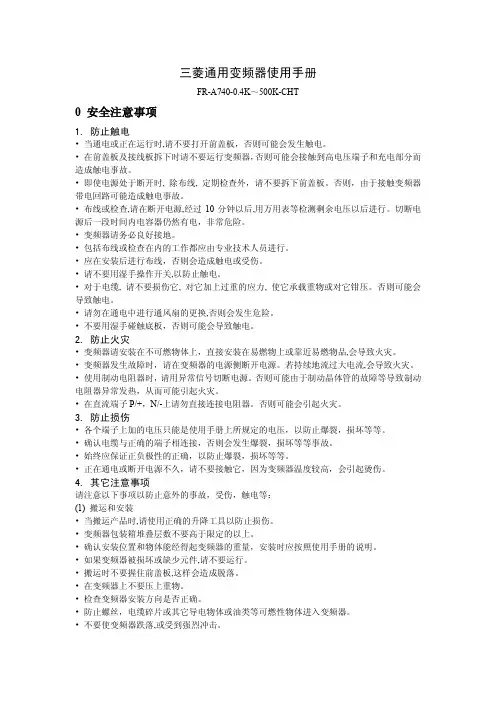

三菱通用变频器使用手册FR-A740-0.4K～500K-CHT0 安全注意事项1. 防止触电•当通电或正在运行时,请不要打开前盖板，否则可能会发生触电。

•在前盖板及接线板拆下时请不要运行变频器，否则可能会接触到高电压端子和充电部分而造成触电事故。

•即使电源处于断开时, 除布线, 定期检查外，请不要拆下前盖板。

否则，由于接触变频器带电回路可能造成触电事故。

•布线或检查,请在断开电源,经过10分钟以后,用万用表等检测剩余电压以后进行。

切断电源后一段时间内电容器仍然有电，非常危险。

•变频器请务必良好接地。

•包括布线或检查在内的工作都应由专业技术人员进行。

•应在安装后进行布线，否则会造成触电或受伤。

•请不要用湿手操作开关,以防止触电。

•对于电缆, 请不要损伤它, 对它加上过重的应力, 使它承载重物或对它钳压。

否则可能会导致触电。

•请勿在通电中进行通风扇的更换,否则会发生危险。

•不要用湿手碰触底板，否则可能会导致触电。

2. 防止火灾•变频器请安装在不可燃物体上，直接安装在易燃物上或靠近易燃物品,会导致火灾。

•变频器发生故障时，请在变频器的电源侧断开电源。

若持续地流过大电流,会导致火灾。

•使用制动电阻器时，请用异常信号切断电源。

否则可能由于制动晶体管的故障等导致制动电阻器异常发热，从而可能引起火灾。

•在直流端子P/+，N/-上请勿直接连接电阻器。

否则可能会引起火灾。

3. 防止损伤•各个端子上加的电压只能是使用手册上所规定的电压，以防止爆裂，损坏等等。

•确认电缆与正确的端子相连接，否则会发生爆裂，损坏等等事故。

•始终应保证正负极性的正确，以防止爆裂，损坏等等。

•正在通电或断开电源不久，请不要接触它，因为变频器温度较高，会引起烫伤。

4. 其它注意事项请注意以下事项以防止意外的事故，受伤，触电等：(1) 搬运和安装•当搬运产品时,请使用正确的升降工具以防止损伤。

•变频器包装箱堆叠层数不要高于限定的以上。

•确认安装位置和物体能经得起变频器的重量，安装时应按照使用手册的说明。

三菱变频器使用说明书

第一章FR-E540变频器使用说明一、FR—E540变频器（一）FR—E540变频器简介FR—E540变频器是日本三菱公司为了适应现代工厂自动化进程而开发的一种新型多用途变频器。

它除保持了以往三菱变频器功能强大、操作便捷等优点之外，还可以应用于现代工业各种控制网络中，以便发挥更大的远程控制功能，从而实现智能化工厂（Smart Factory）的目标。

（二）参数说明功能参数号名称设定范围最小设定单位出厂设定基本功能0 转矩提升0~~30% 0.1% 6%/4%1 上限频率0~~120Hz 0.01 Hz 120Hz2 下限频率0~~120Hz 0.01 Hz 0Hz3 基波频率0~~400Hz 0.01 Hz 50Hz4 三速设定（高速）0~~400Hz 0.01 Hz 50Hz5 三速设定（中速）0~~400Hz 0.01 Hz 30Hz6 三速设定（低速）0~~400Hz 0.01 Hz 10Hz7 加速时间0~3600s/0~360s 0.1s/0.01s 5s/10s8 减速时间0~3600s/0~360s 0.1s/0.01s 5s/10s9 电子过电流保护0~~500A 0.01A 额定输出电流79 操作模式选择0~4, 0~8 1 0注：其他功能参数参见FR—E540变频器操作手册。

二、FR—PA02—02操作面板（一）FR—PA02—02用于FR-E540变频器运行、频率的设定，运行指令监视，参数设定及错误显示等。

其面板图如下：各键表示按键说明RUN键正转运行指令键MODE键可用于选择操作模式或设定模式SET键用于确定频率和参数的设定上下键用于连续增加或降低运行频率在设定模式中按下此键，则可以连续设定参数FWD键用于给出正转指令REV键用于给出反转指令STOP/ERSET键用于停止运行用于保护功能动作输出停止时复位变频器单位表示，运行状态表示表示说明Hz 表示频率时，灯亮A 表示电流时，灯亮RUN 变频器运行时灯亮。

(完整版)三菱变频器操作简单说明.doc

按键表示按键MODE 键SET 键增减键FWD 键REV 键STOP/RESET 键单位 /运行状态显示显示HzAVMONPUEXTFWDREV操作面板三菱变频器操作说明可用于选作操作模式或设定模式用于确定频率和参数设定用于连续增加或降低运行频率，按下可改变频率在设定模式中按下此键，可连续设定参数用于给出正转指令用于给出反转指令用于停止运行用于保护功能动作输出停止复位变频器说明显示频率时点亮显示电流时点亮显示电压时点亮监视显示模式时点亮PU 操作模式时点亮外部操作模式时点亮正转闪烁反转闪烁1按 MODE 键改变监视状态单次按 MODE 键，将一次切换到监视模式、频率设定模式、参数设定模式、运行模式、帮助模式。

2显示监视器显示运转中的指令1）EXT 指示灯亮表示外部操作2）PU 指示灯亮表示 PU 操作3）EXT 和 PU 灯同时亮表示 PU 和外部操作组合方式注： 1）按 SET 键超过 1.5 秒能把电流监视模式改为上电监视模式2）在报警监视模式按SET 键超过 1.5 秒能显示最近 4 次的错误指示进入参数设定模式1、更改参数P77（参数写入禁止选择）为2。

2、更改参数P79（操作模式选择）：按现场实际控制方式选择。

（一般设定为3--外部和 PU组合方式设定）。

3、设定参数P1（上限频率,一般为50hz）、参数P7（加速时间）、参数P8（减速时间）、参数 P9（电子过电流保护— 1.1 倍电机额定电流）。

升降段注意多段速频率设定，根据端子接线情况设定是使用高P4、中 P5、低 P6 哪两个参数设定。

4、在参数写入时应按住SET 键 1.5 秒写入设定值并更新。

5、如在设定时依旧有问题可查找说明书的出错对策。

参数拷贝和复制出错（报警）定义操作面板显示 E.OC1名称内容检查要点加速时过电流断路加速运行中，当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出仅给 R1,S1 端子供电，输入启动信号时，也为此显示是否急加速运转输出是否短路主回路电源（ R,S,T）是否供电处理延长加速时间起动时， E.OC1 总是点亮的情况下，拆下电机再启动主回路电源（ R,S,T）是否供电操作面板显示 E.OC2名称定速时过电流断路内容定速运行中，当变频器输出电流超过额定电流的 200％时，保护回路动作，停止变频器输出检查要点负荷是否有急速变化输出是否短路处理取消负荷的急速变化操作面板显示 E.OC3名称减速时过电流断路内容减速运行中（加速、定速运行之外），当变频器输出电流超过额定电流的200％时，保护回路动作，停止变频器输出检查要点是否急减速运转输出是否短路电机的机械制动是否过早处理延长减速时间检查制动动作操作面板显示 E.OV1名称加速时再生过电压断路内容因再生能量，使变频器内部的主回路直流电压达到规定值的85％时，预报警（显示 RB），超过规定值时，保护回路动作，停止变频器输出，电源系统里发生的浪涌电压也可能引起动作检查要点加速度是否太缓慢处理缩短加速时间操作面板显示 E.OV2名称定速时再生过电压断路内容因再生能量，使变频器内部的主回路直流电压达到规定值的85％时，预报警（显示 RB），超过规定值时，保护回路动作，停止变频器输出，电源系统里发生的浪涌电压也可能引起动作检查要点负荷是否有急速变化处理取消负荷的急速变化必要时，请使用制动单元或电源再生变换器操作面板显示 E.OV3名称减速，停止时再生过电压断路内容因再生能量，使变频器内部的主回路直流电压达到规定值的85％时，预报警（显示 RB），超过规值时，超过规定值时，保护回路动作，停止变频器输出，电源系统里发生的浪涌电压也可能引起动作检查要点是否急减速运转处理延长减速时间减少制动频度必要时，请使用制动单元或电源再生变换器操作面板显示 E.THM名称电机过负荷断路（电子过流保护）内容过负荷以及定速运行时，由于冷却能力的低下，造成电机过热，变频器的内置电子过流保护检测达到设定值的85％时，预报警（显示TH），达到规定值时，保护回路动作，停止变频器输出，多极电机或两台以上电机运行时，电子过流保护不能保护电机，请在变频器输出侧安装热继电器检查要点电机是否在过负荷状态下使用处理减轻负荷恒转矩电机时，把 PR.71 设定为恒转矩电机操作面板显示 E.THT名称变频器过负荷断路（电子过流保护）内容如果电流超过额定电流的 150％，而未到过电流切断（ 200％以下）时，为保护输出晶体管，用反时限特性，使电子过流保护动作，听同志变频器输出（过负荷承受能力 150％ 60s）检查要点电机是否在过负荷状态下使用处理减轻负荷操作面板显示 E.IPF名称瞬时停电保护内容停电超过 15ms（与变频器输入切断一样）时，为防止控制回路误动作，瞬时停电保护功能动作，停止变频器输出，此时，异常警报输出检点为打开（ B-C）和闭合（ A-C ）如果停电持续时间超过 100ms，报警不输出，如果电源恢复时，启动信号是 ON，变频器将再启动（如果瞬时停电再 15ms 以内，变频器仍然运行）检查要点调查瞬时停电发生的原因处理修复瞬时停电准备瞬时停电的备用电源设定瞬时停电再启动的功能操作面板显示 E.UVT名称欠压保护内容如果变频器的电源电压下降，控制回路可能不能发挥正常功能或引起电机的转矩不足，发热的增加，为此，当电源电压下降到300V 以下时，停止变频器输出如果 P/+,P1 之间没有短路片，则欠电压保护功能动作检查要点有无大容量的电机启动P/+,P1 之间是否接有短路片或直流电抗器处理检查电源灯电源系统设备在 P/+,P1 之间连接短路片或直流电抗器操作面板显示 E.FIN名称散热片过热内容如果散热片过热，温度传感器动作，使变频器停止输出检查要点周围温度是否过高冷却散热片是否堵塞处理周围温度调节到规定范围内操作面板显示 E.GF名称输出侧接地故障过电流保护内容当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出检查要点电机，连接线是否接地处理排除接地的地方操作面板显示 E.OHT名称外部热继电器动作内容为防止电机过热，安装在外部热继电器或电机内部安装的温度继电器动作（接点打开）时，使变频器输出停止。

FR-DU04三菱变频器面板说明

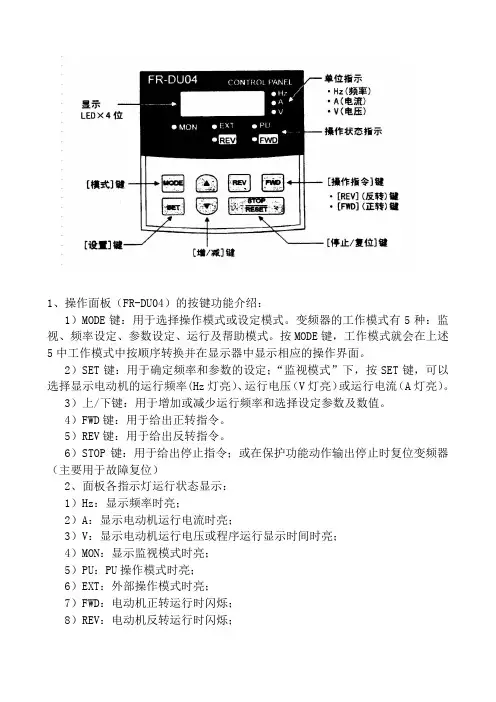

1、操作面板（FR-DU04）的按键功能介绍：
1）MODE键：用于选择操作模式或设定模式。

变频器的工作模式有5种：监视、频率设定、参数设定、运行及帮助模式。

按MODE键，工作模式就会在上述5中工作模式中按顺序转换并在显示器中显示相应的操作界面。

2）SET键：用于确定频率和参数的设定；“监视模式”下，按SET键，可以选择显示电动机的运行频率(Hz灯亮）、运行电压（V灯亮）或运行电流（A灯亮）。

3）上/下键：用于增加或减少运行频率和选择设定参数及数值。

4）FWD键：用于给出正转指令。

5）REV键：用于给出反转指令。

6）STOP键：用于给出停止指令；或在保护功能动作输出停止时复位变频器（主要用于故障复位）
2、面板各指示灯运行状态显示：
1）Hz：显示频率时亮；
2）A：显示电动机运行电流时亮；
3）V：显示电动机运行电压或程序运行显示时间时亮；
4）MON：显示监视模式时亮；
5）PU：PU操作模式时亮；
6）EXT：外部操作模式时亮；
7）FWD：电动机正转运行时闪烁；
8）REV：电动机反转运行时闪烁；。

三菱变频器的基本使用 1

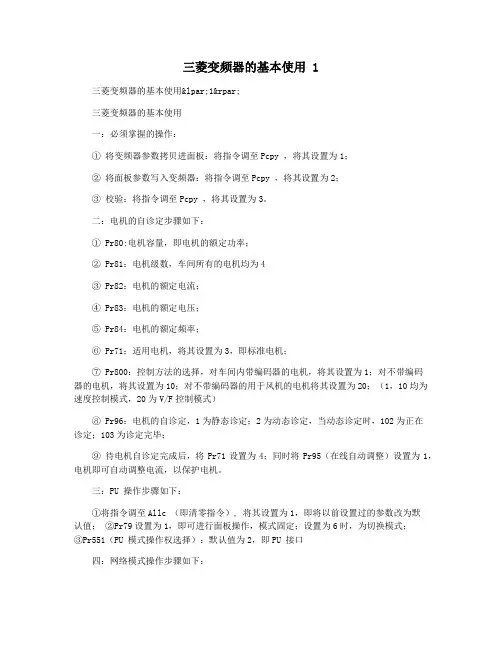

三菱变频器的基本使用 1三菱变频器的基本使用(1)三菱变频器的基本使用一：必须掌握的操作：① 将变频器参数拷贝进面板：将指令调至Pcpy ，将其设置为1；② 将面板参数写入变频器：将指令调至Pcpy ，将其设置为2；③ 校验：将指令调至Pcpy ，将其设置为3。

二：电机的自诊定步骤如下：① Pr80:电机容量，即电机的额定功率；② Pr81：电机级数，车间所有的电机均为4③ Pr82：电机的额定电流；④ Pr83：电机的额定电压；⑤ Pr84：电机的额定频率；⑥ Pr71：适用电机，将其设置为3，即标准电机；⑦ Pr800：控制方法的选择，对车间内带编码器的电机，将其设置为1；对不带编码器的电机，将其设置为10；对不带编码器的用于风机的电机将其设置为20；（1，10均为速度控制模式，20为V/F控制模式）⑧ Pr96：电机的自诊定，1为静态诊定；2为动态诊定，当动态诊定时，102为正在诊定；103为诊定完毕；⑨ 待电机自诊定完成后，将Pr71设置为4；同时将Pr95（在线自动调整）设置为1，电机即可自动调整电流，以保护电机。

三：PU 操作步骤如下：①将指令调至Allc （即清零指令）, 将其设置为1，即将以前设置过的参数改为默认值；②Pr79设置为1，即可进行面板操作，模式固定；设置为6时，为切换模式；③Pr551（PU 模式操作权选择）：默认值为2，即PU 接口四：网络模式操作步骤如下：① Pr79:设置为0，即网络模式，模式固定；设置为6时，为切换模式；（由PU 模式转换为网络模式时，即Pr79由1变为0时，须重新断电，才能转换为网络模式）② Pr340：上电时运行模式，设置为1；③ Pr342：设置为1，即可以在电机运行时设置参数；④ Pr345：设定站点号；（要求面板设定站点号，为安全起见，参数中也设定）⑤ Pr346：改参数包括波特率，输出集合，输入集合，车间都设置为132；五：其它参数：① Pr1：上限频率；Pr2：下限频率；（上限值为120HZ; 下限值为0HZ ）② Pr18：高速上限频率;(当频率超过120HZ 时，对其设置，其范围为120HZ ～400HZ) ③ Pr7:加速时间；Pr8：减速时间；④ Pr369：编码器脉冲数；（默认值为1024）六：其它注意事项：① 变频器故障一般处理方法：先检查负载，后检查参数的设定；② 变频器放太久未使用，需要使用低压24V 电源于PN 端对电容充下电；③ 故障报警EEP 为编码器相位错误; 先对参数Pr359设置，看其是否仍报；若仍然报警，则需要对编码器及编码器卡的接线进行检查。

三菱变频器简易参数设置

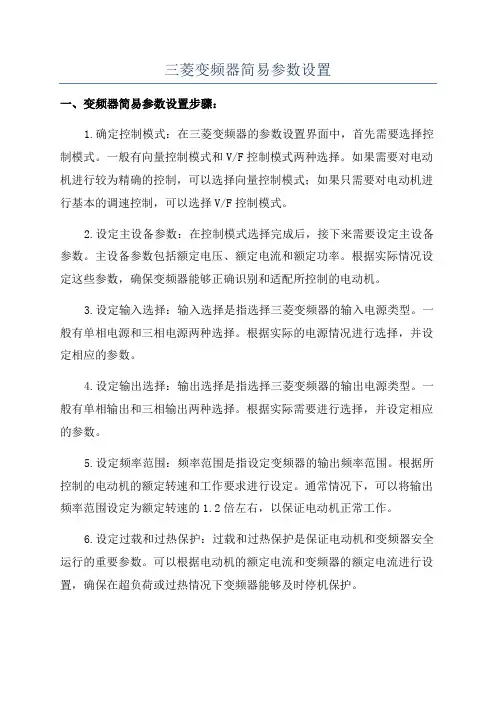

三菱变频器简易参数设置一、变频器简易参数设置步骤：1.确定控制模式：在三菱变频器的参数设置界面中，首先需要选择控制模式。

一般有向量控制模式和V/F控制模式两种选择。

如果需要对电动机进行较为精确的控制，可以选择向量控制模式；如果只需要对电动机进行基本的调速控制，可以选择V/F控制模式。

2.设定主设备参数：在控制模式选择完成后，接下来需要设定主设备参数。

主设备参数包括额定电压、额定电流和额定功率。

根据实际情况设定这些参数，确保变频器能够正确识别和适配所控制的电动机。

3.设定输入选择：输入选择是指选择三菱变频器的输入电源类型。

一般有单相电源和三相电源两种选择。

根据实际的电源情况进行选择，并设定相应的参数。

4.设定输出选择：输出选择是指选择三菱变频器的输出电源类型。

一般有单相输出和三相输出两种选择。

根据实际需要进行选择，并设定相应的参数。

5.设定频率范围：频率范围是指设定变频器的输出频率范围。

根据所控制的电动机的额定转速和工作要求进行设定。

通常情况下，可以将输出频率范围设定为额定转速的1.2倍左右，以保证电动机正常工作。

6.设定过载和过热保护：过载和过热保护是保证电动机和变频器安全运行的重要参数。

可以根据电动机的额定电流和变频器的额定电流进行设置，确保在超负荷或过热情况下变频器能够及时停机保护。

7.设定制动方式：制动方式是指在变频器停机时，对电动机的制动方式选择。

一般有自由停机、减速停机和快停机三种选择。

根据具体应用需求选择相应的制动方式，并设定相应的参数。

8.设定调速曲线：调速曲线是指设置变频器的调速性能。

根据实际需要，可以选择线性曲线、S型曲线或者自定义曲线等不同形状的调速曲线，并进行相应的参数设定。

9.保存设置参数：在所有参数设置完成后，将所有参数进行保存，以确保设定的参数能够在下次启动时继续生效。

二、变频器简易参数设置注意事项：1.首先，根据实际情况选择合适的参数设置。

不同的应用场景可能需要不同的参数设定，需要根据具体需求进行选择。

三菱变频器使用手册
