自动叠片式过滤器
叠片式过滤器设计方案
叠片式过滤器设计方案河北科瑞达仪器科技有限公司2007年7月一、简介叠片过滤器主要是为过滤器反洗控制设计的，具有以下特点：1、用户可选择不同的结构形式：系统是否具有以下设备：主阀（是/否）；水表（是/否）；报警装置（是/否）。
2、输入：1个压差计（开关信号），1个低压保护开关（开关信号），1个水表（开关信号）。
3、所有可定义的参数包括：工作周期（0-9999分钟）；反洗时间（0-299秒）；相邻过滤头反洗间隔时间（0-99秒）；压差延时（0-49秒）；无效反洗的次数（1-9次）；过滤头数量（3-10个）。
4、电磁阀的自动检测。
5、时间间隔控制启动冲洗。
6、压差控制启动冲洗。
7、水表所测定的流量控制启动冲洗。
8、人工启动冲洗。
二、设置设置包括以下几个过程：1、设备的连接：在设定参数之前，需将设备正确地连接到接线端子上，接线图如下：1211109876543212924232929222921MM M M 过滤头12529M过滤头2过滤头4过滤头3主阀01L1N2、设置配置的过程：在设置过程中，需选定适当的参数。
用户将回答以下问题 A.系统中是否含有主阀；B.系统中是否需用水表显示冲洗循环的水量；C.系统中是否有设备报警装置；系统开机8秒后，显示屏将进入设置界面：为了使控制器适合用户的使用要求，必须对系统进行配置，按下若肯定，则按一下“是”键（系统启动时要先打开主阀，系统关闭时要关闭主阀）；若否定，则按一下“否”键（不用控制主阀）。
然后，用户将被询问系统中是否有水表。
显示屏显示为：若肯定，则按一下“是”键（显示界面将显示水的流量）；若否定，则按一下“否”键（显示界面将不显示水的流量）。
然后，用户将被询问系统中是否有报警。
显示屏显示为：若肯定，则按一下“是”键（系统有故障，蜂鸣器报警）；若否定，则按一下“否”键（系统有故障，蜂鸣器不报警）。
然后显示屏将回到设置界面。
3.连接输入/输出设备：A.压差计-测量过滤器入口和出口的压差，当测量值超过预定值启动反洗。
叠片盘式过滤器说明书
3．1 叠片过滤的工作原理
杂质
叠片
图 3—1
叠片过滤器的滤芯 …… 叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘 片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量 的空腔和不规则的通路，这些通路由外向里不断缩小。过滤时，这些通路导致水的紊流， 最终促使水中的杂质被拦截在各个交叉点上。如把盘片叠加安装在过滤芯骨架上，在弹簧 和进水的压力作用下就形成了一个外松内紧的过滤单元。每个过滤单元中被弹簧和水压压 紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为 12 － 14 mm，叠片材 质为优质工程塑料，耐磨性极高。辅以不锈钢弹簧支撑，结构坚固。反冲水流沿叠片内壁 切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保 证所有污物均被有效洗净并排出。可使用时间间隔和压力差控制反冲洗的所有步骤。一旦 设定完毕，即可长期使用。自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自 动反冲洗过程。采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高 过滤性能、过滤水质非常有利， 又可大大减少反洗用水量，通常自耗水量约为 50L-100L （单个过滤单元一次反洗耗水） 。盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精 度。 原理解释如图 3—1
-4-
图 3—4（内源过滤图）
图 3—5（内源反冲洗图）
-5-
四、控制器的使用
4.1 输入/输出点功能说明
4.1.1 输入信号：4 个（常开无源接点） 压差信号输入 进水压力上限 出水压力上限（仅限内源反冲洗有效） 出水压力下限（仅限内源反冲洗有效）
4.1.2 输出信号：18 个（3A/24V） 16 个点控制清洗电磁阀：每个控制 1 个直流 24V 电磁阀。 2 个点控制阀门：控制单相交流电动阀门或电磁阀。 外源反冲洗时，输出点的动作随反冲洗阀门动作同步，反冲电磁阀门动
叠片过滤介绍
红色 130
PP/尼龙
黑色 100
绿色 55
灰色 20
独特叠片设计，微米级精确过滤 创新的深层过滤设计可捕获大量杂质 高级工程塑料，可适合复杂流体过滤 长时间工作，仅需少量的维修和清晰 叠片单元出厂前即组装好，可直接使用
第二代 SPIN KLIN 叠片式全自动反冲洗过滤器和技术:
水冷却循环水
废水过滤
废 物
水 处
直 理
接 前
过 过
滤 滤
排 中
放 水
生 回
降低水中颗粒性 BOD，COD，降低水中杂 质和有机活体（细菌，藻类，寄生虫）
所有行业
用前过滤
食品饮料， 造纸 ，纺 织，
一 般 用 水 过 总进水喷洗水，清洗水 去除水中杂质，使水达到应用要求，保护
化工， 采矿 ，电子和铸造
当到达一定压差时或时间，系统自动进入反洗状
在过滤状态下，原液从外面通过叠片，过滤叠片
态，控制器控制阀门改变水流方向，反冲水压拉
在弹簧力和液力的作用下被紧紧地压在一起，杂
升弹簧使叠片被松开，位于 ＳＰＩＮ ＫＬＩＮ 柱上的喷
质颗粒截留在叠片交叉点，经过过滤的液体从过
嘴沿切线喷射，使叠片旋转，将截留在叠片上的
保 护 离 子 交 保护离子交换树脂
换器和树脂
捕捉
下游树脂捕捉器：
去除水中大的杂质, 软性杂质,纤维性杂质, 有效保护树脂, 延长再生时间, 节约反冲水
各行业的锅炉水处理 软化和去离子处理
，水
和更换成本
海水过滤
海水淡化预过滤，海水 去除杂质和海水微生物活体，全塑系统耐 海水淡化，海水养殖，海
养殖，海水冷却循环水 腐蚀
3?Twin 40m3/h 27m3/h 13m3/h 320mm 865mm
叠片式vs管道式vs石英砂性能比较

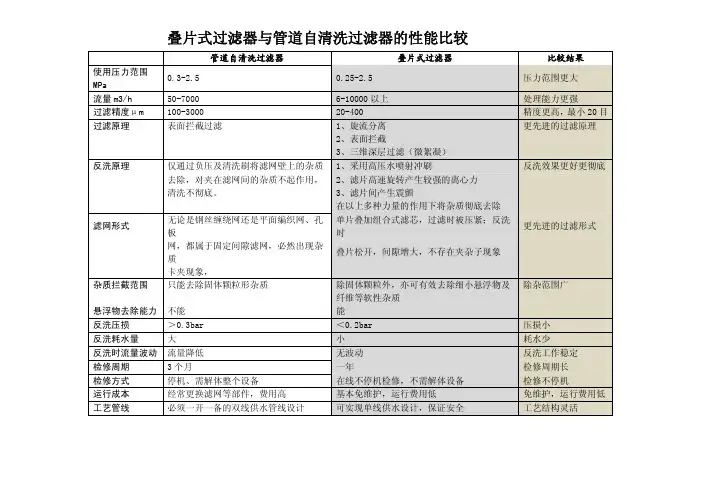

叠片式过滤器与管道自清洗过滤器的性能比较管道自清洗过滤器 叠片式过滤器 比较结果使用压力范围MPa0.3-2.5 0.25-2.5 压力范围更大流量m3/h 50-7000 6-10000以上 处理能力更强过滤精度μm 100-3000 20-400 精度更高，最小20目过滤原理 表面拦截过滤 1、旋流分离 更先进的过滤原理2、表面拦截3、三维深层过滤（微絮凝）反洗原理 仅通过负压及清洗刷将滤网壁上的杂质 1、采用高压水喷射冲刷 反洗效果更好更彻底去除，对夹在滤网间的杂质不起作用， 2、滤片高速旋转产生较强的离心力清洗不彻底。
3、滤片间产生震颤在以上多种力量的作用下将杂质彻底去除滤网形式 无论是钢丝缠绕网还是平面编织网、孔板单片叠加组合式滤芯，过滤时被压紧；反洗时更先进的过滤形式 网，都属于固定间隙滤网，必然出现杂质叠片松开，间隙增大，不存在夹杂子现象卡夹现象，杂质拦截范围 只能去除固体颗粒形杂质 除固体颗粒外，亦可有效去除细小悬浮物及 除杂范围广纤维等软性杂质悬浮物去除能力 不能 能反洗压损 ＞0.3bar ＜0.2bar 压损小反洗耗水量 大 小 耗水少反洗时流量波动 流量降低 无波动 反洗工作稳定检修周期 3个月 一年 检修周期长检修方式 停机、需解体整个设备 在线不停机检修，不需解体设备 检修不停机运行成本 经常更换滤网等部件，费用高 基本免维护，运行费用低 免维护，运行费用低工艺管线 必须一开一备的双线供水管线设计 可实现单线供水设计，保证安全 工艺结构灵活叠片式过滤器与石英砂过滤器的性能比较石英石英砂过滤器 叠片过滤器流量 单体流量小于500m3/h 6-10000m3/h以上压力范围 ＜0.6MPa 0.25-2.5MPa采用石英砂等滤料，在过滤过程 采用叠片组合滤芯，不需经常更换 过滤介质中容易产生泥团，需经常更换 叠片使用寿命3年以上深层过滤 1、旋流分离过滤形式2、表面拦截3、三维深层过滤（微絮凝）外源反洗，需单独设立反洗水和 可采用内源反洗，不需另设反洗源 反洗源选择空气管路采用气、水混合反冲，容易出现 1、采用高压水喷射冲刷乱层和跑料现象，产生二次污染 2、滤片高速旋转产生较强的离心力 反洗原理3、滤片间产生震颤在以上多种力量的作用下将杂质彻底去除，不存在二次污染等现象反洗耗水量 很高，需单设反洗水储水池 极低，可直接排放到污水厂反洗方式 需停机反洗 在线不停机反洗检修方式 停机、需解体整个设备 在线不停机检修，不需解体设备投资成本 大 低运行成本 经常更换滤网等部件，费用高 基本免维护，运行费用低 体积 占地大，土建设施投资高 占地小，无需土建设施。
过滤器的原理及参数选型及计算
阿速德叠片过滤系统阿速德凹槽式叠片使表面过滤和深层过滤有效结合结合，，过滤效果达到高度安全性和可靠性过滤效果达到高度安全性和可靠性。
颗粒沿水路凹槽被拦截颗粒沿水路凹槽被拦截。
叠片水路形状的设计使被过滤水和过滤元件更大面积接触使被过滤水和过滤元件更大面积接触，，以增加有效过滤面积过滤面积。
叠片质量决定过滤质量凹槽式叠片过滤凹槽式叠片过滤：：高度的准确性和可靠性过滤叠片叠片过滤的优势阿速德在过滤工业的发展着眼于叠片过滤器的开发与制造。
深层三维过滤离心效果保护过滤安全可靠高抗压性长时间运行安全维护简便精密模具工艺的沟槽保障高质量叠片独特的过滤元件设计精益求精的加工技术多种供选择的过滤精度叠片对所有过滤器的兼容可换性：手动过滤器和自动过滤器阿速德叠片过滤过滤精度200微米130微米100微米50微米根据所需可提供其它过滤精度20微米叠片过滤优势第二过滤第二过滤阶段阶段-叠片表面过滤深层三维过滤第一过滤第一过滤阶段阶段-叠片横截面过滤表面二维过滤1个过滤阶段-网式过滤器进水口出水口。
杂质颗粒在叠片表面被阻挡叠片过滤优势:更大的有效过滤面积当水穿过沟槽时被过滤，杂质颗粒被截留在叠片的凹槽中。
被过滤水从外面进入到压紧叠片层的内部，叠片两面为沟槽水路。
叠片过滤器对于不同水质中的不同杂质颗粒都具有效性。
叠片过滤器特殊设计的沟槽表面尤其对于容易变形的异形杂质颗粒具有特殊的拦截效果。
适用于不同水质阿速德叠片过滤器对于其标明过滤精度以上粒径的杂质截留能力（去除率）为100%，同时，也可以截流部分粒径大小小于其标明过滤精度的杂质，此去除率取决于以下因素：•与水路尺寸相关的杂质颗粒尺寸形状与叠片横断面积及长度的关系•颗粒的种类•其他已经截留在叠片表面的杂质颗粒对新截留杂质颗粒所形成的随机性拦截效果。
如图所示叠片过滤优势：截留不同杂质颗粒的能力叠片组被压缩成为一个整体结构形成的实心力叠片组被压缩成为一个整体结构形成的实心力，，对强压差产生特殊的抵抗能力对强压差产生特殊的抵抗能力。
叠片过滤与网式过滤的比较
Degremont, France
保护超滤 Membranes, 饮料 水 270 m3/h, 130 microns
Glaslough, Ireland, Drinking Water Pre-filtration to Multi-Media Sand and Carbon Filter The Irish Minister Visit
See CATI test results
一层过滤，易变形和长方体的杂质是很容易通过的。
The Spin Klin (自动反冲洗叠片过滤器) 是多层过滤器，对 水中杂质是相当有效的( >25-50µ)。
A1
SeeIWWA test results
See CATI test results
A1
A1
对于长方形和易变形的颗粒, 过滤处理就是 一种概率性。 750 µ 34 µ 600µ
要在过滤处理中达到较高的过滤效果，多层过滤是有必要 的。
Filtration of large particles ( >25-50µ) is a process of Mechanical filtration.

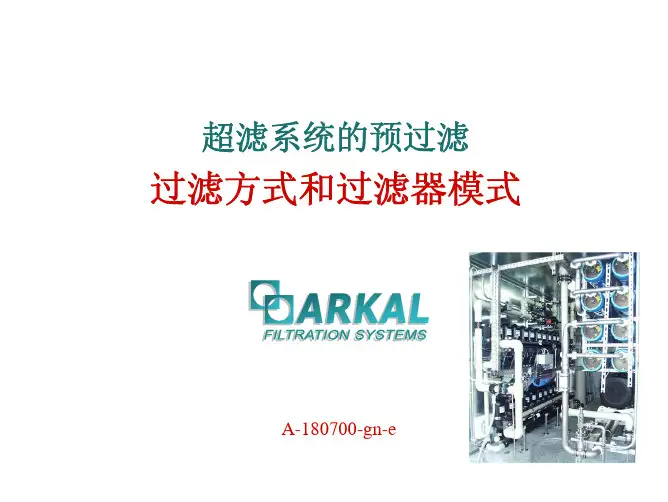

超滤系统的预过滤
过滤方式和过滤器模式
A-180700-gn-e
过滤就是从水中分离悬浮颗粒
在众多复杂应用中，过滤是比较有效和重要的部 分，自然界中的杂质99%以上是不规则的。
有两个标准选择正确的过滤系统:
1. 过滤效果，能把 大于过滤孔径的颗 粒拦截。
确定一个实际需要的粒径（根据特殊的应用） 大于这个粒径的颗粒必须被去除以保护水处理 系统和下游水系统(如微滤膜)
叠片过滤器优点叠片过滤器使用说明
叠片过滤器优点叠片过滤器使用说明1.较大的过滤面积：叠片过滤器由多个滤片组成，每个滤片都有自己的过滤面积，相互叠加后可以提供更大的过滤面积。
这意味着可以更高效地过滤大量液体，减少维护时间和频率。
2.高过滤效率：叠片过滤器采用逐层过滤的方式，悬浮物和颗粒在通过每一层滤材时都会遭到过滤和截留。
这种逐层过滤可以更彻底地去除杂质，提供更高的过滤效率。
3.优异的固液分离效果：叠片过滤器可以有效地将固体和液体分离，实现杂质的运行和收集。
这对于处理含有大量悬浮物和颗粒的液体尤为重要，可以提高液体的纯度和清澈度。
4.宽泛的应用范围：叠片过滤器适用于不同类型的液体过滤，包括水处理、化工、食品饮料、制药等行业。
它可以处理各种粘度和浓度的液体，具有很强的适应性和可扩展性。
5.易于维护和更换：叠片过滤器的维护和更换相对较为简单，只需要将滤片取出清洗或更换即可。
与其他滤器相比，其维护成本和时间成本较低，更加便捷。
1.预处理液体：在使用叠片过滤器之前，需要对待过滤液体进行预处理。
这包括去除大颗粒物、悬浮物和沉淀物等。
可以通过沉淀槽、沉淀池或其他适当的预处理设备实现。
2.装配滤片：将滤片按照规定的顺序叠放在过滤器的滤片槽中。
确保每层滤片之间有足够的间隔和接触面，以便液体能够顺畅通过滤片。
3.设定操作参数：根据液体的特性和需要，设定合适的操作参数。
包括过滤速度、压力、温度等。
根据液体的特性和杂质的大小，可以调整操作参数以获得最佳的过滤效果。
4.启动过滤器：将预处理好的液体通过滤器的进料口输入，启动过滤器。
调整操作参数以适应液体的流速和过滤效率。
监测滤液的澄清度和流量，确保过滤效果和操作稳定。
5.维护和更换滤片：根据实际情况，定期维护和更换滤片。
可以通过反冲洗、冲击等方式清洗滤片，去除附着的污垢。
当滤片达到一定程度的堵塞或使用寿命时，需要进行更换。
总之，叠片过滤器是一种高效、可靠的液体过滤装置，具有较大的过滤面积和高过滤效率。
在使用时，需要注意预处理液体、合理设置操作参数，并及时进行滤片的维护和更换。
Arkal叠片式过滤器
Arkal叠片式过滤器rkal 叠片式过滤器是过滤技术的一次创新，其用户遍布美国、欧洲、澳大利亚等。
与传统的过滤器相比，Arkal 过滤器具有如下的技术特点：精确过滤：可根据用水要求选择不同精度的过滤叠片，有20μ、55μ、00μ、130μ、200μ、400 μ等多种规格。
高效反洗：高速和彻底的反洗，只需7-15秒左右即可完成，反洗耗水量低于过滤水量的0.5%。
全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小。
标准模块化：标准模块化系统设计，用户可按需配置，简单灵活，互换性强。
节省占地：可灵活利用边角空间，因地制宜安装，占地很少。
如300立方米/小时的处理水量，一般水质，过滤为等级100μ的设备占地仅3平方米。
运行可靠维护简单：几乎不需日常维护，安装操作方便，部件100%经工厂检测和试运转，不需专用工具，所需备品备件很少使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。
第二代SPIN KLIN叠片式全自动反冲洗过滤器和技术:PIN KLIN自动反冲洗过滤器是叠片式过滤器的优点的进一步发挥，SPIN KLIN过滤器和一般叠片式过滤器的不同之出是在于它的专利设计的内撑，一体式内撑上有一组弹簧，一个活塞，和三组反冲喷嘴，他们配合其他控制系统共同作用达到高效过滤和完全反冲的功效。
过滤器共有两种运行状态：过滤状态和反洗状态。
在过滤状态下，原液从外面通过叠片，过滤叠片在弹簧力和液力的作用下被紧紧地压在一起，杂质颗粒截留在叠片交叉点，经过过滤的液体从过滤器中流出。
当到达一定压差时或时间，系统自动进入反洗状态，控制器控制阀门改变水流方向，反冲水压拉升弹簧使叠片被松开，位于SPINKLIN 柱上的喷嘴沿切线喷射，使叠片旋转，将截留在叠片上的杂质冲洗甩出。
反冲模式：．过滤液压反冲：使用过滤液的自身压力反冲，要求滤出液压力大于2.8公斤．空气辅助反冲，使用4.5-6bar的空气驱动过滤液反冲洗，空气流速约300L/M/SPINE．外源反冲，使用泵驱动反冲液反冲洗（可以是过滤液，可以是其他来源清洁液体），泵的压力大于3.5bar,流量为每10T/H/SPINE．空气辅助外源反冲，使用4.5-6bar的空气驱动其他来源清洁液体反冲洗过滤器基本参数最大工作压力* 10公斤最小反冲压力* 2.8公斤系统压力损失0.08-0.8公斤每SPINE单元设计流量（M3/Hr） 5 (20微米)，10（55 微米），15（大于100微米）反冲洗时每SPIN单元流速8-10立方米/小时反冲洗时每SPIN单元耗液量17-33升材料PP 或，NYLON最高工作温度* 70度对于超出此参数的过滤系统请咨询当地ARKAL公司代理ARKAL公司多年以来一直确保可信,准确和高效的过滤并提供全球性支持和服务.请与我们联系中国地址:上海莘庄工业园区春东路439号D2电话:86-21- 54830615/ 54830617 传真:86-21- 54830621 邮编:200001本站域名：阿科过滤系统公司版权所有，侵权必究。
