叠片式过滤器设计方案
叠片式过滤器设计方案河北科瑞达仪器科技有限公司2007年7月一、简介叠片过滤器主要是为过滤器反洗控制设计的，具有以下特点：1、用户可选择不同的结构形式：系统是否具有以下设备：主阀（是/否）；水表（是/否）；报警装置（是/否）。
2、输入：1个压差计（开关信号），1个低压保护开关（开关信号），1个水表（开关信号）。
3、所有可定义的参数包括：工作周期（0-9999分钟）；反洗时间（0-299秒）；相邻过滤头反洗间隔时间（0-99秒）；压差延时（0-49秒）；无效反洗的次数（1-9次）；过滤头数量（3-10个）。
4、电磁阀的自动检测。
5、时间间隔控制启动冲洗。
6、压差控制启动冲洗。
7、水表所测定的流量控制启动冲洗。
8、人工启动冲洗。
二、设置设置包括以下几个过程：1、设备的连接：在设定参数之前，需将设备正确地连接到接线端子上，接线图如下：1211109876543212924232929222921MM M M 过滤头12529M过滤头2过滤头4过滤头3主阀01L1N2、设置配置的过程：在设置过程中，需选定适当的参数。
用户将回答以下问题 A.系统中是否含有主阀；B.系统中是否需用水表显示冲洗循环的水量；C.系统中是否有设备报警装置；系统开机8秒后，显示屏将进入设置界面：为了使控制器适合用户的使用要求，必须对系统进行配置，按下若肯定，则按一下“是”键（系统启动时要先打开主阀，系统关闭时要关闭主阀）；若否定，则按一下“否”键（不用控制主阀）。
然后，用户将被询问系统中是否有水表。
显示屏显示为：若肯定，则按一下“是”键（显示界面将显示水的流量）；若否定，则按一下“否”键（显示界面将不显示水的流量）。
然后，用户将被询问系统中是否有报警。
显示屏显示为：若肯定，则按一下“是”键（系统有故障，蜂鸣器报警）；若否定，则按一下“否”键（系统有故障，蜂鸣器不报警）。
然后显示屏将回到设置界面。
3.连接输入/输出设备：A.压差计-测量过滤器入口和出口的压差，当测量值超过预定值启动反洗。

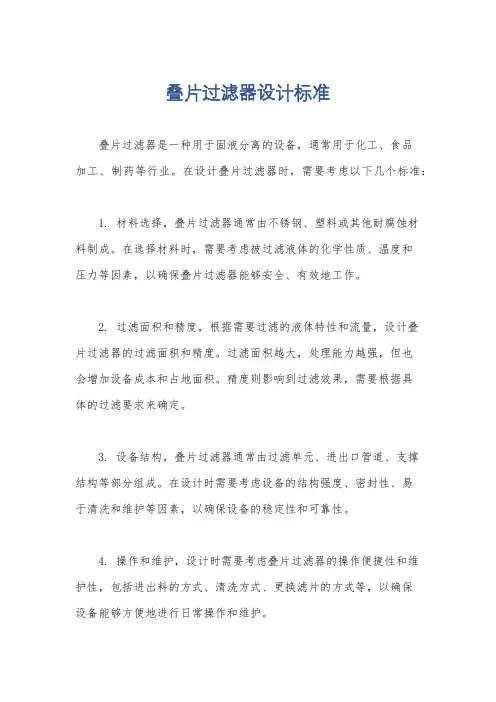

叠片过滤器设计标准
叠片过滤器设计标准
叠片过滤器是一种用于固液分离的设备，通常用于化工、食品
加工、制药等行业。
在设计叠片过滤器时，需要考虑以下几个标准：
1. 材料选择，叠片过滤器通常由不锈钢、塑料或其他耐腐蚀材
料制成。
在选择材料时，需要考虑被过滤液体的化学性质、温度和
压力等因素，以确保叠片过滤器能够安全、有效地工作。
2. 过滤面积和精度，根据需要过滤的液体特性和流量，设计叠
片过滤器的过滤面积和精度。
过滤面积越大，处理能力越强，但也
会增加设备成本和占地面积。
精度则影响到过滤效果，需要根据具
体的过滤要求来确定。
3. 设备结构，叠片过滤器通常由过滤单元、进出口管道、支撑
结构等部分组成。
在设计时需要考虑设备的结构强度、密封性、易
于清洗和维护等因素，以确保设备的稳定性和可靠性。
4. 操作和维护，设计时需要考虑叠片过滤器的操作便捷性和维
护性，包括进出料的方式、清洗方式、更换滤片的方式等，以确保
设备能够方便地进行日常操作和维护。
5. 相关标准，在设计叠片过滤器时，需要遵守相关的行业标准和规范，确保设备的安全性和符合法律法规的要求。
总的来说，设计叠片过滤器需要综合考虑材料选择、过滤面积和精度、设备结构、操作和维护等方面的因素，以确保设备能够满足特定的过滤要求并具有良好的性能和可靠性。
叠片盘式过滤器说明书
3．1 叠片过滤的工作原理
杂质
叠片
图 3—1
叠片过滤器的滤芯 …… 叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘 片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量 的空腔和不规则的通路，这些通路由外向里不断缩小。过滤时，这些通路导致水的紊流， 最终促使水中的杂质被拦截在各个交叉点上。如把盘片叠加安装在过滤芯骨架上，在弹簧 和进水的压力作用下就形成了一个外松内紧的过滤单元。每个过滤单元中被弹簧和水压压 紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为 12 － 14 mm，叠片材 质为优质工程塑料，耐磨性极高。辅以不锈钢弹簧支撑，结构坚固。反冲水流沿叠片内壁 切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保 证所有污物均被有效洗净并排出。可使用时间间隔和压力差控制反冲洗的所有步骤。一旦 设定完毕，即可长期使用。自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自 动反冲洗过程。采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高 过滤性能、过滤水质非常有利， 又可大大减少反洗用水量，通常自耗水量约为 50L-100L （单个过滤单元一次反洗耗水） 。盘片上沟槽的不同深浅和数量确定了过滤单元的过滤精 度。 原理解释如图 3—1
-4-
图 3—4（内源过滤图）
图 3—5（内源反冲洗图）
-5-
四、控制器的使用
4.1 输入/输出点功能说明
4.1.1 输入信号：4 个（常开无源接点） 压差信号输入 进水压力上限 出水压力上限（仅限内源反冲洗有效） 出水压力下限（仅限内源反冲洗有效）
4.1.2 输出信号：18 个（3A/24V） 16 个点控制清洗电磁阀：每个控制 1 个直流 24V 电磁阀。 2 个点控制阀门：控制单相交流电动阀门或电磁阀。 外源反冲洗时，输出点的动作随反冲洗阀门动作同步，反冲电磁阀门动
叠片过滤器工作原理
叠片过滤器工作原理
叠片过滤器是一种常见的图像处理工具，它可以对图像进行滤波处理，以实现柔化、锐化、边缘检测等效果。
叠片过滤器的工作原理是将一系列滤波器应用于同一幅图像上，并将结果叠加在一起，从而得到最终的图像。
具体来说，叠片过滤器通常由多个卷积核组成，每个卷积核对应不同的滤波效果。
在处理图像时，首先将原始图像与第一个卷积核进行卷积运算，得到第一层滤波结果；然后将第一层滤波结果与第二个卷积核进行卷积运算，得到第二层滤波结果；以此类推，将所有卷积核对应的滤波效果叠加在一起，得到最终的图像。
叠片过滤器的优点是可以同时应用多种滤波技术，从而得到更加细致、自然的图像处理效果。
缺点则是需要消耗较大的计算资源，且容易产生过度滤波和噪声等问题，需要谨慎调整参数和选择适合的滤波器组合。
- 1 -。
叠片过滤器反冲洗原理
叠片过滤器反冲洗原理
叠片过滤器反冲洗原理是一种常见的净水技术，它可以将固体颗粒（如污染物和硅藻）从水中筛送出来。
这种技术主要是将水流引导到静态膜叠片过滤器中，膜叠片过滤器内有
一个复杂的净水滤材，流经过程中会经过滤材多次，将被滤出物滤出，因而达到净水的目的。
在水流通过滤材的过程中，微小的水分子和悬浮颗粒都会被拦阻，而其他的分子则会
穿过滤材进入净水的另一侧。
叠片过滤器反冲洗是一项重要的净水技术。
它旨在为膜叠片过滤器的滤材清洗，阻尼
它的污垢积累。
反冲洗的原理是给叠片过滤器供加压的冲洗液，冲洗液高压冲洗膜叠片过
滤器的外表面，叠片过滤器内部的污垢也会随之被冲走；而叠片过滤器内部的不同孔径大
小层也会有相应的流动，进一步清除污垢。
叠片过滤器反冲洗的原理也与传统的过滤有一定的区别，它侧重于叠片过滤的滤材的
清洗和反冲洗，不仅提高了净水设备的可靠性，同时也降低了水中悬浮颗粒的积累质量。
除此之外，膜叠片过滤器还可以有效地净化水质，保证水质符合国家规定的标准。
此外，叠片过滤器反冲洗也有一定的使用限制，例如在反冲洗前应及时检查滤芯的污
染量，冲洗液温度不宜过高，期间要经常检查设备的运行状态，确保其正常运行。
总之，叠片过滤器反冲洗技术既有效净水又可以大大降低维护成本，是当今提高水质
的重要净水技术。
盘式过滤器说明书-09
全自动盘式过滤器操作说明一、工作原理；盘式过滤器又称叠片式过滤器，由若干个过滤单元并列组合而成，其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。
过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。
盘片在单元内为紧密压实叠加在一起，上下两层盘片中间沟槽起到过滤拦截的作用。
原水通过过滤单元时由外向内流动，大于沟槽的杂质会被拦截在外部。
| 盘式过滤器的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，粒径大于通道尺寸的悬浮物均被拦截下来，达到过滤效果。
该产品在很大程度上可以取代砂滤器等传统的机械过滤装置，其性能优越、水电耗远低于其他产品。
二、盘式过滤器应用在生产和生活的各个工况中，我们经常会用到过滤系统。
常用的过滤系统按不同的使用要求主要有压力式过滤器、网式过滤器、膜过滤器、滤料式（填料介质式）过滤器、滤芯式过滤器、袋式过滤器等等。
这些过滤装置应用于不同的工作状况条件，具有各自的优点。
在一些流量较大，过滤速度较快的以下应用场合可采用盘式过滤器。
可广泛应用于工业、商业领域，如食品、纺织、冶金、塑料、医药、建材、造纸、工业及商业建筑的暖通空调系统。
三、设备选型常见用水场合对水质、流量、过滤精度的要求应用行业领域过滤等级 (μm) 常用流量(m3/h)总供水★;饮食、纺织、矿业、电子、铸造 55~170 15~500★;细水管/喷嘴用水饮食、制浆造纸、冶金、矿业、机械 20~115 7~200★;一般循环水饮食、制浆，造纸、矿业、机械、冶金≤400 20~800★冷却塔循环水旁路过滤饮食、电力、矿业、机械、冶金、医药、石化炼油、空调系统或供暖系统 20~100 50~500★;全流量过滤 20~75 7~250生活饮用水市政供水、自来水≤50 ≤1000★;离子交换--预处理纺织、电力、医药、冶金、石油化工、制浆造纸、机电、饮食 50~100 10~250|★;树脂捕捉器 100~200 1500超滤/反渗透预处理饮食、纺织、电子、化工医药≤10 5~50|★;污水处理、废水回用制浆，造纸、饮食、矿业、机械、冶金 5~100 5~100★;特殊水质高含盐水咸水，海水，盐水的过滤 50~170 15~500★;除沙器-高浊水河水等地表水、其他高浊度水的处理≤400 20~800四、结构说明；盘式过滤器的内部支架经过了特殊设计，可以利用弹簧和液压将盘片压紧，薄薄的特定颜色的塑料叠片两边刻有大量一定微米尺寸的沟槽。

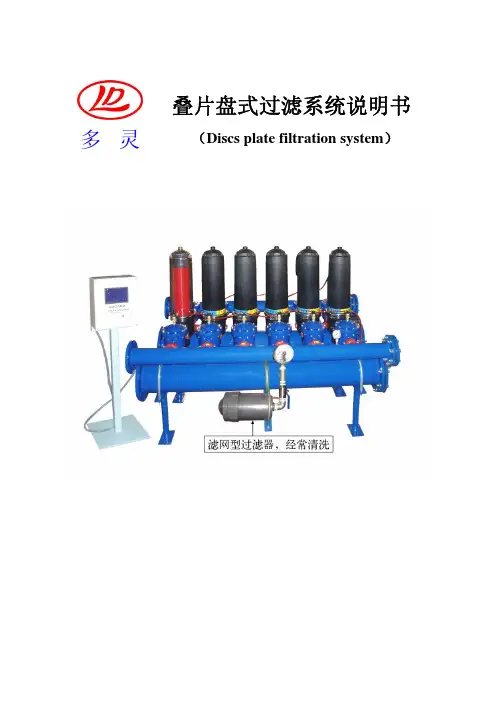

叠片盘式过滤器说明书 工作原理 维护保养
叠片盘式过滤系统说明书（Discs plate filtration system）一、安装1.1地基：新型全自动过滤器占地远小于传统的砂滤器或其他机械过滤器，可以根据需要靠边角布置。
设备自重小，对地基无特殊的要求，仅需要保持水平即可，如果地基难以达到水平要求，可以采用地脚对设备进行固定，设备在有坡度的基础上安装、侧装甚至倒装均不影响其运行效果。
小型系统可直接安装在管道上，大中型系统采用地脚连接，其高度可根据现场情况进行调整。
1.2连接：过滤器进出水管均采用标准法兰连接，小型系统采用螺纹连接。
1.3反冲洗：过滤系统自动利用其他过滤单元的过滤后清水或外部提供的冲洗水进行反冲洗。
由于耗水量小，对设备出水量无明显的影响。
二、特点2.1过滤系统的优点及特征2.1.1系统有稳定的过滤效率本系统采用凹槽式的过滤片作为过滤器的核心元件，均度达到国际一流标准。
过滤针对不同种类的悬浮杂质包括有机杂质和无机杂质均有效。
2.1.2系统采用模化块，节省占地本系统的各个过滤单元芯和接口的可换性保证了过滤器组合的多样性，用户可按需取舍、灵活多变，以保证达到你的使用的要求，系统紧凑。
2.1.3高效反冲洗节能节水系统的反冲洗单元需要7—20 秒内即可以完成，一般情况下反冲洗消耗水量低于过滤水量的0.5%，（50L-100L 单个过滤单元一次反洗耗水），对于粘性杂质也可以达到高效冲洗，适用范围更广。
2.1.4全自动控制连续出水系统的过滤和反冲洗系统同时进行，系统自动维护产生的压力损失和流量损失小。
一个一个轮流反冲洗，其它正常工作。
这样就保证了系统高的工作效率。
2.1.5精确过滤可根据用水要求选择不同精度的过滤盘片，有5μ、20μ、50μ、80μ、100μ、120μ、150μ、200μ、300μ、400μ、500μ、600μ等多种规格2.2机器的特点2.2.1外形美观本产品采用经典的圆桶形状来设计，选材精良，结构紧凑，可以改善贵公司的企业形象。
ARKAL 叠片式过滤器选型导则
ARKAL 叠片式过滤器选型导则一、过滤系统模式介绍：1、标准系统-过滤液液压反冲洗模式（简称内源反洗模式）内源反冲洗模式（IS）：水由进水总管通过进水三通阀进入每个过滤单元，过滤的出水直接汇总到出水总管实现过滤，随着过滤的进行，当进出水压差或时间达到设定值时， PLC控制过滤系统进入反冲洗状态，控制系统首先发出信号给第一个单元对应的两位三通阀，该阀门改变方向，截断进水导通排污，反冲洗水由出水总管高速反冲洗第一过滤单元，并由排污口排出，反冲洗大约10-20秒后，第一过滤单元回到过滤状态，等待约几秒后，控制系统依次控制第二个及其以后的过滤单元进行反冲洗，等所有过滤单元反冲洗后，过滤系统回到过滤状态。
内源反冲洗模式是利用过滤系统出水的压力反冲洗，要求出水压力和流量达到反冲洗需要的最小值以上，对于进水压力偏低，或过滤单元数较少，或过滤流量较小的系统，建议过滤系统出口处加自动背压阀，反冲洗时背压阀关小或完全关闭，以提高出水反冲洗压力和流量。
2、外源水力反冲洗模式（简称外源反洗模式）外源反冲洗模式（ES）：水由进水总管通过进水三通阀进入每个过滤单元过滤，过滤的出水经过出水三通阀汇总到出水总管实现过滤，随着过滤的进行，当进出水压差或时间达到设定值时， PLC过滤系统进入反冲洗状态，控制系统首先发出信号给第一个单元对应的进出水两位三通阀，使两阀门改变方向，进水三通阀截断进水导通排污，出水三通阀截断出水导通外源水，反冲洗水由外源水管高速反冲洗第一过滤单元，并由排污口排出，反冲洗大约10-20秒后，第一过滤单元回到过滤状态，等待约几秒后，控制系统依次控制第二个及其以后的过滤单元进行反冲洗，等所有过滤单元反冲洗后，过滤系统回到过滤状态。
外源反冲洗模式应用于进水压力低，或过滤单元数太少，或过滤流量太小的应用点。
建议采用泵或其他压力清洁水源作为反冲洗外源，反冲洗外源的压力和流量需要达到规定值以上。
3、空气辅助反冲洗模式空气辅助反冲洗模式（AAF）：对于2寸的过滤系统，ARKAL公司提供附加的水罐，通过压缩空气驱动水罐的水，并和水混合后，高速反冲洗每个过滤单元。
