接地变压器的作用：
在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
消弧线圈的作用：
消弧线圈是一个具有铁心的可调电感线圈，当由于电气设备绝缘不良、外力破坏、运行人员误操作、内部过电压等任何原因引起的电网瞬间单相接地故障时，接地电流通过消弧线圈呈电感电流，与电容电流的方向相反，将接地电流补偿成较小的数值或接近于零，以防止电弧重燃，从而有效地降低过电压值。
消除了接地处的电弧以及由此引起的各种危害，自动消除故障，不会引起继电保护和断路器动作，大大提高了电力系统的供电可靠性。
接地变与消弧线圈在电力系统中的应用

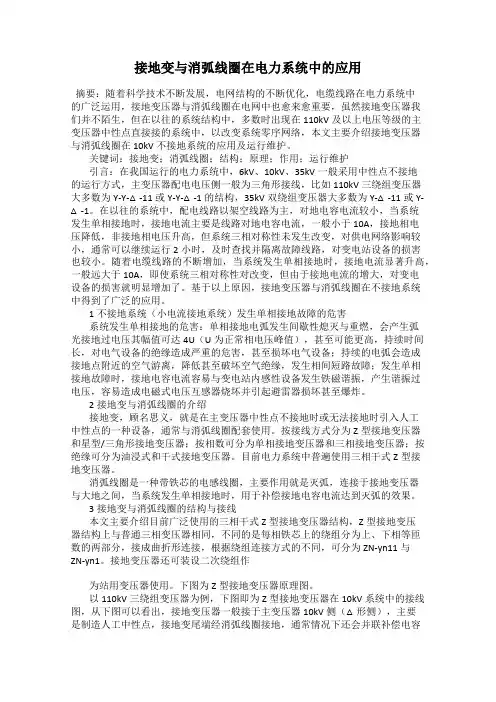

接地变与消弧线圈在电力系统中的应用摘要：随着科学技术不断发展，电网结构的不断优化，电缆线路在电力系统中的广泛运用，接地变压器与消弧线圈在电网中也愈来愈重要，虽然接地变压器我们并不陌生，但在以往的系统结构中，多数时出现在110kV及以上电压等级的主变压器中性点直接接的系统中，以改变系统零序网络，本文主要介绍接地变压器与消弧线圈在10kV不接地系统的应用及运行维护。
关键词：接地变；消弧线圈；结构；原理；作用；运行维护引言：在我国运行的电力系统中，6kV、10kV、35kV一般采用中性点不接地的运行方式，主变压器配电电压侧一般为三角形接线，比如110kV三绕组变压器大多数为Y-Y-△-11或Y-Y-△-1的结构，35kV双绕组变压器大多数为Y-△-11或Y-△-1。
在以往的系统中，配电线路以架空线路为主，对地电容电流较小，当系统发生单相接地时，接地电流主要是线路对地电容电流，一般小于10A，接地相电压降低，非接地相电压升高，但系统三相对称性未发生改变，对供电网络影响较小，通常可以继续运行2小时，及时查找并隔离故障线路，对变电站设备的损害也较小。
随着电缆线路的不断增加，当系统发生单相接地时，接地电流显著升高，一般远大于10A，即使系统三相对称性对改变，但由于接地电流的增大，对变电设备的损害就明显增加了。
基于以上原因，接地变压器与消弧线圈在不接地系统中得到了广泛的应用。
1不接地系统（小电流接地系统）发生单相接地故障的危害系统发生单相接地的危害：单相接地电弧发生间歇性熄灭与重燃，会产生弧光接地过电压其幅值可达4U（U为正常相电压峰值），甚至可能更高，持续时间长，对电气设备的绝缘造成严重的危害，甚至损坏电气设备；持续的电弧会造成接地点附近的空气游离，降低甚至破坏空气绝缘，发生相间短路故障；发生单相接地故障时，接地电容电流容易与变电站内感性设备发生铁磁谐振，产生谐振过电压，容易造成电磁式电压互感器烧坏并引起避雷器损坏甚至爆炸。
消弧线圈并小电阻接地系统工作原理
消弧线圈并小电阻接地系统工作原理引言：消弧线圈并小电阻接地系统是一种能有效降低电力设备事故风险的装置。
它利用消弧线圈和小电阻来实现电力系统的接地，从而保障设备和人员的安全。
本文将详细介绍该系统的工作原理。
一、消弧线圈的作用消弧线圈是系统中的重要组成部分，它能够快速消除电气设备中产生的电弧。
当电气设备发生故障或过载时，电弧往往会引发火灾和爆炸等严重事故。
消弧线圈通过对电弧进行控制和抑制，有效地保护了设备的安全运行。
二、小电阻接地的原理小电阻接地是指将电力系统中的中性点通过小阻抗与地相连。
它的作用是将电流引导到地下，从而降低电气设备的电压，防止电气设备因绝缘击穿而引发电击事故。
小电阻接地系统能够迅速将故障电流引入地下，保障电力系统的安全运行。
三、系统工作原理消弧线圈并小电阻接地系统的工作原理如下：当电力系统中的设备发生故障或过载时，消弧线圈会迅速感应到电弧的存在，并通过控制电弧的特性来消除电弧。
同时，系统中的小电阻会将电流引导到地下，降低电气设备的电压，保护设备和人员的安全。
四、系统的优势消弧线圈并小电阻接地系统具有以下优势：1. 高效消弧：消弧线圈能够快速感应并消除电弧，降低火灾和爆炸的风险。
2. 安全可靠：小电阻接地系统能够将故障电流迅速引导到地下，保护设备和人员的安全。
3. 节能环保：系统采用小电阻接地，减少了电气设备的电压，降低了能耗，对环境友好。
4. 维护方便：系统结构简单，维护方便，减少了设备的停机时间和维修成本。
结论：消弧线圈并小电阻接地系统通过消除电弧和降低电压的方式，保障了电力设备和人员的安全。
该系统具有高效消弧、安全可靠、节能环保和维护方便等优势。
在电力系统中广泛应用，为电力设备运行提供了重要保障。
通过不断的技术创新和完善，相信消弧线圈并小电阻接地系统将在电力领域发挥更大的作用。
浅析接地变、消弧线圈在小电流接地系统中的应用
浅析接地变、消弧线圈在小电流接地系统中的应用摘要：在我国3kV至66kV及以下的变电站多数采用小电流接地运行方式，接地变及消弧线圈在小电流接地系统中对解决线路单相接地故障有着非常重要的作用。
本文主要通过分析接地变、消弧线圈的作用、工作原理等方面来浅析其在小电流接地系统中的应用。
关键字：接地变、消弧线圈、小电流接地系统、单相接地1、10kV线路单相接地的危害我国10kV电力系统10kV线路多为电缆线路，随着近年来用电负荷的增加，其线路对地电容增大，当线路发生单相接地时，将在接地点产生大于10A的接地电流，同时产生放电弧光，一旦放电时间较长将会击穿空气绝缘，使线路相间短路跳闸，影响用户的生产生活，同时造成很大的经济损失，降低供电可靠性。
2、10kV系统的分析对于10kV中性点不接地系统，在发生单相接地时，接地点电流值很小，一般小于10A，且产生的接地电弧能够自行熄灭，线路不会发生跳闸，只发出接地信号，可继续运行两小时。
但是随着线路对地电容的增大，接地时的电流变大，超过10A，该方式已不能保证系统的正常运行，通过在系统中性点经消弧线圈接地，有效的降低接地电流，防止线路跳闸。
3、接地变在小电流接地系统中的应用3.1接地变的作用（1）为系统提供一个人为的中性点在小电流接地系统中，一般是在主变低压侧中性点接消弧线圈接地，由于110kV建水变主变低压侧为三角形接线，无法引出中性点，从而不能够接消弧线圈进行接地。
所以，必须通过安装接地变来人为的建立一个中性点连接消弧线圈接地。
（2）接地变兼作站用变接地变二次侧带负载时，接地变主要作用是代替站用变供站用负荷，从而节省经济投资。
建水变采用的就是该方式。
3.2接地变容量的选用接地变的选择中大都选用Z型接线变压器，接地变的容量应与消弧线圈容量匹配，Z型变压器可带90% ～100%容量的消弧线圈。
接地变容量的计算公式：Sj=√(Q+S×Sinθ)*2+(S×Cosθ)*2（Sj-接地变容量；S-站用变容量；Q-消弧线圈容量；θ-功率因素角）。
消弧线圈基本原理
∞ ZSC+ZSCR～ZSC
ZSC
0 0～额定电流
额定电流
高短路阻抗消弧线圈原理
IL
Un Zsc (0 ~ )
Un Z sc
~ Un Z sc
0 ~ In
高短路阻抗消弧线圈原理
KD-XH消弧系统技术特点
KD-XH消弧线圈是利用漏抗，而不是励磁阻抗,因此KD-XH型高短路阻抗
消弧线圈的伏安特性在0-110%额定电压范围内保持极佳线性度
消弧成套系统介绍－单相接地试验室
消弧成套系统介绍－接地变压器
• 接地变压器
• 作用：制造出一个中性点 • 主变10KV侧是多是三角形接线，
所以需要制造出一个中性点， 对于有星形接法的地方，可以 直接与消弧线圈连接 • 具有低阻抗特点
消弧成套系统介绍－接地变压器
消弧成套系统介绍－滤波回路
• 滤波回路 • 消弧线圈有两个二次绕组，
如电压等级为10KV，容量为900KVA的变压器标明的短路阻抗为4％，它 短路阻抗是多少？
4％ U I Z
N
N
K
ZK
4% *U N IN
4S%/*UU N
N
Nቤተ መጻሕፍቲ ባይዱ
4%S*U
2 N
N
高短路阻抗消弧线圈原理
可控硅在不同导通情况下的消弧线圈电感及输出电流的变化情况：
可控硅导通角
不导通 不完全导通 完全导通
消弧线圈的阻抗Zeq 额定电压下输出的电感电流
消弧线圈基本原理介绍
消弧线圈的作用
1、减小接地故障电流
消弧线圈的电感电流补偿了电网的电容电流，限 制了接地故障电流的破坏作用，使电弧更加容易熄 灭
2、降低故障相恢复电压的初速度
消弧线圈接地变成套装置原理
消弧线圈接地变成套装置原理
消弧线圈接地变成套装置的原理主要基于消弧线圈的工作原理。
当电网发生单相接地故障时，消弧线圈接地变成套装置会提供一电感电流，补偿接地电容电流。
通过调整消弧线圈的电感量，可以使得接地电流减小，降低故障相接地电弧两端的恢复电压速度，从而达到熄灭电弧的目的。
消弧线圈接地变成套装置由电抗器、晶闸管触发器、防雷器、模拟开关、变压器等器件组成。
通过利用电抗器使出线电压保持在一个较低的值，然后通过晶闸管触发器对模拟开关进行控制，使得需要出线的电线通过变压器进行调节输出。
这样可以避免在故障时形成的高电压电弧，从而消除接地电流。
消弧线圈的调谐程度也会影响其补偿效果。
当消弧线圈正确调谐时，即电感电流接地或等于电容电流时，不仅可以减少产生弧光接地过电压的机率，还可以限制过电压的辐值，减小故障点热破坏作用及接地网的电压等。
工程上用脱谐度V来描述调谐程度，V=(IC-IL)/IC。
总之，消弧线圈接地变成套装置是一种电力系统中常用的保护装置，主要用于解决电路故障时电能转移和消除故障电弧的问题。
通过消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少以致自动熄弧，保证继续供电。
消弧线圈工作原理及应用

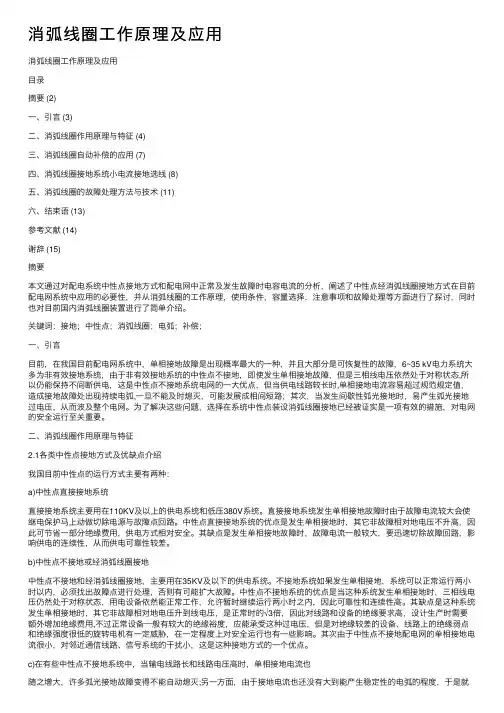

消弧线圈⼯作原理及应⽤消弧线圈⼯作原理及应⽤⽬录摘要 (2)⼀、引⾔ (3)⼆、消弧线圈作⽤原理与特征 (4)三、消弧线圈⾃动补偿的应⽤ (7)四、消弧线圈接地系统⼩电流接地选线 (8)五、消弧线圈的故障处理⽅法与技术 (11)六、结束语 (13)参考⽂献 (14)谢辞 (15)摘要本⽂通过对配电系统中性点接地⽅式和配电⽹中正常及发⽣故障时电容电流的分析，阐述了中性点经消弧线圈接地⽅式在⽬前配电⽹系统中应⽤的必要性，并从消弧线圈的⼯作原理，使⽤条件，容量选择，注意事项和故障处理等⽅⾯进⾏了探讨，同时也对⽬前国内消弧线圈装置进⾏了简单介绍。
关键词：接地；中性点；消弧线圈；电弧；补偿；⼀、引⾔⽬前，在我国⽬前配电⽹系统中，单相接地故障是出现概率最⼤的⼀种，并且⼤部分是可恢复性的故障，6~35 kV电⼒系统⼤多为⾮有效接地系统，由于⾮有效接地系统的中性点不接地，即使发⽣单相接地故障，但是三相线电压依然处于对称状态,所以仍能保持不间断供电，这是中性点不接地系统电⽹的⼀⼤优点，但当供电线路较长时,单相接地电流容易超过规范规定值，造成接地故障处出现持续电弧,⼀旦不能及时熄灭，可能发展成相间短路；其次，当发⽣间歇性弧光接地时，易产⽣弧光接地过电压，从⽽波及整个电⽹。
为了解决这些问题，选择在系统中性点装设消弧线圈接地已经被证实是⼀项有效的措施，对电⽹的安全运⾏⾄关重要。
⼆、消弧线圈作⽤原理与特征2.1各类中性点接地⽅式及优缺点介绍我国⽬前中性点的运⾏⽅式主要有两种：a)中性点直接接地系统直接接地系统主要⽤在110KV及以上的供电系统和低压380V系统。
直接接地系统发⽣单相接地故障时由于故障电流较⼤会使继电保护马上动做切除电源与故障点回路。
中性点直接接地系统的优点是发⽣单相接地时，其它⾮故障相对地电压不升⾼，因此可节省⼀部分绝缘费⽤，供电⽅式相对安全。
其缺点是发⽣单相接地故障时，故障电流⼀般较⼤，要迅速切除故障回路，影响供电的连续性，从⽽供电可靠性较差。
消弧线圈原理、基本结构和作用
铁芯
用于增强线圈的磁性，提高消 弧效果。
其他辅助部件
如连接器、支架等，用于固定 和连接各部分。
消弧线圈的材料
01
02
03
04
铜线
线圈的主要材料，具有良好的 导电性能。
绝缘材料
如绝缘漆、绝缘纸等，用于保 护铜线。
钢材
用于制造铁芯和支架。
冷却液
如变压器油，用于散热和绝缘 。
消弧线圈的设计
匝数与匝比
冷却方式
通过补偿电容电流，消弧 线圈可以减小接地故障时 的电弧，降低电弧对设备 的损坏。
提高供电可靠性
消弧线圈的应用可以减少 停电时间，提高供电可靠 性。
消弧线圈的工作原理
感应电流
消弧线圈通过产生感应电流来补偿电 容电流。当发生接地故障时，消弧线 圈产生的感应电流与故障点的电容电 流相抵消，从而减小接地电流。
绝缘设计
根据需要补偿的电容电 流大小，确定线圈的匝
数和匝比。
选择合适的冷却方式， 如自然冷却或强制风冷。
确保线圈的绝缘性能， 防止击穿和短路。
结构形式
根据使用环境和需求， 选择合适的结构形式，
如吊装式或卧式。
03 消弧线圈的作用
减小接地电流
01
消弧线圈通过电感电流补偿接地 电容电流，减小接地电流，从而 减小了故障点的残流。
感谢您的观看
消弧线圈的市场前景
市场需求增长
01
随着电力系统的规模不断扩大，对消弧线圈的需求也在不断增
加，市场前景广阔。
技术进步推动市场发展
02
随着技术的不断进步，消弧线圈的性能和功能不断提升，进一
步推动市场的发展。
市场竞争格局
03
目前市场上存在多个消弧线圈品牌和供应商，市场竞争激烈，
消弧线圈的功能-原理和现状
消弧线圈的功能\原理和现状摘要：由于单相接地电容电流超标会带来很多危害，工程上多选用消弧线圈对电网进行电容电流补偿，补偿选用过补偿方式。
阐述国内自动补偿消弧线圈的现状和各种产品的优缺点。
关键词：中性点不接地系统单相接地电容电流补偿方式接地变压器消弧线圈一、问题的提出中性点不接地是指系统中性点对地绝缘。
当系统发生单相接地故障后，故障相的对地电压为零，而非故障相的对地电压上升至线电压，对地电容电流也将增大到原来的√3倍，故障相的电容电流又是非故障相对地电容电流的√3倍，致使故障相电容电流变为正常情况下对地电容电流的3倍。
中性点不接地系统当发生单相接地时系统可以带故障继续运行1～2个小时，这段时间可以完成寻找故障地点工作，从而大大降低了运行的成本，可以保证系统连续不间断供电，提高了系统供电的可靠性。
由于中性点不接地系统具有以上优点，因此我国的城市电网及厂矿企业的6～35kV供电系统，大部分为中性点不接地系统，该系统大大降低因单相接地故障带来的损失，提高了供电系统的可靠性，但这种系统在单相接地电流较大时容易产生弧光过电压和相间短路，给供电设备造成了极大的危害，为了防止这种危害的方法之一就是在中性点和地之间串接一个消弧线圈。
二、单相接地电容电流超标的危害根据我国电力行业标准《交流电气装置的过电压保护和绝缘配合》DL/T620-1997规定，3-10kV不直接连接发电机的系统和35kV、66kV系统，当单相接地故障电容电流不超过下列数值时应采用不接地方式；当超过下列数值又需在接地故障条件下运行时，应采用消弧线圈接地方式。
1、3～10kV钢筋混凝土或金属杆塔的架空线路构成的系统和所有35kV、66kV系统，10A。
2、3～10kV非钢筋混凝土或非金属杆塔的架空线路构成的系统，当电压为3kV和6kV时，30A；当电压为10kV时，20A；当电压为3～10kV，由电缆线路构成的系统时，30A。
我国的城市电网及厂矿企业6kV、10kV出线电缆线路的增多，单相接地电容电流急剧增加，当系统电容电流超过规定标准后，将带来一系列的危害。
接地变消弧线圈的作用
2.6 接地变消弧线圈
接地变压器的作用：
在系统为△型接线或Y型接线中性点无法引出时，引出中性点用于加接消弧线圈或电阻，此类变压器采用Z型接线（或称曲折型接线），与普通变压器的区别是每相线圈分别绕在两个磁柱上，这样连接的好处是零序磁通可沿磁柱流通，而普通变压器的零序磁通是沿着漏磁磁路流通，所以Z型接地变压器的零序阻抗很小（10Ω左右），而普通变压器要大得多。
按规程规定，用普通变压器带消弧线圈时，其容量不得超过变压器容量的20%。
而Z型变压器则可带90% ～100%容量的消弧线圈，接地变除可带消弧圈外，也可带二次负载，可代替所用变，从而节省投资费用。
消弧线圈的作用：
消弧线圈是一个具有铁心的可调电感线圈，当由于电气设备绝缘不良、外力破坏、运行人员误操作、内部过电压等任何原因引起的电网瞬间单相接地故障时，接地电流通过消弧线圈呈电感电流，与电容电流的方向相反，将接地电流补偿成较小的数值或接近于零，以防止电弧重燃，从而有效地降低过电压值。
消除了接地处的电弧以及由此引起的各种危害，自动消除故障，不会引起继电保护和断路器动作，大大提高了电力系统的供电可靠性。
接地变消弧线圈成套装置的原理及作用
