液压缸的工作原理、类型和特点
液压缸的分类和特点
缸体固定式
进油腔 左 右
回油腔 右 左
运动方向 活塞右移 活塞左移
运动范围不小于3倍有效行程，合用于小型液 压设备 。进油腔位置与活塞运动方向相反。
2023/12/13
活塞杆固定式
进油腔 左 右
回油腔 右 左
运动方向 缸体左移 缸体右移
运动范围不小于2倍有效行程，合用于行程长旳 大、中型液压设备， 进油腔位置与活塞运动方向相 同。
第三章 液压缸
2023/12/13
液压缸旳功用
将液压泵供给旳液压能转换为机械 能而对负载作功，实现直线往复运动 或旋转运动。
2023/12/13
第一节 液压缸旳分类和特点
按构造不同可为三类:
1.活塞缸 2.柱塞缸 3.摆动缸（摆动液压马达）
按运动形式不同:
1.直线运动 活塞缸、柱塞缸（推力和速度）
叶片式摆动液压缸工作原理
当缸旳一种油口进压力油，另 一油口回油时，叶片在压力油作用 下往一种方向摆动，带动轴偏转一 定角度（不大于3600），当进回油 口互换时，摆动缸反转。
2023/12/13
双叶片摆动式液压缸
T双 = 2T单 ω双=1/2·ω单
2023/12/13
2．齿轮齿条式摆动缸
齿轮齿条式摆动缸旳原理是将液压 缸旳往复运动经过齿条带动齿轮，转化 成齿轮轴旳正反向摆动旋转，将缸旳推 力转化成齿轮轴旳输出扭矩。
1.双活塞杆缸
（1）工作原理
缸体固定式
2023/12/13
活塞杆固定式
双活塞缸推力和速度计算 F = pA
F = (D2 d2)p
4
v
q A
4q
(D2 d 2)
2023/12/13
液压缸结构及原理
液压缸结构及原理液压缸是一种将液体能量转化为机械能的装置，通常由液压缸筒体、活塞、活塞杆、密封件、液体进出口阀等组成。
液压缸工作时，液压油进入筒体内，使活塞杆产生线性运动。
液压缸的结构：1.液压缸筒体：通常由钢管制成，内外表面都有高精度的光洁度和硬度，以确保活塞在筒体内的运动平稳。
2.活塞：位于筒体内部的圆柱形零件，与筒体间形成密封腔。
活塞朝向其中一端推进，液压油将被压缩在活塞与筒体之间。
3.活塞杆：将活塞与外部机构连接在一起，由高强度材料制成。
活塞杆的一端与活塞连接，另一端可以连接机械装置。
4.密封件：位于活塞与筒体之间，起到密封液压油的作用。
常用的密封件有O形圈、V型密封圈等，能够有效防止液压油泄漏。
5.液体进出口阀：液压缸内部通过液体进出口阀进出液压油。
进口阀控制液压油进入液压缸腔体，出口阀控制液压油返回液压装置。
液压缸的工作原理：液压缸根据帕斯卡原理工作，即在闭合容器内的液体任何地方产生的压力，都会均匀传递给该容器的各个位置。
液压缸的工作原理可以简单描述为以下几个步骤：1.液体进入：当液压油被泵送进液压缸时，液压油通过进口阀进入液压缸筒体的密闭腔体中。
2.活塞运动：液压油的进入使得液压缸腔体内的液体压力增加，使活塞朝着液压油的方向移动。
3.机械能输出：活塞杆连同活塞一起向外运动，可以将机械能传递给外部装置。
4.液压油排出：当液压缸工作完成后，需要将液压油排出。
此时，进口阀关闭，出口阀打开，液压油通过出口阀流回液压装置。
液压缸的工作过程是一个封闭的循环。
通过控制液压油的进出口阀，可以实现液压缸的运动方向、速度和力的控制。
液压缸在工业上被广泛应用，用于起重机、铁路机车、工程机械等领域。

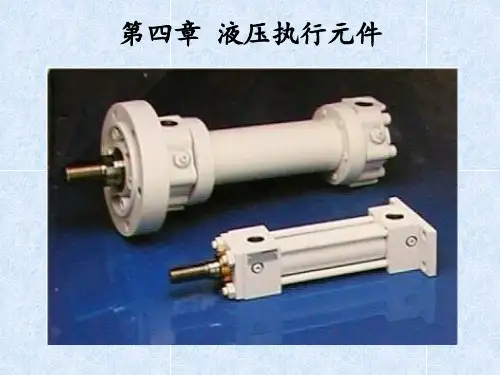

第四章 液压缸
D2
4
( p1 p2 )
d2
4
p1 ]m
4F d 2 p1 D m ( p1 p2 ) p1 p2
※按国标圆整为标准尺寸。
（4）.活塞杆直径 d
1）按λv 确定
D2 v 2 D d2
v 1 dD v
2）按工作压力确定
※按国标圆整为标准尺寸。
（2）.速度和速比
qv 4qv v1 A1 D2 q 4qv v2 v A2 ( D 2 d 2 )
对速度要求高时：由v、q ,确定D ；或已知v、 D ,确定q 。 对速度没有要求：由q、D、d 确定v 。 v2、d 由速比λv 确定
D2 v2 2 速比：v v1 D d2
4.2液压缸的类型、特点和基本参数计算
液压缸的分类
按结构形式分： 活塞缸:又分单杆活塞缸、双杆活塞缸 柱塞缸:又分单柱塞缸和双柱塞缸 摆动缸:又分单叶片摆动缸、双叶片摆动缸 按作用方式分： 单作用液压缸: 一个方向的运动依靠液压作用力实 现，另一个方向依靠弹簧力、重力等实现； 双作用液压缸:两个方向的运动都依靠液压作用力来 实现； 复合式缸:活塞缸与活塞缸的组合、活塞缸与柱塞缸 的组合、活塞缸与机械结构的组合等。
3） 应用 两个方向力和速度一样的场合。
职能符号：
4）安装方式
双杆活塞缸根据安装方式不同又分为活塞杆固 定式和缸筒固定式两种。 注：本章所论及的液压缸，除特别指明外，均以 缸筒固定，活塞杆运动
{
缸固定 L=3 l 杆固定 L=2 l
l——活塞有效工作行程。
当缸筒固定时，运动部件移动范围是活塞 有效行程的三倍；当活塞杆固定时，运动部件 移动范围是活塞有效行程的两倍 。
液压缸分类
液压缸分类液压缸是一种通过在缸内施加液压力来实现机械运动的装置。
液压缸在工业和机械应用中扮演着关键的角色，广泛应用于各种工程领域。
液压缸的分类通常可以根据不同的标准，如工作原理、结构形式、应用领域等进行。
以下是一些液压缸的常见分类：1. 按照工作原理分类：单作用液压缸：单作用液压缸只能在一个方向上施加力，通常是由压缩弹簧或外部负载提供反向力。
双作用液压缸：双作用液压缸能够在两个方向上施加力，液体压力可以使缸在两个方向上伸出或缩回。
2. 按照结构形式分类：活塞式液压缸：活塞式液压缸是最常见的一种类型，其中液压力作用在活塞上，使得活塞在缸内运动。
柱塞式液压缸：柱塞式液压缸使用柱塞而不是活塞，柱塞在缸内移动以产生机械运动。
膜式液压缸：膜式液压缸使用柔性薄膜而不是活塞或柱塞，薄膜的形变产生机械运动。
3. 按照应用领域分类：工业液压缸：主要用于工业机械、生产线、冶金设备等领域，广泛应用于提供力和运动的场合。
农业液压缸：用于农业机械设备，如拖拉机、收割机等，用于实现各种农业操作。
航空航天液压缸：用于航空航天领域的飞行器和宇航器，要求轻巧、高效、可靠。
4. 按照缸体形状分类：圆筒形液压缸：缸体呈圆筒形状，是最常见的液压缸形式，适用于多种应用。
方形液压缸：缸体呈方形或矩形形状，用于特殊的工程和空间限制的场合。
5. 按照使用介质分类：油液液压缸：使用液体油作为介质，是最常见的液压缸类型。
水液液压缸：使用水作为液压介质，适用于一些特殊环境和应用。
这些分类并非是绝对的，很多液压缸可能同时具有多种特征。
在选择液压缸时，需要考虑其工作条件、负载要求、空间限制以及使用环境等因素。
不同类型的液压缸在不同的应用场景中都有各自的优势和适用性。
液压缸工作原理
液压缸工作原理液压缸是一种通过液压能量来产生线性运动的执行元件。
液压缸通常由缸筒、活塞、活塞杆、密封件和连接件等部件组成。
液压缸通过液压油的压力来产生推力，从而实现工作装置的线性运动。
下面将详细介绍液压缸的工作原理。
1. 液压缸的基本结构液压缸的基本结构包括缸筒、活塞、活塞杆、密封件和连接件等部件。
缸筒是一个密封的容器，内部充满液压油。
活塞是密封在缸筒内的活动部件，活塞杆则是与活塞连接的部件，通过活塞杆可以传递推力。
密封件主要用于防止液压油泄漏，保证液压缸的正常工作。
连接件则用于连接液压缸与其他部件，如工作装置等。
2. 液压缸的工作原理液压缸的工作原理是利用液压油的压力来产生推力，从而实现线性运动。
当液压油进入液压缸的缸筒内时，液压油的压力作用在活塞上，活塞受到压力的作用产生推力，推动活塞杆向外运动。
反之，当液压油从液压缸的缸筒内排出时，活塞受到外部的作用力，从而产生向内的运动。
通过控制液压油的流入和流出，可以实现液压缸的正常工作。
3. 液压缸的工作过程液压缸的工作过程一般包括四个阶段：进油、工作、排油和回程。
进油阶段是指液压油进入液压缸的缸筒内，活塞受到压力产生推力向外运动的过程。
工作阶段是指液压缸根据需要完成工作的阶段，活塞保持在一定的位置，输出力或位移。
排油阶段是指液压油从液压缸的缸筒内排出，活塞受到外部作用力向内运动的过程。
回程阶段是指活塞恢复到初始位置的过程，为下一个工作循环做准备。
4. 液压缸的应用领域液压缸广泛应用于各种工业领域，如冶金、矿山、建筑、机械、航空航天等。
在冶金领域，液压缸常用于冶炼设备的启闭、夹紧和卸料等工序。
在矿山领域，液压缸常用于采矿设备的提升、输送和支撑等工序。
在建筑领域，液压缸常用于起重机、挖掘机和压路机等设备的动作执行。
在机械领域，液压缸常用于液压机床、注塑机和起重设备等设备的动作执行。
在航空航天领域，液压缸常用于飞机起落架、襟翼和方向舵等部件的动作执行。
总之，液压缸是一种通过液压能量来产生线性运动的执行元件，其工作原理是利用液压油的压力来产生推力，从而实现工作装置的线性运动。
液压缸的类型和特点
Page ▪ 7
（4.6）
由于A1＞A2，所以F1＞F2，v1＜v2，即无杆腔进油工作时，推力大 而速度慢；有杆腔进油工作时，推力小而速度快。因此，单杆活塞式 液压缸常用于一个方向有较大负载但运行速度较慢，另一个方向为空 载快速退回运动的设备。
液压缸的类型和特点
1.2 柱塞缸
如图4.3（a）所示为单向柱塞缸，它只能实现一个方向的液压传动，反 向运动要靠外力。若需要实现双向运动，则必须成对使用，如图4.3(b)所 示。
图4.4 伸缩缸
（4.9） （0）
液压缸的类型和特点
Page ▪ 11
图4.5 双作用式伸缩缸
液压缸的类型和特点
（2）摆动式液压缸 摆动式液压缸当通入液压油，它的主轴能输出小于360°的摆动
运动的缸称为摆动式液压缸，如图4.6所示。 双叶片式摆动角度一般小于150°。但在相同条件下，输出转矩是
单叶片摆动缸的两倍，输出角速度是单叶片缸的一半。
Page ▪ 12
液压缸的类型和特点
Page ▪ 13
图4.6 摆动式液压缸
液压、液力与气压传动技术
液压、液力与气压传动技术
液压缸的类型和特点
液压缸又称为油缸。液压缸与马达一样，是将液压能转变为机械能的装 置。它是液压系统中的一种执行元件，其功能是将液压能转变为直线运动 或摆动的机械能。
按结构形式分：
①活塞缸，又分单杆活塞缸、双杆活塞缸；
②柱塞缸；
③摆动缸，又分单叶片和双叶片摆动缸。
按作用方式分：
缸，它一般由缸体、缸盖、活塞、活塞杆和密封件等零件构成。根据 安装方式不同可分为缸筒固定式和活塞杆固定式两种。
Page ▪ 3
图 双杆式活塞缸
液压缸工作原理范文
液压缸工作原理范文液压缸是一种利用液体来产生机械运动的装置。
它由液压缸体、液压缸活塞和密封件等组成，通过液压系统便可实现机械运作。
液压缸工作原理是基于帕斯卡定律，即在一个封闭的液体中，施加在液体上的压力会均匀地传递到整个液体中，并且对任意两个闭合相邻平面上的作用力相等。
下面将从液压缸的工作原理、工作步骤及应用领域进行详细介绍。
液压缸的工作原理可以概括为以下几个步骤：1.油液流入：液压缸通过液压阀控制油液的流入。
当液压阀开启时，高压油液从液压泵流入液压缸，使液压缸内部充满了高压油液。
2.活塞运动：当油液进入液压缸后，沿着液压缸内壁向外施加作用力。
液压缸内部的活塞和活塞杆开始向前运动，完成机械运作任务。
液压缸内部的液压油承受压力，并因此通过作用于活塞上的力来达到机械工作。
3.油液排出：当液压缸完成工作任务后，液压阀关闭，液压油停止流动。
此时，液压缸内部的油液需要迅速排出，以便为下次工作做好准备。
液压缸的排油管道通常与液压阀连通，通过液压阀的控制，油液可以迅速排出液压缸，恢复正常工作状态。
液压缸作为一种常用的液压装置，在工程机械、冶金设备、矿山机械、航空航天等领域有广泛的应用。
在工程机械中，液压缸常被用于起重机械、挖掘机、装载机等设备上。
例如，在挖掘机中，液压缸负责挖斗和臂架的伸缩，通过控制液压缸的伸缩来实现挖掘和运输物料的功能。
在冶金设备中，液压缸常被应用于冲床、压力机等设备。
液压缸可以提供大容量的力量，来实现对金属材料的压制、锻造等工艺。
在矿山机械中，液压缸常被应用于输送机、矿车等设备。
液压缸可以帮助设备实现平稳、高效的运输过程，提高工作效率。
在航空航天领域，液压缸常被应用于飞机起落架、襟翼等设备上。
液压缸可以提供强大的推力和拉力，在飞机降落和起飞的过程中起到重要作用。
总之，液压缸工作原理基于帕斯卡定律，利用液体的传力性质，实现机械设备的运动。
液压缸应用广泛，用于各种工程和工业领域，可以实现大力量、高效率的机械操作。
液压缸的工作原理
液压缸的工作原理液压技术在各个领域中得到广泛应用，其中液压缸作为液压系统的核心部件，起着至关重要的作用。
本文将介绍液压缸的工作原理，以及其在实际应用中的一些特点和使用注意事项。
一、液压缸的基本结构液压缸是一种将液体能量转化为机械运动能量的装置，它主要由缸体、活塞、密封件和液压阀等组成。
1. 缸体：液压缸的外壳，通常由钢材或铝合金制成，具有足够的强度和刚度。
2. 活塞：液压缸中的移动部件，通常由铸铁或铝合金制成，其表面光洁度要求较高，以减少摩擦损失和泄漏。
3. 密封件：用于密封液压缸内外的介质，防止泄漏和外界的污染。
4. 液压阀：控制液体进出液压缸的装置，根据实际需求可以选择不同类型的阀门。
二、液压缸的工作原理基于液体的不可压缩性和容积不变原理。
一般来说，液压缸内的工作介质通常为油液，其主要原理如下：1. 工作介质的输送：在液压缸工作开始时，通过液压系统将液体经过液压阀流入液压缸的工作腔。
液体的输入使工作腔内产生一定的压力，从而推动活塞运动。
2. 活塞运动的产生：当液体经过液压阀进入液压缸的一个工作腔时，由于工作腔的体积减小，液体压力增大。
根据液体的不可压缩性，液体的压力作用在活塞上，推动活塞运动。
3. 力的放大与转移：液压缸中的活塞与机械装置相连接，当活塞受到液体的推动而运动时，活塞上的力通过连接杆或其他机械装置传递给被控制的工作对象。
4. 液体排出：当液压缸需要回程时，液压阀控制液体从液压缸流出，同时另一腔的液体经过液压阀进入液压缸，实现液压缸的往复运动。
三、液压缸的特点和应用液压缸作为一种高效、精准的执行元件，具有以下特点：1. 承载能力强：液压缸可承受较大的力矩和载荷，适用于需要高承载的工作环境。
2. 运动平稳：由于液体的不可压缩性，液压缸的运动平稳，无冲击和震动，能够满足对运动要求较高的工作场合。
3. 可靠性好：液压缸的密封性能好，且寿命长，能够在各种恶劣环境中可靠工作。
4. 可调性强：液压缸的推力和速度可通过调整液压系统中的压力和流量来调节，满足不同工况的需求。
