CAD制图⼈员必备：史上最全CAD特⽰符号⼤集合！附CAD字体资源！不知道CAD特殊符号如何输⼊？今天⼩编就为⼤家整理了，⾮常好⽤的CAD特殊字体；你⼀定会喜欢！%%33 ! %%34 ” 后双引号%%35 # %%36 $ %%37 % %%38 &%%39 ’ 后单引号 %%40 ( 左括号 %%41 ) 右括号 %%42 * 乘号 %%43 + 加号%%44 ， 逗号%%45 - 减号%%46 。
句号%%47 / 除号%%48~57 0~9 字体偏⼤%%58 ： 冒号%%60 < ⼩于号%%61 = 等于号%%62 > ⼤于号%%63 ？ 问号%%64 @ %%65~90 A~Z %%91 [ 左中括号%%92 %%93 ] 右中括号%%94 ^ %%95 _%%96 ｀%%97~122 a~z%%123 { 左⼤括号%%124 | %%125 } 右⼤括号 %%126 ~ %%130 ⼀级钢符号%%131 ⼆级钢符号%%132 三级钢符号%%133 四级钢符号%%134 特殊钢筋%%135 L型钢%%136 H型钢%%137 槽型钢%%138 ⼯字钢%%140 上标⽂字开%%141 上标⽂字关%%142 下标⽂字开%%143 下标⽂字关%%144 ⽂字放⼤1.25倍%%145 ⽂字缩⼩0.8倍%%146 ⼩于等于号≤%%147 ⼤于等于号≥%%150 Ⅰ%%151 Ⅱ%%152 Ⅲ%%153 Ⅳ%%154 Ⅴ%%155 Ⅵ%%156 Ⅶ%%157 Ⅷ%%158 Ⅸ%%159 Ⅹ%%162 ￠美分%%163 ￡英镑%%165 ¥⽇元%%171 《 %%176 °度的符号%%177 ±%%181 µ%%186 º CAD中有下划线%%187 》%%188 1/4%%189 1/2%%191 ¿%%192 À%%193 Á %%194 Â %%195 Ã %%196 Ä %%197 Å %%198 Æ%%199 Ç%%200 圆中有⼀个字符的特殊⽂字的开始，如① %%201 圆中有⼀个字符的特殊⽂字的结束%%202 圆中有⼆个字符的特殊⽂字的开始%%203 圆中有⼆个字符的特殊⽂字的结束 %%204 圆中有三个字符的特殊⽂字的开始 %%205 圆中有三个字符的特殊⽂字的结束 %%206 Î%%207 Ï%%208 Ð %%209 Ñ%%210 Ò %%211 Ó%%212 Ô %%213 Õ %%214 Ö %%p ±%%U 带下划线字体%%O 带上划线字体%%C 直径符号%%d 度。

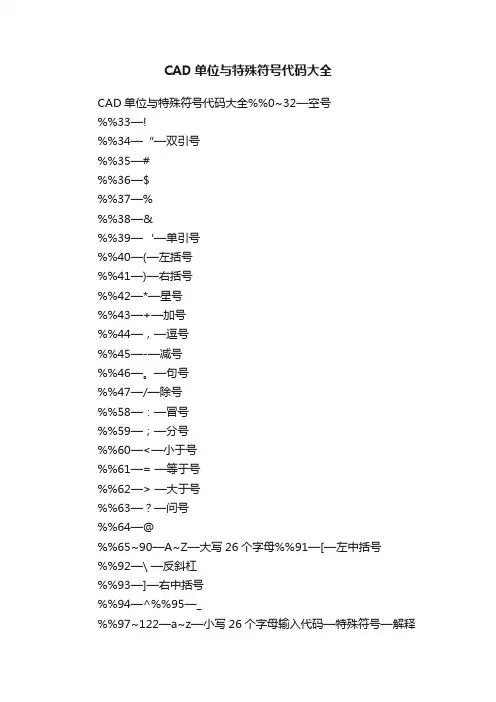

CAD单位与特殊符号代码大全
CAD单位与特殊符号代码大全CAD单位与特殊符号代码大全%%0~32—空号%%33—!%%34—“—双引号%%35—#%%36—$%%37—%%%38—&%%39—‘—单引号%%40—(—左括号%%41—)—右括号%%42—*—星号%%43—+—加号%%44—，—逗号%%45—-—减号%%46—。
—句号%%47—/—除号%%58—：—冒号%%59—；—分号%%60—<—小于号%%61—= —等于号%%62—> —大于号%%63—？—问号%%64—@%%65~90—A~Z—大写26个字母%%91—[—左中括号%%92—\ —反斜杠%%93—]—右中括号%%94—^%%95—_%%97~122—a~z—小写26个字母输入代码—特殊符号—解释%%123 —{—左大括号%%124—| —竖%%125—}—右大括号%%126—~%%129—φ%%130—α%%131—β%%132—δ%%133—i%%134~137—空号%%138—0 (上标)—m%%138=m0 %%139—1 (上标)—m%%139=m1 %%140—2 (上标)—m%%140=m2%%141—3 (上标)—m%%141=m3 中间连号—中间连号—中间连号%%148—9 (上标)—m%%148=m9 %%149~157—1~9 —字体偏小%%158~162—?—空号%%163—△%%164—▽%%165~200—?—空号%%c—φ%%p—±—正负号%%u—＿—下划线%%o—─ —上划线%%96—‘—单引号%%Ca直径%%Da度数%%Pa正负公差\U+2248—约等号\U+2220—角度\U+E100—边界线\U+2104—中心线\U+0394—差值\U+0278—电相位\U+E107—流线\U+2261—标帜\U+E200—初始角度\U+E102—界碑线\+U2260—不相等\U+2126—欧姆\U+03A9—欧米加\U+214A—地界线\U+2082—下标2 \U+00B2—平方\U+00B3—立方\U+33A1—平方米\U+339D—厘米\U+00D7—乘号。
CAD常用特殊符号输入
CAD常用特殊符号输入在使用 CAD 软件进行绘图设计的过程中，经常会遇到需要输入特殊符号的情况。
这些特殊符号可能是一些数学符号、标注符号、电气符号等等。
熟练掌握这些特殊符号的输入方法，能够大大提高我们的绘图效率和质量。
接下来，就为大家详细介绍一下 CAD 中常用特殊符号的输入方法。
一、数学符号1、直径符号“Φ”在 CAD 中，输入直径符号“Φ”可以通过以下几种方式：（1）在单行文字输入时，输入“％％C”，然后回车，即可得到直径符号“Φ”。
（2）在多行文字输入框中，选择“符号”选项，在弹出的符号列表中找到直径符号“Φ”进行插入。
2、度数符号“°”要输入度数符号“°”，可以这样操作：（1）在单行文字中输入“％％D”，回车即可。
（2）在多行文字中同样通过“符号”选项插入。
3、正负号“±”输入正负号“±”的方法为：（1）单行文字输入“％％P”，回车。
（2）多行文字中从“符号”里选择。
二、标注符号1、粗糙度符号粗糙度符号在 CAD 中的输入相对复杂一些。
通常需要先创建一个块，将粗糙度符号定义为块，然后在需要的位置插入该块。
也可以通过加载专门的粗糙度符号库来直接调用。
2、焊接符号焊接符号的输入也需要借助特定的符号库或者通过自定义块来实现。
在一些专业的 CAD 插件中，会提供丰富的焊接符号供选择和输入。
三、电气符号1、电阻符号“Ω”输入电阻符号“Ω”，可以使用以下方法：（1）单行文字输入“％％O”，回车。
（2）多行文字中从“符号”里选取。
2、电容符号电容符号在 CAD 中的输入方式与电阻符号类似，也是通过特定的代码或者从符号列表中选择。
四、其他特殊符号1、分数在 CAD 中输入分数，可以使用“堆叠”功能。
例如，要输入“1/2”，先输入“12”，然后选中“12”，点击堆叠按钮（通常在多行文字编辑框的格式选项中），就可以得到分数“1/2”的效果。
2、上标和下标对于需要输入上标或下标的情况，同样在多行文字编辑框中进行操作。
CAD命令、特殊符号代码大全
常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
CAD命令、特殊符号代码大全
特殊符号代码常见的快捷命令（一）字母类1、对象特性ADC,*ADCENTER（设计中心“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”)MA,*MATCHPROP（属性匹配）ST,*STYLE（文字样式）COL,*COLOR（设置颜色）LA,*LAYER（图层操作）LT,*LINETYPE（线形）LTS,*LTSCALE（线形比例）LW,*LWEIGHT（线宽）UN,*UNITS（图形单位）ATT,*ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO,*BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,*ALIGN（对齐）EXIT,*QUIT（退出）EXP,*EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD设置）PRINT,*PLOT（打印）PU,*PURGE（清除垃圾）R,*REDRAW（重新生成）REN,*RENAME（重命名）SN,*SNAP（捕捉栅格）DS,*DSETTINGS（设置极轴追踪）OS,*OSNAP（设置捕捉模式）PRE,*PREVIEW（打印预览）TO,*TOOLBAR（工具栏）V,*VIEW（命名视图）AA,*AREA（面积）DI,*DIST（距离）LI,*LIST（显示图形数据信息）2、绘图命令：PO,*POINT（点）L,*LINE（直线）XL,*XLINE（射线）PL,*PLINE（多段线）ML,*MLINE（多线）SPL,*SPLINE（样条曲线）POL,*POLYGON（正多边形）REC,*RECTANGLE（矩形）C,*CIRCLE(圆)A,*ARC(圆弧)DO,*DONUT（圆环）EL,*ELLIPSE（椭圆）REG,*REGION（面域）MT,*MTEXT（多行文本）T,*MTEXT（多行文本）B,*BLOCK（块定义）I,*INSERT（插入块）W,*WBLOCK（定义块文件）DIV,*DIVIDE（等分）H,*BHATCH（填充）3、修改命令：CO,*COPY（复制）MI,*MIRROR（镜像）AR,*ARRAY（阵列）O,*OFFSET（偏移）RO,*ROTATE（旋转）M,*MOVE（移动）E,DEL键*ERASE（删除）X,*EXPLODE（分解）TR,*TRIM（修剪）EX,*EXTEND（延伸）S,*STRETCH（拉伸）LEN,*LENGTHEN（直线拉长）SC,*SCALE（比例缩放）BR,*BREAK（打断）CHA,*CHAMFER(倒角)F,*FILLET（倒圆角）PE,*PEDIT（多段线编辑）ED,*DDEDIT（修改文本）4、视窗缩放：P,*PAN（平移）Z＋空格＋空格,*实时缩放Z,*局部放大Z+P,*返回上一视图Z＋E,*显示全图5、尺寸标注：DLI,*DIMLINEAR（直线标注）DAL,*DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI,*DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE,*DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）TOL,*TOLERANCE（标注形位公差）LE,*QLEADER（快速引出标注）DBA,*DIMBASELINE（基线标注）DCO,*DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED,*DIMEDIT（编辑标注）DOV,*DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1*PROPERTIES(修改特性)【CTRL】＋2*ADCENTER（设计中心）【CTRL】＋O*OPEN（打开文件）【CTRL】＋N、M*NEW（新建文件）【CTRL】＋P*PRINT（打印文件）【CTRL】＋S*SAVE（保存文件）【CTRL】＋Z*UNDO（放弃）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C*COPYCLIP（复制）【CTRL】＋V*PASTECLIP（粘贴）【CTRL】＋B*SNAP（栅格捕捉）【CTRL】＋F*OSNAP（对象捕捉）【CTRL】＋G*GRID（栅格）【CTRL】＋L*ORTHO（正交）【CTRL】＋W*（对象追踪）【CTRL】＋U*（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*G R IP（栅格）【F8】*ORTHO（正交）。
CAD命令、特殊符号代码大全
常用命令：A——ARC——圆弧 B——BLOCK——块定义C——CIRCLE——圆 D——DIMSTYLE——标注样式E/DEL键——ERASE——删除 F——FILIET——倒圆角H——BHATCH——填充 L——LINE——直线M/S——MOVE——移动 O——OFFSET——偏移P——PAN——实时平移（图标为小手） X——EXPLODE——分解PO——POINT——点 XL——XLINE——射线ML——MLINE——多线 PL——PLINE——多段线POL——POLYGON——正多边形 REC——RECTANGLE——矩形DO——DONUT——圆环 EL——ELLIPSE——椭圆CO——COPY——复制 MI——MIRROR——镜像AR——ARRAY——阵列 RO——ROTATE——旋转TR——TRIM——修剪 EX——EXTEND——延伸CHA——CHAMFER——倒角 F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注 DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注 DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注 DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注 TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注 DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注 DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——新建文件【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【 LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【 CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）2、（自定义CAD设置）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【 REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】 *PRINT（打印文件）【CTRL＋S 】——SAVE（保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

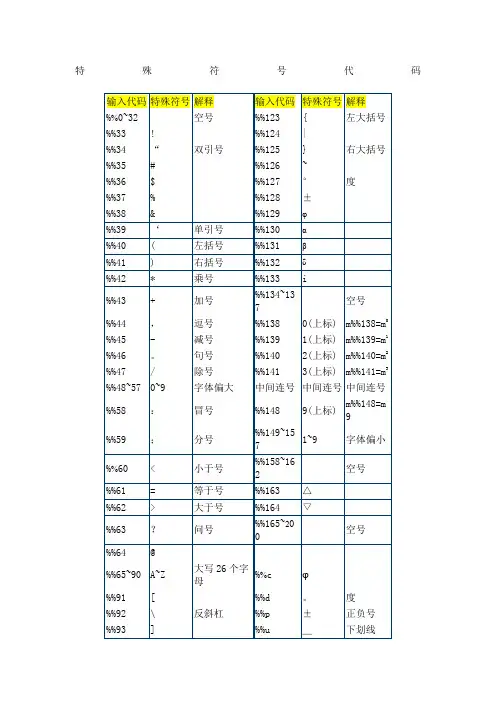

CAD单行文字特殊符号输入代码
输入代码特殊符号输入代码特殊符号%%0~32 空号 %%123 {%%33 ! %%124 |%%34 ” %%125 }%%35 # %%126 ~%%36 $ %%127~129 ? °%%37 % %%128 ±%%38 & %%130 φ%%39 ’ %%130 α%%40 ( %%131β%%41 ) %%132 δ%%42 * %%133 i%%43 + %%134~137 空号%%44 ， %%138 0 (上标) m%%138=m0 %%45 - %%139 1 (上标) m%%139=m1 %%46 。
%%140 2 (上标) m%%140=m2 %%47 / %%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大 %%148 9 (上标) m%%148=m9 %%58 ： %%149~157 1~9 字体偏小%%59 ； %%158~162 空号%%60 < %%163 △%%61 = %%164 ▽%%62 > %%165~200 空号%%63 ？ %%64 @%%65~90 A~Z 大写26个字母 %%91 [ %%92 \%%93 ] %%94 ^ %%95 _%%96 ’ %%97~122 a~z 小写26个字母％％130 一级钢符号％％131 二级钢符号％％132 三级钢符号％％133 四级钢符号％％134 特殊钢筋％％135 L型钢％％136 H型钢％％137 槽型钢％％138 工字钢％％140 上标文字开％％141 上标文字关％％142 下标文字开％％143 下标文字关％％144 文字放大1.25倍％％145 文字缩小0.8倍％％146 小于等于号≤％％147 大于等于号≥ ％％p 正负号±％％u 带下划线字体％％c 直径符号Φ％％o 带上划线字体％％d 温度符号C°％％150 Ⅰ％％151 Ⅱ％％152 Ⅲ％％153 Ⅳ％％154 Ⅴ％％155 Ⅵ％％156 Ⅶ％％157 Ⅷ％％158 Ⅸ％％159 Ⅹ％％200 圆中有一个字符的特殊文字的开始，如①％％201 圆中有一个字符的特殊文字的结束％％202 圆中有二个字符的特殊文字的开始％％203 圆中有二个字符的特殊文字的结束％％204 圆中有三个字符的特殊文字的开始％％205 圆中有三个字符的特殊文字的结束。
cad中特殊符号的输入方法
CAD中一些比较常用符号的输入方法CAD中一些特殊符号的输入大家都比较熟悉，比如%%p,%%c,%%d等，下面的一些符号比较常用，但大家不一定知道怎么输入。
用Autocad自带的romans.shx字体在不用作大字体的情况下可以通过下面的方法输入一些比较常用的特殊符号%%178=2 (平方) %%181=μ%%188=1/4(四分之一) %%189=1/2(二分之一) %%937=Ω%%247=÷\U+2082=2(下标2)如果是用simplex字体除了能输入上面的符号外，还可以输入%%948=δromans字体用在大字体与hztxt或gbcbig字体配合时除了可以输入上面的全部符号外，还可以输入%%215=×(乘号)simplex与hztxt或gbcbig字体配合时，也是如此.还有\u+2160是Ⅰ, 一直到\u+2169(Ⅹ),%%u 控制是否加下划线。
%%d 绘制度符号(º)。
%%p 绘制正/负公差符号(±)。
%%c 绘制圆直径标注符号还有一些要装插件,很麻烦给你说一种笨方法,直接在里面画出来就OK了!输入代码特殊符号解释输入代码特殊符号解释%%0~32 空号%%123 { 左大括号%%33 ! %%124 |%%34 “ 双引号%%125 } 右大括号%%35 # %%126 ~%%36 $ %%127 °度%%37 % %%128 ±%%38 & %%129 φ%%39 ‘ 单引号%%130 α%%40 ( 左括号%%131 β%%41 ) 右括号%%132 δ%%42 * 乘号%%133 i%%43 + 加号%%134~137 空号%%44 ，逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1%%46 。
句号%%140 2 (上标) m%%140=m2%%47 / 除号%%141 3 (上标) m%%141=m3%%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 ：冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 空号%%61 = 等于号%%163 △%%62 > 大于号%%164 ▽%%63 ？问号%%165~200 空号%%64 @%%65~90 A~Z 大写26个字母%%c φ%%91 [ %%d 。
